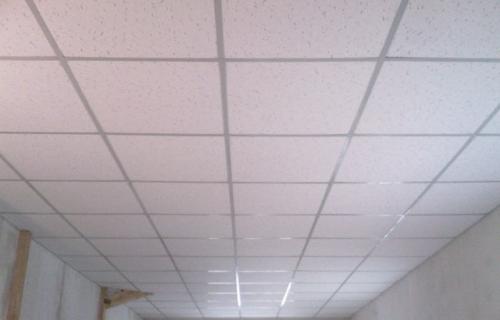

Потолок Армстронг монтаж своими руками. Панели потолка Армстронг

Размеры панелей для потолков Армстронг представлены в двух разновидностях – 120х60 см и 60х60 см. Большей популярностью пользуется второй вариант, так как использование квадратных вставок заметно упрощает обустройство потолка Армстронг своими руками. Толщина плит также может отличаться (6-19 мм). По мере ее увеличение повышается степень звукоизоляции конструкции. Кроме того, на данный параметр влияет материал изготовления декоративных плит.

Разновидности панелей:

Эконом . Бюджетное решение, для которого характерна высокая гигроскопичность и слабая сопротивляемость повышенной влажности. Такой материал впитывают любую разновидность влаги – от водяных паров до протеканий со стороны соседей сверху. Накопившаяся внутри панелей влага заметно увеличивает их вес и провоцирует деформационные процессы. Как результат, декоративные характеристики плит заметно понижаются. Во избежание подобных явлений панели «Эконом» рекомендуется применять в помещениях с климатконтролем и стабильной влажностью.
Прима . Более дорогая разновидность, обладающая улучшенными эксплуатационными характеристиками. Это касается более высокой прочности, влагостойкости (85%), шумопоглощения и декоративных параметров.
Влагостойкие . Специальная группа изделий, разработанная для применения в помещениях с высокой степенью влажности воздуха.
Акустические . Обладают усиленными звукоизоляционными свойствами. Чаще всего их применяют при монтаже подвесного потолка Армстронг в торговых и офисных помещениях.
Гигиенические . Отличаются простотой помывке, что очень важно для больниц, поликлиник и пищевых предприятий.
Дизайнерские . Панели данного типа обладают оригинальным внешним видом, непохожим на другие аналоги. Их можно встретить в клубах, ресторанах, барах. Готовая отделка получается очень презентабельной и роскошной. Дизайнерские вставки относят к наиболее дорогим панелям.

Быстрый монтаж потолка Армстронг. Преимущества и недостатки

Чаще всего выполняют монтаж потолка Армстронг в общественных учреждениях, при отделке офисов, предприятий торговли, кафе, а также они неплохо вписываются в обстановку квартир.

Среди достоинств этих потолочных конструкций значатся:

невысокая стоимость;
отсутствие необходимости в предварительной подготовке базового основания;
достаточная степень звуко- и теплоизоляции;
большое разнообразие плит позволяет реализовать любое дизайнерское решение;
несложный монтаж подвесного потолка Армстронг, для чего не требуется участие профессионалов;
наличие возможности сделать незаметными коммуникации и системы вентиляции;
обеспечение легкого доступа в межпотолочное пространство для проведения осмотра и ремонта;
беспроблемная установка осветительных устройств;
имеется возможность демонтировать и повторно использовать элементы системы, поскольку она полностью разборная.

Недостатков у Армстронга немного:

он понижает высоту комнаты не меньше, чем на 20 сантиметров, поэтому использовать его в квартирах не всегда возможно;
потолок нельзя смонтировать в помещении, имеющем нестандартную конфигурацию;
конструкция не защитит предметы обстановки в случае протечки сверху;
он плохо переносит повышенную влагу, от которой органические плиты начинают размокать и подвергаться деформации.

Популярность таких потолочных систем, благодаря многочисленным достоинствам, не уменьшается. Выполнить своими руками монтаж потолка Армстронг достаточно просто и в офисе, и в жилом помещении.

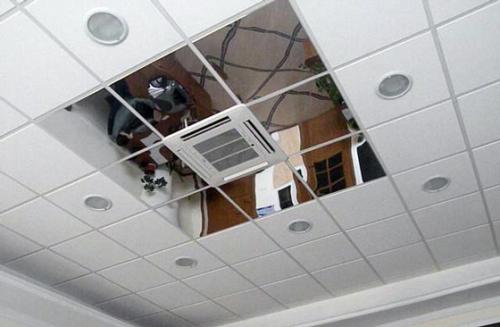

Армстронг потолок монтаж. Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают.

При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой.

В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

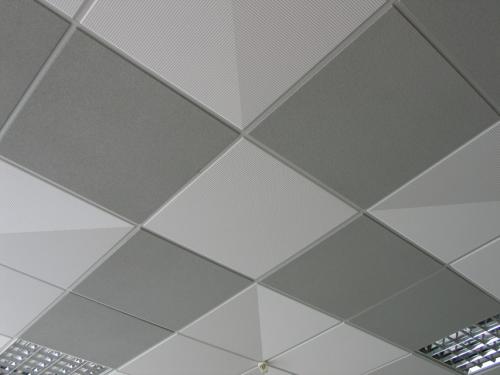

Как собрать потолок Армстронг по диагонали. Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.

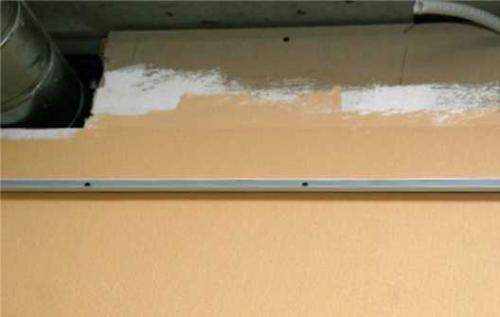

Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков. При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать. В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).

Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.

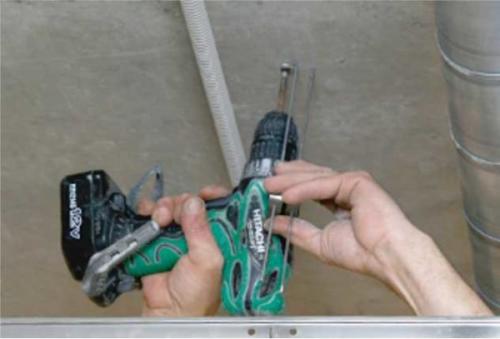

Установка подвесов

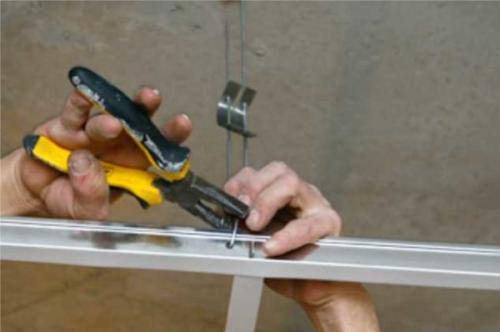

На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.

Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.

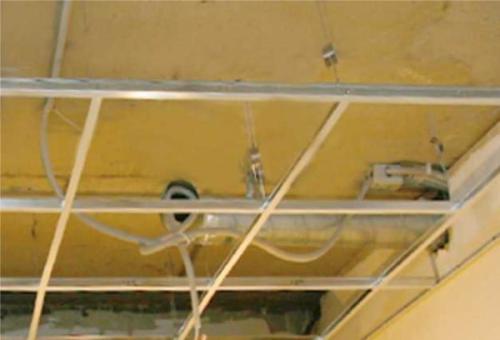

Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.

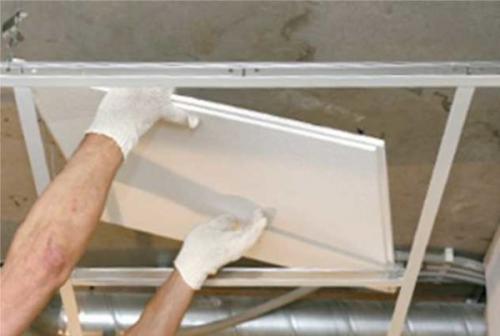

В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Потолок Армстронг комплектующие. Что представляет собой типичная подвесная конструкция

Принципиально модульная подвесная конструкция Армстронг представляет собой ячеистый каркас, в котором декоративные плиты не подшиваются снизу, а закладываются в ячейки на полки профиля. Каркас крепится к основанию через подвесы.

Основные комплектующие, из которых собирается подвесной потолок Армстронг, показаны на фото ниже:

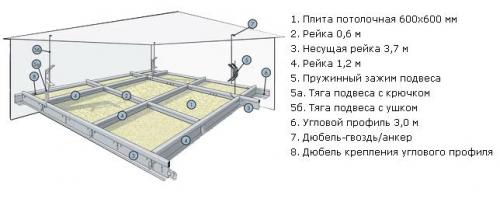

Принципиальная схема подвесного каркаса Армстронг

Стандартная потолочная плита размером 600 х 600 мм.
Короткая поперечная рейка 0,6 м. Соединяет продольные планки 1,2 м и формирует ячейки.
Основная несущая Т-образная рейка, которая ложится на пристеночный уголок. Стандартная длина – 3,7 м. Укладывается с шагом 1,2 м.
Длинная поперечина, соединяющая несущие планки. Стандартная длина – 1,2 м.
Зажимная скоба (бабочка) подвеса.

5а. Тяга с крючком.

5б. Тяга с верхним ушком под дюбель.

Угловой профиль. Горизонтальная полка 24 мм, вертикальная – 19 мм. Стандартная длина – 3 м.
Крепежный дюбель.
Места крепления Г-образного профиля к стене.

Система подвесного потолка Армстронг условно делится на три вида:

Видимая. Нижняя перемычка направляющей рейки видна.
Скрытая. Плита укладываются таким способом, что нижняя перемычка рейки не видна.
Дизайнерская. Позволяет выполнять фигурные конструкции. Видимая перемычка направляющей рейки имеет разные варианты оформления.

Профили изготавливаются из металла или металлопластика. Между собой элементы закрепляются пружинными или клипсовыми замками.

Монтаж потолка Армстронг пошаговая инструкция. Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

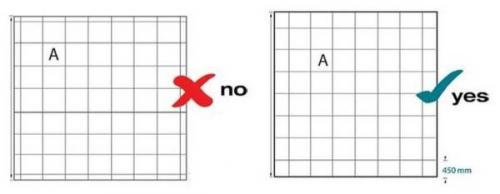

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

По длине комнаты обрезанный ряд относится к дальней от входа стене.
По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Потолок Армстронг расчет. Онлайн калькулятор потолка Армстронг

Онлайн калькулятор потолка Армстронг предназначенный для точного расчёта нужной квадратуры подвесного потолка «Армстронг» (амстронг) и его комплектующих, расходных материалов: подвесов, реек, потолочной плитки. Калькулятор армстронга

Выбирая способ отделки потолка, сегодня многие останавливаются на потолках Armstrong. Это оправданный выбор. Плиточные подвесные потолки прочны и долговечны, имеют широкий ассортимент по дизайну, легки в монтаже, экологичны и недороги. Калькулятор потолка армстронг онлайн по площади — вам нужно знать площадь комнаты, остальное онлайн калькулятор сделает сам.

Перед началом монтажа любого потолочного покрытия нужно понимать, какое количество материалов может потребоваться. Расчет потолка армстронг калькулятор онлайн вэтом случаи просто необходим. Удобнее всего использовать в расчете потолка Армстронг и его комплектующих калькулятор онлайн. Он позволит не ошибиться в сложных вычислениях и быть уверенным, что количество купленных потолочных плиток будет достаточно для проведения работ.

Инструкция к калькулятору подвесного потолка Армстронг

Введите длину и ширину вашего помещения, где планируется устанавливать подвесной потолок. Обратите внимание, что дробные значения необходимо вводить через точку , а не через запятую.
Выберите необходимую плиту для подвесного потолка. Плиты рассчитываются с 10% запасом
Выберите подвесную систему.
Выберите длину подвеса — то есть на какую высоту от потолка Вы будете опускать потолок. Все подвесы регулируются, их максимальная длина указана в названии.
Нажмите кнопку посчитать и Вы увидите таблицу с ценами за каждую составляющую подвесного потолка и итоговую стоимость на ваш объем.

Конечно, расчет Армстронга можно выполнить, прибегая к специалистам строительного магазина или нанятыми вами отделочников. Однако данная услуга не всегда предоставляется в гипермаркетах, отделочники могут ошибиться, да и проверить самостоятельно точность расчета никогда не будет лишним. Сегодня можно легко сделать предварительный расчет у себя дома. При этом вам не нужно прибегать к сложным таблицам расчета стоимости материалов. Если вы используете наш калькулятор онлайн для расчета потолка Армстронг, его комплектующих и монтажных приспособлений, то вам нужно знать всего два параметра: площадь вашего помещения и по возможности его периметр.

Необходимые детали подвесного потолка :

Плиты потолочные минеральные (карты);
Подвес для регулировки высоты конструкции;
Поперечная планка (рейка) – 0,6 м.;
Поперечная планка (рейка) – 1,2 м.;
Основная несущая направляющая рейка — 3,7м.;
Пристенный периметральный угол – 3 м.

Специально для вас был создан калькулятор подвесного потолка амстронг. Выполнив нехитрые манипуляции вы получите всю необходимую информацию. Чтобы узнать нужный результат, необходимо ввести значения площади и периметра потолка. Нажав кнопку рассчитать, вы получите искомую информацию.

Также калькулятор выдаст вам необходимое количество пристенных углов и реек, в том числе и несущих. Калькулятор очень прост и удобен в использовании. За считанные секунды он выдаст все необходимые параметры, что значительно упростит и сократит время на подготовку ремонта/

Инструкция к калькулятору подвесного потолка: Введите длину и ширину потолка. Нажмите кнопку «рассчитать».

Калькулятор подвесного потолка амстронг – отличное решение для тех, кто заботится о точности и не желает переплачивать за неиспользованный материал. При помощи данного инструмента вы сможете закупиться в том масштабе, который нужен именно вам.

Формулы расчета потолка Армстронг

Для того, чтобы рассчитать подвесной потолок, используем следующие формулы.

Если площадь потолка обозначить «S», число облицовочных плит будет 2, 78 * S.

Длина направляющих: 0, 23 * S.
Обрешетка состоит из поперечных и продольных частей с размером 1, 4 * S.
Уголки рассчитываем: P/3, где P — периметр комнаты.
Подвесы рассчитываются по формуле: 0, 7 * S.

Редко так получается, что вся площадь потолка разбивается на квадраты одинаковой величины. Многие производители на этот счет советуют обрезать декоративные плиты таким образом, чтобы оставалось примерно половина ширины. Но при должной сноровке лучше градиентно менять размеры плит. Это позволит избежать заметных переходов и даже сделать разницу в размерах практически незаметной.

Если так получилось, что пришлось делать обрезку панелей, то обрезанный ряд нужно располагать вдоль противоположной от двери стены.

Периметральный профиль может крепиться к стене с шагом от 0,3 до 0,6 м. Это зависит от нагрузки со стороны каркаса, осветительных приборов и собственно плит.

Несущие профили относительно коротких стен нужно стараться располагать параллельно. Такой подход обусловлен сокращением количества стыков несущих профилей, что в целом положительно сказывается на прочности каркаса.
