Сенсорный выключатель своими руками на 220 вольт. Подключение

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Алгоритм подключения:

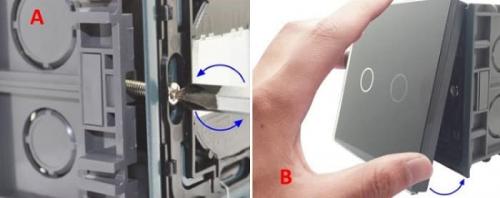

Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.
Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте.

Рисунок 7. Первый и второй этап подключения
Прикручиваем плату с сенсорными контактами (А рис. 8).
Подключаем панель с маркировкой кнопки (В рис. 8).

Рисунок 8. Второй и третий этап подключения

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.

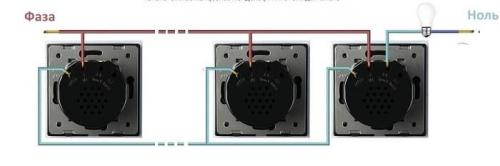

Рисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

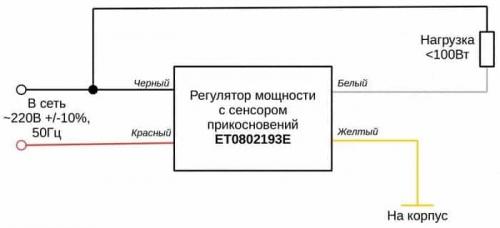

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Сенсорный выключатель на 12 вольт своими руками. Сенсорный включатель на двух транзисторах

Сенсорный включатель — очень простая схема, которая состоит всего их двух транзисторов и нескольких радиоэлементов.

Сенсор — sensor — с англ. яз. — чувствительный или воспринимающий элемент. Данная схема позволяет подавать напряжение в нагрузку, прикоснувшись пальчиком к сенсору. В данном случае сенсором у нас будет проводок, идущий от базы транзистора . Итак, рассмотрим схемку:

Рабочее напряжение схемы 4-5 Вольт. Можно чуток и больше.

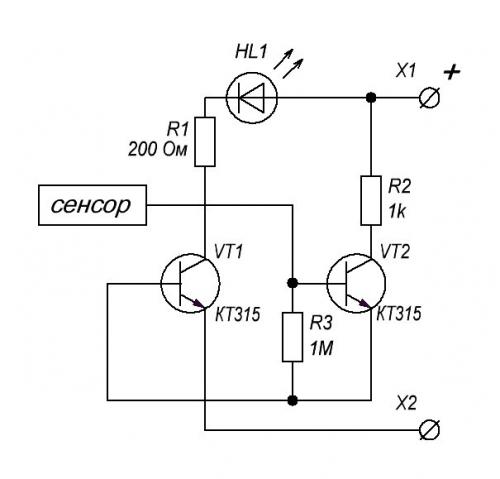

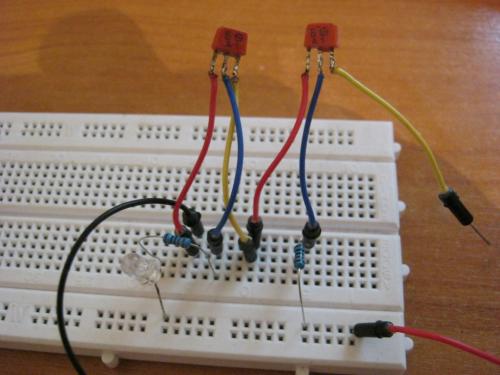

Схема ну очень простая. На мм макетной плате она будет выглядеть примерно вот так:

Желтый проводок от базы транзистора КТ315 , который находится в воздухе, у нас будет сенсором.

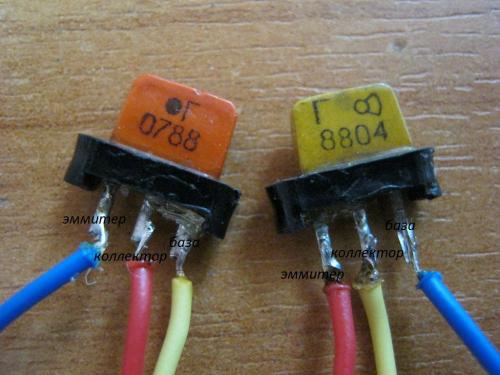

Кто не помнит, где эмиттер, коллектор и база, ниже на фото показана цоколевка (расположение выводов) транзистора КТ361 (слева) и транзистора КТ315 (справа) . КТ361 и КТ315 различаются расположением буквы. У КТ361 эта буква находится посередине, а у КТ315 слева. Какая там буква — без разницы. В данном случае буква «Г» значит используются транзисторы КТ361Г и КТ315Г

В моем же случае я использовал транзисторы КТ315Б (ну что под руку попалось).

Вот

А что если с помощью такого сенсорного выключателя управлять мощной нагрузкой? Например, лампой накаливания на 220 Вольт? Просто вместо светодиода мы можем поставить ТТР.

В этой схеме я использовал Твердотельное реле (ТТР), хотя можно использовать и электромеханическое реле . При использовании электромеханического реле, не забываем параллельно катушке реле поставить защитный диод

Моя измененная схема на ТТР выглядит вот так:

Немного сменю тему, у нас вышла крутая статья про LED — я Вас прошу её оценить.

В интернете эта схема идет на трех транзисторах. Я ее немного упростил. Принцип работы схемы очень простой. При прикосновении пальчиком вывода базы транзистора VT2, на базу поступает синусоидальный сигнал с нашего тела. А откуда он берется? Наводки от сети 220 Вольт. Так вот, этих наводок вполне хватает, чтобы транзистор VT2 открылся, потом сигнал с VT2 поступает на базу VT1 и там усиливается еще больше. Мощности этого сигнала хватает, чтобы зажечь светодиод или подать управляющий сигнал на реле. Все гениально и просто!

Сенсорные схемы. Схемы простых сенсорных устройств на транзисторах

Для включения различных механизмов может быть использован сенсорный датчик, схема которого приведена на рис. 1. При подключении питания в дежурном режиме датчик потребляет ток не более 0,2 мА. При касании пальцем сенсорного контакта Е1 переменное напряжение, наведенное в теле человека, поступает на базу транзистора VT1, выпрямляется и усиливается этим транзистором.

Возникшее на резисторе R2 постоянное напряжение открывает транзисторы VT2 и ѴТЗ, в результате чего срабатывает электромагнитное реле К1, контакты которого включают исполнительный механизм. Для питания датчика следует использовать стабилизированный источник питания напряжением 12 В.

Статический коэффициент передачи тока транзисторов должен быть 80… 100. Электромагнитное реле — РЭС-Ю (паспорт РС4.524.303) или РЭС-9 (паспорт РС4.524.202). Резисторы типа МЛТ-0,125, конденсатор Cl — К10-7В, С2 — MB. Сенсорная пластинка Е1 имеет размер 10x13 мм. Если сенсор размещают от устройства более чем на 15 см, то его подключение осуществляют экранированным проводом, соединяя оплетку с минусом источника питания.

Рис. 1. Принципиальная схема сенсорного устройства для включения различных механизмов.

Схема простейшего сенсорного звонка приведена на рис. 2. Устройство собрано на трех кремниевых транзисторах с непосредственной связью между каскадами и работает как усилитель наводок переменного напряжения, которое поступает на сенсор Е1.

При касании контакта Е1 в динамике ВА1 раздается звук с частотой входного сигнала. Приемлемая громкость звука устанавливается резистором R1. В устройстве можно использовать выходной трансформатор и динамик от любого карманного или переносного приемников. Транзисторы могут быть любые кремниевые, диод — типа Д9 с любой буквой. Сенсорная пластинка имеет размеры 10x13 мм и крепится в удобном месте.

Рис. 2. Принципиальная схема простейшего сенсорного звонка.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

WiFi выключатель своими руками. Реле Girer без нуля: делаем умным любой выключатель Tuya ZigBee

Сегодня мы поговорим о том, как сделать практически любой выключатель освещения умным. Ведь в основном об умном доме начинаешь думать, когда ремонт уже закончен, проводка протянута и выключатели установлены, выбран их дизайн цвет и так далее. Вот тут нам на помощь и придет очень маленькое умное реле от компании Girer, которое и позволит сделать любой выключатель умным, что позволит нам управлять освещением не только с мобильного телефона, но также создавать различные автоматизации от датчиков движения, освещения или даже температуры. При этом управлять освещением мы сможем как со смартфона, и любых автоматизаций, так и просто включив или выключив свет, уже установленным выключателем.

Комплектация

Реле защитили как могли, я откровенно впервые вижу, что магазин засунул, по сути, не хрупкую вещь в такую упаковку.

Бонусом от магазина небольшая листовка с благодарностью.

Само реле находится в небольшой белой коробке. Характеристики устройства наклеены на верхнюю ее часть.

Внутри у нас находится само реле, инструкция по применению и небольшой конденсатор, который и будет эмулировать нулевую линию при необходимости.

Инструкцию советую хотя бы раз посмотреть, чтобы как минимум понять схему подключения, а также скачать приложение Tuya Smart.

Конденсатор достаточно небольшой, как раз для размещения в любом плафоне освещения или даже вместе с реле в подрозетнике.

Реле

Реле реально сделали очень компактным, но и нагрузка, с которым может работать реле ограничивается 100 Ватт. Но если брать современные LED светильники, то этого вполне достаточно. В верхней части реле схема подключения и винты колодки.

Провода подключается в нижнюю часть реле, а на верхней части небольшая кнопка сброса/сопряжения устройства.

За левую и правую грань крепится пластиковая скоба, которая предназначена для крепления устройства внутри подрозетника, или в другом удобном вам месте.

Размеры реле составляют 39*39 миллиметров, толщина 19 миллиметров.

Для, того, чтобы разобрать устройство просто выщелкиваем нижнюю его часть. Небольшая плата с умной и силовой частью, к пайке у меня вопросов нет, собрано все достаточно качественно. Не смытого флюса и прочих соплей припоя — я не увидел.

И вот чего, чего, а термопредохранителя я не ожидал увидеть. Реально китайцы поднялись в моих глазах в плане безопасности. Даташита на термопредохранитель TC135 я не нашел, но согласно характеристикам на его корпусе, ток 2 ампера при напряжении 250 вольт. Максимальный нагрев 135 градусов по Цельсию. По сути, когда порог температуры или тока будет превышен — легкосплавный элемент этого термопредохранителя плавится и быстро обрывает цепь, позволяя избежать ряда повреждений или неисправностей, вызванных перегревом устройства.

За включение и выключение отвечает симистор BTA16-800CW. Даташит на него легко гуглится, если кратко то — симметричный триодный тиристор на 16 Ампер 800 Вольт, в изолированном корпусе. И наличие симистора будет существенным плюсом, в плане бесшумности работы, в отличие от схем с реле. А вот узнать какой модуль отвечает за умную часть не предполагается возможным. Все, что доступно это маркировка на печатной плате – ZH-ZO-3 REV:B

Tuya Smart

Переводим наш датчик в режим сопряжения, для этого удерживаем в течение 5 секунд кнопку сброса. После этого открываем установленное приложение Tuya Smart или Smart Life. Производим поиск и добавление нашего нового устройства. Из главного экрана приложения Tuya Smart можем не только видеть статус устройства, включено или выключено, но и самостоятельно включать или выключать его нажав на виртуальную кнопку.

Внутри плагина мы видим одну кнопку управления, но количество кнопок будет изменяться в зависимости от того, на сколько кнопок управления вы выбрали реле. Кнопкой можно не только включать или выключать реле, но и видеть текущий статус, причем даже если вы включили или выключили свет обычным подключенным выключателем.

Ниже расположилось меню настройки таймеров и дополнительные настройки устройства. В таймерах можно выбрать как таймер обратного отсчета для изменения статуса устройства, так задать различные расписания на включение по определенным дням недели и времени. А так же задать таймер работы, после какого времени девайс автоматически выключится. Время задается от 2 секунд до одного часа.

В настройках можем изменить только состояние устройства после отключения питания 220В, вернуться в то какое было установлено, считаю оптимальным. Изменить настройку “Тип переключателя” у меня не получилось, что бы я не выбирал, все равно переключается на самый первый, клик для изменения статуса.

Home Assist

Для добавления реле я буду пользоваться интеграцией Lokal Tuya, когда все данные с устройств передаются с серверов Tuya. Переходим в настройки – интеграции. Перезапускаем интеграцию ЛокалТуя для поиска новых устройств.

Схема подключения сенсорного выключателя. Принцип действия и преимущества использования сенсорных отключателей света

Сенсорный выключатель света 220 вольт обеспечивает подачу или выключение света. Подача или отключение происходит за счет сенсорного сигнала.

Воздействовать на сенсор можно так:

нажатие кнопки на пульте;
воспроизведение звука;
невесомое прикосновение;
легкое движение.

Сенсорный датчик имеет ключевое отличие от механического: не требуется нажимать на кнопку выключателя.

Где еще применяются сенсорные включатели и выключатели

Датчики применяются в частном доме или квартире. Они делают многое:

создают схему освещения;
поднимают и опускают шторы/жалюзи ;
открывают и закрывают ворота ;
отключают и включают бытовые приборы;
управляют системой отопления .

Чтобы совершить действие, человеку нужно приложить минимум усилий.

Принцип действия

Сенсорный датчик направляет оповещение на электронную плату. В нем возрастают и меняются колебания, создавая электрический всплеск. Кратковременный всплеск электрического напряжения производит замыкание или размыкание цепи. Эта реакция обеспечивает подключение и отключение устройства. Нагрузка может подаваться поэтапно, это регулирует интенсивность освещения. Это возможно при длительном прикосновении. Подобные по функциям приборы имеют диммеры.

Полезно знать! Сенсорные выключатели, оснащенные диммером, подразумевают применение галогеновых, светодиодных и стандартных ламп.

Как устроен прибор

Выключатель имеет 4 основных компонента:

Корпус.
Электронная плата.
Защитная панель.
Сенсорный датчик.

Составляющие могут немного отличаться. Все зависит от выбранной модели, функциональности, производителя и стоимости.

Преимущества сенсоров для выключателя света

Плюсы устройств:

Безопасность. Не подвергаются воздействиям влаги и повреждений. Функционируют при подаче команды влажными руками. Дети не трогают.
Универсальность. Адаптированы под множество электронных устройств.
Простая установка, ее можно произвести на место предыдущего отключателя.
Надежность и долговечность. Срок службы выше, чем у стандартного выключателя.
При работе не создают шум.
Экономится электроэнергия.
Заполняет мало места.
Можно управлять дистанционно.
Выглядят ново.

Минус отключателя – высокая стоимость. Цена одного прибора стартует от 900 рублей. Можно сделать датчик самому и сэкономить, не только финансово но и эстетически.

Виды сенсорных отключателей

Изделия бывают 4 типов:

емкостный вид;
оптико-акустический вид;
вид на пульте управления;
вид с таймером.

Типы разные по принципу работы, внешнему исполнению, подходят под разные потребности.

Емкостные

Востребованный прибор. Он высокочувствительный, активизируется при приближении людей. Чтобы он заработал, нужно провести рукой рядом с сенсорной поверхностью. Его логично разместить на кухне, так как не нужно прямого контакта для срабатывания датчика.

Достоинства емкостных коммутаторов

Плюсы емкостных изделий:

Простота в уходе.
Смотрятся стильно и современно.
Удобны в практическом применении.

Оптико акустические выключатели

По названию понятно, что приборы реагируют на звук и движение, осуществленное в зоне работы датчика. Если в помещении никого нет, свет отключается.

С пультом регулирования

Модели с пультом регулировки (отправки сигнала) удобны в эксплуатации в квартирах и частных домах с детьми, людьми с ограниченными возможностями. Тогда дети не смогут баловаться, щелкая выключатель. Если не хочется вставать, чтобы отключить технику, опустить шторы, можно нажать на кнопку пульта. Она всегда должна быть рядом.

С таймером

Конкретный режим включения и отключения света реален с таймером. Приборы универсальны, если они с таймером. Пользование дарит комфорт, можно применять все виды ламп: стандартные, галогеновые, светодиодные.

Изделия безопасны. При замыкании отключение происходит автоматически. Есть идникаторы, оповещающие, в каком состоянии сейчас находится устройство (выключено/включено). Можно самостоятельно строить режим работы, программировать активацию и отключение. Расход электрической энергии уменьшается.

Пользователи отмечают современный дизайн устройств, эффективность и надежность.

Критерии выбора устройства

Ключевые показатели для выбора изделия:

Количество техники, доступных для подключения к одному механизму.
Наличие диммера. Он позволяет управлять уровнем освещения.

Материал корпуса – стекло или пластмасса. Стекло стоит дороже пластмассы. Производителей и моделей на рынке много, поэтому можно подобрать вариант под свои потребности и материальные возможности.

Сенсорный выключатель 220в своими руками. Сенсорный выключатель света. Схема и подробное описание

В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света , особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.

Подобные конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.

Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.

Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины.

Ниже приведена схема сенсорного выключателя света . Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.

Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.

Описание работы выключателя света

Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.

Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.

Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.

В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.

Детали сенсорного выключателя

Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на Д814А, КС 175А, Д808. Оксидный конденсатор С1 — К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В. Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.

Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).

Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.

Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.

Источник: «Электронные самоделки», Кашкаров А.П.

Ремонт китайского сенсорного выключателя. Устраняем самопроизвольное включение света сенсорного WiFi выключателя

Пользователи сенсорных выключателей света с функциями WiFi и RF управлением стали часто сталкиваться с проблемами самопроизвольного включения света. Это может происходить абсолютно без участия пользователя. Ночью когда все спят или когда вообще дома никого нет.

Такие выключатели устанавливаются вместо обычных клавишных выключателей без каких либо проблем. Они имеют несколько способов управления:
- Сенсорное. Когда коснуться выключателя рукой для включения или отключения света;
- RF 433 МГц. Управление осуществляется при помощи пульта дистанционного управления ;
- Через WiFi подключение на модуле TYWE3S. При этом используются все возможные функции и алгоритмы умного дома.

Немного подробностей про использование таких выключателей в качестве систем умного дома.

В основном на рынке представлены практически одинаковые умные wifi выключатели. Где-то правда будет установлено реле, где-то симистор, то что непосредственно и включает свет. В каких-то будет доступен способ управления через пульт управления, в каких-то нет.

Но самое интересно, что этим выключателем можно управлять голосом. Ну не самим выключателем, а светом который он включает и выключает. А вот чтобы этот выключатель понимал голосовые команды, необходимо произвести некоторые настройки. На сколько известно, он может работать с голосовыми помощниками.

Точно это называется "облачное управление". Имеется совместимость с Google Home, Alexa, IFTTT и Алиса от Яндекса.

Но подробно я об этом расскажу в следующих статьях.

Давайте все же разберемся, почему выключатель в какой-то момент сам включается свет и какая в этом причина.

Происходит это из-за того, что в моделях выключателей где имеется способ управления через пульт. Работает он на очень популярной частоте 433 МГц. На этой частоте так же работают различные другие пульты дистанционного управления: от ворот, шлагбаумов, сигнализации автомобилей, другие менее умные светильники. Так же на этой частоте работают безлицензионные радиостанции стандарта LPD и радиолюбители.

Как видим, помех создаваемых на диапазоне частот в котором работает и наш выключатель очень много. Очень вероятно что именно эти помехи и заставляют свет включаться ночью или когда вас нет дома.

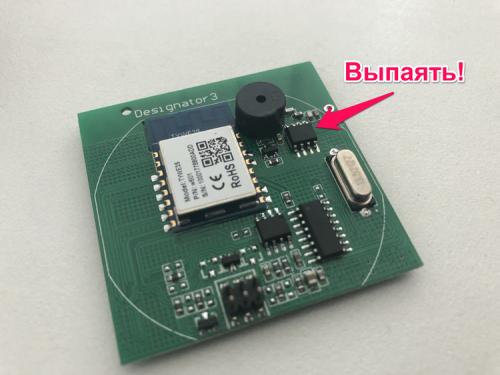

Решение проблемы совсем не сложное. Необходимо разобрать выключатель. В нем будет две платы. Одна коммутационная с понижающим напряжение модулем питания. Вторая плата содержит в себе контроллеры и модули для работы в WiFi и RF.

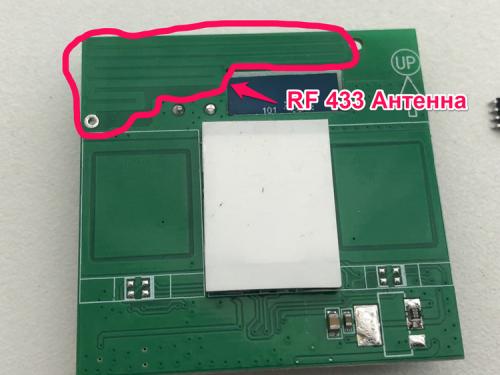

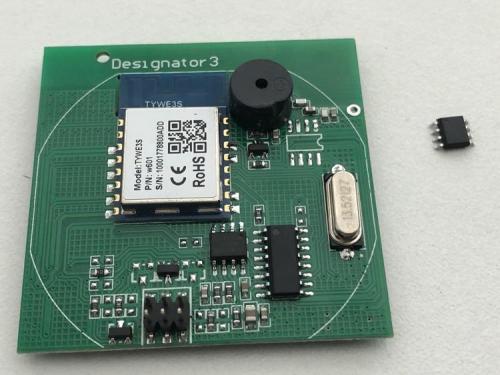

Отключить модуль RF который отвечает за работу c пультом дистанционного управления невозможно. Но чтобы он больше не принимал помех его нужно просто удалить. Выпаять с платы микросхему которая отвечает за его работу. Сделать это можно при помощи паяльной станции . Однако при этом пультом управлять уже не сможете.

Если для вас это критично, и вам нужно сохранить данный способ управления, можно попробовать удалить принимающую антенну. Она находится на этой же плате. Этим мы сократим дальность действия приемника, однако это и нас может лишить способностью управлять через пульт, так как сигнал не сможет дойти от пульта к выключателю.
