Турбодефлектор для вентиляции. Особенности

Турбодефлектор для вентиляции. Особенности

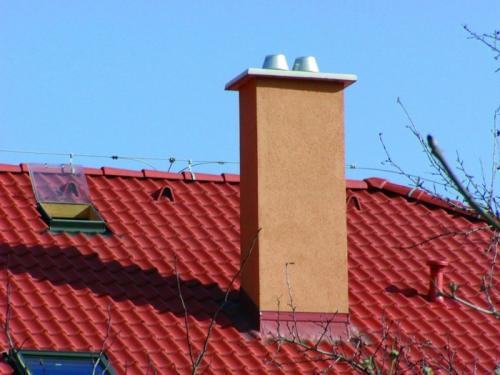

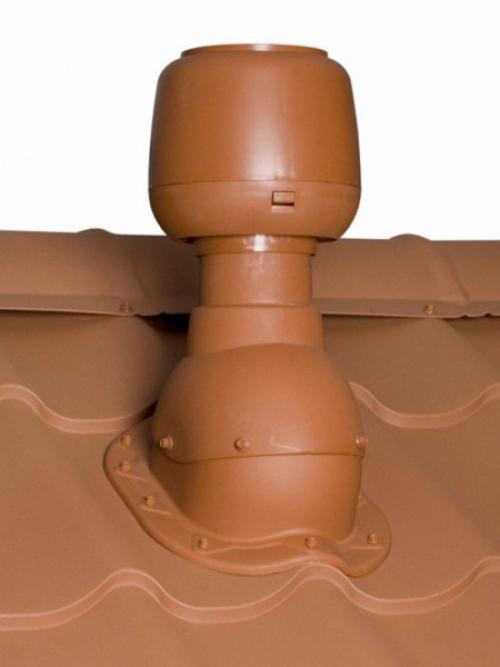

Установка дефлектора на вентиляционную трубу в значительной мере позволяет увеличить тягу. Устройство отклоняет воздушные потоки. В итоге на выходе из вентиляционной шахты образуется зона пониженного давления. Благодаря этому воздух, внутри трубы поднимается вверх. Таким образом происходит компенсация давления.

Существует множество конструкций дефлекторов, но все они работают по описанному выше принципу. Интересно, что в большинстве современных устройств имеется сужение канала. Это позволяет добиться роста скорости, с которой воздушные потоки проходят над оголовком трубы. В результате тяга усиливается. Данный эффект носит название «принцип аэрографа».

Если правильно использовать дефлектор на вентиляционной трубе, то можно добиться значительного прироста в эффективности работы всей системы. При правильном выборе устройства и его оптимальной установке прирост мощности может достигать 20 процентов.

Внимание! Самую высокую эффективность вентиляционный дефлектор показывает при установке на вентиляционных каналах с изгибами и большими горизонтальными участками.

Но основным предназначением дефлектора всё-таки является защита воздуховода от попадания внутрь мусора, насекомых, мелких птиц и атмосферных осадков. Так как устройство устанавливается снаружи, то материалом корпуса является нержавеющая сталь или керамика. В некоторых случаях можно увидеть и обычный пластик.

Плюсы и минусы

Перед тем собрать агрегат своими руками необходимо узнать не только его позитивные стороны, но и негативные. Для начала сосредоточимся на позитиве. Зонтичная конструкция эффективно защищает трубу от осадков и грязи, также можно наблюдать увеличение тяги.

Главным недостатком дефлектора на вентиляционную трубу является то, что когда ветер дует снизу, то поток ударяется в верхнюю часть конструкции и не даёт воздуху нормально выходить наружу. Поэтому иногда могут наблюдаться проблемы с работой системы. К счастью, это происходит довольно редко.

К тому же были придуманы действенные контрмеры. Проще говоря, конструкции стали обустраивать двумя конусами, которые соединяются основаниями. Поэтому если вы хотите получить по-настоящему надёжный агрегат, это лучше всего учитывать при создании чертежа.

Внимание! Чем сильнее нисходящий поток ветра, тем выше давление внутри вентиляционного дефлектора, который установлен на трубе.

Турбодефлектор своими руками чертежи 110 трубу. Особенности монтажа турбодефлектора для вентиляции

Адекватное вентилирование помещения необходимо для его долгой и беспроблемной эксплуатации. К тому же правильно устроенный воздухообмен избавит от лишней влаги и, как следствие, появления грибка, что небезопасно для здоровья человека. В сложных ситуациях спасет установка дефлектора – устройства, которое обеспечивает постоянный приток чистого воздуха.

Особенности

Турбодефлектор для вентиляции применяется не только в квартирах и частных жилых домах, но в промышленных, складских и сельскохозяйственных постройках. В последних это устройство помогает выводить газы и излишнюю влагу. В промышленных условиях дефлекторы значительно снижают затраты на электроэнергию. В бассейнах, спорткомплексах и муниципальных учреждениях часто устанавливаются ротационные дефлекторы. Турбированными моделями оборудуют гаражи и погребы.

К преимуществам этих приборов относят:

• низкое потребление электроэнергии (особенно ротационные модели, которые используют силу ветра для вращения турбины);
• закрытая и подвижная верхняя часть дефлектора исключает попадание в вентиляционную шахту мусора, птиц и грызунов, а также атмосферных осадков;
• вращаясь, устройство разряжает воздух вокруг, тем самым не позволяя помещению нагреваться в жару;
• выводит конденсат, не позволяя ему проникать в утеплитель и отделочные материалы, увеличивая срок их службы;
• количество наледи существенно снижено в холодное время года;
• надежность устройства, благодаря прочности крепления всех деталей ему не страшен ветер и непогода;
• привлекательный внешний вид, за счет чего может использовать агрегат в любых зданиях, сочетается практически с любым фасадом;
• безопасное для здоровья и экологии устройство;
• срок службы дефлектора составляет не менее 15 лет.

Единственным недостатком этого устройства является то, что при отсутствии ветра турбина прекратит свое действие. Во-первых, это приведет к тому, что дефлектор не будет работать в полную силу, а во-вторых, в холодное время года система перемерзнет и перестанет функционировать.

Принцип работы

Дефлектор, работающий без электричества, состоит из следующих частей:

• цилиндр;
• диффузор;
• зонт (предотвращает попадание в дымоход сора и влаги из атмосферы);
• кольцевые отбои.

Классическим вариантом установки дефлектора является монтаж устройства на трубу для выведения дыма. Это позволяет создать необходимое препятствие для воздушных масс. В процессе работы этого механизма воздух разделяется на большое количество микропотоков, которые имеют невысокую скорость. Благодаря этому потоки ветра захватывают дым, выходящий из трубы, и усиливает тягу в несколько раз. Дефлектор также препятствует проникновению угарного газа обратно в помещение.

Внимание! Описанный выше механизм работы дефлектора возможен только при правильной установке этого прибора. Поэтому перед монтажом необходимо тщательно изучить рекомендации по монтажу, а в случае трудностей обратиться к профессионалам. Так можно избежать целого ряда проблем, например, обратной тяги. Существует несколько видов турбодефлекторов. Их конструкция напрямую зависит от того, какой вентиляционный выход будет использован для монтажа.

Наиболее часто можно встретить такие модели устройства.

1. Классические круглые, квадратные, прямоугольные.
2. Цаги. Насадка этого вида дополняется экраном, имеющим форму цилиндра. В него «упаковано» само устройство с коническим окончанием. Диаметр воздуховода может колебаться от 10 до 125 см. Специальный экран надежно защищает от обратной тяги.
3. Григоровича. Это самый распространенный вариант, который используют для печного отопления и для организации правильной вентиляции. Имеет классическое исполнение и монтируется на насадку в форме усеченного конуса. Его можно как приобрести в магазине, так и изготовить самостоятельно.

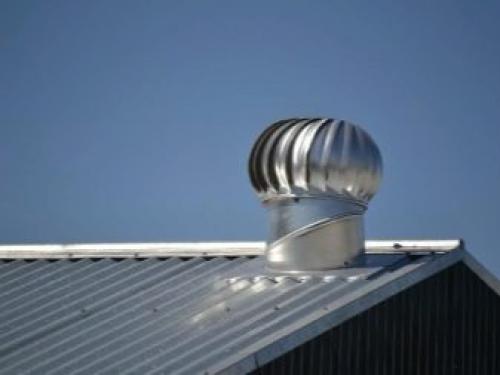

4. Ротационный. Имеет насадку с шарообразным окончанием. Отличается от классических моделей дефлекторов наличием лопастей и турбины, за счет которой генерируется дополнительная сила тяги. Этот ход увеличивает КПД конструкции на 50%. Диаметр трубы, на которую устанавливаются эти модели, может варьироваться от 20 до 90 см. Используется на вытяжных каналах как жилых, так и промышленных помещений, на дымоходах, фановых стояках, для вентилирования подкровельных слоев.
5. Двойной н-образный. Эта модель имеет необычной формы патрубок. Он позволяет увеличить эффективность и технические характеристики вентиляции минимум в 2 раза. Имеет форму буквы двух трубок, между которыми располагается перемычка в которую врезана труба, что соединяет дефлектор с вытяжкой.

Турбодефлектор своими руками. Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

• Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже из оцинкованной. Его особенностью является цилиндрическая форма.

• Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

• Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

• Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

• Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

• Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

• Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Естественная вентиляция в частном доме своими руками схема. Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

• Современные двери соответствуют нормативной базе;
• Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

• Запотевание стекол;
• Жирный налет на стенах в кухне;
• Грибок на стенах в кухне и санузле;
• Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15^◦от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

1. Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
2. Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30^◦C, а в помещении +26^◦C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
3. Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Преимущества:

• Установка занимает не много времени;
• Простой монтаж, можно установить своими руками;
• Эксплуатация и дальнейшее обслуживание тоже не сложное;
• Функционирует естественным образом, без дополнительных расходов;
• Покупка и работы стоят намного дешевле, чем принудительная система вентиляции.

Недостатки:

• При одинаковой температуре в помещении и на улице и безветренной погоде вентиляция работать не будет;
• Если летом днем жарко, а к вечеру воздух на улице начинает охлаждаться, в вентканале может появиться обратная тяга

Не будет забираться чистый воздух, а появится обратный эффект. Но происходит это в том случае, если вентиляционные каналы выполнены по безынерционной системе для современных домов, где особо нет тепловых потерь, но в то же время, не могут накапливать тепловую энергию. Это говорит о том, что теплоты канала недостаточно, чтобы догреть воздух и создать тягу в дымоходе, чтобы воздух выходил наружу.
