Важно уметь правильно пользоваться плиткорезом. Плиткорез: что это такое, его устройство и виды

Важно уметь правильно пользоваться плиткорезом. Плиткорез: что это такое, его устройство и виды

Что это такое, собственно говоря, видно из названия — устройство для резки керамической плитки. Помимо прямолинейных резов, некоторыми инструментами можно производить фигурную обработку плитки. Все существующие плиткорезы, делятся на два вида: ручные и электрические.

Ручной плиткорез наиболее распространён при обработке керамической плитки как у профессионалов плиточников, так и среди домашних мастеров, практикующих укладку плитки своими руками. Связано это с его относительно недорогой стоимостью и лёгкостью работы с данным инструментом.

Если требуется уложить небольшое количество керамики и толщина её не превышает 20 мм, то работать ручным инструментом будет наиболее рационально. Тем более, что качество реза получается довольно-таки хорошим, при отсутствии лишней грязи и избыточного шума, обязательно присутствующие при обработке плитки электроинструментом.

В настоящее время самый простой и удобный инструмент, позволяющий успешно разрезать плитку на части — это ручной плиткорез.

В свою очередь, ручные приспособления для резки керамических элементов делятся на три подгруппы:

1. Настольные рамные . Выполнены из жёсткого каркаса в виде рамы, с расположенными на ней направляющими, по которым движется режущий элемент, представляющий из себя валик с острой режущей кромкой.
2. Кусачки . Чаще всего используются как вспомогательный инструмент при резке керамики. Применяются для образования на плитке фигурных резов под коммуникации или подгонке уже осуществлённых резов. Например, если не удалось правильно выполнить отверстие в плитке под розетку или выключатель, то его легко можно обработать до необходимых параметров, кусачками. Бывают разных видов, отличающихся по размерам и устройством и формой зажимов.
3. Режущий валик . Довольно редко встречаемый и применяемый для резки кафеля ручной инструмент. Состоит из ручки и режущего элемента в виде валика.

Электрические плиткорезы правильно будет использовать при больших объёмах укладываемой плитки или в случае применения керамики с высокими прочностными показателями и толщиной изделия выше 22 мм. Конструкция состоит из стола, на котором расположены направляющие и устройства для крепления фрагментов на инструменте. Бывают разных видов, отличающихся расположением режущего элемента:

• Нижнее расположение диска. Двигатель и основная часть диска находятся под станиной. Данные инструменты имеют несложные конструкции и являются более дешевым вариантом электрических плиткорезных станков.
• Верхнее расположение. Мотор с режущим элементом располагается над поверхностью стола. Из-за этой особенности, станки имеют большие габариты и массу, но при этом они обеспечивают более точный и качественный рез и высокую производительность.

Как правильно резать плитку на станке. Как пользоваться ручным инструментом и резать плитку правильно

Перед стартом работы, до того как использовать плиткорез, нужно провести комплекс подготовительных мероприятий, которые позволят выполнить качественный разрез керамической плитки.

Подготовка ручного инструмента к работе

Прежде всего нужно понять, готов ли прибор к выполнению реза.

Подготовительный процесс включает в себя следующее:

1. Осмотр инструмента на наличие дефектов. Особенное внимание следует уделять ролику — он не должен иметь зазубрин и искривлений.
2. Агрегат перед каждым использованием необходимо прочищать, не забыв удалить грязь с направляющего и станины.
3. Гайки и болты требуется подтянуть. Но нельзя прилагать излишние усилия, иначе можно сорвать резьбу.
4. Если заметны проблемы с перемещением каретки, ее требуется смазать маслом.

Разметка

Перед тем, как работать плиткорезом, требуется обозначить линию разлома маркером. Сам агрегат необходимо зафиксировать так, чтобы острый режущий элемент проходил по намеченной линии.

Определение линии разметки позволит избежать неровного прорезывания материала

Технология выполнения резки плитки

Итак, как правильно пользоваться плиткорезом? Для качественного и аккуратного реза следует соблюдать технологию:

1. За 1-1,5 часа кафельный материал требуется замочить в воде или накрыть мокрой тканью.
2. Фиксация. В строительных магазинах продаются приткорезы, которые имеют прихват, что позволяет сделать плашку неподвижной. Если такой элемент отсутствует, то работнику потребуется одной рукой поддерживать материал, а работать другой. Сам режущий элемент важно размещать по линии разлома. Если плашка большая, то под ее края можно подложить любой материал, чтобы сделать ее устойчивой.
3. Резец должен находиться на нарисованной линии.
4. В процессе работы потребуется приложить дополнительные усилия, чтобы впоследствии было проще разломить плашку на части.

Важно! Если борозда получилась неглубокой, то повторно проходится по ней инструментом не нужно, так как края могут получиться неаккуратными.

Прямой рез

Как работать с плиткорезом для выполнения прямого реза? Здесь нужно действовать так:

1. Кафель нужно расположить на поверхности платформы и принять меры к его фиксации. Важно чтобы линия разметки совпадала с центральной осью станины.
2. Далее необходимо выполнить нулевой рез — легким нажатием колесика заготовки, проверить совпадает ли направление движения ролика с разметочной линией.
3. После проверки, резак нужно расположить на кромке отделочного материала.
4. Выполнив сверху, провести в направлении от себя каретку от начала и до конца заготовки.
5. Переместить лапку на середину керамики и резким движением надавить на рукоять — таким образом, произойдет раскол плитки.

Категорически запрещено работать прибором, если выявлена неисправность ролика

Отсечение небольших частей

С помощью инструмента, например, марки Матрикс или Ддекстер, можно выполнить раскол детали на расстоянии 10-20 мм от края. При меньших размерах нужно изучить, как пользоваться устройством плиткорез-кусачки:

1. Устанавливается заготовка.
2. На поверхности кафеля вдоль линии разметки нужно установить опорную планку.
3. Роликом требуется прочертить канавку.
4. Далее, плавными движениями нужно отломить кусочки керамической плитки, используя губки щипцов. Образовавшиеся после распила острые края ликвидируются абразивным бруском или шпателем.

При использовании прибора в некоторых случаях необходимо применение вспомогательных инструментов, к примеру, щипцов

Криволинейный рез

Некоторые приборы снабжены «балеринкой» — круговым сверлом, с помощью которого выполняются отверстия.

Как использовать плиткорез для подобной работы? Процесс выполнения криволинейного реза:

1. Выполняется разметка с помощью линейки, циркуля и карандаша.
2. Заготовка устанавливается на станине, при этом ее центр должен располагаться на главной оси платформы.

Важно! Чтобы рез получился фактурным, неровные края обрабатыывают шлифовальным инструментом.

Как пользоваться электрическим плиткорезом. Устройство и принцип работы плиткорезов

На рынке строительных инструментов представлено множество моделей плиткорезов. Все их разнообразие по типу энергии, за счет которой выполняется работа, делится на два основных вида:

• механический;
• электрический.

С помощью механической разновидности осуществляют прямой либо фигурный (криволинейный) рез плитки, создают в ней отверстия. При этом толщина обрабатываемого материала ограничена 16 мм. Электроплиткорезы отличаются высокой производительностью: они способны резать плиточный материал толщиной более 16 мм.

Принцип разрезания плитки механическими и электрическими инструментами разный. Но модели оборудования обоих видов используются как в быту, так и при профессиональной деятельности в соответствии со своим функционалом.

Конструкция механических инструментов

Механический инструмент делится на ручные и стационарные (настольные) модели. Ручные плиткорезы бывают двух разновидностей:

• в виде кусачек, конструкция которых представлена на фото ниже;

• в виде роликового резака, имеющего изображенное на фотографии далее устройство.

Устройство ручных моделей очень простое, но с их помощью можно работать только с тонким плиточным материалом.

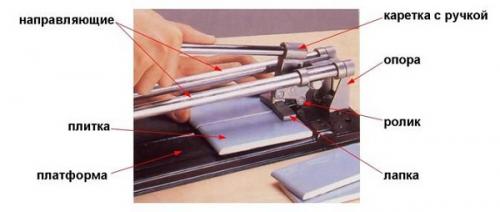

Стационарные изделия представлены большим количеством различных модификаций. Но во всех случаях устройство плиткореза настольного типа имеет следующие конструктивные элементы:

• каретку с режущим роликом и ручкой, передвигающуюся по направляющим;
• основание (еще его называют платформой, столом или станиной);
• рычаг, с помощью которого переламывают надрезанный кафель;
• фиксирующие плитку лапки.

Направляющие закреплены на стойках. Детально все рассмотренные детали показаны на нижеследующей фотографии.

У некоторых моделей имеются измерительные линейки , что позволяет без предварительной разметки выполнять резку. Если у механизма есть дополнительные приспособления, такие как балерины , то можно с их помощью вырезать отверстия разного диаметра.

Ручными резаками и стационарными моделями работа выполняется по следующему принципу:

• роликом делают надрез в распиливаемом материале;
• по линии разреза разламывают плитку.

С помощью плиткореза-кусачек от кафеля откусывают небольшие кусочки. Этим инструментом работать можно только по краям.

Устройство электроплиткорезов

Электроплиткорезы по своей конструкции напоминают циркулярную пилу. Они делятся на две разновидности:

• ручные модели;
• станочное (стационарное) электрооборудование.

Основными узлами любой модели являются:

• электродвигатель;
• головка, с закрепляемым на ней алмазным диском;
• рукоятка;
• кнопка включения.

Электрический двигатель у сетевого электрооборудования бывает однофазным (работает от напряжения 220 V) или трехфазным (рассчитан на 380 V).

Встречается оборудование, оснащенное вместо дисков алмазными ленточными пилами.

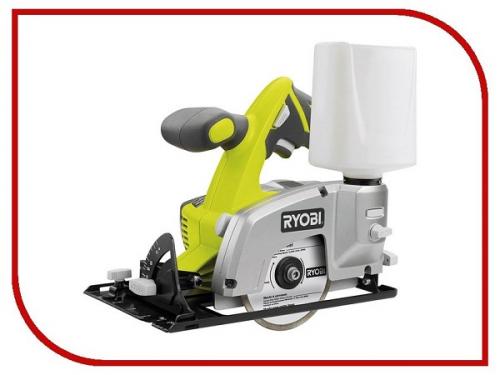

Ручные модели имеют опорную подошву. У некоторых изделий на ней расположены специальные ролики, чтобы было удобно перемещать электроинструмент по поверхности материала.

Часть электроплиткорезов оснащена упорами, линейками, угломерами, а также бачками под воду для охлаждения места распила. Эти конструктивные элементы хорошо видны на фото ниже.

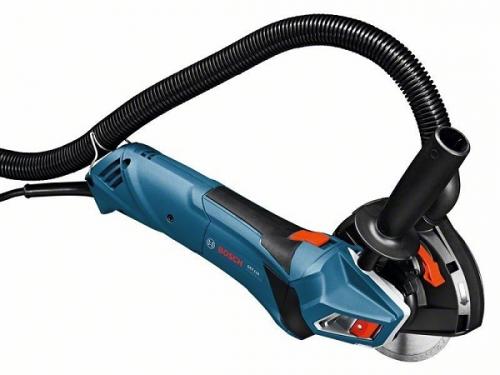

Для пылеудаления некоторые модификации снабжают пылесборником. Существуют варианты устройств с возможностью подключения пылесоса , например, как на фотографии далее.

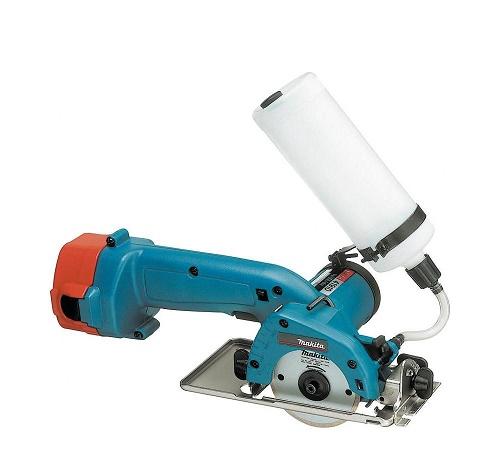

Ручные электроплиткорезы могут работать на аккумуляторах . Такие модели поставляют на рынок фирмы RYOBI (например, LTS180 M) и Makita (4191 DWD, CC 300 DWE).

Станочное электрооборудование , в зависимости от того, где установлен электродвигатель с пильной головкой, бывает следующих модификаций:

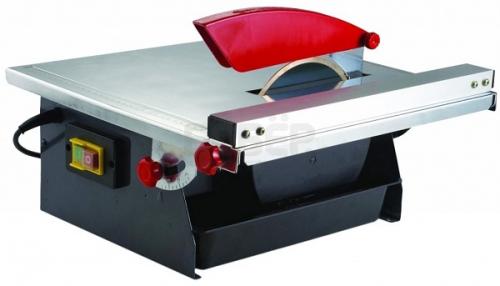

• с нижним размещением этих узлов;

• консольное (перемещается стол с заготовкой, а диск неподвижен) и мостовое (двигается режущая головка относительно материала) с верхним расположением электромотора.

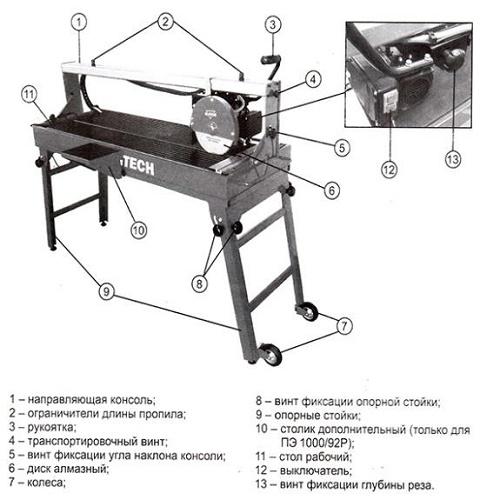

Детальная конструкция мостового электроплиткореза на примере Elitech ПЭ 1000/92Р представлена на нижеследующей фотографии.

Электрический плиткорез работает по тому же принципу, что и циркулярная пила . При нажатии кнопки включения начинает работать электродвигатель, приводя во вращение алмазный диск. Он полностью распиливает положенную на стол плитку под углами разной величины, а не только под 90 градусов.

Охлаждение заключается в подаче воды к зоне распила. Одновременно жидкость препятствует образованию пыли, очищает диск от частиц кафеля.

Источник: https://remont.ru-best.com/remont-doma/kak-pravilno-polzovatsya-plitkorezom-video-kak-rabotat-ruchnym-plitkorezom

Как резать керамогранит плиткорезом. Из чего состоит керамогранит

Состав керамогранита неизменен. Это композитный материал из кварца, каолина, кварцевого песка и полевого шпата. Смесь спекается в монолитную очень прочную плиту с минимальным количеством пор и низким водопоглощением. Из года в год технологии совершенствуются, твёрдость материала становится выше, толщина — меньше. Неопытному мастеру бывает непросто выбрать инструмент для работы. Стеклорез, плиткорез, болгарка? Неровный разрез, сколы, пыль в глазах — всё это можно и нужно предупредить.

«Керамогранит Cersanit — это материал с водополгощением группы BIa, устойчивый к воздействию реагентов и обладающий классом износостойкости не ниже третьего. Низкое водопоглощение (менее 0,5%) увеличивает морозостойкость материала. Практически не имея пор, керамогранит не трескается и не расслаивается. Испытания показывают, что керамогранит Cersanit выдерживает от 100 циклов замораживания и оттаивания. Именно поэтому продукцию бренда выбирают для отделки открытых помещений — балконов, террас, цоколя зданий. Степень водопоглощения, в свою очередь, позволяет отделывать им бассейны, душевые зоны, сауны, кухни и коридор — места, где обычно влажно» , — делится опытом заместитель директора по качеству Cersanit Елена Подольская.

Различают несколько классов износостойкости керамогранита. Первый — низкий, пятый — высокий. Например, керамогранитом пятого класса отделывают вокзальные перроны. Поцарапать, расколоть, испортить такой материал практически невозможно. Вот почему инструмент для его резки должен быть особенным.

Керамогранит - это композитный материал, состоящий из кварца, каолина, кварцевого песка и полевого шпата. Он спекается в монолитную плиту с минимальным количеством пор и низким водопоглощением.

Выбор инструмента для резки керамогранита

Для резки керамогранита есть несколько инструментов, но не все из них подходят для этого материала. Стеклорез, плиткорез, болгарка - каждый из них имеет свои преимущества и недостатки.

Керамогранит Cersanit - это материал с низким водопоглощением, устойчивый к воздействию реагентов и обладающий классом износостойкости не ниже третьего. Низкое водопоглощение (менее 0,5%) увеличивает морозостойкость материала.

Классы износостойкости керамогранита

Различают несколько классов износостойкости керамогранита. Первый - низкий, пятый - высокий. Керамогранитом пятого класса отделывают вокзальные перроны. Поцарапать, расколоть, испортить такой материал практически невозможно.

Вот почему инструмент для его резки должен быть особенным. Керамогранит Cersanit - это материал с водополгощением группы BIa, устойчивый к воздействию реагентов и обладающий классом износостойкости не ниже третьего.

Опыт заместителя директора по качеству Cersanit Елены Подольской

«Керамогранит Cersanit - это материал с водополгощением группы BIa, устойчивый к воздействию реагентов и обладающий классом износостойкости не ниже третьего. Низкое водопоглощение (менее 0,5%) увеличивает морозостойкость материала. Практически не имея пор, керамогранит не трескается и не расслаивается. Испытания показывают, что керамогранит Cersanit выдерживает от 100 циклов замораживания и оттаивания. Именно поэтому продукцию бренда выбирают для отделки открытых помещений - балконов, террас, цоколя зданий. Степень водопоглощения, в свою очередь, позволяет отделывать им бассейны, душевые зоны, сауны, кухни и коридор - места, где обычно влажно».

Почему не режет плиткорез. Если плитка не режется плиткорезом

Почему ломается плитка во время нарезки?

Кафель в кухне, ванной комнате и туалете – прекрасный вариант облицовки. Несмотря на то, что керамическая плитка практичный, износоустойчивый и долговечный материал, она не легка в монтаже.

Часто случается так, что во время резки кафель ломается. В этой статье будет рассказано, почему трескается плитка во время нарезки и как этого избежать.

Причины, по которым ломается плитка во время нарезки

Керамический материал быстро впитывает влагу, если он попал под дождь или хранился на морозе, влага быстро проникает в поры изделия и превращается в лед, создавая при этом внутреннее напряжение.

В процессе резки кафель из-за этого может сломаться.

1. Некачественные инструменты

Иногда случается так, что стеклорез испорчен, не зная об этом, рабочие вырезают плитку, а она трескается.

Также если круг на болгарке имеет большую толщину, кафель может треснуть, поэтому его необходимо заменить на тонкий.

Часто нанимая на укладку плитки рабочих, они могут быть не профессионалами, поэтому в процессе нарезки портят материал.

Экономя на строительных материалах, может попасться некачественная плитка, которая быстро трескается не только в процессе нарезки, но и во время кладки даже на выровненные поверхности.

Чем нужно резать кафель?

Сегодня существует много подручных инструментов, которыми можно качественно вырезать плитку. К ним можно отнести:

• стеклорез;
• электрический плиткорез;
• механический плиткорез;
• болгарка.

Важно! Зная элементарные правила резки, можно быстро вырезать плитку по нужным размерам одним из вышеперечисленных инструментов.

Как правильно резать плитку?

Во время резки кафеля часто материал ломается или на нем остаются мелкие сколы, которые необходимо точить. Чтобы этого не случилось необходимо прислушаться к нескольким советам:

1. Резать материал лучше с верхней части, тогда он не ломается.
2. Толщина режущего диска для шлифмашины должна быть максимально тонкой, тогда сколов и трещин не будет.
3. В начале и конце линии разреза необходимо уменьшить скорость резака, чтобы материал не треснул.
4. Во время работы с механическим плиткорезом нужно сильнее давать на рычаг.
5. Разрез лучше выполнять чуть правее от метки, чтобы она осталась на керамической детали, таким образом можно зашлифовать мелкие сколы.
6. При выборе любого инструмента, очень важно чтобы он был качественным.

Важно! Шлифовать сколы необходимо с помощью алмазной губки или наждачкой.

Как резать плитку стеклорезом?

Это самый простой способ, для этого необходимо следовать поэтапной инструкции:

• для начала облицовочный материал необходимо положить на ровную поверхность;
• затем с помощью линейки, карандаша или фломастера следует наметить линию, где будет проходить срез;
• теперь прикладываем линейку по намеченной линии и с силой проводим по ней инструментом;
• на поверхности должна появиться борозда за 2-3 раза;
• после этого необходимо положить плитку на край стола и с силой надавить на ее край;
• керамическая плитка треснет именно по запланированной метке.

Теперь вы знаете, почему ломается плитка и как этого избежать. Желаем приятной работы!

хочу сам класть плитку в ванной.купил плиткорез.не получается обламывать по резу

плитка ломается не там где нужно,подскажите в чем причина-плиткорез плохой,может плитка-плитка на пол,может быть какие хитрости по резке?пробовал стеклорезом с линейкой и ломать об край,результат не радует -плитка разваливается на части и не по резу.может половая плитка как то по другому режется?

bekassnip написал :
плитка ломается не там где нужно,подскажите в чем причина-плиткорез плохой,может плитка-плитка на пол,может быть какие хитрости по резке?пробовал стеклорезом с линейкой и ломать об край,результат не радует -плитка разваливается на части и не по резу.может половая плитка как то по другому режется?

плиткорез вероятно за 1000? им нельзя резать напольную плитку. раз. потом..прорезав настенную..стукните ее об острый угол бетонный или край входной двери. нажимая рычаг-не получится. для напольной..купите интерсколовскую болгарку за 1600 и диск алмазный..рублей за 400 для напольной..режьте над ведром с водой..пыли чуть меньше будет

bekassnip написал :
плитка ломается не там где нужно,подскажите в чем причина-

Вариантов два.Что за плиткорез?Может ролик плохой.
Второй причиной может быть сама плитка.Такое дело иногда встречается.Особенно на керамограните.Разрезать ни плиткорезом,ни болгаркой не удается.Только на спец.оборудовании.

valid7228 написал :
стукните ее об острый угол бетонный

Учись у молодого поколения
» >

mihamaster написал :
Может ролик плохой.
Второй причиной может быть сама плитка.

ну если чел сам делает ремонт..вряд ли он купит плиткорез на раз тыщ за 15.жень. у фаянсажии плиткорез как раз дорогущий..а вот попробуй 1000рублевым!

А че!Я долго резал Стайеровским.Правда на подшипниках.Глянул сейчас,стоит 1500 р.

я и сейчас им режу..на подшипниках..только покупал за трехуменя устраивает. половую режу джекаусом.. у меня аж 4 джекауса есть..один спарковский..остальные интерсколовские. хватает на год.

Как резать плитку плиткорезом без сколов. Отрезаем пластину без сколов

Керамогранит относится к материалам повышенной прочности. В нем практически отсутствуют поры, он не впитывает воду и не крошится. Его очень сложно даже поцарапать. Поэтому у домашних мастеров возникает вопрос, как отрезать керамогранит без сколов и возможно ли это вообще. Надо признать, что теоретически это возможно, но на практике получается очень редко. Чаще на срезе остаются небольшие сколы, которые приходится шлифовать.

Чтобы их было как можно меньше, опытные мастера советуют выполнять такие рекомендации:

• Резать деталь со стороны верхней части. Большинство сколов на материале появляется там, где  резак выходит из пластины.
• Чем меньше толщина выбранного режущего диска для шлифмашины, тем ниже вероятность образования сколов.
• В начале линии разреза и в ее конце снижать скорость резака.
• Работая с механическим плиткорезом, давить на рычаг следует сильнее, чем при разрезании обычной плитки.
• Выполнять разрез чуть правее намеченной линии, чтобы она осталась на отрезанном фрагменте. Тогда можно будет убрать нежелательные сколы шлифовальной машиной.

Очень важно, чтобы инструмент был высокого качества и подходил для работы с выбранным материалом. Иначе получить красивый срез без сколов практически невозможно. Если все же они появились, что бывает чаще всего, следует отшлифовать дефекты. Можно воспользоваться наждачкой либо алмазной губкой.

Оптимальный вариант — шлифмашина со специальной насадкой. Это так называемая черепашка или гибкий алмазный круг. Их различают по диаметру частичек нанесенного на поверхность алмазного напыления. Черепашка может работать только с шлифмашиной, модель которой предусматривает возможность регулирования количества оборотов. Если оно выше трех тысяч в минуту, насадка может вылететь с оси.

Как отрезать керамогранит стеклорезом

Это самый простой в использовании инструмент. Он же дает и минимальный эффект. С помощью стеклореза отрезать керамогранит можно, но при условии, что его толщина невелика. Так чаще всего режут. С напольной плиткой стеклорез не справится.

Существует две разновидности инструмента: с роликом из твердых сплавов металлов и с алмазным резцом. Последний вариант режет лучше, но быстрее выходит из строя. Стоимость его выше, чем у роликового аналога.

С помощью стеклореза можно выполнить прямой или фигурный разрез. В последнем случае понадобятся еще и специальные кусачки. Чтобы отрезать плитку по прямой линии действуем следующим образом:

1. Укладываем облицовку на ровное основание. Определяем, где будет проходить линия отреза.
2. Берем линейку, укладываем ее по будущей линии отреза и прижимаем пальцами.
3. Аккуратно, но с сильным нажимом проводим инструментом линию по линейке. Стараемся процарапать достаточно глубокую бороздку за один раз. Иначе сколов не избежать.
4. Кладем деталь на край стола или верстака и с силой давим на ее край. Так, чтобы облицовка раскололась по намеченной линии.
5. Край при необходимости шлифуем.

Если требуется выполнить криволинейный отрез, стеклорезом проводится линия. Затем нужно взять кусачки и с их помощью удалить участки плитки. Чем ближе к линии отреза, тем более мелкие фрагменты следует откалывать. Край при такой обработке получится острый и не совсем ровный, поэтому его обязательно нужно отшлифовать.
