Армирование ленточного фундамента.

20.05.2018 в 02:55

Ленточный фундамент под действием неравномерных осадок, просадок грунта основания и сил морозного пучения подвергается воздействию растягивающих и сжимающих. Чтобы придать фундаменту дополнительную прочность и исключить возможность его деформации, при работе на изгиб, необходимо выполнить продольное армирование фундамента в его верхней и нижней части поперечной плоскости, и поперечное армирование получив в результате металлический каркас.

Армирование ленточного фундамента.
Металлический каркас состоит из двух горизонтальных ярусов продольной арматуры, соединенных между собой поперечной арматурой. Последняя фиксирует продольные ярусы.

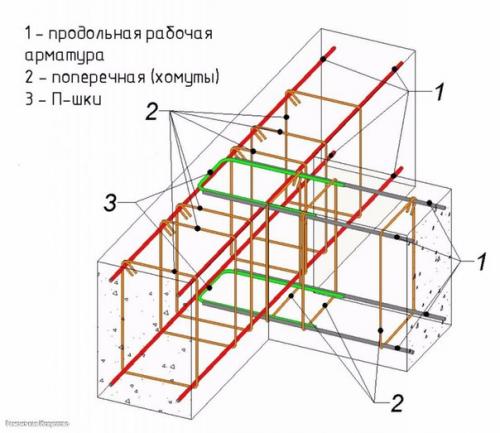

Армирование ленточного фундамента. 01
Отдельные стержни арматуры соединяются вязальной проволокой и крючком. Перехлест арматуры устраивают на величину 50d при "Вязке" и на 8-10d при сварном соединении, при условии что арматуру можно сваривать (см букву "с" в спецификации, например а 500 с).
Металлический каркас собирается из следующих видов арматуры:
Рабочей продольной арматуры класса а - III с периодическим профилем;.
Вспомогательной поперечной арматуры класса а - l, A - ll, а - lll или вр - I;.
Минимальный процент продольного армирования железобетонных конструкций, работающих на изгиб - 0, 1% от площади поперечного сечения ленты. При этом в расчёт включается только арматура в верхнем и нижнем поясе армирования, при наличии дополнительных стержней, защищающих конструкцию от возникновения наклонных трещин, минимальный процент армирования принимается 0, 2%, дополнительные продольные стрежни водятся для защиты от наклонных трещин при высоте сечения более 700 мм (сп 52. 101-2003. Располагать продольную арматуру нужно как можно ближе к верхнему и нижнему краю ленты, с учётом требований по минимальному защитному слою бетона в 30 и 70 мм.

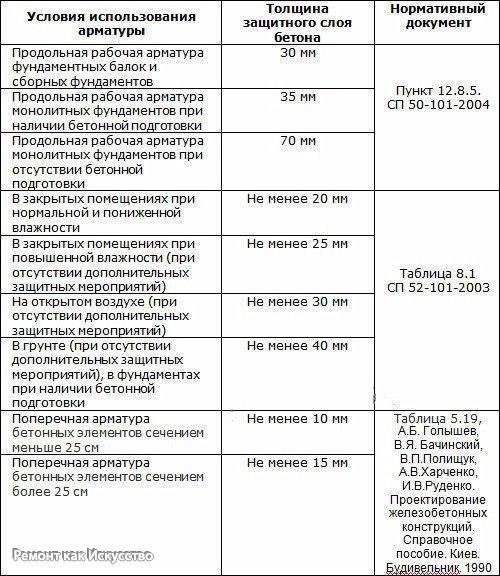

Армирование ленточного фундамента. 02
Поперечная арматура при типе соединения с помощью сварки должна иметь диаметр не менее 6 мм при высоте конструкции до 800 мм и не менее 8 мм при высоте свыше 800 мм. Максимальный шаг поперечной арматуры не должен превышать 600 мм или 3/4 высоты сечения ленты. Поперечная арматура огибает продольную снаружи, образуя замкнутый прямоугольник.

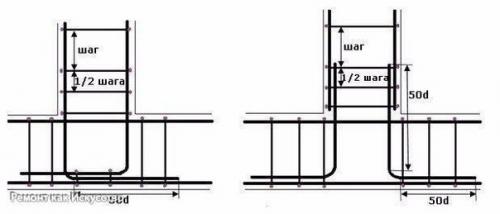

Армирование ленточного фундамента. 03
Согласно п. 5. 14 пособия к сп 52-101-2003, при ширине ленточного фундамента более 150 мм необходимо устанавливать не менее 2-х стержней продольной арматуры. При этом, максимальное расстояние между стержнями не должно превышать 400 мм.
Углы и пересечения фундамента необходимо усилить Г - образными или П - образными стержнями с перехлестом в 50d.

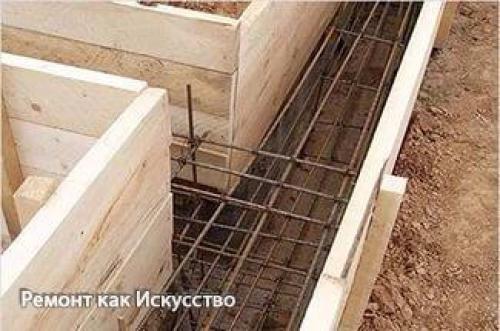

Армирование ленточного фундамента. 04

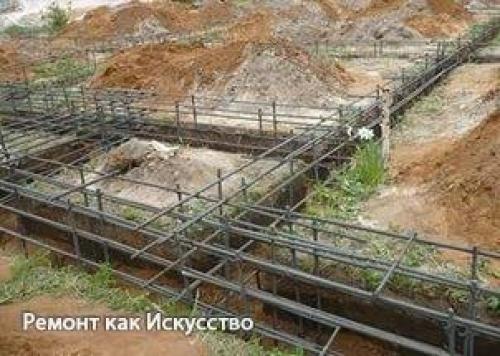

Армирование ленточного фундамента. 05

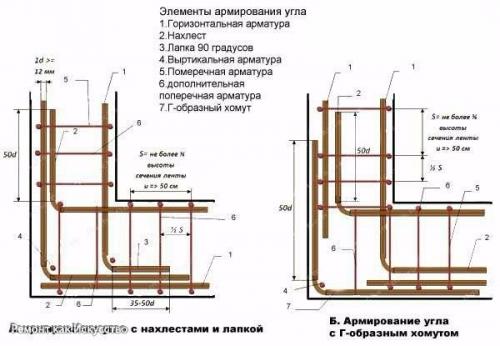

Армирование ленточного фундамента. 06

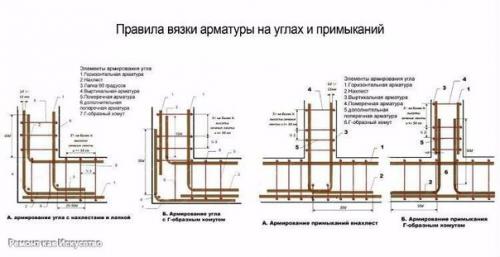

Армирование ленточного фундамента. 07

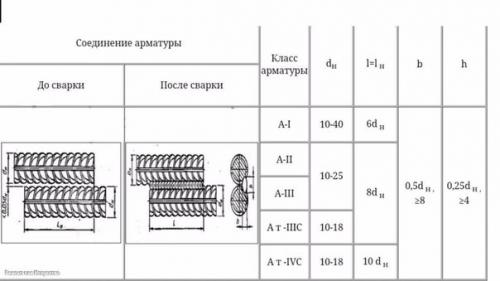

Армирование ленточного фундамента. 08
