Что такое фундамент УШП. Что такое УШП
Что такое фундамент УШП. Что такое УШП
Утепленная шведская плита, сокращенно УШП, представляет собой монолитный фундамент малого заглубления, утепленный пенополистиролом.
Несмотря на название «утепленная шведская плита» или «schwedenplatte» история появления технологии берет начало Америке 30-х годов прошлого века, когда в период Великой депрессии инженеры разработали упрощенный вариант фундамента для частного домостроения в виде бетонной плиты, отлитой на небольшой глубине или вообще поверх грунта.
Приставка «шведская» добавилась после того, как скандинавские страны — Швеция и Финляндия — позаимствовали американскую технологию и в свойственной им манере рационализаторства существенно ее улучшили. В шведско-финском варианте фундамент представляет собой комплексную систему из утепленного основания, встроенных коммуникаций и чернового пола.
УШП в России
Российский опыт применения плиты УШП в качестве фундамента насчитывает не более десяти лет. По одной из версий скандинавская технология пришла к нам в страну через строительный форум, когда пользователь из Прибалтики рассказал про необычный фундамент, который ему обустроили шведские строители.
Сейчас УШП все чаще применяется при строительстве индивидуальных домов и деревянных домов в частности. Многие строительные фирмы добавили устройство этого типа фундамента в перечень оказываемых услуг.
Корпорация TECHNONICOL активно продвигает УШП на российском рынке. Специально для данной технологии в компании разработали особый тип экструзионного пенополистирола, который используется в системе TECHNONICOL CARBON ECO SP. Это единственный в России специализированном продукте для организации фундамента по типу «утепленная шведская плита».
С точки зрения географии применение УШП не имеет никаких климатических ограничений. Дома на такой плите возводят и успешно эксплуатируют не только в средней полосе России и на юге, но даже и за полярным кругом, в районах вечной мерзлоты.
Шведская плита фундамент. УШП: развод на деньги или экономия средств?
Один из трендов в малоэтажном домостроении последних лет – фундамент в виде утеплённой шведской плиты (УШП). Чем обусловлен высокий спрос на такой фундамент? Какие у него плюсы и минусы? Какие требования к его конструктиву и к материалам, которые используют для его создания?

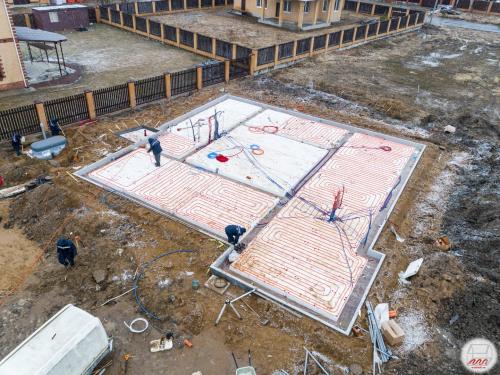

Формально УШП – это разновидность утеплённой монолитной бетонной плиты, которая дополнена утеплённой отмосткой. Однако в отличие от обычных плитных фундаментов в УШП встроены основные инженерные системы:
■ Отопление – водяной тёплый пол
■ Водоснабжение
■ Канализация
■ Электроснабжение
Также в большинстве случаев при строительстве УШП предусматривают систему дренажа по периметру фундамента.
Каковы плюсы УШП?
Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать.
Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента.
Не требуется глубокий котлован: экономия на земляных работах.
Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома.
УШП или ленточный фундамент. Винтовой фундамент
Свайно-винтовые фундаменты получают все более широкое применение благодаря массе преимуществ перед ленточными и плитными основаниями. Прежде всего, они допускают установку даже на проблемных грунтах (с низкой или неравномерной плотностью), за исключением скальных и крупнообломочных валунных. Это могут быть пучинистые глины и суглинки, подвижные супеси, торфяники и пр. Винтовые сваи — оптимальный вариант для участков с уклоном или большими перепадами высот на рельефе. Сооружение такого фундамента в большинстве случаев не требует использования тяжелой спецтехники, исключает трудозатратные земляные работы и обходится в разы дешевле, чем отливка ленты или плиты. При этом весь процесс занимает не более двух-трех дней, после чего можно сразу приступать к возведению стен, тем самым значительно сокращая время строительства.
Фундаменты на основе винтовых свай чаще всего закладывают под брусовые или каркасные дома и дачи в один-два этажа, бани, теплицы, заборы. Однако при выборе изделий увеличенного диаметра (обычно от 133 мм) и правильном расчете свайного поля несущей способности таких оснований будет достаточно и для более тяжелых бревенчатых и каменных построек. Правда, вместо металлического или деревянного ростверка может понадобиться создание железобетонной обвязки, что заметно усложнит и затянет работы — ведь, по сути, придется сооружать усиленный сваями наземный или малозаглубленный ленточный фундамент, со всеми вытекающими отсюда «бетонными» процессами — сборка опалубки, отливка, просушка и пр.
Свайный фундамент под дом из клееного бруса
Свайный фундамент под каркасный дом
Строительство причала на свайном фундаменте
Установка бревенчатой бани на винтовые сваи
Теплица на винтовых сваях
Установка винтовых свай для забора
Что такое винтовая свая?
Винтовая свая представляет собой трубчатый ствол с заостренным наконечником и режущей винтовой лопастью (одной или двумя) в нижней части. В частном домостроении обычно применяют изделия, изготовленные из стали марки Ст3, с диаметром ствола 108 мм и диаметром лопасти 300 мм. Сваю завинчивают в грунт ручным или механическим способом с помощью устройства, вставленного в монтажное отверстие в верхней части ствола (хвостовике). К хвостовику крепят оголовок, а к нему – ростверк того или иного типа: брус, металлический швеллер, железобетонную балку или плиту и др.
Недостатком свайных оснований принято считать проблемы со строительством подвала, однако стоит отметить, что такие фундаменты как раз и выбирают в тех случаях, когда подземный этаж не планируется в здании изначально (например, если гидрогеологические особенности участка просто не позволяют его сделать). Деревянные полы в домах на сваях гарантированы от отсырения, поскольку отсутствует риск капиллярного подсоса влаги из грунта в стенки фундамента, а из них — в конструкцию пола. Другое дело, что не всем нравится открытое пространство под зданием, где гуляет ветер, из-за чего перекрытие первого этажа может сильно продуваться и поэтому нуждается в особо тщательном утеплении. Цоколь, точнее, навесная облицовка пролетов между сваями теплоизоляцию пола заметно не улучшит, зато уменьшит приток воздуха в зону подполья, защитит его от наметания снега, сухой листвы и мусора, а также придаст архитектурному облику дома законченный вид.
В случае фундамента на винтовых сваях особое значение придается проведению специального исследования грунта, позволяющего установить, на какой глубине находится грунт с достаточной несущей способностью и какова толщина его слоя. Эти данные дают возможность точно определить длину, тип, диаметр, количество и схему расположения винтовых свай на конкретном участке строительства. Самую полную информацию может дать георазведка, но из-за высокой стоимости такой услуги частные застройщики, как правило, выбирают более доступный метод пробного завинчивания сваи. Его недостаток в том, что он не дает сведений о толщине твердого слоя грунта. К тому же несущую способность грунта обычно определяют вручную — по величине крутящего момента, требующегося для вворачивания сваи, что чревато неточностью выводов. Однако существует технология, согласно которой в одно отверстие завинчивают две сваи (большего и меньшего диаметра), позволяющие получить информацию не только о толщине несущего слоя грунта, но и о его глубинных слоях, наличии на данном участке пустот и плывунов. Измерение крутящего момента при этом производят с помощью специального контрольного инструмента.
УШП фундамент минусы. Что такое утепленная шведская плита

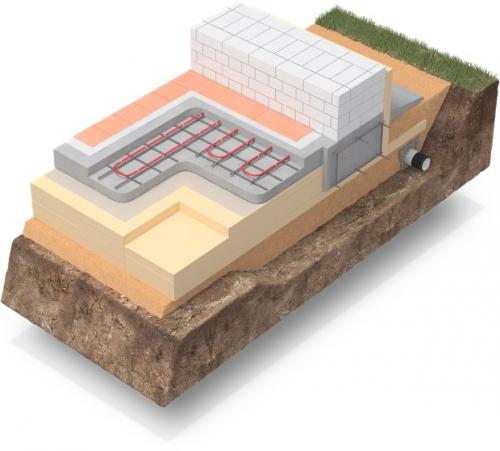

УШП – это фундаментное основание неглубокого заложения, который по конструкции и внешнему виду максимально схож с классическими монолитными плитами из железобетона. Конструкция утепленной шведской плиты, или УШП, состоит из подготовленного грунтового основания с дренажной системой, утепленной отмостки, нижнего теплоизоляционного слоя и верхнего бетонного основания, которое по совместительству выступает как пол первого этажа.
Для подбора исполнителя, готового оказать профессиональную помощь в подготовке документов по земельному участку и проекта строительства дома рекомендуем воспользоваться поиском по компаниям в каталоге Building Companion. В профиле подрядчика можно ознакомиться с отзывами, портфолио и запросить оценку стоимости работ.Получить консультацию специалистов по вопросам подготовки к строительству »
Для установки несущих стен дома в бетонном основании предусматриваются тяжелые бетонные балки с армированием. Под бетонным основанием расположен утепленный слой, который вместе с утепленной отмосткой препятствуют промерзанию грунта . Тем самым практически полностью исключается, либо минимизируется эффект морозного пучения, который очень плохо сказывается на фундаментах другого типа. Под несущими балками располагается пенополистирол повышенной плотности, который прекрасно выдерживает любые большие нагрузки.
Какова технология строительства утепленной шведской плиты? Она включает следующие этапы:
- Подготовка участка к строительству. Установка временного ограждения, подведения всех необходимых коммуникаций: воды, газа, электричества. Завозится весь необходимый строительный инвентарь, участок выравнивается, делается разметка контуров будущего фундамента.
- Вырывается котлован при помощи экскаватора. УШП – это мелкозаглубленный фундамент, который не требует серьезного разрывания почвы по сравнению с другими типами фундаментов. Это также позволяет значительно сэкономить.
- Создается дренажная система. По периметру котлована вырывается траншея, которая будет использоваться для дренажа. На дно траншеи укладывается геотекстиль, а затем оно выкладывается щебенкой. Укладывается дренажная труба, а в установленных местах – колодцы, в которые эти трубы будут в дальнейшем отводить воду. Трубы также сверху укладываются щебнем, а поверх всего этого укладывается геотекстиль. Выполняется песчаная подсыпка – это будущая подсыпка. Песок укладывается слоями и тщательно трамбуется до идеально ровного уровня.
- Укладывается теплоизоляционный слой. Для этого применяются так называемые L-блоки из вспененного полистирола. Они имеют высокие показатели тепло- и гидроизоляции, устойчивы к любым температурным воздействиям и вырезаются в точном соответствии с проектным планом. Блоки способны выдержать нагрузку будущего здания. Параллельно с этим этапом выполняется укладка коммуникаций, выкапываются траншеи для труб и кабелей (при подземной прокладке электропроводки).
- Под будущую силовую стяжку укладываются листы из пенополистирола. Обычно они укладываются в три слоя. Это – основа утепления, которая в дальнейшем позволит не чувствовать холод на полу первого этажа даже в самую холодную зиму. Чтобы при заливке фундамента бетоном блоки не расползлись, края периметра ограничиваются деревянными бортиками.
- Готовится арматура, вязальная проволока. Делается каркас для фундаментных балок. Арматура укладывается с шагом, определенным в проекте, а затем фиксируется вязальной проволокой, чтобы создать необходимое натяжение при заливке бетоном. Укладывается нижняя сетка силовой стяжки фундамента, которая делается также из арматуры. На этом этапе при необходимости также укладывается теплый пол, трубки хорошо изолируются и закрепляются. Выполняется верхняя сетка силовой стяжки.
- Подготавливается бетонная смесь, приезжает бетононасос и бетоновоз. Начинается заливка бетона. В процессе укладки используется вибротехнология (виброрейка), которая устраняет пузырьки и неровности, позволяя уложить бетон максимально ровно. Уровень бетона контролируется при помощи нивелира. Поверхность немного застывает, а потом заглаживается затирочной машиной.
Монолитная плита или УШП. Классическая монолитная плита
Обычный плитный фундамент представляет собой монолитную бетонную плиту на песчаной подушке. Усиливается арматурным каркасом. Не предполагает реализацию встроенных коммуникаций — они обустраиваются на плите позже, после завершения строительства дома. Монолитная плита считается дорогим типом фундамента, однако, обходится она заметно дешевле, чем её конкурент — УШП.
Обустройство монолитной плиты состоит всего из трёх ключевых этапов:
- Подготовительные работы — стройплощадка расчищается от всего лишнего, после чего роется котлован по всей площади будущего дома. Глубина, если это деревянный дома, берётся с таким расчётом, чтобы толщина монолита была не менее 300 мм, и примерно такой же толщины должна быть песчаная подушка под ней. Далее котлован застилается геотканью и засыпается песком, который тщательно разравнивается и утрамбовывается.
- Обустройство опалубки и арматурного каркаса — опалубка собирается на основе каркаса, зашиваемого обрезными досками. Внутри монтируется арматурный каркас. Важным нюансом является то, что в случае с монолитной плитой используется двухслойное армирование.
- Заливка плиты — осуществляется бетоном заводского производства, который тщательно разравнивается и трамбуется при помощи вибрационного оборудования. После затвердевания бетона опалубка снимается.
Преимущества классической монолитной плиты:
- минимальные объёмы земляных работ;
- высокая прочность и несущая способность;
- позволяет строить на проблемных участках;
- обходится дешевле, чем УШП;
- в случае чего возможна перепланировка;
- проще в эксплуатации, так как в толще бетона нет вмурованных коммуникаций;
- при обустройстве тёплых полов отличается низкой инерционностью — быстро прогревается и начинает отдавать тепло в помещения.
Недостатки (в сравнении с УШП):
- при обустройстве тёплых полов отличается низкой инерционностью — быстро остывает после отключения отопления;
- отсутствие готовых коммуникаций, которые приходится прокладывать после строительства дома;
- слабая защищённость от промерзания;
- отсутствие утеплённой отмостки и дренажной системы.
Несмотря на такие недостатки, классическая монолитная плита остаётся более популярным плитным фундаментом в нашей стране, чем УШП. Скорее всего, это связано с тем, что обустройство данного типа фундамента гораздо проще, и на первых этапах не требуется вкладывать огромные средства в коммуникации.
