Как поставить розетку двойную. Способы модернизации розетки

24.11.2019 в 10:38

Как поставить розетку двойную. Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

  • установка двойной розетки;
  • монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

  • возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
  • более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

  • меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
  • суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
  • штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.
Вывод: замена одинарных розеток двойными экономична, но применима для увеличения количества точек подключения лишь маломощных приборов. При выполнении капитального ремонта жилья лучше монтировать блоки из нескольких одинарных розеток.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

  • Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
  • Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Как поставить розетку двойную. Способы модернизации розетки

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko - монтаж кабеля

Viko или Vi-ko - бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь - турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это - зажимы.

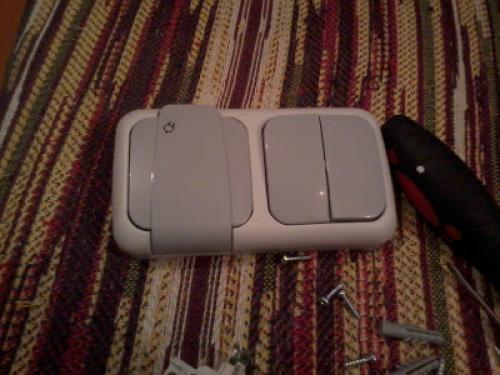

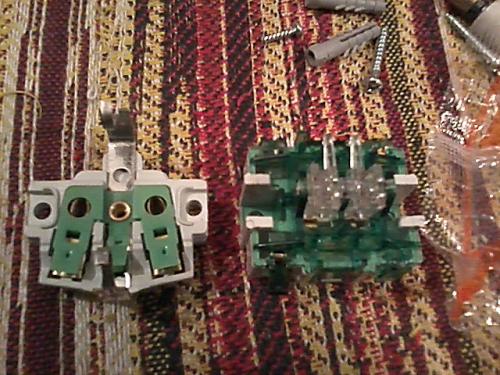

Раскурочиваем двойной блок Viko "розетка + выключатель":

Как поставить розетку двойную. Способы модернизации розетки 01

Как поставить розетку двойную. Способы модернизации розетки 02

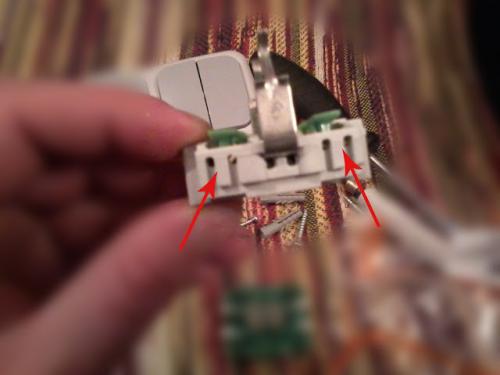

Переворачиваем и смотрим, куда же крепятся провода (кабели):

Как поставить розетку двойную. Способы модернизации розетки 03

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь - для удобства параллельных соединений.

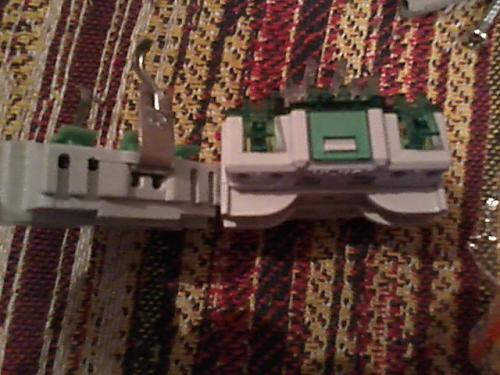

Вверху у каждого контакта есть пластмассовая защёлка (на фото - зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Как поставить розетку двойную. Способы модернизации розетки 04

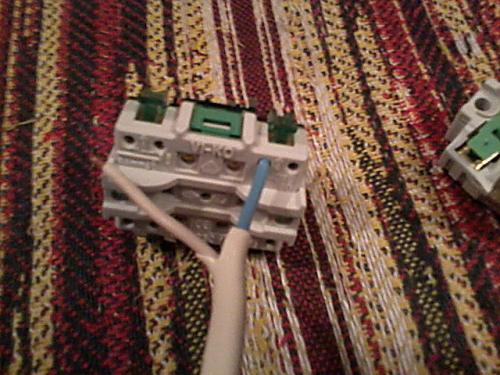

Это не "система нипель", как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А - 1-1.5мм кабель).

Как поставить розетку двойную. Способы модернизации розетки 05

Виды двойных розеток. Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Совет

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

  • Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
  • С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
  • Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Двойная розетка или две одинарные. Одна двойная розетка или две одинарных розетки – в чем разница?

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

  • Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
  • Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

  • Двойная розетка сильнее выпирает из стены в силу конструктивных особенностей. При этом чем меньше устройство выпирает из стены, тем меньше шансов его задеть, тем дольше оно прослужит и тем удобнее им пользоваться.
  • Cуппорт двойной розетки устроен более примитивно , чем суппорт одинарных розеток, у большинства производителей. Так как при разработке механизма двойной розетки его нужно максимально «сжать», чтобы поместить в стандартный подрозетник, то это отражается на всем конструктиве изделия. Суппорт двойной розетки также претерпевает определенные изменения.
    Суппорт одинарной розетки представляет собой прямоугольную металлическую пластину с разнообразными вариантами креплений к стене или подрозетнику. Суппорт двойной розетки сильно упрощен и имеет только два симметричных отверстия для крепления к подрозетнику.
  • Двойную розетку нельзя установить в многопостовую рамку с другими изделиями. При этом ровно смонтировать несколько двойных розеток достаточно тяжело. Если есть необходимость установить в ряд четыре розетки, предпочтительно выбирать не две двойных, а четыре одинарных под четырехпостовую рамку.
  • При монтаже двойной или двух одинарных розеток необходимо продумать, не будут ли мешать друг другу соседние вилки и куда будет направлены их провода. При монтаже нескольких одинарных розеток в ряд под единую многопостовую рамку их механизмы могут быть развернуты под 90°. Двойная розетка имеет определенное положение розеток друг относительно друга. Для того, чтобы лучше представить себе, о чем идет речь, сравним расположение гнезд розеток при разных вариантах монтажа:

    Два варианта расположения двойной розетки – вертикальный и горизонтальный монтаж

    Четыре варианта расположения двух одинарных розеток в двухпостовой рамке – два варианта горизонтального монтажа и два варианта вертикального монтажа.

Необходимо также отметить еще одну особенность двойной и одинарных розеток.
  • Механизм двойной розетки рассчитан на протекание тока до 16А. Механизм каждой одинарной розетки также рассчитан на протекание тока до 16А.
  • Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

    Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

    Двойная розетка в два подрозетника. Подключаем двойную розетку в один подрозетник

    С каждым годом в домах становится все больше и больше электроприборов и все они требуют периодическое или постоянное подключение к сети. Выполняя капитальный ремонт, мы, конечно, учитываем возросшие потребности и устанавливаем целые блоки новых розеток. Но что делать, если капитальный ремонт не планируется, а увеличить число розеток необходимо. В этом случае поможет установка двойной розетки.

    Двойная розетка в два подрозетника. Подключаем двойную розетку в один подрозетник

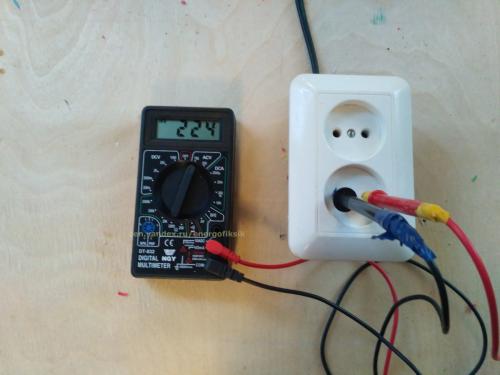

    Двойная розетка в стандартный подрозетник

    Убираем старую розетку

    Важно . Прежде чем приступить к разборке старой розетки следует позаботиться о своей безопасности. Для этого в распределительном щитке отключаем автомат, питающий данное помещение, если такого нет, то отключаем вводной автомат. Затем берем индикатор или мультиметр и проверяем отсутствие напряжения в розетке. И только после этого можно приступать к непосредственной разборке старой розетки.

    Так как на момент написания статьи у меня не было возможности произвести реальную установку розетки в стену, я продемонстрирую весь процесс на своем рабочем стенде, так как принцип монтажа не отличается.

    Подготовительные работы

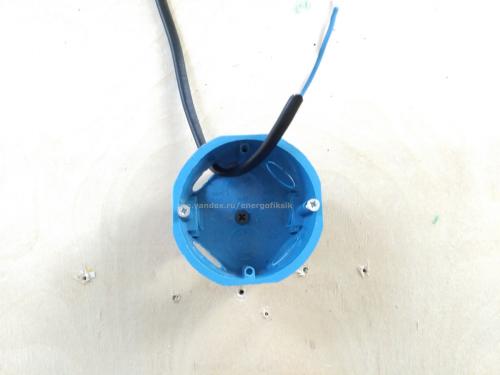

    Итак, наш подрозетник надежно закреплен и питающий кабель заведен в него.

    Затем разделываем кабель: для этого снимаем верхний защитный слой изоляционного материала и по длине оставляем не более 5 - 10 сантиметра запаса. Утверждение "чем больше, тем лучше" в этом варианте не проходит, так как если вы оставите сильно длинные концы, то вам будет очень сложно их уложить в подрозетнике.

    Двойная розетка в два подрозетника. Подключаем двойную розетку в один подрозетник

    Итак, концы жил зачищены (на один сантиметр, не более) и необходимый запас оставлен. Теперь можно переходить к непосредственному монтажу новой розетки.

    Для этого берем предварительно разобранную розетку и подсоединяем провода следующим образом:

    Синий и белый сажаем на губки как показано на фото (при этом фаза или ноль у вас будет справа или слева, для розетки абсолютно не принципиально). Если у вас проводка выполнена трех проводным кабелем, то желтый с зеленой полосой проводник подсоединяем к клемме обозначенной как заземление.

    Двойная розетка в два подрозетника. Подключаем двойную розетку в один подрозетник

    Что делать если провода оказались слишком коротки

    Может сложиться такая ситуация, что при "перезаделке" старых концов кабеля у вас их может банально не хватить, чтобы подключить новую розетку.

    Если у вас медная проводка, то в этом случае лучшим вариантом будет именно наращивание жилы опрессовкой. А вот в случае с алюминием, по моему мнению, опрессовка может больше навредить, так как во время обжима алюминиевая жила подвергнется деформации, да и любые дополнительные манипуляции с таким металлом крайне нежелательны.

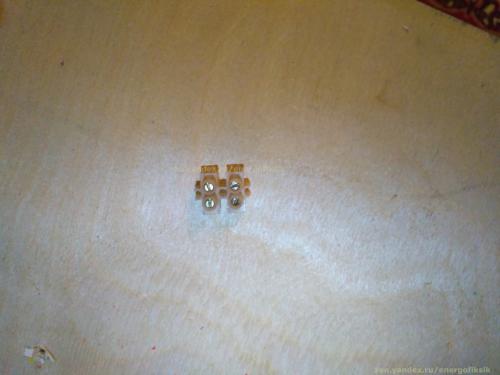

    Поэтому выходом из такой ситуации является соединение клеммником.

    Двойная розетка в два подрозетника. Подключаем двойную розетку в один подрозетник

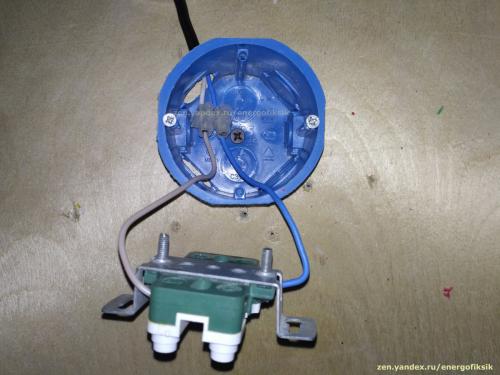

    Для этого аккуратно зачищаем жилы в подрозетнике и фиксируем их с помощью клеммника, а с другой стороны фиксируем отдельные провода (желательно такого же цвета).

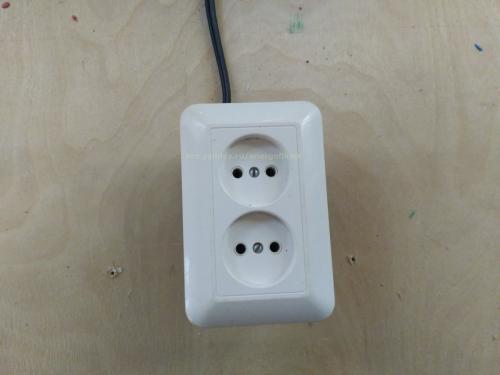

    Затем уже спокойно подключаем нашу новую розетку, фиксируем ее в подрозетнике и устанавливаем накладку. После включаем ранее отключенный автомат и проверяем наличие напряжения в новой розетке мультиметром.

    Двойная розетка в два подрозетника. Подключаем двойную розетку в один подрозетник

    Важно . Подобный способ является крайней мерой, поэтому при первой же возможности следует произвести прокладку нового кабеля от ближайшей распределительной коробки, а если у вас алюминиевая проводка, то желательно как можно быстрее выполнить полную замену ее на медную.

    Если статья оказалась полезной, то ставьте палец вверх и спасибо за внимание.

    Подключение двойной розетки lezard.

    Разнообразие розеток и выключателей LEZARD Розетки ЛЕЗАРД отличаются оригинальным внешним видом и высоким качеством составляющих элементов (страна-производитель - Турция). На рынке Украины представлено 4 основных серии: Mira(материал - поликарбонат), Deriy(бюджетная серия, материал ABS-пластик), Demet и Rain. Этот производитель предлагает большое разнообразие розеток с заземлением и без, открытые и с крышкой, телевизионные или компьютерные. Схемы подключения популярных видов электрофурнитуры от производителя LEZARD: Розетка б/з – 2К, материал-поликарбонат или ABS-пластик (в зависимости от серии), без заземления.
    Подключение двойной розетки lezard. Розетка с/з – 2К, поликарбонат или ABS-пластик (в зависимости от серии) с контактным заземлением.
    Подключение двойной розетки lezard. Диммер 500 Вт – используют для плавной регулировки освещения дополнен прибором от перегрузок.
    Подключение двойной розетки lezard. Двойная б/з – розетка с двумя входами, 2К, материал-поликарбонат или ABS-пластик (в зависимости от серии), без заземления.
    Подключение двойной розетки lezard. Двойная с/з – розетка с заземлением и двойным входом.
    Подключение двойной розетки lezard. Розетка ТВ – необходима для последовательной передачи сигнала трансляции от централизованной системы в диапазоне UHF/VHF от розетки к другой или с этажа на этаж.
    Подключение двойной розетки lezard. Розетка компьютерная – устройство с 8 полосами RJ45 – Cat5e/Cat6.
    Подключение двойной розетки lezard. Выключатель – однополюсный, одинарный прибор, который контролирует один или несколько источников света в одной локации.
    Подключение двойной розетки lezard. Выключатель двойной – контролирует два раздельных источника света в одном помещении.
    Подключение двойной розетки lezard. Выключатель проходной – дает возможность управлять одним источником света из двух мест.
    Подключение двойной розетки lezard. Выключатель походной двойной – двухполюсный, двойной прибор, способен управлять двумя раздельными источниками света из двух мест.
    Подключение двойной розетки lezard. Выключатель походной с подсветкой – аналогичен предыдущему, дополнен подсветкой.
    Подключение двойной розетки lezard.

    Как подключить розетку. Монтаж установочного оборудования схемы розетки

    Начнем с установки и подключения устройства защиты. В нашем примере эту функцию выполняет двухполюсный автоматический выключатель,  он защищает цепь от возникновения перегрузок и токов короткого замыкания. Более подробно узнать о том, что представляют из себя автоматические выключатели, какие функции выполняют и каков их принцип действия можно в статье  бытовые автоматические выключатели . Изучить детальную инструкцию по подключение двухполюсного автомата можно в статье   как подключить двухполюсный автоматический выключатель .

    Подготавливаем подходящие и отходящие провода. Применяемый нами провод трехжильный, имеет двойную изоляцию, которая состоит из общей наружной оболочки и внутренней, индивидуальной для каждой из жил,  с цветовым обозначением изоляционного слоя .

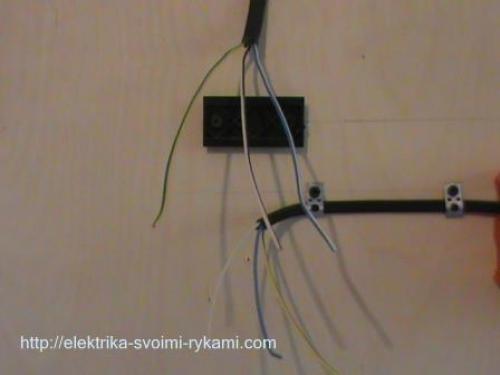

    Снимаем наружную изоляцию. Пред нами три разноцветные жилы сверху и три снизу. У разных кабельных заводов окраска жил может несколько меняться, но основные цвета и оттенки остаются неизменными. В каждом трехжильном проводе присутствует синий оттенок и желтый или желто-зеленый.

    Перед тем, как выполнить монтаж схемы необходимо определиться с расцветкой жил. Давайте посмотрим, какие цвета наиболее широко применяются в электрике для обозначений:

    • синий - ноль;
    • желтый или желтый с зеленой полосой - земля.
    • Жила оставшегося цвета будет фазой, в большинстве случаев ее окраска бывает белой или черной, реже красной, оранжевой или коричневой.

    Для конкретно нашего примера, на подходящем к автомату (верхнем) проводе:

    • белый провод с синей полосой - будет нулевым;
    • белый провод с черной полосой - фазным;
    • желтый с зеленой полосой - земля.

    На отходящем (нижнем) проводе:

    1. синий - ноль;
    2. белый - фаза;
    3. желтый с зеленой полосой - земля.

    Как поставить розетку двойную. Способы модернизации розетки 23

    Желательно использовать провод одного кабельного завода, так вы гарантированно не запутайтесь в расцветке.

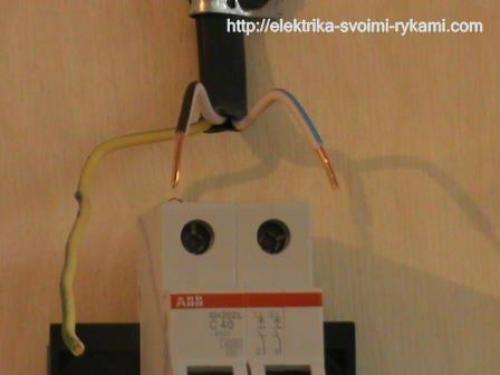

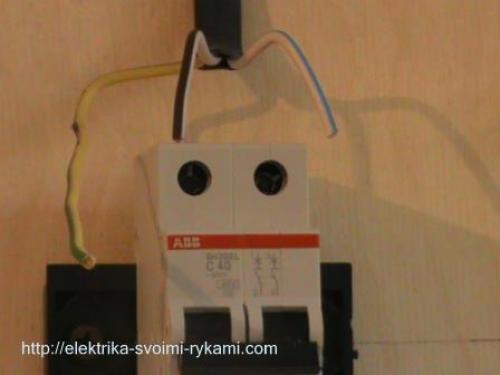

    Отмеряем необходимую для подключения длину жил провода. Затем, снимаем по 1 сантиметру изоляционного слоя с каждой из жил.

    Как поставить розетку двойную. Способы модернизации розетки 24

    Как поставить розетку двойную. Способы модернизации розетки 25

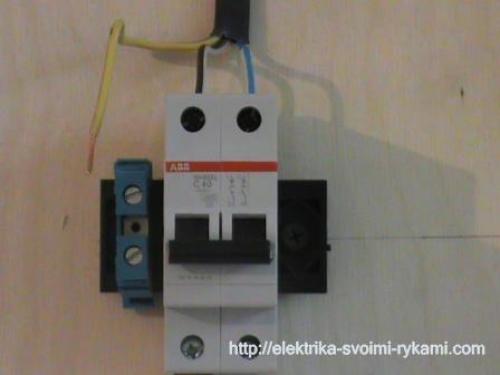

    Подключаем синюю и белую жилы к контактам автомата.

    Для заземляющей жилы используем проходной контакт.

    Как поставить розетку двойную. Способы модернизации розетки 26

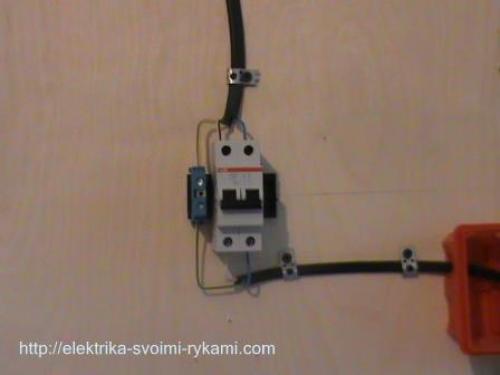

    Аналогичным образом подключаются и нижние жилы, отходящего на распределительную коробку провода. Отмечу, что подключение жил должно быть симметрично, если сверху автомата ноль справа, то и снизу он должен быть справа, фаза сверху слева и снизу слева.

    Как поставить розетку двойную. Способы модернизации розетки 27

    Подключение устройства защиты завершено.

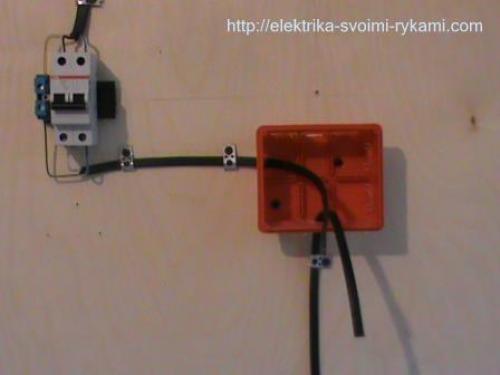

    Как поставить розетку двойную. Способы модернизации розетки 28 Переходим к подключению розетки с заземлением. Снимаем наружную изоляцию провода.

    Как поставить розетку двойную. Способы модернизации розетки 29

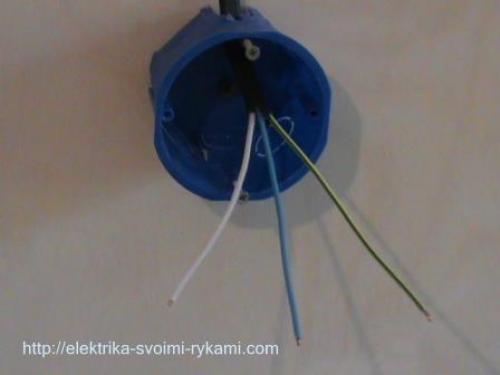

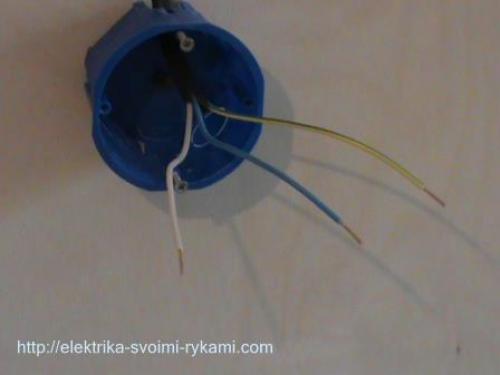

    Далее, снимаем по 1 сантиметру изоляционного слоя с каждой жилы.

    Как поставить розетку двойную. Способы модернизации розетки 30

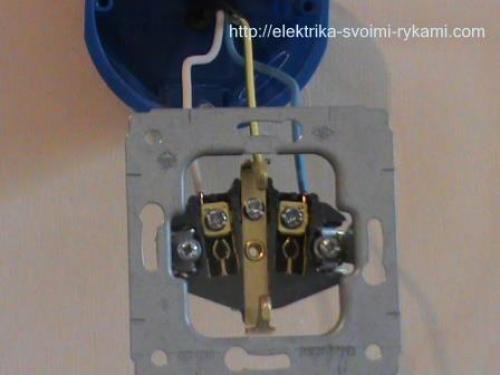

    Подключаем жилы проводов к контактам механизма розетки. Белая и синяя жилы подсоединяются в силовые контакты розетки, а желтую жилу с зеленой полосой сажаем в контакт заземления.

    Как поставить розетку двойную. Способы модернизации розетки 31

    Как поставить розетку двойную. Способы модернизации розетки 32

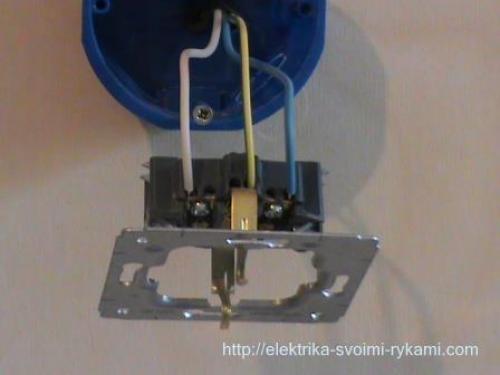

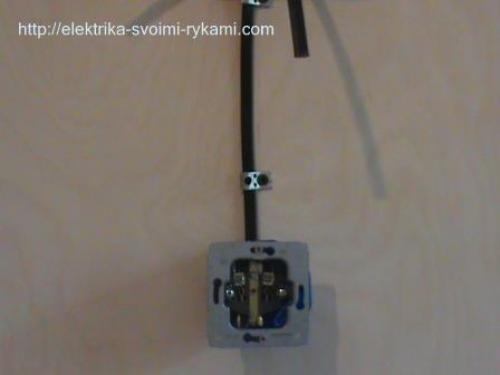

    Подключение розетки с заземлением выполнено. Теперь, устанавливаем механизм розетки в подрозетник.

    Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть.

    Как поставить розетку двойную. Способы модернизации розетки 33

    Переходим к следующему этапу.
