Как поставить сенсорный выключатель. Проходной одно сенсорный выключатель Livolo

Как поставить сенсорный выключатель. Проходной одно сенсорный выключатель Livolo

• Выключатели используется для управления одной линией нагрузки с двух и более мест.
• Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
• В схеме используется Главный и Второстипенные выключатели.
• Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
• Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
• Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора. Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.

Сброс синхронизации: Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.

Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала. Синхронизация будет сброшена.

Как сделать проходной выключатель из обычного. В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи.

Важно понимать терминологию. Проходной выключатель часто называют переключателем. Он имеет три контакта и используется для управления освещением с двух мест , а так же с трех мест занимая крайние положения 1 и 3.

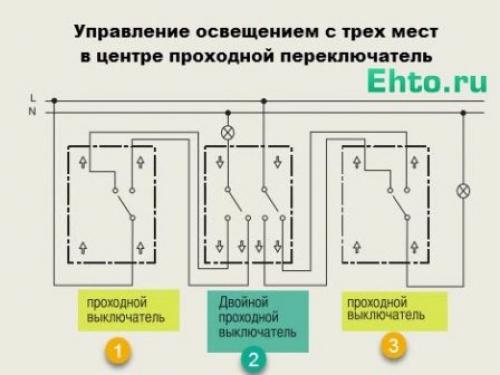

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

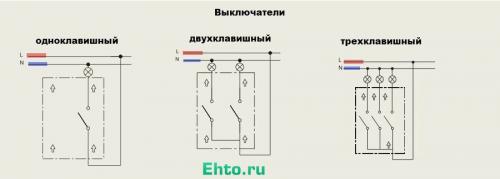

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Источник: https://remont.ru-best.com/remont-kvartir/samodelnye-sensornye-vyklyuchateli-sveta-funkcii-sensornogo-vyklyuchatelya-sveta

Включение выключение одной кнопкой без фиксации. На D-триггере

Устройство управления нагрузкой при помощи одной кнопки может быть проще, если собрать его на микросхеме. Ниже приведен вариант с использованием цифровой микросхемы  К561ТМ2, содержащей два триггера. Использовать будем один.

Схема управления нагрузкой при помощи счетного триггера

Схема управления нагрузкой при помощи счетного триггера

После включения питания триггер устанавливается в произвольное положение, но в любом случае на его выводах 1 и 2 будут присутствовать противоположные сигналы. Предположим, на выводе 1 установился низкий уровень. Полевой транзистор T1 закрыт, реле обесточено. На входе данных (вывод 5) присутствует «1», поступающий с инверсного выхода триггера DD1.

При нажатии на кнопку S1 на тактирующий вход С поступает высокий уровень, единичка по входу D записывается в триггер и появляется на прямом выходе (вывод 1). Транзистор Т1 открывается, реле срабатывает и включает нагрузку. Кнопку можно отпустить. Теперь на входе данных присутствует «0». Если еще раз нажать на S1, то в триггер запишется уже он и он же появится на прямом выходе, а на инверсном установится «1». Транзистор закроется,  реле отключит нагрузку. Таким образом, при каждом нажатии на кнопку микросхема будет переключаться из одного устойчивого состояния в другое.

Элементы C1, R1 служат для устранения дребезга контактов кнопки, кроме того, резистор обеспечивает низкий логический уровень на входе С при отпущенной S1. Диод D1 защищает транзистор от пробоя напряжением самоиндукции реле при его отключении.

Номинал С1 лучше уменьшить до 0.01 мкФ, а затвор Т1 к выходу микросхемы желательно подключить через резистор 1-10 кОм, поскольку выход DD1 маломощный, а токи перезарядки затвора полевого транзистора хоть и кратковременные, но будут иметь место.

Автоматическое включение света в туалете. Как сделать автоматическое выключение и включение света

Особенно необходимо это в таких местах, как туалет или ванная — нередки случаи, когда при входе туда руки заняты и выполнять ими какие-либо действия очень сложно. В таком случае помогут специальные датчики, осуществляющие автоматическое включение и отключение света. Они бывают нескольких видов:

• реагирующие на звук — подача напряжения на осветительные приборы осуществляется после того, как в контролируемом пространстве раздался звук, громкость которого выше определенного значения;

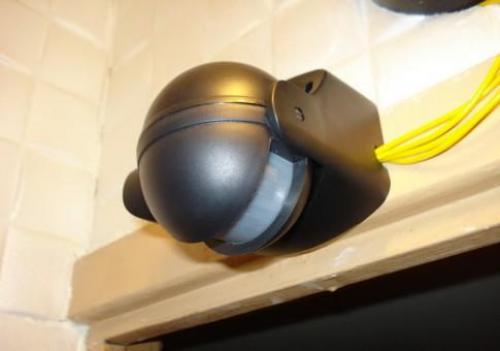

• датчик присутствия — контакты замыкаются, и осуществляется подача напряжения при наличии в поле зрения прибора какого-либо движущегося объекта (реагирует устройство на ИК-излучение);

• датчик движения — его работа основывается на постоянном анализе отражаемых звуковых волн, которые излучает устройство. При изменении их частоты происходит замыкание контактов.

Каждый датчик имеет как свои достоинства, так и недостатки. Но любой из них сможет сделать использование ванной комнаты или туалета намного проще — нет необходимости постоянно щелкать выключателем мокрыми руками.

Это не только позволяет сэкономить время — но также сделает нахождение во влажном помещении более безопасным, так как количество соприкосновений с электрическими приборами будет сведено к минимуму.

Использование датчиков автоматического включения и выключения позволяет сэкономить некоторое количество денег на электричестве — исключается вероятность забыть выключить свет в ванной или туалете.

Именно поэтому в большинстве случаев установка датчиков не только дает возможность чувствовать себя комфортно, но также оправдывает монтаж с экономической стороны. Автоматическое выключение света в туалете и ванной имеет в большинстве своем только плюсы.

Как правильно установить выключатель света вверх или вниз. Вверх или вниз —, как правильно установить выключатель?

Речь пойдет о выключателе, который ставиться на линию освещения. Вернее о том, как правильно осуществить его монтаж с учетом положения, по которому сразу было бы видно включен он или выключен. Исключение составляют выключатели со светодиодной подсветкой – там все ясно. Если светодиод светиться, то коммутационное устройство выключено, если нет, то оно включено.

У выключателей известных брендов имеются специальные метки или надписи фаз приходящих и отходящих. Остается только придерживаться их рекомендаций. Но основная масса выключателей, которые можно купить в торговой сети, таких особенностей не имеет. В каком положении будет клавиша/клавиши (вкл/выкл) коммутационного устройства такого типа нет действующих правил.

Ранее в Строительных Нормах и Правилах (СНиП) было четко указано, что выключатель, должен разрывать цепь питания нажатием на нижний край клавиши, а включать источник освещения нажатием вверх . Это и стало общепринятым на сегодняшний день правилом. Исходили из удобства т.к. при случайном нажатии он выключается, а не включается. А также ярким примером включения и выключения послужило такое устройство, как рубильник. Как известно, его можно выключить просто повиснув на его рукоятке, т.е. опустив вниз. Ведь легче опустить, чем поднять. И человек второпях так и поступает интуитивно в разных ситациях.

Выбор положения включения выключателя в принципе не имеет значения. Его ставят так как удобно пользователю. И если будет поставлено наоборот и даже боком, то это не будет считаться нарушением. В некоторых случаях производитель в инструкции по эксплуатации указывает как его правильно монтировать и тогда необходимо читать этот документ перед тем, как установить. В случае возникновения ситуации, когда не хватает оставленной для подключения длины провода и его включают наоборот. Нарушением это не считается.

Основное правило – на объекте все выключатели на линии освещения должны быть установлены одинаково, чтобы не возникало вопроса как его нажать. Главное в электромонтажных работах это обеспечить качественное и надежное соединение.

Подача электроэнергии от энергопоставляющей компании на объект любого назначения осуществляется после составления технического задания, получения технических условий, разработанного на его основании электрического проекта, выполнения необходимых монтажных работ с приемкой на каждом этапе соответствующими инстанциями.

Задача : по возможности избежать штрафных санкций или минимизировать сумму штрафа по предъявленному Акту о бездоговорном потреблении.

Как поставить сенсорный выключатель на светодиодную ленту. Сенсорный выключатель для светодиодной ленты

3 мин.

Электрика

Еще несколько лет назад владельцы квартир и загородных домов устанавливали традиционные системы освещения, а для их управления использовали обычные клавишные выключатели. С появлением на рынке светодиодных лент появился и сенсорный выключатель, который произвел настоящую революцию и с легкостью завоевал сердца потребителей во всем мире. Что это за изделие и как его грамотно использовать, узнаете в этой публикации.

Раскрываем секрет успеха

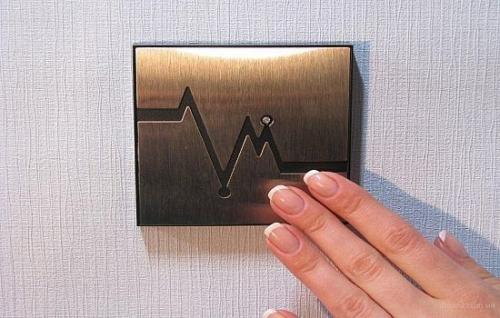

Современный сенсорный выключатель для светодиодной ленты — это кристаллическая панель с нанесенной на неё разметкой. Сегодня можно купить бытовые модели, разработанные для подключения к сети в 220 вольт. Приборы реализуются различной конфигурации, фактуры и цвета поверхности. Устройство можно подключить к светодиодной ленте длиной от 2 до 6 метров в зависимости от ее мощности.

• По способу управления освещением выключатели можно классифицировать на механические, электронные и дистанционные.
• По технологии монтажа приборы можно разделить на встроенные в алюминиевый профиль для светодиодной ленты, накладные и в виде модулей.
• В зависимости от типа подключения сенсорные выключатели для светодиодной ленты могут быть проходные, позволяющие управлять домашним освещением и разных мест, и непроходные, которые ограничены одним участком.

Где сенсорный выключатель станет лучшим помощником?

• Это отличное решение для обустройства рабочей зоны на кухне, позволяющее максимально комфортно готовить еду или мыть посуду.
• Изделия используется для подключения светильников бра, управления подсветкой многоуровневых подвесных потолков.
• Инновационные приборы помогут с освещением лестничных пролётов и подъездов.

Кроме того, такие устройства являются неотъемлемым атрибутом в системе «умный дом», позволяющие автоматизировать либо упростить включение и выключение света.

• Чтобы включить или выключить подобное устройство, достаточно легкого прикосновения пальца.
• Выключатель позволяет устанавливать оптимальный уровень яркости светодиодной ленты от 10% до 100%.
• Прибор не издает посторонних шумов при работе, неприятных звуков, устойчив к влаге, поэтому незаменим на кухне, где приходится дотрагиваться до выключателя влажными руками.
• Сенсорный выключатель – настоящий подарок для любого дизайнера, позволяющий реализовать самые смелые идеи при создании интерьера в квартире, загородном доме, кафе или ресторане.
• Благодаря миниатюрным размерам такое изделие легко устанавливается в профиль для светодиодной ленты.
• Светодиодный индикатор, встроенный в плату, светит приятным синим светом в режиме ожидания, что позволяет легко найти выключатель в темноте.

Независимо от сферы применения светильников данного типа, следует помнить, что схема подключения будет различной. На рынке представлен широкий выбор сенсорных выключателей, но при желании и наличии элементарных навыков можно изготовить и установить такое устройство самостоятельно, тем самым сэкономив деньги.

Четыре типа выключателей на выбор

Сенсорный выключатель для светодиодной ленты производится с дополнительными возможностями.

• С пультом дистанционного управления, позволяющим эффективно управлять многоцветной светодиодной лентой и так называемым контроллером, который работает исключительно в тандеме с пультом ДУ.
• С таймером, который гарантирует экономию потребления электроэнергии. Когдапустует, освещение не работает. Таймер дает возможность программирования освещения в определенное время суток.

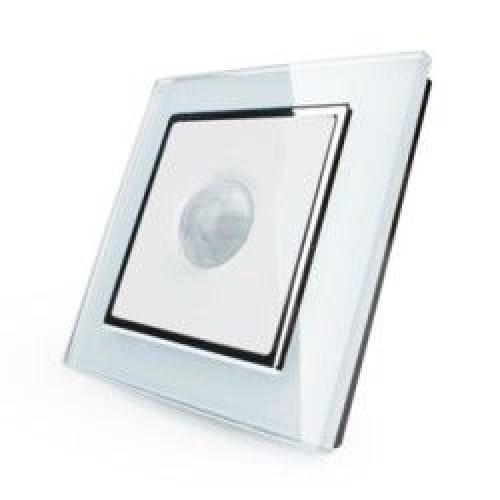

• Бесконтактная модификация сенсорного выключателя реагирует на колебания температуры или движение людей в зоне работы прибора.

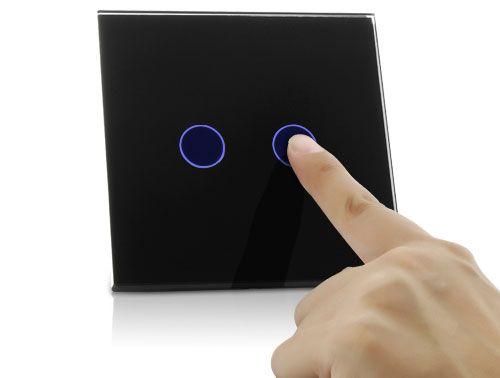

• Приборы с емкостным откликом могут реагировать на легкое прикосновение подушечек пальцев.

Важно помнить: Все разновидности выключателей сенсорного типа, используемые для светодиодных лент, могут оснащаться диммером, который позволяет эффективно регулировать уровень яркости освещения в помещении.

Конструкционные особенности прибора

Перед тем как создать новомодный гаджет самостоятельно, следует тщательно изучить его устройство и принцип действия.

Не забывайте! Вне зависимости от типа выключателя, подключаемого к светодиодной ленте, принцип действия остается неизменным.

Для любой модификации характерно наличие четырех основных элементов:

• Внешней (лицевой) части, за которой довольно часто устанавливается подсветка.
• Сенсорного датчика, который будет активировать сам прибор в зависимости от внешних воздействий.
• Коммутационной схемы, преобразующей сигнал в электрический ток, который активирует прибор освещения. В нашем случае это светодиодная лента.
• Корпуса, который может быть накладным либо встроенным. Соответственно, технология монтажа в каждом конкретном случае будет различной.
