Установка выключателей Livolo такая же, как и обычных клавишных выключателей?

Установка сенсорных выключателей не отличается от установки клавишных выключателей.

Сенсорные выключатели Livolo серии VL-C7XX устанавливаются в стандартную круглую монтажную коробку минимальной глубиной 50 мм.

Для подключения нужен только фазовый провод, нулевой – не требуется.

К монтажной коробке механизм крепится винтами, «распорных лапок» нет.

Панель устанавливается на обесточенный выключатель в соответствии с технологическими отверстиями в пластиковой рамке на стеклянной панели.

Нужно ли переделывать проводку для сенсорных выключателей Livolo?

Для установки выключателя Livolo не требуется специальной проводки. Устанавливается вместо обычного клавишного выключателя. Также можно заранее ознакомиться со схемами подключения.

Подключение сенсорных выключателей Livolo возможно под напряжением?

По соображениям безопасности любая работа под напряжением запрещена. Оставляя в стороне вопрос о запрете, подключение под напряжением выключателя может привести к повреждению его электронных компонентов.

В какой подрозетник (монтажную коробку) устанавливаются сенсорные выключатели Livolo?

Все выключатели серии VL-C7XX… монтируются в стандартную круглую монтажную коробку с минимальной глубиной 50 мм. К монтажной коробке механизм крепится винтами, «распорных лапок» нет.

Выключатель Livolo после установки стеклянной панели не работает должным образом, почему?

Данная проблема связана с некорректной установкой стеклянной панели.

1) Панель должна устанавливаться на обесточенный выключатель. При подаче питания выключатель программирует объемный датчик, который отвечает за вкл/выкл. При установке панели на не обесточенный выключатель, датчик не понимает, что потом установили панель. Ему необходимо перепрограммироваться.

Решение: отключите выключатель от питания на внутреннем щитке электрических распределительных устройств на 20-30 секунд, включите питание – подождите 1 минуту пока выключатель перепрограммируется.

2) Если проблема не исчезла, тогда:
- Обесточьте выключатель и снимите стеклянную панель.
- Вытащите сенсорную (синюю цветную) панель примерно на 2 мм. Это приблизит датчик к панели и сделает его более чувствительным.
- Проверьте винты крепления металлического суппорта выключателя к монтажной коробке – они не должны быть перетянуты, суппорт не должен быть изогнут.
- Установите панель. Она должна быть зафиксирована на все защелки.
- Включите питание – подождите 1 минуту пока выключатель перепрограммируется.

Датчики движения для включения света схема и принцип работы. Пошаговая инструкция подключения датчика без выключателя

Перед тем как подключать датчик света без переключателя к современному светильнику (согласно рассмотренной выше схеме «а») потребуется:

1. снять с купленного прибора заднюю крышку и найти колодку с тремя отходящими от нее проводами;
2. открыть находящуюся неподалеку распределительную коробку и найти не ней клеммы подключаемого осветителя;
3. подсоединить провод в черной изоляции к фазному проводу осветительного прибора (бра или люстры);
4. синий провод соединяется сразу в 3-х точках: на клемме датчика, с проводником того же цвета от осветителя и сетевой нулевой жилой, подводимой к распредкоробке;
5. красный конец от него нужно подключить к фазной шине сети.

По завершении коммутаций следует вернуть на место крышки самого прибора и распределительной коробки, а затем проверить работоспособность всей системы в целом.

Можно ли подключить датчик с выключателем и зачем это нужно

При наличии в квартире или доме ламп, оснащенных включенными в питающую цепь датчиками движения, допускается использовать в этой же схеме выключатель. Это может потребоваться в случаях, когда нужно работать неподвижно в данной зоне или включать освещение в помещении до входа в него.

Таким образом, потребность в выключателе объясняется особыми требованиями, когда нужно чтобы светом в данном месте можно было управлять независимо от наличия чувствительного элемента. Необходимость в использовании схемы с выключателем возникает и в тех случаях, когда предполагается использовать чувствительный прибор не регулярно (только в определенные периоды).

Когда выключатель замкнут, то осветитель горит постоянно. Если же его отключить – датчик активизируется и начинает действовать (работать на замыкание осветительной цепи при появлении человека). Что касается допустимости использования выключателя в срабатывающих от перемещения цепях – организовать такую коммутацию совсем несложно.

Как подключить выключатель с индикатором подсветки. ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Перед тем как начать работу по установке, нужно обязательно обесточить помещение.

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

— Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

— Аккуратно удаляем декоративную рамку.

— Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

— Ослабляем крепления проводов и отсоединяем их.

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

— Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

— Закрутить болты крепления к подрозетнику.

— Установить рамку и клавиши.

— Включить рубильник и проверить работоспособность устройства во всех режимах.

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей. Важно подключить их в правильном порядке.

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Источник: https://remont.ru-best.com/remont-kvartir/kak-pravilno-podklyuchit-sensornyy-vyklyuchatel-umnyy-sensornyy-vyklyuchatel-girer-wi

Схема электрическая функциональная. Что такое функциональная схема

Как правильно подключить выключатель света с двумя клавишами. Монтаж и схема подключения двухклавишного выключателя

Выбор места установки

Итак, вы планируете установить двухклавишный выключатель. Заранее обдумайте место его расположения. Важно, чтобы к нему был свободный доступ и никакие предметы интерьера его не загораживали. Учитывайте также требования по размещению: высота установки должна быть около 0,8 – 1 м от пола, расстояние до источников воды – не менее 60 см. Вообще устанавливать выключатель непосредственно в ванной комнате не рекомендуется, поэтому его выносят в коридор. Часто для управления освещением разделенных санузлов используются именно двухклавишные выключатели – их устанавливают между входными дверьми в ванную и туалетную комнаты.

На заметку! Если вы хотите купить двухклавишный выключатель со светодиодной подсветкой, учтите одно важное ограничение по использованию лампочек. Для такого устройства не подходят светодиодные лампы: при выключенном освещении может наблюдаться мерцание из-за токов утечки через разрядник подсветки.

Исходя из выбранного места и удаленности осветительных приборов подсчитайте необходимую длину провода. Лучше купить его с запасом, так как провода нужно будет резать, зачищать, соединять.

Монтаж предустановочных элементов

Если вы всерьез решили заняться электромонтажными работами, важно соблюдать все правила электробезопасности, а также вспомнить основы работы электроцепей из курса физики. Стоит помнить, что перед началом любых работ с проводкой необходимо отключить питание. От щитка питающий кабель тянут к месту размещения распределительной коробки. Ее, в свою очередь, устанавливают между предполагаемым местом монтажа выключателя и лампочками, которыми этот выключатель будет управлять. В коробке сходятся кабели от светильников и от выключателя. Как их соединить, мы расскажем чуть позже, так как это зависит от выбранной схемы подключения двухклавишного выключателя. Но сперва нужно все подготовить. Для крепления выключателя в стене монтируется подрозетник. В первую очередь выполняют цилиндрическое глухое отверстие, используя перфоратор с коронкой. Затем фиксируют внутри подрозетник. Аналогично монтируют и распределительную коробку. Затем готовят каналы под проводку: их штробят в стене с помощью штробореза или болгарки, делая две параллельные линии, а затем выдалбливают материал между ними перфоратором с долотом. В эти каналы укладывают проводку для соединения всех элементов схемы.

Источник: https://remont.ru-best.com/remont-kvartir/kak-podklyuchit-sensornyy-vyklyuchatel-k-svetodiodnoy-lente-vidy-pereklyuchateley-s

Проходной выключатель схема подключения на 2 точки с 2 лампами. Принцип работы проходного выключателя

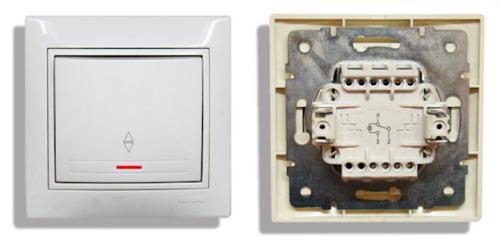

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

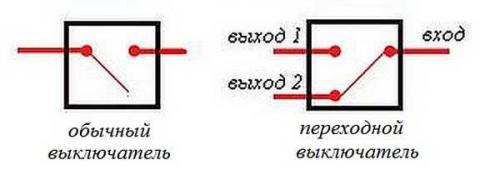

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

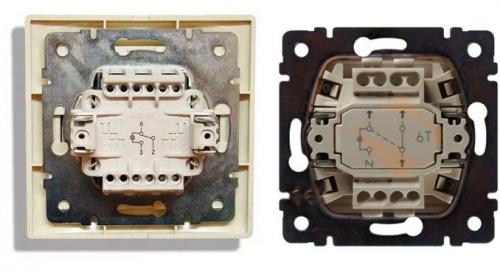

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

Схема соединений. Принципиальная электрическая схема.

На принципиальной схеме сохраняется последовательность и строение структурной схемы, но вместо общих функциональных блоков показывается полный состав элементов устройства (прибора), изображенных в виде условных графических обозначений . Каждая деталь изображена с тем числом выводов, которые имеются у реальных деталей, а соединения между выводами показаны таким образом, чтобы можно было детально проследить все цепи и соединения, и легко понять происходящие процессы и принцип работы прибора.

Для удобства чтения рядом с условным изображением детали указывают ее буквенно-цифровое обозначение , определяющее сведения о детали: функциональное назначение, место расположения и маркировку в схеме. Буквенно-цифровые обозначения указываются в сокращенной форме и состоят из определенного числа букв латинского алфавита и арабских цифр, записанных последовательно, в одну строку и без пробелов.

Буквенное обозначение берется из названия детали и указывается одной или двумя первыми буквами, например, R – резистор, С – конденсатор, VD – диод, VT – транзистор, SA – выключатель, ХР – двухполюсная вилка, EL – лампа осветительная и т.д.

Цифровое обозначение указывает порядковый номер однотипных деталей в схеме, например, R1 , R2 , R3 и т.д., либо VD10 , VD11 и т.д.

Нарисуем принципиальную электрическую схему настольной лампы, а для удобства чтения схемы, на первом этапе, ее основные элементы выделим прямоугольниками зеленого цвета.

Глядя на схему можно сказать, что для питания настольной лампы используется переменное напряжение электрической сети 220 В, которое через штепсельную вилку XР1 и выключатель SA1 подается на лампочку EL1 . Что все элементы рассчитаны на рабочее переменное напряжение 220 В, и что работа лампы осуществляется положением контакта выключателя SA1 : при замыкании контакта лампочка EL1 загорается, при размыкании — гаснет.

Из схемы видно, что верхний вывод вилки XР1 соединен с левым по схеме выводом контакта выключателя SA1 , правый вывод контакта выключателя соединен с верхним выводом лампочки EL1 , а нижний вывод лампочки соединен с нижним выводом вилки XР1 . Контакт выключателя SA1 показан в разомкнутом состоянии, что соответствует его начальному положению и отключенному состоянию настольной лампы. Электрическая связь между выводами элементов изображена отрезками горизонтальных и вертикальных линий.

И в то же время принципиальная схема нам не дает полного представления о настольной лампе, так как на ней не указаны сведения о конструкции лампы и размерах деталей. Дело в том, что при изучении принципа работы нет необходимости знать, как, например, выполнена лампочка (размер и форма колбы, тип и размер цоколя, сопротивление спирали и т.д.), какую конструкцию имеет выключатель или вилка. Если бы все эти сведения указывались на схеме, они бы только отвлекали внимание на ненужные подробности, не имеющие принципиального значения.

Но все же для расширения функциональности на принципиальных схемах указывают некоторую часть конструктивных данных элементов (мощность, тип, способ соединения), потому как в ряде случаев именно она оказывается главным и единственным документом, на который ориентируются при изготовлении, налаживании, обслуживании и ремонте аппаратуры.

Если же сравнивать структурную и принципиальную схемы, то общим для них является порядок расположения элементов и путь прохождения сигнала (в нашем случае электрического тока), который идет слева направо, т.е. в направлении привычном для обычного чтения. Однако на монтажных платах, шасси или панелях реальных устройств элементы могут располагаться иначе, подчиняясь правилам, направленным на сведение к минимуму паразитных связей между отдельными элементами, узлами, блоками. Поэтому расположение элементов внутри реального устройства может не соответствовать принципиальной схеме.

Рассмотренные структурная и принципиальная схемы предназначены в основном для изучения принципа работы, и в зависимости от вида дают наглядное представление о функциональной или элементной структуре. Чтобы иметь представление о конструктивном исполнении настольной лампы, примерном расположении элементов и способах соединения между ними служит схема соединений или монтажная схема .

Видео схема подключения проходных выключателей Livolo для управления освещением с двух мест
