Введение

Теплый водяной пол – это удобное и эффективное решение для обогрева дома. Он не только создает комфортную температуру в помещении, но и позволяет сэкономить на отоплении. В этой статье мы рассмотрим, как самостоятельно установить теплый водяной пол, какие материалы для этого необходимы и как сэкономить на процессе.

Выбор материалов

Перед началом работ важно правильно выбрать материалы. Основные компоненты теплого водяного пола включают:

Материал	Описание	Средняя цена
Трубы для теплого пола	Используются специальные трубы, устойчивые к высоким температурам и давлению.	От 100 до 300 рублей за погонный метр
Греющий котел или мат	Источник тепла для системы.	От 10 000 до 50 000 рублей
Искусственный камень или плитка	Напольное покрытие, которое будет установлен поверх теплого пола.	От 500 до 2000 рублей за квадратный метр
Клей для плитки	Необходим для надежной фиксации напольного покрытия.	От 200 до 500 рублей за ведро

Советы по выбору материалов

• Трубы для теплого пола должны быть устойчивы к высоким температурам и давлению.
• Греющий котел или мат должен быть рассчитан на площадь вашего помещения.
• Искусственный камень или плитка должны иметь высокую теплопроводность.

Пошаговая инструкция по установке

Установка теплого водяного пола требует внимания и соблюдения технологии. Давайте рассмотрим основные этапы работ.

Этап 1: Подготовка помещения

Перед началом работ необходимо подготовить помещение:

1. Очистите пол от старого покрытия и мусора.
2. Закройте стены и другие поверхности защитной пленкой.
3. Проверьте наличие необходимых инструментов и материалов.

Этап 2: Установка труб

Установка труб – это один из самых важных этапов:

1. Создайте схему расположения труб.
2. Прокладывайте трубы по схеме, закрепляя их на полу.
3. Проверьте герметичность соединений.

Этап 3: Установка напольного покрытия

После установки труб приступаем к укладке напольного покрытия:

1. Нанесите клей для плитки на подготовленное основание.
2. Уложите плитку или искусственный камень.
3. Затирите швы.

Как сэкономить на установке

Существует несколько способов сэкономить на установке теплого водяного пола:

Советы по экономии

• Используйте трубы с меньшим диаметром, если это возможно.
• Выберите более дешевый вариант напольного покрытия.
• Проведите работы самостоятельно, без привлечения специалистов.
• Используйте б/у материалы, если они находятся в хорошем состоянии.

Возможные ошибки и их устранение

При установке теплого водяного пола могут возникнуть следующие ошибки:

Ошибка	Причина	Решение
Неравномерное нагревание пола	Неправильная схема расположения труб	Пересчитать схему и перераспределить трубы
Утечка воды	Неправильное соединение труб	Проверить и заменить неплотные соединения
Повышенная температура пола	Слишком высокая температура теплоносителя	Установить терморегулятор

Связанные вопросы и ответы:

Какие материалы лучше всего использовать для устройства теплого водяного пола, чтобы сэкономить деньги

Теплый водяной пол — удобная и эффективная система отопления в частном доме. Вы можете сделать его с помощью специалистов или выполнить монтаж своими руками. В случае самостоятельной установки используйте советы из этой статьи, а также инструкции от производителей оборудования.

При выборе материалов для монтажа теплого водяного пола в частном доме выбирайте те, что среднего и выше среднего ценового сегмента. Особенно это касается труб, которые будут долгие годы “похоронены” в стяжке. Демонтаж дешевых и некачественных материалов обойдется в разы дороже. Если все-таки хотите сэкономить, то можно выбрать недорогой коллектор, насос и крепежи.

При обращении к специалистам, учитывайте отзывы и не стесняйтесь задавать вопросы. Например, те, что указаны ниже, в блоке «Вопросы-ответы». Так вы поймете, что перед вами действительно профессионал, сэкономите в дальнейшем время, деньги и нервы. Также будьте внимательны к выбору чистового напольного покрытия: убедитесь, что оно подходит для монтажа теплого водяного пола.

Как рассчитать необходимое количество материалов для теплого водяного пола в моем доме

На данном этапе вам понадобится схема помещения с указанием всех размеров и назначение каждого помещения, так как к различным типам помещения применяются разные требования к температурному режиму.

Назначение помещения	Оптимальная температура воздуха
Жилая комната	20-22°С
Кухня	19-21°С
Туалет	19-21°С
Ванная, совмещенный санузел	24-26°С
Мастерская, тренажерный зал	20-22°С
Прихожая, гардероб, вестибюль	16-18°С
Кладовая, техническое помещение	16-18°С

Важно, уточнить материал финишного покрытия пола и метод монтажа стяжки, а также уровень каждого этажа. Так как от этих факторов зависит уровень теплоотдачи системы . Это повлияет на шаг укладки, количество петель и способ монтажа.

Для проектирования теплых полов в частных домах, а также в помещениях, где водяной теплый пол является единственным источником отопления, рекомендуется прокладка контуров теплого пола по всей площади.

Коллекторы рекомендуется размещать как можно ближе к центру.

Определяем методы укладки петель в зависимости от размеров, формы и назначения помещений. Укладываем петли параллельно длинной стороне для уменьшения количества изгибов. При этом придерживайтесь минимальных отступов от стен (10-15 см) .

Чтобы избежать пересечения трубопроводов начинаем укладку по часовой или против часовой стрелки.

Помещения с большой площадью следует разделить на несколько контуров, для сокращения гидравлических потерь в системе. А малые можно скомбинировать в одну.

Определяем шаг укладки труб. Дополнительно можем рассчитать мощность и теплопотери, а также необходимый диаметр трубы.

После перечисленных действий выбираем один из удобных методов расчета количества трубы, и можем определить сколько трубы в среднем понадобится на 1 м²площади.

Какие есть способы снизить затраты на установку теплого водяного пола

Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30—40% экономичнее радиаторного. Вполне возможно сделать теплый водяной пол уже в готовом помещении, но оно должно отвечать определенным требованиям. Перечислим их.

Самый правильный трубопровод теплого пола — это тот, который проложен еще на этапе строительства дома

• Учитывая значительную толщину теплого водяного пола – от 8 до 20 см, высота потолков в помещении должна позволить смонтировать такую систему отопления. Необходимо также учитывать величину дверных проемов, которые в высоту должны быть не менее 210 см.
• Основание пола должно быть достаточно прочным для того, чтобы выдержать тяжелую цементно-песчаную стяжку.
• Основание для теплого пола должно быть чистым и ровным. Неровности не должны превышать 5 мм, так как перепады сильно влияют на ток теплоносителя в трубах, они могут привести к завоздушиванию контуров и повышению гидравлического сопротивления.
• В помещении, где планируется теплый водяной пол должны быть завершены все штукатурные работы, вставлены окна.
• Теплопотери в помещениях не должны быть более 100 Вт/м². Если они больше, то стоит подумать об утеплении, а не отапливать окружающую среду.

Можно ли сделать теплый водяной пол своими руками, не привлекая специалистов

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

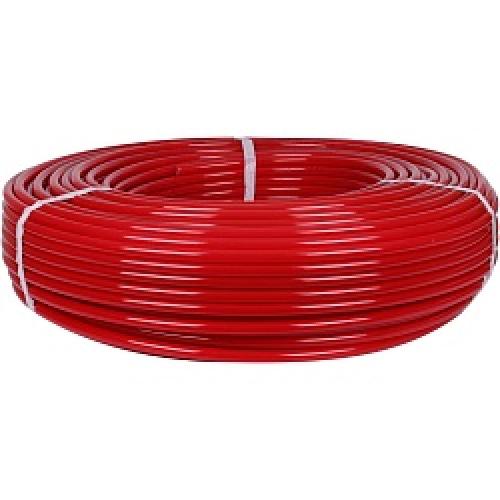

Виды труб и комплектующих, используемых в системе теплого пола

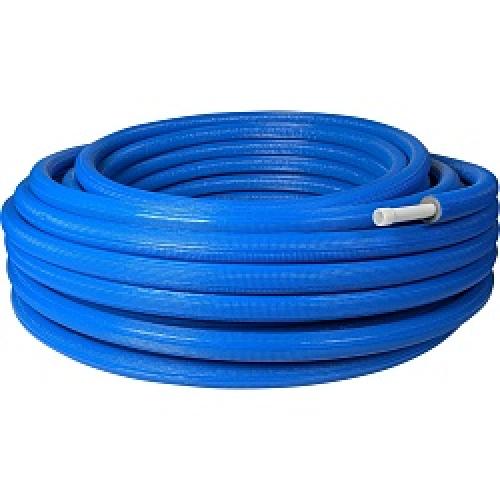

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как выбрать оптимальную систему теплого водяного пола для моего дома

Системы водяного теплого пола (ссылка на статью) стали темой жарких споров. Кто-то считает, что такие конструкции укладываются "на века" и безупречно служат. Однако многие отказываются от них по причине трудоемкости монтажа и дорогостоящего оборудования. Чтобы вам было проще принять решение, разберем минусы и плюсы системы.

6 ключевых преимуществ:

• Теплые водяные полы потребляют меньше электроэнергии , чем электрические. А значит, они экономически выгоднее.
• Теплые полы жидкостного типа подходят для капитального обогрева помещений . Эффект будет особенно ощутим в комнатах высотой до 1.7 м.
• Такой вид теплого пола прост в эксплуатации и редко подводит.
• Жидкостный теплый пол абсолютно безопасен для здоровья . Он не сушит воздух, не издает шума и вредных излучений.
• Система быстро и равномерно нагревает комнату . Даже после выключения конструкции жидкий теплоноситель в контуре надолго сохраняет температуру.
• Гидравлический теплый пол сочетается практически со всеми финишными отделочными материалами : паркетом, плиткой, ламинатом, линолеумом, пробкой.

Теперь о минусах:

Главный недостаток — риск протечек . Если обнаружится такая неполадка, придется демонтировать напольное покрытие и вскрывать стяжку. Поэтому лучше сразу выполнять монтаж "на совесть".

Кстати, монтаж конструкции довольно трудоемкий . Поэтому лучше поручить дело специалистам или изучить техническую сторону вопроса. А после укладки трубопровода обязательно протестируйте систему и изучите правила эксплуатации теплого пола.

Еще один минус системы жидкостного пола — дорогостоящее оборудование. Придется приобретать котел, коллектор, насос, датчики. Зато эти приспособления позволят не зависеть от центрального водоснабжения.

Важно! Некоторые жители многоэтажных домов пытаются запускать теплый пол от центрального водоснабжения. Такие работы обязательно придется согласовывать с коммунальными службами. Однако одобрение случается редко, поскольку при интеграции обогревательной конструкции резко повышается нагрузка на общую систему.

Какие есть плюсы и минусы теплого водяного пола по сравнению с другими системами отопления

Шаг петель тёплого пола и диаметр труб должны определяться теплотехническими и гидравлическими расчётами. Для облегчения задачи выбора шага петель можно воспользоваться практической табл. 2 .

Таблица 2. Рекомендуемый шаг труб тёплого пола

Следует учесть, что шаг петель менее 100 мм трудно осуществить на практике из-за маленького радиуса изгиба трубы, а шаг более 250 мм не рекомендуется, так как возникает ощутимая неравномерность прогрева тёплого пола. Существует несколько способов раскладки петель тёплого пола по помещению ( рис. 3 ). Наиболее предпочтительным вариантом является укладка двойным меандром («улиткой»).

По сравнению с раскладкой «змейкой» этот вариант имеет следующие преимущества:
• количество труб на 10–12 % меньше;
• гидравлические потери ниже на 13–15 %. Это объясняется тем, что при двойном меандре значительно меньше «калачей» (элементов поворота трубы на 180°);
• прогрев пола идёт более равномерно по всей площади из-за чередования подающей и обратной труб. Однако из-за этого же при такой раскладке не следует задавать расчётный перепад температур теплоносителя выше 5 °С.

Трубы тёплого пола нужно раскладывать таким образом, чтобы теплоноситель сначала поступал к наиболее холодным зонам помещения (окна, наружные стены). Трубы укладываются с отступом от стен и перегородок на 150 мм.

Рис. 3. Способы раскладки петель тёплого пола

Для равномерного прогрева греющей плиты тёплого пола трубы должны прокладываться по возможности параллельно друг другу. Наращивать петли тёплого пола допускается только с применением пресс-фитингов или надвижных фитингов (при этом сопротивление фитингов включается в гидравлический расчёт), так как они относятся к неразъёмным соединениям и могут замоноличиваться в строительные конструкции.

Максимальная длина одной петли тёплого пола определяется возможностями циркуляционного насоса. Для коттеджных и квартирных систем экономически целесообразной считается система напольного отопления, расчётные потери давления в которой не превышают 20 кПа (2 м вод. ст.).

Руководствуясь этим требованием, задавшись перепадом температур теплоносителя, шагом труб и температурой поверхности пола, можно рассчитать максимальную длину одной петли для конкретного типа труб ( табл. 3 ).

Таблица 3. Максимальная длина петли при шаге труб 150 мм

Температура поверхности пола, °С	Максимальная длина петли (м) при перепаде температур теплоносителя 5/10 °С, для труб размером
35	51/79	54/84	88/137

Площадь пола, обслуживаемая одной петлёй, зависит от принятого шага труб и в квадратных метрах примерно равна шагу труб, выраженному в сантиметрах. То есть, при шаге труб 15 см площадь обслуживаемого пола составляет ориентировочно 15 м². Подводящие участки труб от коллектора до обслуживаемого петлёй помещения следует теплоизолировать с помощьюили гофрокожуха ( рис. 4 ).

Это делается по двум причинам:
• во избежание перегрева пола на участках прокладки подводящих трубопроводов;
• теплопотери на подводящих участках, как правило, не учитываются при теплотехнических расчётах тёплого пола, а они, при достаточной удалённости петли от коллектора, могут быть весьма значительны.

После укладки труб следует выполнить исполнительную схему, где указать точную привязку осей труб. Это необходимо, чтобы при дальнейших работах или ремонте не повредить трубу.

Рис. 4. Теплоизоляция подводящих участков трубопроводов

Устройство краевых зон

В случае, когда напольное отопление не может полностью восполнить теплопотери помещения, можно попытаться компенсировать недостачу тепловой энергии устройством краевых зон. Краевые зоны – это участки тёплого пола с повышенной температурой поверхности пола, которые устраивают, как правило, вдоль наружных стен на ширину не более 1 м.

Повысить удельный тепловой поток в краевых зонах можно несколькими способами:
• уменьшить шаг труб ( табл. 4 ; рис. 5 А );
• использовать отдельную петлю с повышенной температурой теплоносителя ( рис. 5 В );
• использовать отдельную петлю с увеличенным диаметром трубы ( табл. 5 );
• использовать отдельную петлю с повышенной температурой теплоносителя, уменьшенным шагом и увеличенным диаметром труб.

Таблица 4. Влияние шага трубы на изменение удельного теплового потока (по отношению к шагу 15 см)

Таблица 5. Влияние диаметра труб на изменение удельного теплового потока (по отношению к наружному диаметру 16 мм)

Применение отдельных петель с повышенной температурой теплоносителя имеет смысл использовать, когда имеется несколько помещений с краевыми зонами. В этом случае трубопроводы краевых зон можно обслуживать отдельным насосно-смесительным узлом.

В любом случае температура поверхности пола в краевых зонах не должна превышать 31 °С, а также температуры, на которую рассчитано финишное напольное покрытие.

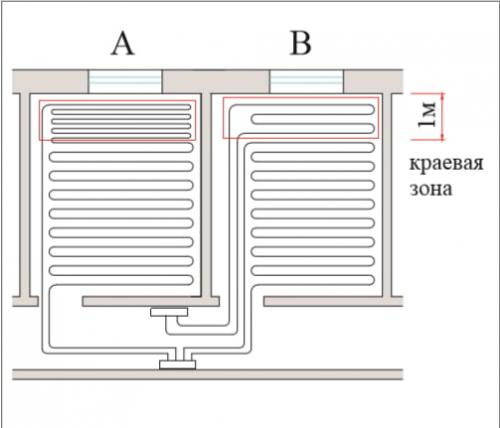

Рис. 5. Варианты устройства краевых зон тёплого пола

Примечания:Марки не менее 400.Крупностью не менее 0,5 мм.Рекомендуемое использование.

Как правильно проложить трубы для теплого водяного пола, чтобы избежать протечек

1 - Водяной теплый пол система - "низкотемпературная система" ниже чем выдает котел в большинстве случаев, и для этого понижения применяются смесительные узлы и трехходовые смесители -

механические трехходовые смесительные клапаны

термостатические трехходовые смесительные клапаны

которые понижают температуру в теплый пол.

Вся система водяного теплого пола должна циркулировать полностью независимо. Циркуляционный насос или насосы почти всегда один или несколько - нужны.

Котел должен нагреть всех от этого у котла температура подачи примерно 70⁰С как правило это требует холодная вода которую делают горячей нагревая буферную ёмкость которая дает оптимальный комфорт горячего водоснабжения.

Температуру для ног надо примерно 26⁰С - 31⁰С над финишной поверхностью оптимальная для комфорта температура. Выше 32 и более крайне не рекомендуется, это понижает иммунитет людей которые будут ходить босиком.

подача в бетон - не более 55⁰С по СНиП

подача в бетон - чем ближе к 32⁰С тем лучше… от 35⁰С - до 40⁰Сдопустимо

1 - Водяной теплый пол система - "низкотемпературная"

для ног не более 31⁰С

подача в бетон - не более 55⁰С по СНиП

подача в бетон - чем ближе к 32⁰С тем лучше… от 35⁰С - до 40⁰Сдопустимо

Водяной тёплый пол - низкотемпературная система отопления, где теплоноситель подается с температурой 35-45⁰С. По нормативным правилам максимально возможная температура 55⁰С.

Теплый пол - отдельный циркуляционный контур, который требует дополнительного циркуляционного насоса. Лишь в редких случаях он может отсутствовать.

У теплого пола ограничена температура поверхности - 26-31⁰С. Перепад температуры между подачей и обраткой должен составлять не более 10⁰С.

Также, ограничена скорость протока теплоносителя – не более 0,6 м/сек.
