Как установить двойную внутреннюю розетку с заземлением. Схема подключения двойной розетки с заземлением

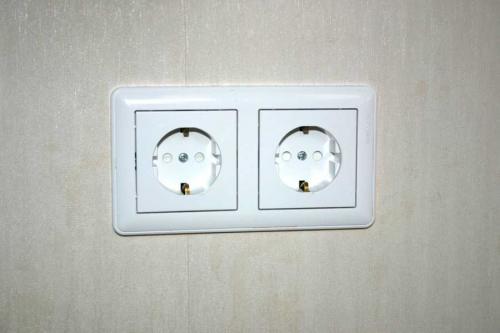

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.
Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.
Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.
После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.
Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.
Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.
Как подключить двойную розетку legrand. Как подключить двойную (сдвоенную) розетку
Типы двойных розеток
Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов. Относительно модификации устройства могут быть двух видов:
- Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
- Открытые – розетки стандартного вида.
Типы двойных розеток
Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.
Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.
В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.
Такие типы устройств различить несложно.

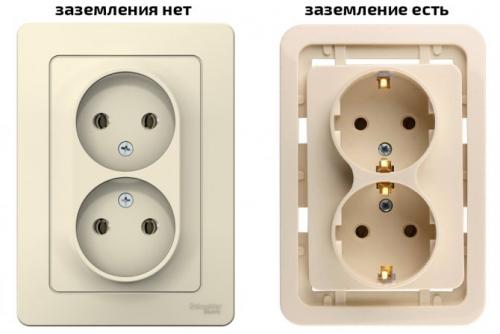

Двойные розетки с заземлением и без него
Существуют конструкции, защищенные от влаги, а также от пыли и грязи.
Другие виды конструкций:
- наружные;
- скрытые (внутренние);
- стандартные;
- полярные.
Цены на розетки двойные накладные
Розетка двойная накладная
Классификация
Разнообразие современных моделей, предлагаемых производителями – впечатляет. В основном они характеризуются по трём важным моментам, которые нужно всегда учитывать:
- Штепсельная вилка электроприбора, от которой зависит форма разъема;
- Страна-производитель;
- Материал, задействованный в процессе изготовления.
Двойные розетки бывают различной конфигурации, вида, формы, модификации. Различаются по разъемам, используемым в разных странах. На российском рынке и в СНГ – они круглые, отличаются между собой лишь диаметром. Для защиты от детского любопытства изготовляются с защитными крышками и шторками.
Чаще всего применяются следующие виды устройств с двумя гнёздами:
- Внутренние;
- Наружные;
- Накладные;
- Встраиваемые;
- Навесные;
- С заземлением;
- Пружинные;
- Обычные, без заземления;
- Штекерные;
- С заземлением и защитной рамкой;
- С закрытыми гнёздами;
- Со шторками;
- Имеющие резиновые прокладки для защиты от влаги и сырости;
- С защитным отключением;
- С встроенным таймером;
- С кнопкой, встроенной в устройство, при нажатии на которую выбрасывается штепсельная вилка;
- С закрывающейся крышкой.
Установка двойной розетки в один подрозетник
Двойная розетка состоит из двух штепселей, но устанавливается в один подрозетник. С применением определенных инструментов самостоятельно установить изделие несложно, нужно только соблюдать некоторые правила.
Инструменты для установки двойной розетки
Набор инструментов, необходимых для присоединения двухгнездовой розетки:
- отвертка, по размеру соотносимая с шурупами конструкции;
- отвертка, покрытая диэлектриком;
- кабель (при замене изделия не потребуется);
- перфоратор;
- розетка;
- ножик;
- саморезы;
- кусачки;
- мультиметр.
Что нужно знать перед тем, как подсоединять двойную розетку?
Перед тем, как приступать к установке конструкции необходимо провести некоторые предварительные мероприятия:
- выбор места для розетки;
- прокладка кабеля;
- монтаж подрозетника;
- выбор определенного типа розетки.
Выполнить установку устройства самостоятельно будет проблематично без представления о том, чем в электрике являются фаза и ноль. Так называются проводники электричества в розетке. Через фазный электропровод подается ток, нулевой же служит для защитного зануления конструкции. В новых видах розеток встречается и третий кабель – защитный нулевой, дополнительно оберегающий изделие и предотвращающий замыкание.
Обычно фаза располагается справа, но не лишним будет проверить ее положение. Для этого воспользуйтесь специальной отверткой-тестером или мультиметром. Руки необходимо обезопасить резиновыми перчатками. При тестировании отвертка укажет на местонахождение фазного провода световым сигналом. После проведения измерений линию обязательно нужно обесточить.

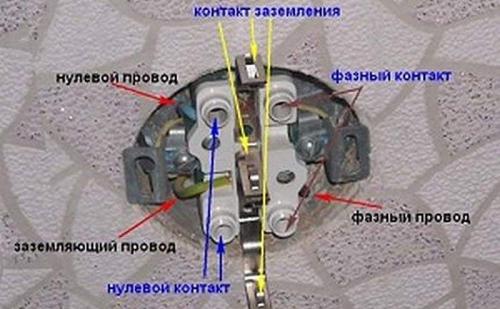

В помещении, где предусмотрено заземление, у розетки также имеется заземляющий контакт. «Земля» присоединяется только к центральной клемме прибора.

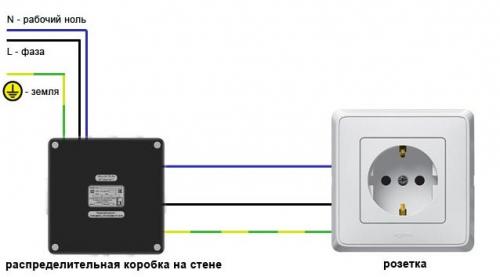

Визуальная схема подключения розетки
Цены на розетки двойные с заземлением
Розетка двойная с заземлением
Инструменты и материалы
Из инструментария мастеру будут необходимы крестовидная и плоская отвертки, пассатижи, приспособление для зачистки оплетки (например, канцелярский нож), уровень. Если планируется установить устройство на новое место, для сверления гипсокартона, бетона или дерева потребуется перфоратор.
Чтобы установить розетку, необходимы дополнительные материалы:
- изоляционная лента;
- подрозетник;
- саморезы.
Кабель из соответствующего материала будет нужен, если придется сделать новую розетку, а не поменять старую. Если есть возможность, рекомендуется прокладывать провода в гофру — это дополнительная мера безопасности от пожара.
Как подключить двойную розетку с четырьмя проводами. Сборка розетки с четырьмя проводами и для чего они нужны
Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.
Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.
Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.
Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.
Источник svouimirukami.ru
Разобраться какие провода подключать весьма просто.
Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.
После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.
Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.
Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.
В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.
Установка двойной розетки schneider electric. Розеток много не бывает: Правило «Плюс одна»

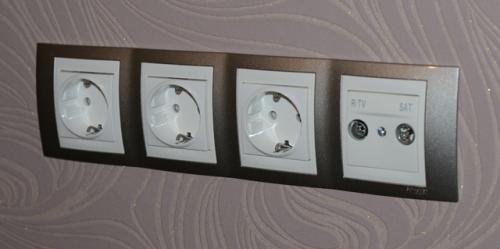

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.
Необходимый минимум розеток в месте расположения телевизора

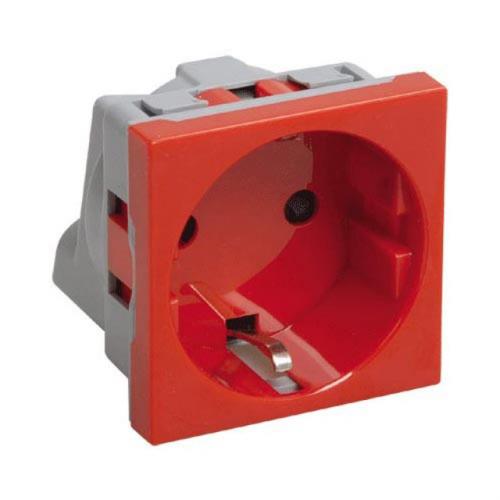

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».
Как подключить розетку с заземлением. Особенности монтажа
Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.
Как провести заземление к розетке: варианты
В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:
- Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
- Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.
Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.
Расположение фазы и ноля
Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.
Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:
- у ноля — синий, сине-белый;
- у фазы — черный, красный или коричневый;
- у заземления — желто-зеленый.
Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.
Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!
Подключение проводов: специфика
В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.
Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.
Место для розетки
Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.
Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.
Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.
Монтирование розетки
Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:
- Обесточить квартиру путем выключения автомата или выкручивания пробок.
- Отметить на стене место для подрозетника (стакана) карандашом.
- Сделать нишу с нужными размерами перфоратором.
- Замесить небольшое количество гипса (цемента, алебастра).
- Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
- Через 20 минут закрутить крепежные болты на стакане.
Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).
После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.
Розетка открытой проводки
Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.
