Подключение двойной розетки с заземлением. Схема подключения двойной розетки с заземлением

07.01.2020 в 09:42

Подключение двойной розетки с заземлением. Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko - монтаж кабеля

Viko или Vi-ko - бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь - турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это - зажимы.
Раскурочиваем двойной блок Viko "розетка + выключатель":

Подключение двойной розетки с заземлением. Схема подключения двойной розетки с заземлением

Подключение двойной розетки с заземлением. Схема подключения двойной розетки с заземлением 01

Переворачиваем и смотрим, куда же крепятся провода (кабели):

Подключение двойной розетки с заземлением. Схема подключения двойной розетки с заземлением 02

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь - для удобства параллельных соединений.

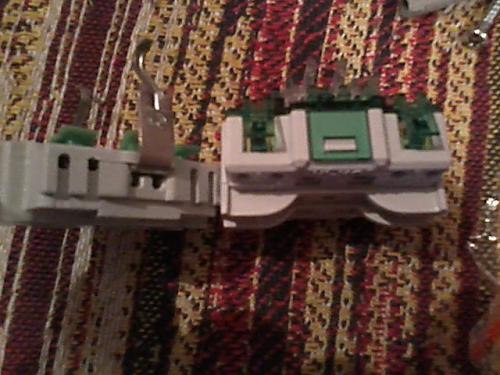

Вверху у каждого контакта есть пластмассовая защёлка (на фото - зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Подключение двойной розетки с заземлением. Схема подключения двойной розетки с заземлением 03

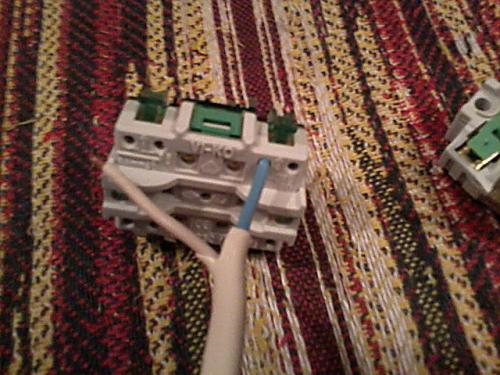

Это не "система нипель", как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А - 1-1.5мм кабель).

Подключение двойной розетки с заземлением. Схема подключения двойной розетки с заземлением 04

Источник: https://remont.ru-best.com/dizayn/kak-pravilno-podklyuchit-rozetku-dvoynuyu-dvoynaya-rozetka-eto-vynuzhdennaya-mera

Двойная розетка в два подрозетника. Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

  • установка двойной розетки;
  • монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

  • возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
  • более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

  • меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
  • суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
  • штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90oпри установке.

Вывод: замена одинарных розеток двойными экономична, но применима для увеличения количества точек подключения лишь маломощных приборов. При выполнении капитального ремонта жилья лучше монтировать блоки из нескольких одинарных розеток.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

  • Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.

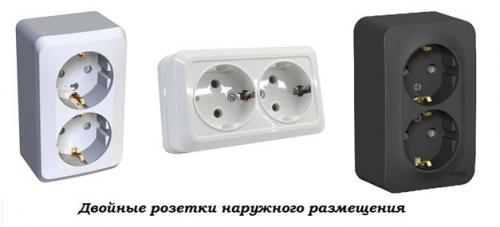

  • Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Подключение двойной розетки с заземлением. Схема подключения двойной розетки с заземлением 05Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

Установка двойной розетки Schneider Electric. Монтаж розетки и выключателя на примере серии Sedna от Schneider Electric

Установка двойной розетки Schneider Electric. Монтаж розетки и выключателя на примере серии Sedna от Schneider Electric Монтаж в стене электрической точки (розетки или выключателя) с первого взгляда может показаться довольно простой и малозначимой задачей по сравнению с остальными операциями, производимыми при ремонте помещения (выравнивание, оштукатуривание, покраска стен и т. п.). Однако, постигая все тонкости данной операции, начинаешь сомневаться в её простоте. Судя по вопросам и отзывам на форумах тех, кто пытается делать эти работы своими руками, понимаешь, лёгкость монтажа бесценна! Специалисты ЗАО «Шнейдер Электрик» поделились с нами секретами правильного и безопасного монтажа электро-установочных изделий и монтажных коробок,а также дали полезные советы. В мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Sedna.

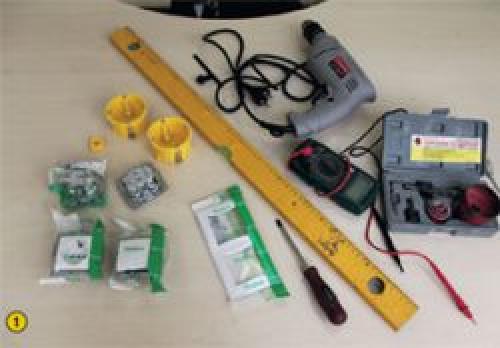

ПОДГОТОВКА К РАБОТЕ. РАЗМЕТКА И СВЕРЛЕНИЕ

Установка двойной розетки Schneider Electric. Монтаж розетки и выключателя на примере серии Sedna от Schneider Electric Для монтажа установочной электротехнической коробки понадобится: электрическая дрель или мощный шуруповерт, коронка для сверления отверстия диаметром 68 см, крестовая или плоская отвертка, электротехнический и монтажный ножи, монтажный уровень (1).

На место предполагаемого размещения пары розетка-выключатель наносим разметку по уровню (вертикаль и горизонталь) (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). Дрелью со специальной коронкой высверливаем гипсокартон (6).

Обратите внимание, что при проведении всех стадий монтажа электроустановок электрическая проводка должна быть обесточена, и в этом необходимо дополнительно убедиться. Монтажным ножом удаляем перегородку, возникшую между отверстиями (7), и вытаскиваем провода наружу.

МОНТАЖ УСТАНОВОЧНОЙ КОРОБКИ

У коробок удаляем заглушки, которые отвечают за соединение коробок между собой. Сначала заглушки следует надрезать монтажным ножом, а затем выдавить пальцем (8, 9). Теперь две установочные объединяем в одну конструкцию с помощью соединительного элемента (10, 11, 12). Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля (гофры). Она легко выламывается пальцем (13). Далее заводим кабель в коробки (14).

Следует заметить, что для удобства монтажа кабель в гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (15).

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

Розетки и выключатели, в частности изделия Schneider Electric серии Sedna, устанавливают в монтажные коробки двумя вариантами: 1) крепеж винтами на монтажной коробке с помощью суппорта (монтажной пластины) изделия, 2) крепеж монтажными лапками. Второй вариант может использоваться как дополнительное крепление.

Опять же заметим, что все работы должны производиться при снятом напряжении, о чем стоит удостовериться непосредственно в месте монтажа с помощью измерительного прибора или тестера напряжения.

Перед установкой розеток и выключателей необходимо провести подготовительные работы, а именно зачистить жилы кабеля согласно маркировке на изделиях, сделать разводку кабеля внутри монтажных коробок, развести жилы кабеля (16).

С розетки с помощью отвертки снимаем лицевую панель (17, 18, 19), жилы кабеля заводим в клеммные зажимы (20), затягиваем винты клемм (21). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта (22, 23, 24), фиксируем с помощью поворота изделия (25). Придерживая розетку, затягиваем винты, но не до самого упора.

Лишнюю жилу кабеля, предназначенного для выключателя, изолируем на оболочке кабеля (26). Кстати, эту жилу нельзя назвать лишней. В случае, если вы захотите заменить лампы, например на низковольтные галогенные, или вам потребуется регулировка мощности этих ламп (то есть понадобится применить специальное устройство — диммер), у вас не возникнет никаких проблем. Но это уже совсем другая тема.

Далее монтируем выключатель (27). Снимаем клавишу и вынимаем специальный адаптер с внутренней стороны клавиши (одна из особенностей серии Sedna) (28, 29, 30).

Зажимая кнопки быстрозажимных контактов пальцами (31, 32), заводим жилы кабеля. Аналогично розетке производим установку выключателя в монтажную коробку (33, 34, 35). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки (33, 36) до конца.

Подтягиваем винты монтажных лапок для более жесткой фиксации (37). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

ФИНАЛЬНЫЕ РАБОТЫ

Устанавливаем двухпостовую рамку (38), лицевую панель розетки, фиксируя ее винтом (39, 40). Перед тем как надеть крышку выключателя, следует установить адаптер выключателя (41), вжав его до характерного щелчка. Далее с небольшим усилием защелкиваем клавишу (42, 43). На этом монтаж считается завершенным.

Как подключить розетку с заземлением. Безопасность в электромонтажных работах

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

  • На щитке отключите электроснабжение;
  • Внимательно осмотрите щит и убедитесь, что электричество отключено;
  • Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
  • Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
  • Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
  • Снимаем внешнюю изоляцию;
  • Зачищаем концы проводов.
  • Подключаем кабели к розетке и затягиваем винт;
  • К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
  • Фиксируем корпус с помощью винтов;
  • Закручиваем крышку корпуса.

Как правило все двойные розетки имеют 3 контакта для подключения: фаза, нейтраль и «земля».  То есть, подключение двойной розетки выполняется точно также, как и одинарной. Вся коммутация проводов между 3 входными контактами и выходами розеток для удобства выполнена производителем внутри изделия.

  1. Для подключения двойной розетки нужно провести несколько подготовительных действий — определяем принадлежность всех проводов, рассматриваем маркировку (не забывайте выполнять проверку индикаторной отверткой).
  2. Защищаем концы всех проводов, которые подводят электричество к розетке.
  3. Удаляем из розетки крышку.
  4. Ослабляем все болты, что расположены на клеймах.
  5. Каждый конец провода, что выведен из розетки, подводим к соответствующим контактам, закрепляем в отверстиях клемм. Такие провода как фазный, а также нулевой можно легко подключать, не учитывая их функциональности. Это говорит о том, что их можно даже менять местами. Но, заземляющий провод нужно в обязательном порядке подключить ко клеммнику, который обозначен как «РЕ»  или выделен специальным обозначением, означающим заземление (смотреть рисунок выше).
  6. Крепим корпус с помощью саморезов к коробке в стене, а провода прячем в корпус.
  7. С помощью лапок фиксируем корпус и затягиваем винты.
  8. Проверяем затяжку каждого болта и устанавливаем крышку розетки.

Двойная розетка или две одинарные. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Как подключить розетку 4 провода. Подготовка к установке сетевой розетки

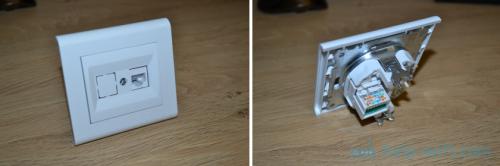

В этой статье речь пойдет именно о встраиваемых розетках, так как есть еще наружные (для наружной проводки, когда кабель проложен не в стене) . Но порядок и сама схема подключения наружных розеток примерно такая же. Для начала нужно купить саму компьютерную розетку. Можете взять любую. Если хотите что-то более качественное, красивое и как правило легкое в установке – не экономьте (не покупайте самые дешевые) . У меня розетка Makel. Недорогая. Что-то в районе 130 грн. (340 рублей) . Есть еще много хороших вариантов от Schneider, Legrand, VIDEX, VIKO, Werkel, Lezard. Есть двойные розетки, есть с рамками и без них. Вот моя:

Как подключить розетку 4 провода. Подготовка к установке сетевой розетки

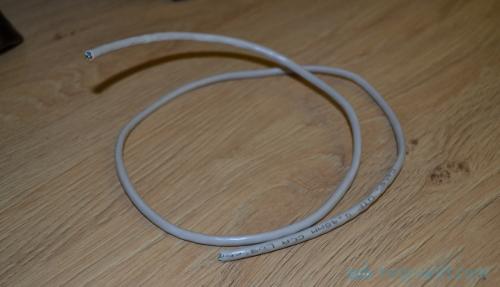

К розетке прокладывается кабель витая пара категории CAT5Е, или более продвинутый Cat.6. Это четырехпарный экранированный кабель. Розетка должна соответствовать категории кабеля. На розетке есть эта информация. У меня кабель CAT5Е и розетка тоже CAT5Е. Максимальная длина кабеля 100 метров.

Как подключить розетку 4 провода. Подготовка к установке сетевой розетки

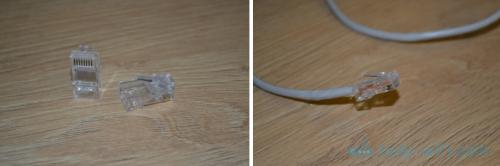

Значит с одной стороны кабель подключается к компьютерной розетке, а с другой стороны обычно обжимается в коннектор RJ-45, и подключается к роутеру, модему, коммутатору.

Как подключить розетку 4 провода. Подготовка к установке сетевой розетки

В этой статье я не буду писать о том, как обжать сетевой кабель. На эту тему у нас уже есть две инструкции:

  • Как обжать витую пару в RJ-45? Сетевой кабель своими руками
  • Как обжать сетевой кабель без инструмента (отверткой)

И еще может пригодится эта статья: как удлинить интернет кабель (сетевой кабель) .

Все это сетевое оборудование можно купить в специализированных магазинах. Так же компьютерные розетки, сетевой кабель, коннекторы обычно продаются в магазинах цифровой техники.

Сетевой кабель должен быть проложен в обычный подрозетник. В который после подключения будет установлена и закреплена наша розетка. Если вы еще не проложили сетевой кабель, но собираетесь это делать, то оставляйте запас кабеля. Вроде как рекомендуется 1 метр. Но мне кажется, что это много. Думаю, 50 сантиметров будет более чем достаточно.

Еще один момент: способ подключения сетевой розетки может отличаться в зависимости от производителя. Именно сам процесс подключения витой пары и ее фиксации (зажима) в модуле розетки. Для подключения таких розеток специальный инструмент не нужен.

Источник: https://remont.ru-best.com/dizayn/kak-pravilno-podklyuchit-rozetku-dvoynuyu-dvoynaya-rozetka-eto-vynuzhdennaya-mera

Видео как подключить двойную розетку к 220В
