Котлы газовые на баллонном газе. Как правильно выбрать и использовать газовый котел, работающий на баллоном газе

16.07.2022 в 11:11

Котлы газовые на баллонном газе. Как правильно выбрать и использовать газовый котел, работающий на баллоном газе

Отсутствие газовой трубы в загородном поселке – это не является причиной отказа от использования котлов, работающих на газе. В настоящее время производители стараются найти способы, чтобы обеспечить потребителей агрегатами, которые бы работали в автономном режиме и при этом были удобны в обслуживании. К категории таких отопительных агрегатов отнесем газовый котел на баллоном газе.

Котлы газовые на баллонном газе. Как правильно выбрать и использовать газовый котел, работающий на баллоном газе

В чем его отличия от обычных газовых котлов, работающих на магистральном топливе?

  • Во-первых, это уменьшенные габаритные размеры.
  • Во-вторых, более низкая цена изделия плюс низкая цена самого сжиженного газа по сравнению с магистральным.
  • В-третьих, возможность работать на газе с низким давлением. Для работы котла данного типа достаточно 3-4 бара в системе подачи топлива.
  • В-четвертых, они более производительны.
  • В-пятых, обладают более высоким коэффициентом полезного действия, до 95%. Этот показатель выше только потому, что в сжиженном топливе меньше сернистых соединений, которые уменьшают эффективность сгорания.

По всем остальным показателям это все те же газовые котлы, работающие на магистральном топливе. Они могут быть одноконтурными или двухконтурными, напольными и настенными и так далее. Кстати, газовый котел на сжиженном газе легко можно перевести на газ магистральный. Так что можно считать этот тип комбинированным, в каком-то смысле этого слова. Для этого придется поменять форсунки и некоторые другие приборы, отвечающие за подачу топлива. Процесс этот несложный, он подробно описан в приложенной к агрегату инструкции. Так что мужчина, который может работать с газовым ключом, спокойно справится с этой процедурой.

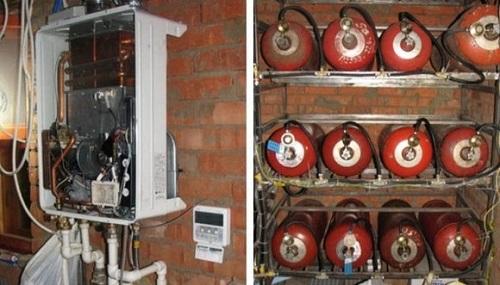

Котлы газовые на баллонном газе. Как правильно выбрать и использовать газовый котел, работающий на баллоном газе

Экономное расположение баллонов

Классификация

Как и все традиционные газовые котлы, агрегаты этой модификации разделяются по нескольким показателям и нормам. Современный отечественный рынок готов предложить модели от огромного количества производителей: отечественных и зарубежных.

Конечно, необходимо отметить, что все предлагаемые отопительные приборы отличаются своеобразными приспособлениями и элементами, стоимостью и техническими характеристиками. Поэтому необходимо тщательно разобраться во всех моделях и определить, какая из них лучше всего подходит к системе отопления вашего дома.

  • Тип модели. Об этом уже было сказано выше, что газовые котлы, работающие на сжиженном топливе, могут быть одноконтурными, двухконтурными, с открытой или зарытой топкой, настенные или напольные. Поэтому выбор будет основан на следующем: какой тип отопительной системы вами выбран, есть ли необходимость организации системы горячего водоснабжения, установлен ли в котле циркуляционный насос или нет. Не забывайте о мощности отопительного агрегата. Чем больше дом, тем мощнее прибор вам придется приобретать.
  • Коэффициент полезного действия всегда считался одним из основных критериев выбора. С котлами этого типа исключений нет. Поэтому обращайте внимание на паспорт изделия, где указан КПД. Чем он выше, тем экономичнее в топке сгорает топливо, тем меньше ваши затраты.
  • Мощность – это основа выбора. Поэтому предварительно рекомендуем точно рассчитать данный необходимый показатель. Для этого рассчитывается количество тепла, с помощью которого можно будет довести температурный режим здания до нормального.
  • Не последний критерий выбора – производитель. В этом плане можно сказать только одно – выбирайте агрегаты от известных компаний, которые доказали, что их продукция самая лучшая. Но не забываем, что соотношение цена-качество должны находиться в оптимальном соотношении.

Газовый котел на пропане расход. Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Газовый котел на пропане расход. Методика расчета для природного газа

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно узнать расход топлива в сутки (умножить на 24 часа), в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Удельная теплота сгорания в кКал

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

  • средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
  • в день — 11,2 кВт * 24 часа = 268,8 кВт;
  • в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Газовый котел на пропане расход. Методика расчета для природного газа

Фактический расход газа на отопление еще зависит от типа горелки — модулируемые самые экономичные

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Кстати, также можно посчитать необходимое количество топлива любого типа — надо только взять теплоемкость для требуемого топлива.

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

  • расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
  • потребность в месяц:28,8 м3/день * 30 дней = 864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт = 1,3 м3. Далее все считается как в примере выше:

  • в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
  • в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Газовый котел на пропане расход. Методика расчета для природного газа

Рассчитать потребление газа на отопление дома можно по проектной мощности котла

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

  • Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2. Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.

Газовый котел на сжиженном газе расход. О нюансах и особенностях отопления загородного дома сжиженным баллонным газом рассказывают специалисты FORUMHOUSE

Наступило лето, но вопрос – как и чем отопить дом – не теряет своей актуальности.

Постоянные читатели нашего сайта уже успели ознакомиться со статьёй: «Особенности выбора системы водоснабжения и отопления ».

Несмотря на то, что рынке представлено множество систем отопления, многие загородные жители хотели бы отапливать свой дом магистральным газом.

Однако не всегда есть возможность подключиться к трубопроводу с «голубым топливом». Что делать, если газа нет, или его подключение «не светит» в ближайшей перспективе? Альтернативой станет сжиженный газ из баллонов.

Выгодно ли газобаллонное отопление?

На первый взгляд, кажется, что построить систему отопления на подобном виде топлива – легко и просто. Всё, что нужно – это:

  • Приобрести газовый котёл. Большая часть котлов, работающих на магистральном газе, может работать и на сжиженном. Для этого надо сменить форсунки и, если необходимо, перенастроить систему управления.
  • Подключить и настроить систему отопления.

Основные вопросы, которые возникают у любого домовладельца, задумавшегося о системе отопления на сжиженном газе:

  • Смогу ли я отопить дом?
  • Как долго сможет проработать котёл на одном баллоне?

Для построения системы отопления на сжиженном газе лучше всего подходят баллоны ёмкостью 50 литров.

Практический опыт форумчан говорит о том, что топить дом газом из баллонов – невыгодно, если коттедж плохо утеплён, и здание имеет большие теплопотери. Кроме этого, необходимо учесть и общую площадь дома. Отопление газом из баллонов коттеджа площадью 150-200 кв.м. может влететь в копеечку.

В этом случае альтернативой могут стать твердотопливные котлы, о чём подробно рассказывается в этом материале .

– Я слышал, что одного баллона ёмкостью 50 л хватает на 1-2 суток работы (и это без учёта использования ГВС).

– Я отапливал газом из баллонов дом площадью 70 кв.м. В среднем (в зависимости от температуры на улице), одного 50 л баллона мне хватало на срок от 1 до 7 дней.

– У меня каркасный хорошо утеплённый дом. Отапливаю примерно 140 кв.м. При температуре на улице до -20°C трёх баллонов хватает на 5-6 дней. При — 5°C – трёх баллонов хватает на 10 дней.

– У меня дом площадью 145 кв.м, фундамент – УШП, отопление тёплыми полами плюс горячее водоснабжение. Котёл включал два раза в сутки, на 2-3 часа. Баллоны 50 л заправлены по 20 кг. Температура в доме была выставлена на 23°C. Затраты в месяц следующие:

  • Ноябрь – ушло 4 баллона. Температура на улице +5-0°C.
  • Декабрь – ушло 10 баллонов. Температура на улице -10 -27°C.
  • Январь — ушло 8 баллонов. Температура на улице -5 — 20°C.
  • Февраль – ушло 7 баллонов. Температура на улице -5 -15°C.
  • Март – ушло 6 баллонов. Температура на улице -5 +5°C.

В один газовый баллон помещается от 35 до 42 л газа, в жидком виде – это 22 кг. Считается, что расход сжиженного газа для любого котла – 15 л в сутки на 100 кв.м. отапливаемой площади.

Прежде чем понять, стоит ли овчинка выделки, необходимо ознакомится со следующими данными, где представлена экономическая целесообразность того или иного вида отопления.

1. Природный газ = 33 коп/кВт*ч.

2. Электрокотёл, работающий в связке с ТА (тепловым аккумулятором) на ночном тарифе = 0,92-1,32руб/кВт*ч.

3. Пеллетный котёл = 1,20 -1,32руб/кВт*ч.

Для сравнения, эффективность отопления на сжиженном газе составляет всего 2,32 руб/кВт*ч.

При подсчёте эффективности той или иной системы отопления надо учитывать, что в каждом регионе могут быть свои приоритеты по выбору топлива, которые зависят от его доступности и климатических условий. Где-то дешевле отапливать дом углём, а где-то дровами.

Зачастую при расчёте выгодности отопления сжиженным газом забывают, что баллоны придётся возить на заправку в среднем раз в неделю, а это дополнительные расходы – как денежные, так и временные. Поэтому, отопление на сжиженном газе может быть выгодно при соблюдении 4 условий:

  • Небольшая площадь дома — до 100 кв.м.

Настенный газовый котел на сжиженном газе. Чем сжиженный газ отличается от природного

Как известно, в составе магистрального газа преобладает метан, чья низшая теплота сгорания примерно равна 9 кВт / м³. Вещество транспортируется и сжигается исключительно в газообразном состоянии, переход в жидкую фазу происходит в результате охлаждения до глубоких низких температур.

Настенный газовый котел на сжиженном газе. Чем сжиженный газ отличается от природного

СУГ – сжиженные углеводородные газы, используемые в котлах, водонагревателях и двигателях внутреннего сгорания автомобилей, представляют собой однородную смесь пропана и бутана. Перечислим свойства данного топлива:

  • теплотворная способность – около 6.4 кВт с 1 дм³ (литра);
  • газ легко переходит в жидкую фазу под воздействием давления;
  • СУГ транспортируется и хранится в виде жидкости, закачиваемой в стандартные баллоны либо резервуары – хранилища;
  • перед сжиганием горючее должно испариться, в горелку котла или цилиндры ДВС пропан-бутан подается в газообразном состоянии;
  • со временем на дне емкости накапливается конденсат, отнимающий полезный объем сосуда.

Дополнение. Существенное преимущество метана перед СУГ заключается в цене – природный газ ощутимо дешевле. Даже более высокая теплота сгорания и меньший расход пропана не перекрывает разницу в стоимости. Более детальное сравнение различных видов топлива представлен в отдельном обзоре .

При заправке сжиженным горючим емкость никогда не заполняется доверху. 1/5 часть резервуара (20%) должна оставаться пустой – данный объем используется для перехода топлива в газовую фазу. Если залить сосуд под завязку, площадь испарения и количество готовых к сжиганию СУГ резко уменьшится. В стандартный баллон 50 л заправляется максимум 40 литров пропана.

Настенный газовый котел на сжиженном газе. Чем сжиженный газ отличается от природного

Экономичные газовые котлы на сжиженном газе. Принцип работы котла

Газовый котел под сжиженный газ по принципу действия и конструкции является стандартным газовым теплогенератором . В нём за счёт сжигания топлива выделяется тепло, что нагревает теплообменник. Теплоноситель «вбирает» и переносит теплоэнергию по контурам системы отопления.

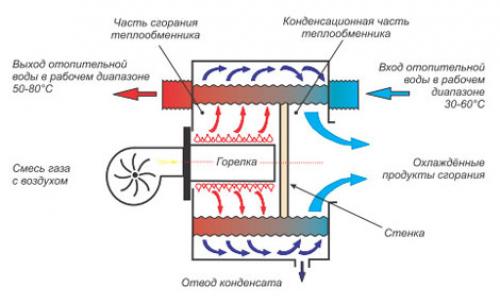

Экономичные газовые котлы на сжиженном газе. Принцип работы котла

Принцип работы котла на сжиженном газе

Часто отопительное оборудование, функционирующее на баллонном газе, отличается универсальным размером, высокими показателями коэффициента полезного действия (до 95%), производительностью. Кроме того подобные устройства не требуют много денег, могут похвастаться экономичностью, что сохранит бюджет владельца на топливо.

В отличие от топливных агрегатов, которые работают на природном газе, котлы на баллонном газе могут работать при сниженном давлении поставляемого топлива.

Расход сжиженного газа на отопление дома 100 м² составляет примерно 561 литр в месяц.

Чтобы отопить загородный дом баллонным газом, а также обеспечить его горячей водой в полной мере потребуется не больше 3-4 мбар. При работе же на магистральном газе эти цифры должны быть значительно выше.

Также газовый котел от баллона можно легко переключить в иной режим работы, а именно с использованием, к примеру, магистрального газа. В таком случае просто заменяются форсунки и другие элементы оборудования. Как видите, покупка подобного котла экономит деньги, так как получается, что вы приобретаете не один котёл, а сразу два (два в одном)!

Самый экономичный газовый котел на пропане. Общее описание и принцип работы

Газ сжиженного типа – это природный ресурс, для удобства хранения и транспортировки искусственно охлажденный до температуры -160 °C.

Котел, использующий этот вид топлива, по внешнему виду, конструкции и типу представляет собой традиционный теплогенератор. Он сжигает газообразное топливо, а образующееся тепло направляет на прогрев теплообменика.

Самый экономичный газовый котел на пропане. Общее описание и принцип работы

Котлы, функционирующие на сжиженном газе, в будущем можно перевести на традиционный магистральный газ, если такие коммуникации появятся вблизи жилого помещения. Для этого понадобится заменить несколько рабочих элементов и переподключить оборудование к централизованной газовой системе

Оттуда полезный ресурс «забирает» теплоноситель и переносит его по контурным коммуникациям, совершая таким способом отопление домов и подогрев бытовой воды, если это предусмотрено конструкцией оборудования.

Специфические особенности функционирования

Первое основное отличие агрегата от аналогов, работающих на традиционном магистральном газе, – это возможность качественно функционировать даже при сниженном давлении топлива. Второе – специальная форсунка, в которой отверстия жиклера имеют уменьшенный диаметр, подходящий именно для пропан-бутановой смеси.

Чтобы котел справился с отоплением жилого дома и нагревом воды для сантехнических и бытовых нужд, его понадобится обеспечить необходимым объемом топлива. Для этого придется обстроить на участке газгольдер (резервуар, расположенный под землей) или подсоединить оборудование к баллонам с пропаном

Отдельные производители классических котлов комплектуют свои изделия инжекторными системами, чтобы, в случае необходимости, клиенты могли перевести оборудование на сжиженное топливо.

Правда, дополнительно придется поставить специальную форсунку, перенастроить газовый клапан и заменить некоторые параметры в электронной плате теплового генератора. Но зато после всех этих действий котел заработает в новом режиме, и клиенты смогут эффективно отопить сжиженным газом свои дома.

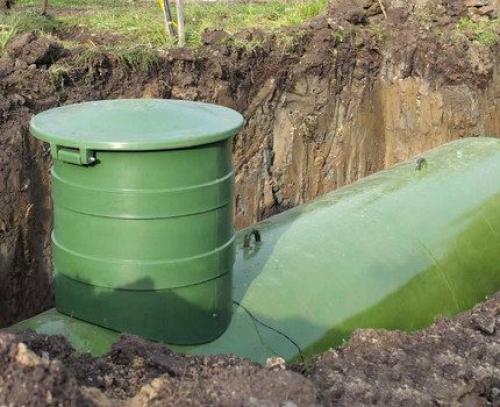

Самый экономичный газовый котел на пропане. Общее описание и принцип работы

Обустройство газгольдера – один из самых эффективных способов обеспечения котла рабочим топливом. Объем хранилища можно выбрать так, что заправлять его придется раз в год или даже реже, тратя на это от 20 до 60 минут

Бесперебойную работу прибора гарантирует наличие постоянно поступающего топлива. Это могут быть обычные газовые баллоны, объединенные в группы от 2 до 15 штук, либо отдельные резервуары (газгольдеры). Подключение подающих коммуникаций к котлу осуществляется посредством редуктора. Он контролирует поставку топлива и обеспечивает его разумный расход (в пределах 1,8-2,0 м3/ч).

Чтобы быстро и не очень затратно обустроить резервуар для топлива, можно приобрести мобильный газгольдер. Он мгновенно решит проблему с хранением ресурса и позволит снабдить отоплением дачу или не слишком габаритный загородный дом

В основной функционал входит и блок безопасности, состоящий из регулятора давления, предохранительных клапанов, контролера температуры и датчиков пламени. Система, оснащенная этими элементами, легко эксплуатируется и не создает хозяевам никаких проблем в процессе использования.
