Правильное соединение пазогребневых плит в углах. Последовательность монтажа пазогребневых плит. Часть 2

Правильное соединение пазогребневых плит в углах. Последовательность монтажа пазогребневых плит. Часть 2

• Последовательность монтажа пазогребневых плит. Часть 2

	После того как уложены все целые плиты первого ряда замерьте оставшийся зазор и по его размерам отрежьте доборный элемент и установите его. Остаток доборного элемента используйте для начала нового ряда. Таким образом, мы получим желаемую разбежку вертикальных швов.
	Обязательно используйте резиновую киянку при монтаже пазогребневых плит. Осаживайте плиты сверху и сбоку для достижения более плотного соединения паза и гребня.
	Плоскость и горизонтальное положение проверяйте после укладки каждой плиты. При необходимости проводите корректировку положения блока. При соблюдении этих правил, вы сможете получить идеально ровную перегородку не требующую дополнительного выравнивания раствором шпаклёвки.
	Контролируйте разбежку вертикальных швов. Минимальное смещение должно составлять не менее10-ти сантиметров. При эластичном примыкании перегородки , она должна дополнительно крепиться к ограждающим конструкциям специальными, стальными, оцинковаными уголками . Уголки крепятся с помощью дюбелей и саморезов или дюбель-гвоздей. Для этих целей, так же можно нарезать арматурные стержни длиной по 10 см.  Стержни наполовину забиваются в предварительно просверленное отверстие в несущей стене. Торчащий конец стержня или уголка, должен попасть между рядов плит в клеевой шов. Рекомендуется такие крепления делать каждые два-три ряда плит.
	Гипсовые плиты Кнауф достаточно хорошо и быстро распиливаются. Обычно используется ножовка по дереву с максимально широким полотном и крупными зубьями. Можно использовать электрический электроинструмент.
	У последнего ряда плит примыкающего к потолку, срежьте верхнюю грань под углом примерно 45 градусов.
	Заполните образовавшийся зазор монтажным клеем.   В новых домах плиты перекрытия со временем могут давать эксплуатационный прогиб. В этом случае пазогребневые плиты Кнауф не срезаются под углом, а между верхним рядом плит и потолком оставляется зазор 15 - 20 мм, который заполняется монтажной пеной. После затвердевания излишки пены срезаются острым ножом.
	Если высота дверного проёма не превышает 1/4 высоты перегородки, то дверной или оконный проём можно выпилить после окончания монтажа стен. В других случаях дверные проёмы устраиваются во время монтажа.
	Если дверной проём шире 800 мм или над ним остаётся не целый ряд плит, то в обязательном порядке устанавливается перемычка. Она может быть как металлической, так и деревянной. Дверная коробка монтируется на рамные дюбеля и запенивается.

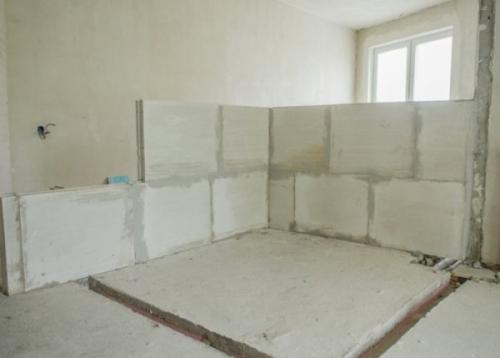

	В углах и местах пересечения перегородок друг с другом плиты необходимо укладывать так, чтобы они поочерёдно перекрывали стыки нижних рядов.

Армирование пазогребневых плит. СП 55-103-2004 Конструкции с применением гипсовых пазогребневых плит

СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ
И СТРОИТЕЛЬСТВУ

КОНСТРУКЦИИ С ПРИМЕНЕНИЕМ
ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

Москва

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАН ОАО «Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений» (ОАО «ЦНИИпромзданий»), ООО «КНАУФ МАРКЕТИНГ НОВОМОСКОВСК» и ООО «КНАУФ СЕРВИС»

ВНЕСЕН Управлением стандартизации, технического нормирования и сертификации Госстроя России

2 ОДОБРЕН и рекомендован для применения на добровольной основе Госстроем России (письмо № ЛБ-268 от 18.03.2004 г.)

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ совместным приказом ООО «КНАУФ СЕРВИС» и ОАО «ЦНИИпромзданий» № 4004 от 28.09.2004 г.

На что кладут пазогребневые плиты. Что это такое?

Пазогребневые блоки — популярный вид строительных плит, используемых для возведения внутренних перегородок в зданиях и сооружениях. В зависимости от условий эксплуатации используются обычные или влагостойкие элементы, соединяемые встык, с совмещением выступающей грани и углубления. Клей для пазогребневых плит, выпускаемых на гипсовой основе, имеет схожую с ними структуру, поэтому обеспечивает создание монолитного монтажного соединения.

Большинство составов для ПГП представляет собой сухие смеси. Кроме того, в продаже встречается клей-пена для пазогребня, при помощи которого можно соединять конструкции внутри помещений.

Практически все смеси для ПГП подходят и для работы с гипсокартоном. Использование допускается при бескаркасном монтаже, для выравнивания, повышения звукоизоляционных характеристик поверхности капитальной стены, перегородки. Склеивать пазогребневые плиты на гипсовой и силикатной основе необходимо разными смесями. Первые чаще всего монтируют составами на основе гипса, вторые — полиуретановыми клеями-пенами, дающими быстрое соединение, устойчивое к воздействию влаги, грибку, плесени.

Отличительными особенностями смесей для фиксации пазогребневых плит можно назвать высокие адгезионные характеристики. Связующие вещества не просто покрывают материал, а проникают в его структуру, делая разъемный шов неразрывным, обеспечивая ему прочность. Такая внутренняя стена получается звукоизолированной, надежной, возводится быстро. Средняя скорость твердения жидких смесей составляет всего 3 часа, до полного формирования монолита проходит вдвое больше времени. На позиционирование блоков у мастера есть всего 30 минут — работать приходится достаточно быстро.

Фактически, клей для ПГП заменяет собой обычный кладочный раствор, давая возможность надежно закрепить блоки между собой. Большая часть смесей гипсовая — с добавлением пластификаторов, полимерных связующих, улучшающих характеристики базового вещества. Продажа ведется в мешках по 1 кг, 5 кг, 15 кг и в более крупной упаковке.

Состав также подходит для шпатлевки стен из ГКЛ, пазогребня под покраску, именно поэтому востребованы упаковки небольшого объема.

Рубанок для пазогребневых плит. Инструменты для устройства перегородок из ПГП

Для монтажа перегородок из ПГП потребуются инструменты - мерительные, монтажные и дополнительные. Начнем порядковое описание необходимых основных инструментов:

Мерительные инструменты:

1. Рулетка измерительная и отвес - для нанесения разметки мест установки перегородки.
2. Уровень строительный и метростат - для контроля горизонтальности и вертикальности стен и углов перегородки.

Монтажные инструменты:

1. Короб с кельмой для приготовления связующего раствора.
2. Щетка для очистки мест нанесения связующего раствора (на пол и стены).
3. Шуруповерт с крестообразной битой - для крепления ПГП к стене с помощью стальных уголков.
4. Ножовка - для обрезки ПГП до необходимых размеров.
5. Рубанок - для обработки торцов на месте распиловки ПГП.
6. Молоток резиновый (киянка) - для осадки ПГП при их установке.

Дополнительные инструменты:

1. Дрель с насадкой (коронкой) для сверления стен из кирпича или бетона - с ее помощью делают места входа и выхода труб, электропроводов, устройство мест под установку розеток и т.п.
2. Дрель плюс насадка-миксер, необходима для замешивания большого объема связующего раствора или для приготовления гипсовой шпаклевки.
3. Ручной бороздодел или электрический штроборез - устройство штроб для прокладки скрытой электропроводки.

Так же потребуются шпатели для отделки внутренних и наружных углов при проведении отделочных работ - нанесении шпаклевки на стены из ПГП. Этот список инструментов носит рекомендательный характер, но в большинстве случаев основные перечисленные инструменты применяются при проведении монтажных работ гипсовых пазогребневых плит.

Перед началом проведения монтажа перегородок необходимо выполнить ряд подготовительных работ - это очистка места установки перегородок из ПГП от строительного мусора и пыли, а так же провести разметку плановую разметку мест установки этих перегородок.

Пазогребневые плиты на деревянный пол. В чем сложности монтажа пазогребневых плит на деревянный пол

На чтение 2 мин

Для установки межкомнатных перегородок в помещениях существует очень удобный и практичный материал – пазогребневая плита. Она выдерживает высокие механические нагрузки, сравнимые с другими материалами. Благодаря этому на перегородку из плит можно повесить навесной шкаф, полки, установить натяжной потолок.

Обычные пазогребневые плиты бывают пустотелыми и полнотелыми. Последние имеют большую прочность и вес, в связи с чем не рекомендуются к установке в помещениях с полами, уложенными на деревянные лаги. Пустотелые плиты обладают хорошей звукоизоляцией. Оба вида плит можно использовать в помещениях с нормальным уровнем влажности. Для более сырых мест применяют влагостойкие плиты зеленоватого цвета.

Деревянные полы сейчас используются в основном при строительстве частных домов, поэтому подобные варианты монтажа пазогребневых плит встречаются нечасто. Как уже говорилось, для этого наиболее подходят пустотелые плиты, имеющие меньший вес по сравнению с полнотелым материалом.

По технологии длина перегородки из такого материала должна быть не более 6 метров, а высота не превышать 3,5 метров. При таких размерах перегородка имеет максимальные показатели прочности. Основание для стены должно быть ровным и устойчивым. Пол нужно очистить от пыли, грязи и максимально выровнять. Основание нужно обязательно усилить прочным брусом, который не прогнется под тяжестью плит, а затем покрыть его грунтовкой. Загрунтовать следует и места соединения перегородки с несущими стенами.

Если несущие стены тоже деревянные, то возводить перегородки из пазогребневой плиты следует только после полной усадки сруба. Иначе, вертикальные нагрузки могут их разрушить. Кроме того, помещение должно отапливаться в зимнее время года. В холодных помещениях плиты быстро наберут в себя излишек влаги, который приведет к образованию плесени.

Во избежание разрушения перегородки при перепадах температуры и деформации деревянного пола, ее следует изолировать специальной лентой из демпфирующего материала. Она не только защитит плиты от повреждений, но и значительно улучшит звукоизоляцию. Ленту закрепляют к основанию и в местах прилегания несущих стен с помощью монтажного клея. Для этого его наносят на основание и несущие стены, затем раскатывают ленту и прижимают ее руками. Приступать к возведению перегородки можно не ранее чем через один час после установки ленты.

Как построить перегородку из пазогребневых плит. Монтаж пазогребневых перегородок: Пошаговая инструкция

, дешевый и удобный материал для возведения стен и перегородок. Это гипсовые параллелепипеды с гребнями и пазами, благодаря которым плиты легко соединять между собой.

ПГП используются для возведения перегородок в квартирах, межкомнатных, а иногда и для межквартирных стен, и для облицовки фасадов, так как благодаря их ровной поверхности проще отделка.

Виды ПГП - Пустотелая, полнотелая, гидрофобизированная

Пазогребневые плиты, сделанные из песка и пластифицирующих добавок, подходят для перегородок в любых комнатах: пропускают воздух, безопасны для человека, гипоаллергенны.

Защитят от посторонних звуков с коэффициентом до 40 дб. Не горят и не выделяют ядов при нагреве. Поэтому их можно ставить на кухнях, вблизи каминов и печей.

Гипсовые плиты очень прочные: выдерживают предметы весом до 90 кг на одну точку крепления. Можно возводить перегородки в помещениях с высотой потолков до 7 метров. Не боятся ударов.

Подразделяются на:

Полнотелые — Монолитный .

Пустотелые — Имеет отверстия внутри .

Определиться с выбором можно, исходя из их характеристик.

Полнотелые плиты прочнее, лучше поглощают звук и могут нести большую настенную нагрузку . Однако они достаточно тяжелые. Это их главный минус.

Пустотелые же эффективнее сохраняют тепло, а полости можно заполнить звукоизолирующим материалом . Они ставятся на деревянный пол или на старые покрытия, где излишняя нагрузка нежелательна. Плиты любят за небольшой вес и сравнительную простоту в монтаже: можно устанавливать в одиночку.

Подойдут ли пазогребневые плиты для санузлов? Для влажных помещений есть специальный гидрофобизированный вид. Низкое влагопоглощение обеспечивают специальные добавки в составе. Для ясности плиты обычно подкрашивают или маркируют зеленым цветом.

Вес и толщина пазогребневой плиты

Вес и толщина плит отличается в зависимости от вида.

Гипсовые полнотелые – 667 (длина) на 500 (ширина) на 80 (толщина) мм, вес – 24 кг.

Есть плиты толщиной в 100 мм и весом 36 кг.

Гидрофобизированные – 900 на 300 на 80, вес – 29 кг. Пустотелые весят 22 килограмма.

Прочность

Прочность гипсовых ПГП при сжатии составляет 5,0 миллипаскаль или 50.9 кГс/см².

Технология монтажа

Необходимые инструменты

Для монтажа ПГП понадобятся:

• Уровень или правило
• Цементно-песчаный раствор
• Клей на гипсовой основе
• Скобы или перфорированные углы
• Анкеры, саморезы
• Войлочный уплотнитель или пробковая подложка
• Гипсовый раствор, грунтовка, строительная пена
• Шпатель, ножовка, шуруповерт, резиновая киянка.

Подготовка

Перед монтажом плиты следует внести в помещение и подождать одни сутки для того, чтобы материал привык к температуре и климату и не позднее не деформировался.

В месте, где вы собираетесь возводить нужно очистить и выровнять пол цементно-песчаным раствором .

Нельзя крепить плиты на линолеум, паркет, ламинат, краску или обои.

На месте соприкосновения плит с полом и стенами приклеивается войлочный уплотнитель или пробковая подложка.

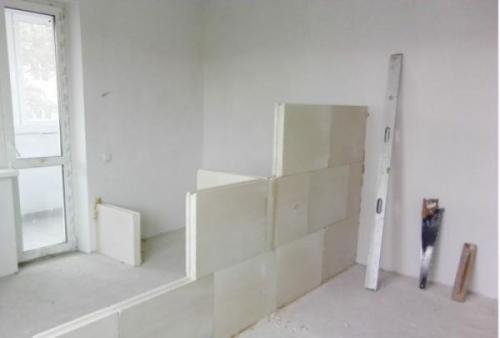

Укладка первого ряда

У нижних плит с одной стороны отрезаем гребень – это будущее основание конструкции.

Затем наносим на уплотнитель клей и устанавливаем первую плиту к стене, предварительно вставив скобы в пазы сверху и снизу. Первую нужно прикрутить к стене, вторую – к полу .

После установки плиты, нужно простучать ее резиновой киянкой.

От того, ровно ли установлена первая плита зависит уровень всей конструкции, который после изменить уже не получится.

Каждую последующую плиту первого ряда нужно крепить скобой к полу . Места крепления с полом и предыдущей плитой смазываются клеем . Не следует использовать много вещества, излишки все равно выдавятся плитой. Их нужно сразу убирать шпателем . Каждую плиту проверяем уровнем. И ставим новую только после того, как схватится предыдущая. Клей разводится мелкими порциями , потому как быстро схватывается. Инструмент после него нужно сразу мыть.

Возведение последующих рядов

Для большей прочности второй ряд следует начать с 1/3 плиты, которую можно распилить, обычной пилой с крупным зубом .

Не рекомендуется использовать болгарку из-за обилия гипсовой пыли.

Смещение также рекомендуется при соединении плит под углом в 90 градусов: каждый новый ряд должен перекрывать стык предыдущего. Однако для создания углов можно использовать и скобы.

Расстояние между последним рядом плит и потолком должно составлять не больше двух сантиметров. ПГП крепятся к потолку скобами при помощи анкеров, а оставшееся пространство заполняется монтажной пеной.

Возведение дверных проемов: Арка

Если в возводимой стене планируется дверной проем, то его место заранее отмечается на полу вертикально и горизонтально, затем просто возводятся два разделенных ряда. Если ширина двери не более 0,8 метра, то класть плиты можно прямо на дверную коробку, если же ширина больше или над дверью будет больше одного ряда ПГП, то в конструкцию нужно установить перемычку, вырезы под нее нужно заполнить клеем.

Как сделать проем в пазогребневой плите. Дверной проем в перегородке ПГП: способы сделать проем в перегородке из гипсовых плит

Гипсовая пазогребневая плита (ПГП) строительный материал, специально предназначенный для межкомнатных перегородок квартиры и дома. В этой статье посмотрим, как правильно сделать дверной проем в перегородке ПГП.

Здравствуйте! В прошлой статье я рассказывал, как монтируются перегородки из пазогребневых плит ПГП. В этой статье посмотрим, как правильно сделать дверной проем в перегородке ПГП.

Перегородка ПГП

• Напомню, что гипсовые пазогребневые плиты, выпускаются компаниями Кнауф и Волма. Это наиболее популярные производители подобных плит.
• Отличают плиты ПГП простота монтажа, легкость резки и стандартизация размеров.
• Выпускаются плиты двух размеров (длина (L)×ширина (B)): 667×500 мм, толщиной 80 или 100 мм и 900×300 мм толщиной 80 мм.
• Также напомню, что плиты ПГП укладываются пазом вверх или вниз, с эластичным или жестким примыканиями и со смещением рядов. Для монтажа ПГП используют гипсовый клей, для усиления конструкций используют крепежные скобы.

Обо всем этом читайте статьи:

• Монтаж пазогребневой плиты — пазогребневая перегородка своими руками
• Использование утеплителя в перегородке пазогребневой плиты

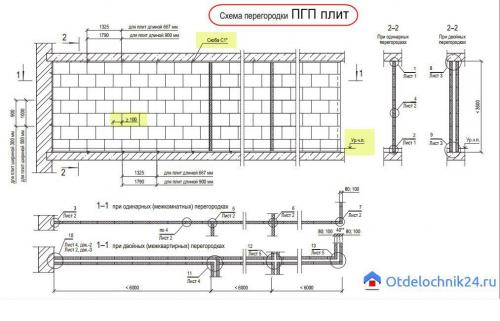

В довесок к воспоминаниям такая схема монтажа перегородки из гипсовых плит ПГП. Скачать инструкцию можно по ссылке в конце статьи .

Схема монтажа перегородки ПГП

Дверной проем в перегородке ПГП – общие правила

Технологически есть два варианта устройства дверного проема в межкомнатной перегородке ПГП:

Вариант 1. Вы знаете проектное расположение двери и собираете ПГП перегородку с учетом этого расположения двери;

Вариант 2. Если дверной проём имеет высоту в четверть высоты перегородке (или меньше), и площадь двери не более 10% от площади перегородки, то дверной проем под дверь можно выпилить в готовой сплошной перегородке.

Та как Вариант №2, практически не возможен в квартире, то далее  рассмотрим только Вариант №1: устройство дверного проема в процессе монтажа перегородки из ПГП плит.

Как монтировать дверной проем в перегородке ПГП

Для начала обратим внимание на монтаж верхних плит над дверным проемом. Они устанавливаются следующим образом.

1. Если ширина двери не более 900 мм, при достижении верхнего уровня проема устанавливается поддерживающая конструкция из досок. Доски 1 поддерживают доску 2. Важно , после окончания монтажа и высыхания клея, все поддерживающие доки убираются.

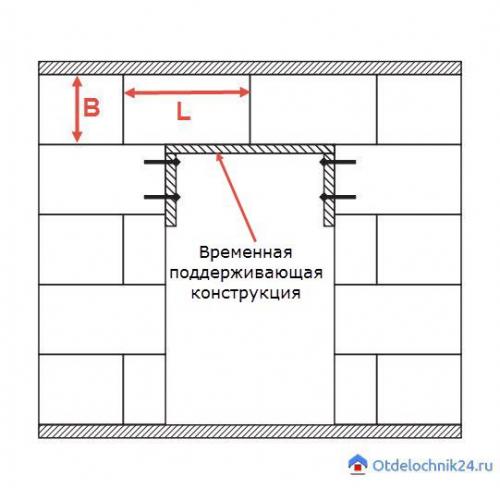

Временная поддерживающая конструкция проема перегородки ПГП

Если ширина двери или просто дверного проема, больше 900 мм, обычно 1300-1500 м, на верхнем уровне проема устанавливается постоянный поддерживающий элемент. Элемент лежит на перегородке, и будет постоянно поддерживать верхние плиты перегородки. Делают поддерживающий элемент из швеллера (40×95×40×2,0), уголков реже арматуры. Это поддерживающий элемент не убирают после монтажа перегородки.

Три варианта устройства дверного проема в перегородке из гипсовых плит

Три рассматриваемых варианта устройства дверного проема приблизительно одинаковы и разнятся только расположением проема относительно ограждающих конструкций.

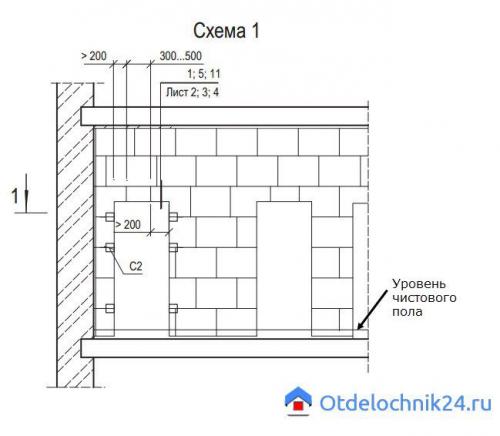

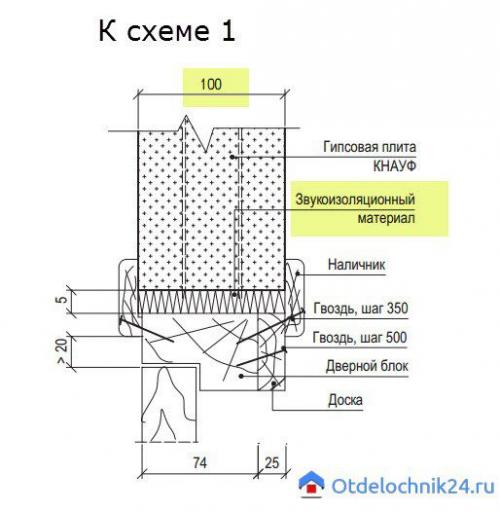

Схема 1. Проем расположен близко к краю перегородки.

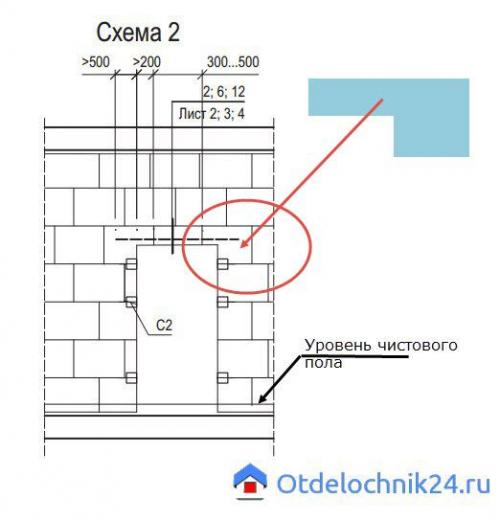

Схема 2. Проем попал так, что часть плит, контактирующая с дверью, получается, узкими (С 2).

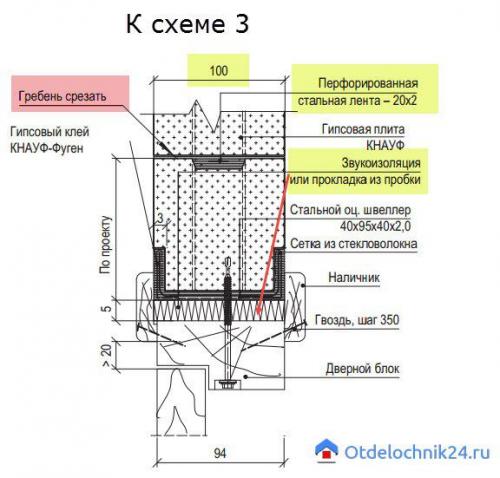

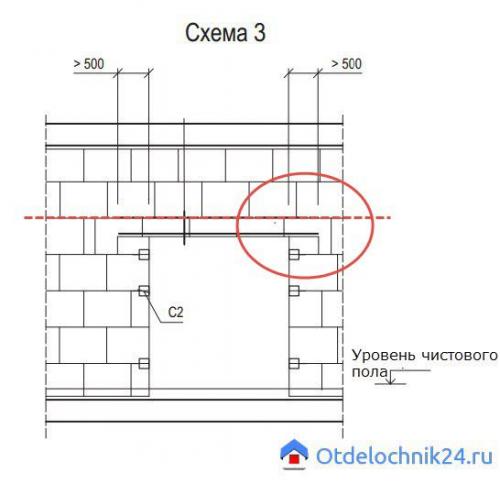

Схема 3. Широкий дверной проем. В широком дверном проеме ПГП верх проема укрепляется швелером или уголками.

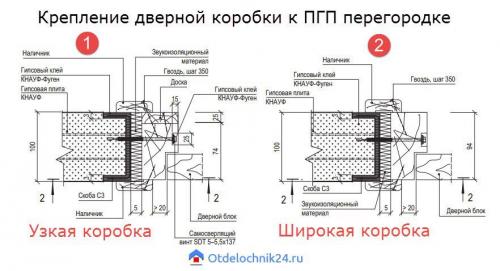

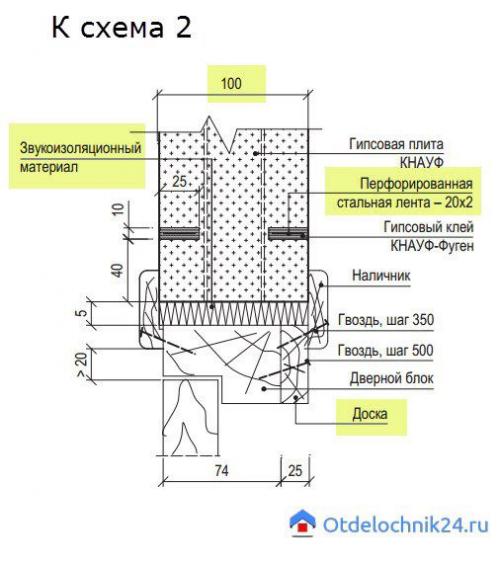

Крепление дверной коробки к перегородке ПГП

Крепление дверной коробки производится на готовую перегородку, самосверлящими винтами SDT 5–5,5×137. Между коробкой и торцом перегородки устанавливается слой звукоизоляционного материала (обязательно).

крепление дверной коробки к перегородке ПГП

На что обратить внимание

• Не забываем про уровень чистового пола.
• При установке узких коробок (75 мм), разница в толщине плиты и коробки добирается доской или фанерой, нужной ширины.
