Как поменять двойную розетку. Главное – безопасность!

Как поменять двойную розетку. Главное – безопасность!

Перед тем, как приступить к ремонту электрического прибора, следует помнить о простых правилах безопасности.

Для начала нужно выяснить, в чем причина замены. Если устройство просто плохо держится в стене, то достаточно подкрутить шурупы. Едкий запах, дым или удар током свидетельствуют о том, что установка новой розетки просто необходима.

Правила, которые позволяют избежать травм при смене розетки:

1. Выключить электропитание во всей квартире. Сделать это достаточно просто. Щиток находится, как правило, в коридоре или подъезде. Если счётчик старого образца и имеет пробки, то нажатие на них обесточит всю квартиру. Во многих домах сейчас установлены электрощиты в виде коробок. В этом случае нужно найти на нем рычажки и перевести их в выключенное положение. Некоторые умельцы считают, что хорошо знают всю проводку и пренебрегают этим простым правилом. Часто последствия в таких случаях имеют плачевный характер.
2. Выполнять все работы в дневное время. Исключение составляет только тот случай, когда ремонт необходим именно в данное время, и от нее зависит нормальная жизнедеятельность семьи. Можно воспользоваться фонариком и резиновыми перчатками. В других вариантах демонтаж лучше отложить на светлый промежуток дня.
3. Как инструменты для монтажа, так и сама розетка должны быть отличного качества.
4. Если монтаж электрооборудования осуществляется впервые , то обязательно нужно изучить пошаговую инструкцию по замене и установке. Подробное руководство описано в данной статье.

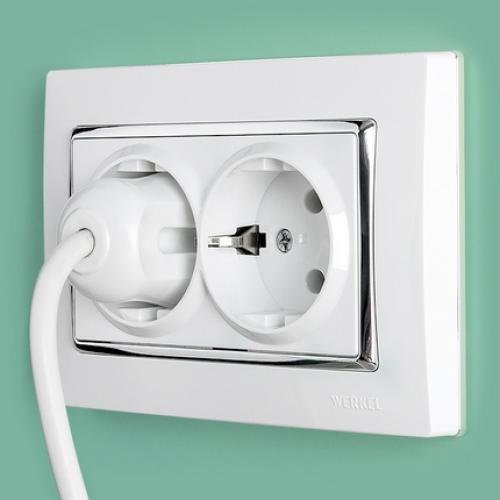

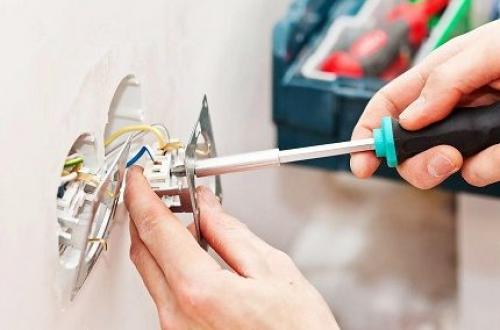

Установка двойной розетки schneider electric. Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

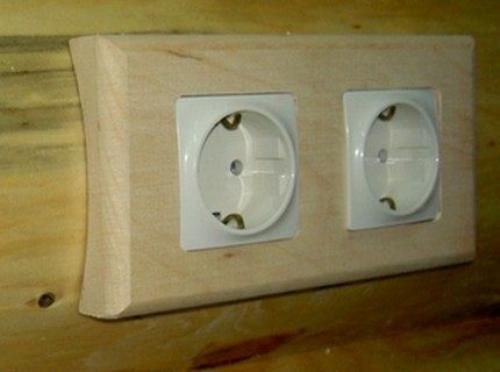

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

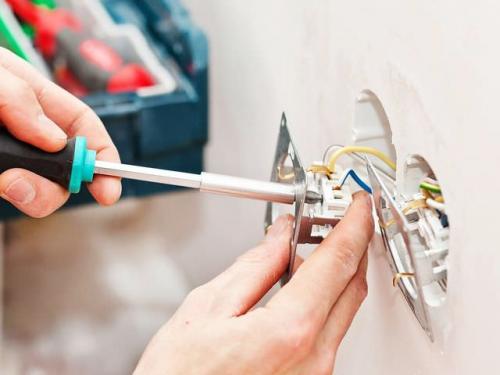

Подключение двойной розетки lezard. Монтаж двойной розетки

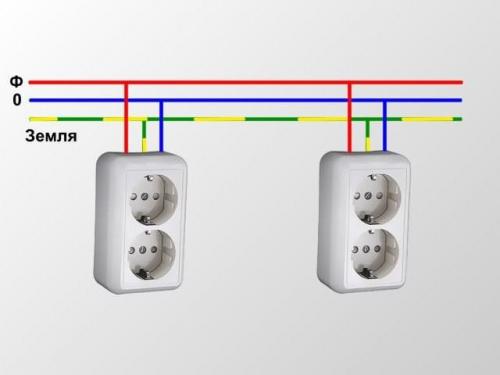

Перед началом работы необходимо обязательно обесточить помещение, в котором будет устанавливаться прибор. Схема подключения двойной розетки, с заземляющим проводом, зависит от её классификации. Если установка будет производиться на новом месте, то в первую очередь подготовить нишу для подрозетника. При замене нужно демонтировать старое устройство, и если есть необходимость, заменить провода.

Установка розетки в один подрозетник

Монтаж двойной розетки в один подрозетник, можно осуществить не демонтируя старый. Замена старой одиночной розетки на сдвоенный вариант, чаще всего происходит, в связи с её поломкой. Нередко их подключают не в соответствии с нагрузкой, в результате чего она быстро подгорает от перегрева проводки и её корпус плавиться. Чтобы этого не допустить, необходимо учесть все нюансы и посоветоваться со специалистом . Важно подобрать кабель с соответствующим сечением. Если учитывать каждую мелочь и делать на совесть — прибор может прослужить долгое время. Иногда после замены розеток приходится делать небольшой ремонт, поэтому не стоит исключать этой возможности.

Извлечение старой розетки

После отключения электричества необходимо убедиться, что кабель с которым придется работать — обесточен. Проверить можно индикаторной отверткой.После этого приступают к демонтажу старого устройства. В первую очередь нужно открутить крепежные винты, и снять защитную крышку. Далее необходимо отсоединить провода и открутить крепёжные распорки. Затем извлекают сердцевину.

Установка нового подрозетника

Самым трудоёмким процессом является установка подрозетника. От этого зависит как будут продвигаться дальнейшие дела, а также окончательный результат. Начинается установка с подготовки ниши. Для этого понадобится перфоратор, которым нужно выдолбить небольшое углубление в стене, в том месте где будет источник питания. Ниша должна быть больше, чем корпус подрозетника.

Когда углубление готово, крепится сам подрозетник, но перед этим необходимо пропустить через него силовой кабель. Фиксируется он при помощи держателей, находящихся с его обоих боков. Затем нужно закрутить установочные лапки, которые распираются в стенки и держат корпус. Иногда они могут отсутствовать, и их необходимо покупать отдельно. Вот поэтому перед началом работы рекомендуется всё проверить и подготовить.

Со временем, конструкция может расшататься, и впоследствии розетка вываливается наружу. Чтобы этого не случилось, некоторые хозяева, заполняют свободное пространство между корпусом и стенками ниши, каким-нибудь раствором. Можно использовать гипс, алебастр или обычный цементный раствор.

Установка розетки

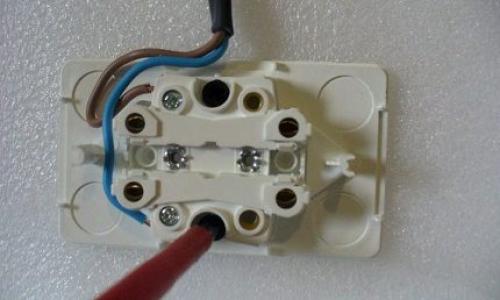

Как правильно подключить двойную розетку, чтобы потом не пришлось переделывать? Начинать нужно с зачистки кабеля. Для этого необходимо снять основную его оболочку, чтобы были видны жилы, с запасом около 10 см. Сильно длинные провода могут не поместится в коробке. Если проводка старая и концы очень короткие, их можно нарастить. Для хорошего контакта лучше использовать специальные клеммы, или скрутить их пассатижами, а затем изолировать.

Далее нужно зачистить концы на 1,5 см. После чего нужно подсоединить их к контактам на керамической сердцевине. Привычно считать маркировку проводов по их цвету. Обычно, фазой отмечается коричневый провод, ноль — синий, а земля — жёлтого цвета.

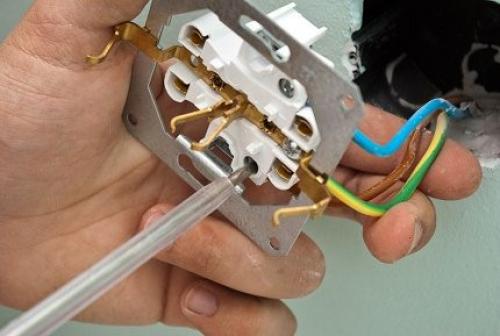

После этого необходимо ослабить контактные клеммы на сердцевине розетки, вставить зачищенные концы в таком порядке: фаза и ноль должны быть подключенными к боковым контактам, а заземляющий провод подсоединяется к центральному контакту, который обычно маркируется значком заземления. Главное ничего не перепутать, чтобы избежать замыкания.

Когда контакты подключены и затянуты, можно приступать непосредственно к самой установке двойной розетки. Для этого, аккуратным образом укладываются провода в подрозетник, чтобы они не попали под крепёж. Некоторые электрики советуют их сложить гармошкой и связать. Затем сердцевина розетки вкладывается внутрь закреплённого подрозетника и фиксируется крепежными лапками или саморезами. Чтобы не было перекоса, можно воспользоваться уровнем. Заканчивается процесс прикреплением защитной пластины, после чего закрывается декоративной рамкой, которая обычно просто защёлкивается в специальные пазы.

Если всё сделано правильно, то не должно остаться никаких зазоров. Не стоит думать, что если розетка двойная, то мощность её удваивается. Она и питающая её электропроводка, рассчитана на 16 ампер, что необходимо учесть при её эксплуатации.

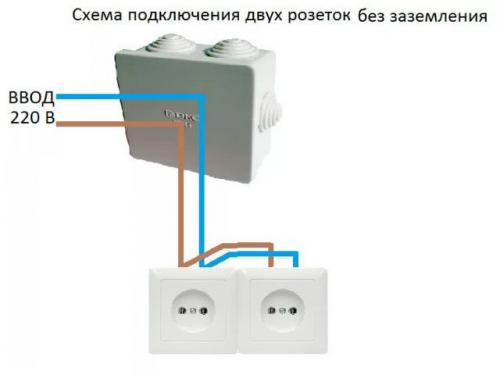

Иногда люди спрашивают, как подключить розетку без заземления. Это не составляет никакой сложности. Процесс похож на предыдущий, только при этом лучше использовать двужильный кабель. Если такой возможности не представляется, то заземляющую жилу обрезают до основной оболочки, изолируя его. При этом, используется самая обычная розетка на два гнезда.

Двойная розетка в два подрозетника. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

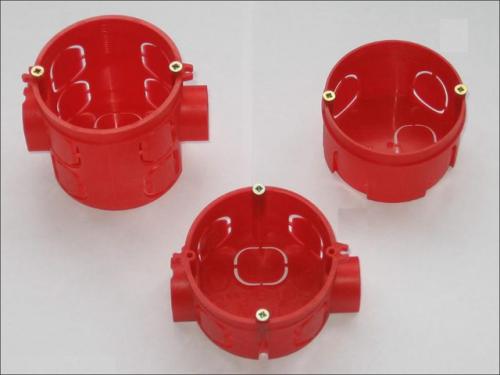

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

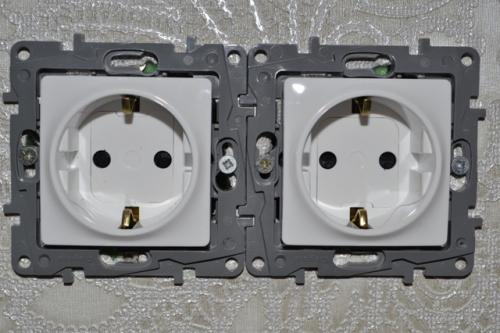

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

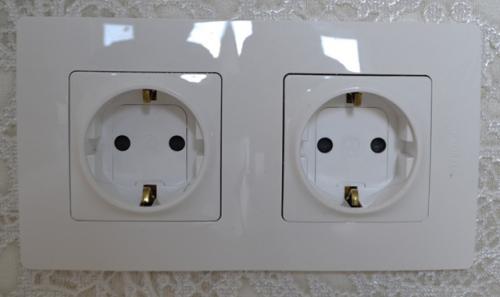

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

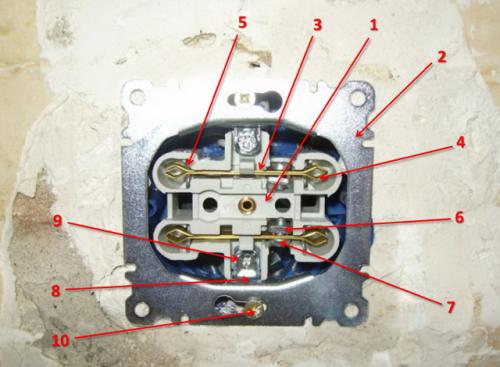

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Виды двойных розеток. Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

• установка двойной розетки;
• монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

• возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
• более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

• меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
• суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
• штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.

Вывод: замена одинарных розеток двойными экономична, но применима для увеличения количества точек подключения лишь маломощных приборов. При выполнении капитального ремонта жилья лучше монтировать блоки из нескольких одинарных розеток.

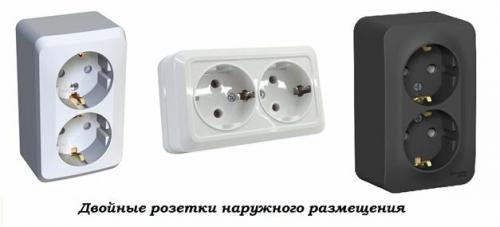

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

• Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
• Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.
