Котел водяной своими руками. Чертеж простого котла длительного горения

Котел водяной своими руками. Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

• Как подключить котел длительного горения своими руками
• Сбросной клапан для отопления
• Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Котел на отработке из газового баллона с водяной рубашкой своими руками. Как сделать котел на отработке с водяным контуром своими руками

Для того чтобы самостоятельно выполнить данный агрегат, необходимо запастись следующими материалами:

Схема котла на отработке с водяным контуром

• листовой металл для бака (толщина 4 мм);
• листовой металл для крышки (толщина 6 мм);
• труба для дымохода;
• насос для масла;
• вентилятор;
• стальные переходники;
• термостойкий герметик;
• металлические уголки для опор.

Инструменты:

• болгарка с кругом для резки металла;
• карандаш и строительная рулетка;
• дрель со сверлом по металлу;
• молоток и набор ключей;
• сварка с электродами.

Чтобы облегчить работы по выполнению котла, можно взять уже готовые бочки для пропана или кислорода.

Котел на отработке схема

Схема сборки агрегата будет выглядеть следующим образом:

1. Корпус котла нужно разделить на 2 части. В верхней части нужно будет смонтировать водяную рубашку, а нижнюю часть подключить к радиаторам отопления. Нижняя часть в обязательном порядке должна быть отделена от верхней, к которой подключается напорная труба.

   Изготовление перегородки

2. Пропускаем трубу сквозь перегородку между верхней и нижней частью. Обязательно следите за тем, что внутренняя часть трубы должна быть хорошо изолирована от воды, в противном случае попадание воды на масло может спровоцировать пожар.

   Перфорированная труба

3. На перфорированный конец трубы наваривается крышка первичной камеры, при этом цилиндр должен свободно сниматься с крышки.
4. В нижнюю часть бака врезается штуцер, через который проходит воздух и масло. При этом штуцер проходит насквозь корпуса и соединяется с патрубками горелки с помощью шлангов.
5. В самом корпусе котла, в нижней его части, необходимо предусмотреть дверцу для систематической чистки сажи.

Перед выполнением работ необходимо определиться с местом, где будет размещен котел. Необходимо удостовериться, что рядом не находится легко воспламеняющихся вещей и сам корпус котла не перекрывает движение, не мешает работе.

Числовые параметры котла

Шаг 1. Подготовка основания и стен

• Под котел на отработке с водяным контуром лучше всего выполнить бетонную стяжку. Можно также облицевать плиткой пол и стену, к которой примыкает конструкция котла.

  Стены должны быть из негорючего материала

  Если стены деревянные, то между ними и агрегатом необходимо проложить асбестовое полотно.

Шаг 2. Изготовление основного бака котла (внутреннего)

Этот корпус представляет собой бак с водяной рубашкой, каналом для подачи кислорода и трубкой, по которой течет масло на чашу.

В днище этого корпуса необходимо выполнить дверцу для извлечения чаши и поджигания масла.

1. Начертить схему котла.
2. Отмерить на листовом металле размеры бака и вырезать с помощью болгарки.
3. Вырезаем днище бака.
4. Соединяем лист металла таким образом, чтобы получилась труба диаметром в 60 см.
5. Прикрепляем днище.

   Надежно свариваем основание

Шаг 3. Изготовление внешнего кожуха трубы

• Длина внешней трубы должна быть на 5 мм меньше высоты наружной.
• Вырезаем с помощью болгарки в трубе отверстие для дымохода, дверцы, патрубки подачи (вверху трубы) и отверстие для возврата теплоносителя (в нижней части).
• Надеваем внешнюю часть трубы на внутреннюю и герметично привариваем основания.

  Чаша с приваренным днищем

Шаг 4. Изготовление канала для подачи воздуха

• Отмерить на листовом металле трубу диаметром 6-8 см и вырезать с помощью болгарки. Длина трубы превышает на 10-15 см общую конструкцию.

Водяной котел на дровах длительного горения своими руками. Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

• Высокий КПД (около 95%)
• Автономность отопления.
• Экономичность.
• Надежность и долговечность.
• Высокая эффективность.
• Доступность топлива.
• Экологичность.
• Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

• Большие габариты.
• Необходимость оборудования отдельной котельной.
• Сложное устройство котла длительного горения на дровах.
• Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

1. Дешевизна.
2. Универсализм в плане используемого топлива.
3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Котел из газового баллона с водяной рубашкой своими руками. Печь Бубафоня длительного горения: чертежи, схема, фото

Самодельная печь длительного горения Бубафоня  из газового баллона своими руками: чертежи, размеры, схема, фото,

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

Схема и принцип работы.

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Чертежи и размеры.

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

Бубафоня своими руками.

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

Корпус печки.

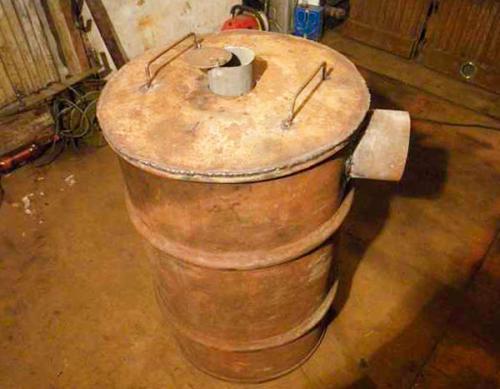

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

Поршень печи.

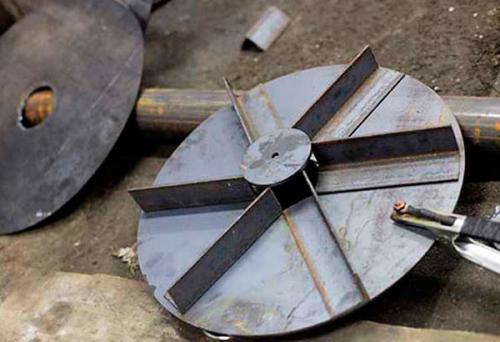

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

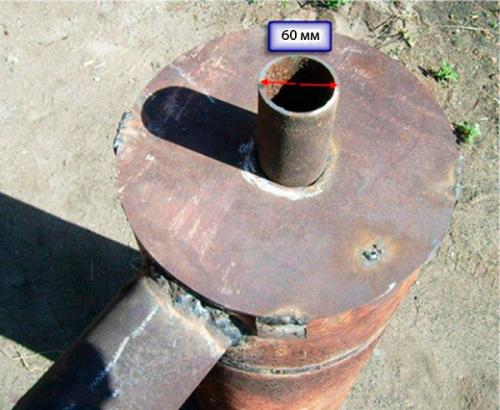

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи.

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Печь с водяной рубашкой.

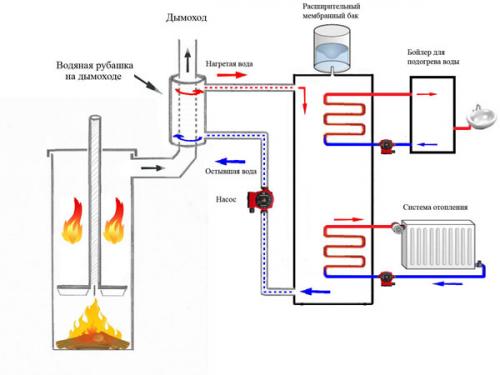

Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.

Красить печь не рекомендуется, при высоких температурах краска сразу обгорит, к тому же при обгорании краска будет выделять едкий запах.

Основной недостаток такой печи в её неказистом внешнем виде, такую печь можно поставить в мастерской или гараже, но не в жилом доме. Если эту печь использовать в качестве отопительного котла для дома, то её придётся устанавливать в подвале или в подсобке.

Видео котел отопления своими руками.
