Теплый пол по деревянным лагам финская технология. Варианты устройства системы теплый пол по деревянным лагам

Теплый пол по деревянным лагам финская технология. Варианты устройства системы теплый пол по деревянным лагам

Укладка системы с водяным подогревом в деревянных домах производится либо на лаги, либо на черновое основание. Зачастую, теплый пол кладут по деревянным перекрытиям по финской технологии. У нас этот метод называют методом сухой стяжки: вместо раствора, в который укладывается система, тут используют пластины ГВЛ.

Перед укладкой теплого пола по деревянным лагам стоит проверить их на наличие повреждений

Существует несколько вариантов монтажа теплого пола по дереву:

1. Трубы укладываются в фабричные пластины (например, отражающие, с пазами для трубопровода), которые крепятся поверх лаг. Сверху настилается утеплитель и финишное покрытие.
2. Трубы укладываются непосредственно на лаги в пропилы, расположенные согласно схеме укладки. Просветы между лагами заполняются утеплителем, сверху  кладется фанера и финишное покрытие. Недостаток технологии –  воздушная прослойка между фанерой и трубами, которая ухудшает теплопроводность.
3. Трубы кладутся на утеплитель (полистирол) между лагами. Пространство между элементами засыпается либо сухим песком, либо гипсом.
4. Трубы укладываются на плиты с бобышками, которые стелятся вровень с лагами на фальшпол. В лагах делаются прорези для укладки системы по всему периметру без прерываний. Поверх стелется отражающий твердый материал (например, металлические листы) и финишное покрытие.
5. Между лагами кладут утеплитель, а на него –  фанеру. Из листов ДСП вырезаются рейки с закругленными углами, которые укладываются на фанеру. Трубы укладываются в пазы между рейками фанеры.
6. Этот способ похож на предыдущий вариант, только вместо реек из фанеры туту используется доска в 5 см толщиной и шириной, одинаковой с шагом трубы. В паз под трубу для сохранения тепла укладывается фольга.

Теплый пол в гипсокартоне. Электрический теплый пол на стену: какой вид выбрать и произвести монтаж

Электрические тёплые полы уже прочно вошли в нашу жизнь, вытесняя стандартное радиаторное отопление. А вот электрические тёплые полы, установленные на стене пока редкость — мы постараемся выяснить почему?

Рассмотрим виды электрического отопления, которые пригодны для стен, их плюсы и минусы. Определим, какую модель лучше выбрать, а так же разберем поэтапный монтаж данной отопительной системы.

Можно ли «теплый пол» крепить на стену?

Обустраивать тёплый пол можно на любой плоскости, в том числе на стене или потолке, но для этого конструкцию нужно надежно закрепить и проложить канал для силового кабеля. При этом эффективность теплоотдачи не снижается в зависимости от его расположения.

Такой вариант размещения подходит, если отсутствует возможность установки отопительных радиаторов, а монтаж греющего электрического или водяного пола не возможен. Как примером такого помещения может выступать лестничный марш.

Кроме того, установленный таким образом обогрев, позволит отсечь холодный воздух, что особенно важно, если стена уличная. Но при этом стоит отметить, что часть тепла всё-таки будет расходоваться в пустую, отапливая улицу. Поэтому, требуется сделать хорошую теплоизоляционную прослойку, чтобы снизить потери тепла.

Преимущества данного вида подогрева

Утепление стен «тёплым электрическим полом», как и любое отопление, имеет свои плюсы и минусы.

Недостатки электрического обогрева:

1. Нет возможности поместить мебель около греющих стен. Она будет препятствовать распространению тепла, кроме того, горячий воздух окажет отрицательное воздействие на изделия, что в итоге сократит срок службы.
2. На такую поверхность нельзя повесить картину или телевизор, так как можно нанести ущерб нагревательным элементам.
3. Возникают большие теплопотери. Ведь обогревается стена, с другой стороны которой находится улица, в результате чего происходит излишнее расходования тепловой энергии.
4. Смещение точки росы глубже в стену. Зимой будет накапливаться конденсат, что приведёт к промерзанию, а это ускорит процесс разрушения стен.
5. Увеличение потребления электроэнергии.
6. Разрушение финишной отделки — срок службы настенных покрытий будет значительно меньше, чем на стенках без отопления.

Как видите минусов много, хотя нельзя не сказать и о положительных сторонах такого обогрева:

• расположен вертикально, поэтому пыль не будет распространяться по комнате;
• освободит место в помещении, которые занимают стандартные радиаторы;
• экономичность в плане монтажа — установка недорогая, в сравнении с обустройством другого отопительного устройства;
• создаёт прекрасный тепловой эффект;
• борется с грибком и плесенью;
• не сушит воздух, так как нет открытых элементов, которые сжигают кислород;
• обогрев помещения происходит более равномерно;
• не портит интерьер комнаты.

Так как, при настенном электрическом отоплении метод нагрева лучистый, то можно сэкономить, установив температурный уровень в помещении ниже на 2 градуса, что не отразится на уровне комфорта.

Ещё один важный момент — если стенка разделяет две комнаты в квартире, то при наличии на ней отопления, обогреваться будут оба помещения.

Виды систем устанавливаемых на стену

Электрические греющие полы бывают кабельными и инфракрасными. В них регулировка и контроль за температурой производится при помощи терморегулятора.

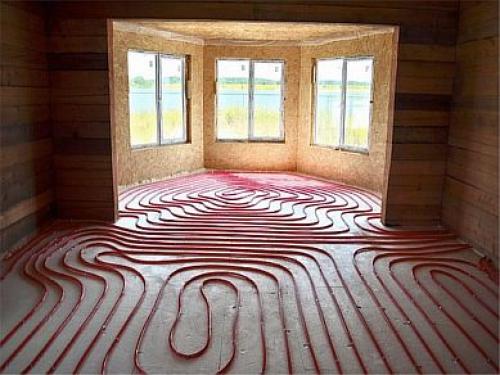

Теплый пол в деревянном доме без стяжки. Как сделать теплый пол в деревянном доме своими руками — монтаж водяной и инфракрасной системы

Потребность в обогреве дома возникла не случайно, ведь зимой — это жизненно необходимо. Существуют разные способы отопления, но сегодня владельцы частного деревянного жилья отдают предпочтение тёплым полам.

Однако не каждую модель тёплого пола можно сделать в доме с деревянными перекрытиями. Мы разберёмся в этом вопросе. Рассмотрим все виды полов с обогревом, и выясним — какой лучше подходит для домов из дерева, расскажем, как произвести установку такого отопления своими руками, как подготовить основание для него.

Виды напольного отопления совместимого с деревянным основанием

Есть два вида греющих полов, которые отличаются источником тепла: водяные и электрические.

Они оба, способны создавать комфортные условия в доме, равномерно прогревая поверхность. Но важно обратить внимание на тот момент, что при эксплуатации электрические системы обойдутся дороже.

Водяной пол

Водяная греющая напольная конструкция — сооружение из полипропиленовых или металлопластиковых трубных изделий , с движущимся по ним горячим теплоносителем (вода или антифриз). Устройство работает от центрального отопления или автономного котла.

Наиболее часто, гидрополы заливаются стяжкой из бетонного раствора, но это тяжёлая конструкция, и деревянные балки не всегда способны выдержать такую нагрузку. Поэтому, рекомендовано использовать сухую стяжку для тёплых полов в таких домах.

Обустройство гидропола в деревянном доме безопасно, экономично и эстетично. Недостаток — риск протечки и трудоёмкий процесс.

Электрический

Полы электрического типа напрямую зависят от наличия электроэнергии. Принцип функционирования системы — происходит нагревание проводников находящихся под нагрузкой.

Электрополы бывают:

1. Кабельные, которые выпускаются в виде:
2. обычного кабеля — он укладывается по поверхности пола;
3. мат — провод закреплён на полотне с определённым шагом.

Монтаж кабеля может осуществляться как по сухой технологии, так и заливаться бетонным стяжечным слоем. Но если деревянные перекрытия слабые, то второй вариант не подходит, поэтому рекомендовано вообще отказаться от кабельной системы.

Если же перекрытия прочные, то заливка бетонного раствора делает конструкцию полностью пожаробезопасной, что важно для деревянных строений.

• Инфракрасные — тепло излучают в виде инфракрасных волн, делятся на:
• плёночные — двухслойная плёнка с карбоновой пастой внутри;
• стержневые — маты, на которых размещены карбоновые стержни.

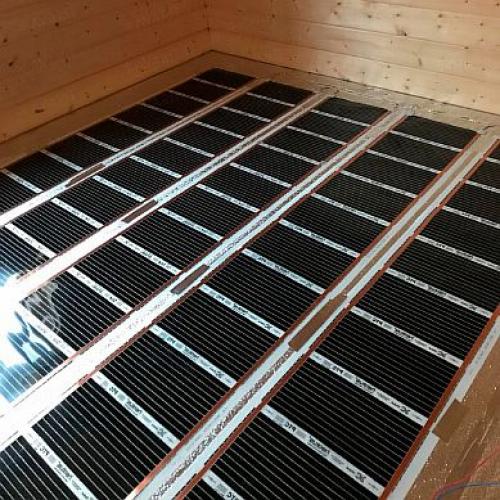

Инфракрасные полы просты в укладке. Плёночные являются мобильными системами, их можно просто расстилать на поверхности, а стержневые возможно монтировать в слой плиточного клея.

• Фольгированные маты — плёночный вид в сочетании с кабельным. Они обладают плюсами плёнки, и не имеют недостатков кабельных нагревателей.

Электрические полы работают бесшумно, равномерно прогревают поверхность, просты в управлении и имеют гарантированный длительный срок службы.

К недостаткам электрических видов можно отнести — большие расходы на электроэнергию. У кабельных систем ещё — наличие электромагнитного излучения, хотя его количество не значительное, и оно не способно нанести вред здоровью человека.

Кроме того, при обустройстве в деревянных домах, есть риск возгорания — но он минимален, при правильно произведённом монтаже.

Способы подготовки основания

Перед монтажом нагревательного элемента на деревянную поверхность, основание следует подготовить. Есть разные способы для обустройства основы под нагревательный пол.

В стяжку

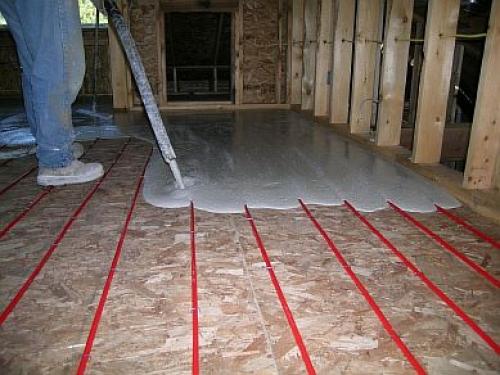

Укладка греющих полов в стяжку в бревенчатом доме — трудоёмкая процедура, но система выходит наиболее эффективная, с высокой теплоотдачей. Есть два метода сделать стяжку пола:

1. Из бетонного раствора (мокрая) — при этом, требуется тщательно подготовить деревянные перекрытия. Так как, не все балки способны выдержать тяжесть бетона, то такой способ применяется не часто, в основном при обустройстве водяного тёплого пола на первом этаже частного дома,

Суть метода в том, что элементы нагрева (трубопровод или электропровод) заливаются слоем бетона.

1. Сухая — здесь стяжкой служит сухой материал — керамзит или перлит. Конструкция получается прочной и твёрдой. Особенно, способ рекомендован для строений, перекрытия у которых — деревянные балки,  так как эта стяжка считается облегчённой.

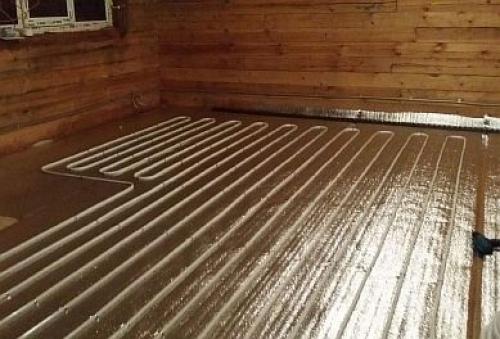

Водяной теплый пол под деревянную доску. Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

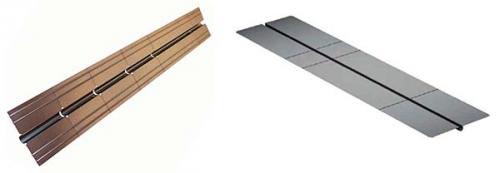

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

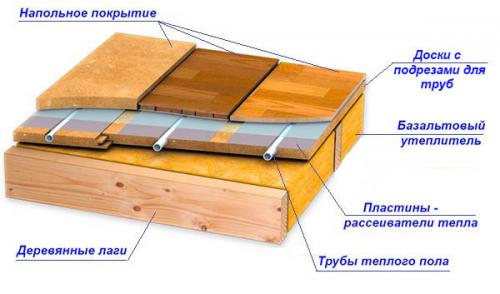

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Теплый пол на деревянный пол. Особенности деревянного пола

Деревянный пол — это основание для теплого пола, представляющее собой дощатый настил. При этом, понимание термина иногда более широкое. В виду могут иметь не просто дощатый настил, а полностью деревянное перекрытие, используемое в деревянных домах. В первом случае перекрытие бетонное, а дощатый настил — лишь теплоизоляционный слой. Во втором — это несущий слой, образующий плоскость чернового пола.

Оба варианта одинаковы с точки зрения укладки теплого пола, хотя и различаются по конструкции и механическим свойствам. Дощатый настил на бетоне обладает максимальной жесткостью, а на деревянных несущих элементах он может прогибаться, обладать некоторой степенью упругости.

Кроме этого, материал склонен к изменениям своего состояния, связанным с процессами гниения, коробления, биологическими поражениями (грибок плесень, воздействие насекомых).

Однако, если рассматривать деревянное основание в качестве основы для теплого пола, можно отметить серьезное преимущество перед бетоном — нет нужды в предварительном утеплении. Древесина сама по себе является эффективным теплоизолятором и не позволит тепловой энергии уходить в нижние слои основы.

Достоинства и недостатки

Древесина — легкий и прочный строительный материал.

Черновой пол из дерева обладает массой положительных качеств:

• малый вес, отсутствие лишней нагрузки на опорную конструкцию;
• высокая степень теплоизоляции. Деревянный пол обеспечивает надежную отсечку от потери тепловой энергии в грунте или бетонном перекрытии;
• высокая ремонтопригодность. Есть возможность заменить любую деталь пола без необходимости полного демонтажа (с некоторыми оговорками).

Однако, есть и недостатки:

• древесина пожароопасна;
• материал склонен к короблению, изменениям линейных размеров, связанными со сменой влажности;
• дерево неустойчиво к воздействию влаги и подвержено гниению, образованию плесени и грибка.

Мнение эксперта

Мезенцев Сергей Петрович

Мастер по ремонту и отделке жилых помещений

Кроме этого, есть специфический недостаток деревянного основания, непосредственно связанный с использованием теплого пола. Это отсутствие возможности уложить нагревательную систему в стяжку, обеспечивающую максимальную эффективность теплоотдачи. Приходится укладывать теплый пол с воздушным зазором между жестким поверхностным слоем и финишным покрытием, что снижает эффективность нагрева.

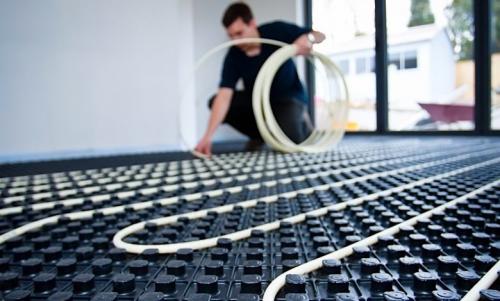

Теплый пол без стяжки. Виды теплых полов: особенности и отличия

Существует два основных подвида теплого пола: со стяжкой и без стяжки . Стяжкой в этом случае называют слой бетона , в который вмуровывается нагревательный элемент. Однако такой подход не всегда может быть целесообразен. К примеру, в домах с деревянными перекрытиями такие полы вообще не используются.

Альтернативой является пол без стяжки или так называемый «сухой пол». Его установка гораздо проще и быстрее, так как отсутствует стадия заливки бетона с последующим его выравниванием и высыханием. Плюс к тому конструкция пола предполагает малый вес, что также необходимо, если дом и его перекрытия деревянные.

Технология укладки трубы в теплоизоляционные маты

Важно! Конструкция пола без стяжки не будет съедать пространство, что особенно важно для помещений с низкими потолками. Однако стоит заметить, что такой пол имеет и свои минусы. Главный среди них – малая мощность. Иными словами, не стоит надеяться на такой пол как на единственный источник тепла в комнате.

Метод укладки теплого пола без стяжки: плюсы и минусы

Чтобы лучше понять особенности применения такого способа в быту, давайте поподробнее рассмотрим достоинства и недостатки подобной конструкции.

Преимущества

• Средняя толщина теплого пола без стяжки составляет порядка 20 мм. Это очень немного, в сравнении с 80 мм, которые займет стяжка. Иными словами, теплый пол без стяжки не создаст существенную разницу в уровне пола или так называемую «ступеньку».
• Для того чтобы ввести в эксплуатацию комнату с бетонной стяжкой потребуется не меньше месяца. Мокрая стяжка, особенно достаточно толстая, сохнет очень продолжительное время. Установка же пола без стяжки займет около суток. Также в качестве основы для теплопроводящих элементов может использоваться клей для керамики. Ему также требуется некоторое время на высыхание, однако занимает оно, обычно, не более двух недель.
• Бетонная стяжка дает значительную нагрузку на перекрытия. Такой пол нельзя размещать, к примеру, на вторых и последующих этажах деревянных домов. Пол без стяжки не просто легче, его также можно установить в уже готовых домах. К тому же, в некоторых случаях, доставка бетона в комнату может быть невозможна по тем или иным причинам. Полы же без стяжки обычно состоят из нескольких ключевых элементов: шланг или кабель, а также подложка, которая для удобства эксплуатации нарезается на небольшие плиты.
• Теплый пол без стяжки обладает высокой мобильностью. Его можно без труда снять и перенести в другую комнату или квартиру при переезде. Более того, отсутствие стяжки облегчает доступ к теплопроводящему волокну в случае необходимости его починки или замены.

Теплый водяной пол без стяжки плюсы и минусы. Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

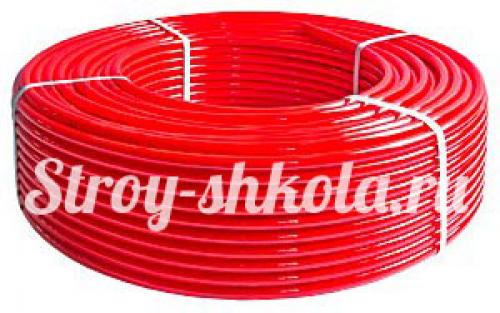

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

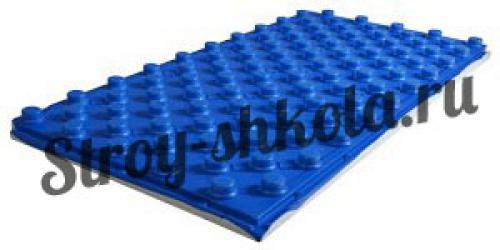

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Пенополистирольная плита

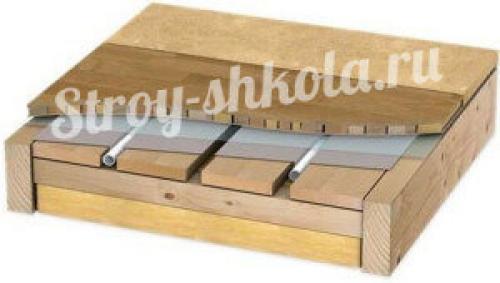

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

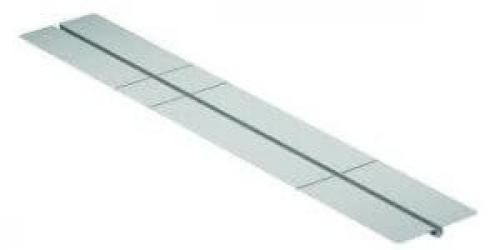

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Как сделать теплый пол на деревянном перекрытии. Какой теплый пол лучше сделать в частном доме

Существует несколько систем обогрева пола:

1. водяная;
2. электрическая;
3. пленочная инфракрасная.

Сравнительный анализ показывает, что водяной «теплый пол» проигрывает своим конкурентам по двум позициям: любая протечка превращается в огромную проблему, нужны серьезные финансовые вливания на стадии строительства и ремонта.

Однако, есть нюансы.

• На отапливаемой площади более 100 м²уже через 30-35 лет наступает полная окупаемость вложенных средств(при нынешних расценках, а они могут сильно измениться в большую сторону, все это произойдет быстрее). Причина в низких затратах на тепло. Естественно, чем больше площадь дома, тем быстрее семейный бюджет ощущает отдачу.
• Современные системы обогрева пола жидкими теплоносителями крайне редко выходят из строя ранее 50 лет. Это — во-первых. Во-вторых, в деревянных домах другая технология монтажа отопления. Ремонт здесь сложный только в том случае, если уложена керамическая плитка — придется разбивать, а не демонтировать.

Более подробно сравнительный анализ изложен в статьях:

• « Какие теплые полы лучше — водяные или электрические? »;
• « Теплый пол на балконе или лоджии своими руками ».

Из этих же статей можно сделать обобщающий вывод: электрический теплый пол в деревянном доме можно использовать, или как дополнительный вид подогрева, что, по мнению редакции неэффективно, или для постоянного отопления небольшого по площади здания или его части. Например, балкона на втором этаже. В итоге остается вариант водяного обогрева пола.

Многие специалисты могут возразить: водяной «теплый пол» и деревянный дом несовместимы. Лаги и черновой деревянный настил просто не выдержат вес цементно-песчаного раствора, которым проводится заливка контура с теплоносителем. Отказ от стяжки убирает из напольного пирога накопитель тепла, в результате чего при прекращении отопления дом быстро выстуживается.

В принципе, они правы. Залить стяжку можно только в следующих случаях:

• черновой деревянный пол уложен по грунту;
• для лагов брался мощный брус размером 20 х 22 см и более;
• вместо дерева использована бетонная плита перекрытия.

Во всех остальных случаях нужно искать другие способы монтажа водяного теплого пола в частном доме. И они есть — настильные системы обогрева, выполненные «сухим» способом. В их основе лежат металлические пластины из оцинкованной стали или алюминия. Их крылья выполняют функцию стяжки: аккумулируют и рассеивают тепло. Трубы укладываются в специальные канавки в виде перевернутой греческой буквы омега Ω (вид с торца).

Важно: пластины выпускаются под любой шаг укладки труб, что нужно учитывать при их покупке.

Греющий контур по такой технологии может быть уложен:

• на лаги в просветы между половыми досками;
• в полистирольную плиту с бобышками;
• в специальные наборы из реек — продаются в строительных магазинах.

Кроме этого, основа для всей конструкции может быть изготовлена самостоятельно: в пенопласте специальным аппаратом выжигаются канавки под трубы. Кстати, это единственный вариант обустройства водяного «теплого пола», когда контур можно уложить «улиткой».

У каждого способа есть свои сильные и слабые стороны. Общее:

• малый вес;
• отсутствие «мокрых» процессов;
• высокая эффективность;
• универсальность — можно укладывать в любом помещении (спальня, гостиная, кухня, ванная комната), под любое напольное покрытие (керамогранит, кафель ламинат, линолеум и т.д).

В этом случае половой пирог выглядит так:

• черновой пол;
• теплоизоляционный материал;
• рассеивающие пластины;
• контур с циркулирующей жидкостью;
• финишное напольное покрытие.

Изучим более подробно инструкцию по сухому способу монтажа водяного «теплого пола». Для тех, кто решил воспользоваться стяжкой, отсылаем к работе « Теплый водяной пол под ламинат », где можно получить ответы на все возникающие вопросы — технологии полностью совпадают.
