Витой провод для открытой проводки в деревянном доме. Причины, по которой выбирают наружную проводку

Витой провод для открытой проводки в деревянном доме. Причины, по которой выбирают наружную проводку

Первая причина ясна — эстетические соображения. Вторая — технические сложности при выполнении скрытой проводки в домах из бревна. По требованиям ПУЭ в сгораемых конструкциях (деревянных стенах) прокладка проводки может проводится только в глухих (без перфорации) металлических коробах. Второй вариант — в негорючей штукатурке. Причем окружать проводник должен слой в 1 см. Мягко говоря, это трудновыполнимо.

Грамотно сделанная ретро проводка служит украшением интерьера

Проблема в прокладке кабеля проводки в металлических коробах состоит не только в том, что придется делать глубокие штробы. Основная сложность в том, что деревянный дом все время меняет свою высоту. Даже после того как прошла основная усадка, изменения есть и носят они сезонный характер — во влажные периоды стена становится выше, в сухие оседает. Разница в высоте может составлять до 5-7 см на один этаж. Так как металлические короба не тянутся, это становится серьезной проблемой. В общем, получается, что открытую проводку сделать проще. Ну а раз уж провода будут тянуться поверх, то из них можно сделать украшение, что и получается, если грамотно сделать ретро-проводку.

С точки зрения пожарной безопасности она вполне соответствует требованиям: монтируется на расстоянии 12-18 мм от горючих стен, опирается на керамические или металлические (негорючие) изоляторы. Провод для прокладки используется витой, с пониженной горючей способностью. Так что и с этой стороны проблем нет.

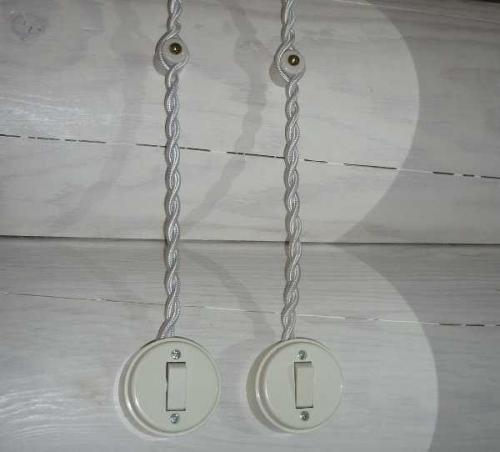

Если выдержать все в едином стиле, выглядит очень неплохо

Розетки, выключатели, распаечные (монтажные) коробки можно использовать обычные — пластиковые. Но чтобы выглядело все органично, имеет смысл поставить фарфоровые или металлические и тоже в стели «ретро». Они также отвечают требованиям безопасности, так как сделаны из несгораемого материала.

Как правильно провести проводку в доме схема для новичка. Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

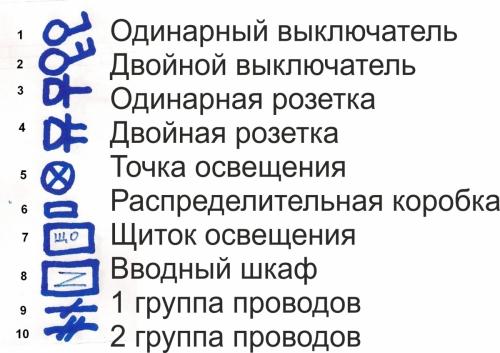

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

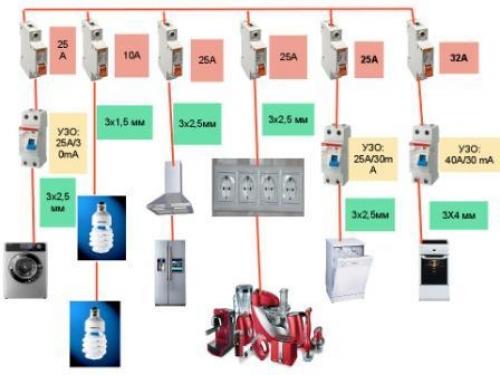

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U ;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

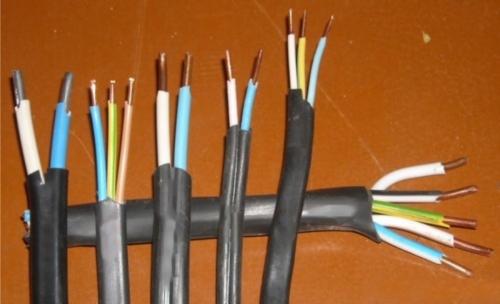

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

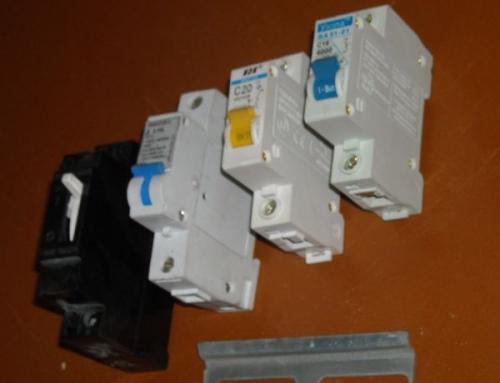

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

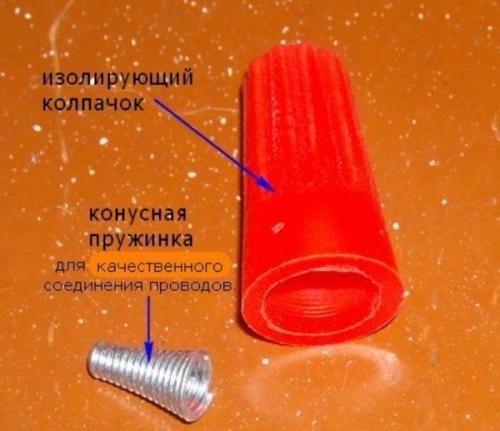

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Какую проводку лучше использовать в частном доме. Тип 2 – электрокабель NYM

Этот тип также относятся к качественным электрокабелям, использующимся для создания проводки внутри частных домов. С их помощью прокладывают силовые линии и сети освещения. Такая электропроводка выдерживает напряжение максимум 660 В.

Производители для изготовления кабелей NYM используют медь. Количество жил в таком проводе тоже составляет от 1 до 5 штук. Популярностью пользуются токопроводящие изделия, у которых поперечное сечение изменяется в диапазоне от 1,5 до 16 мм². При этом радиус изгиба электропроводов NYM превышает их диаметр в 4 раза.

Двухжильный электрокабель NYM Источник murmansvet.ru

Производители выпускают кабели NYM с 2-й изоляцией. Они используют обыкновенный ПВХ для изготовления внешней защиты этих проводов. Негорючий поливинилхлорид применяется при производстве внутренней оплетки всех дополнительно изолированных жил.

NYM электрический кабель для освещения и силовых линий изготавливается при использовании мелованной резины. Она применяется в качестве наполнителя между прослойками провода. Благодаря использованию мелованной резины увеличивается прочностная характеристика электрокабелей NYM. Кроме того, такие токопроводящие изделия стойки к высоким температурам.

Важно! Каждый кабель NYM представляет собой термо- и влагостойкую электропродукцию. Диапазон ее рабочих температур составляет от -40 до +70 ℃.

Однако электропровода этого типа уязвимы перед ультрафиолетовым излучением. Поэтому кабели NYM стараются не прокладывать на участках, куда попадают прямые солнечные лучи. Такую электропроводку обычно прикрывают.

На заметку! По возможности предпочтительнее использовать NYM провод, чем ВВГ кабель.

Каким кабелем делать ввод в дом. Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

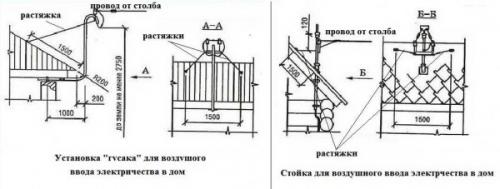

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).



  Способы установки стойки для воздушного ввода электричества в дом

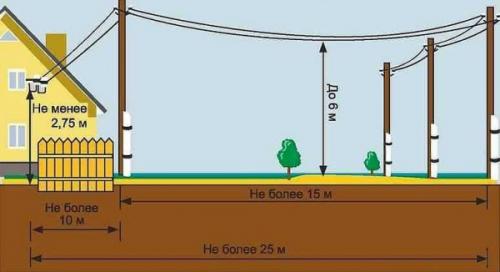

• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору.  От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают:
  • до 10 м — медным проводом сечением 4 мм;
  • от 10 до 15 м — проводом с медными жилами сечением 6 мм.
  • алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

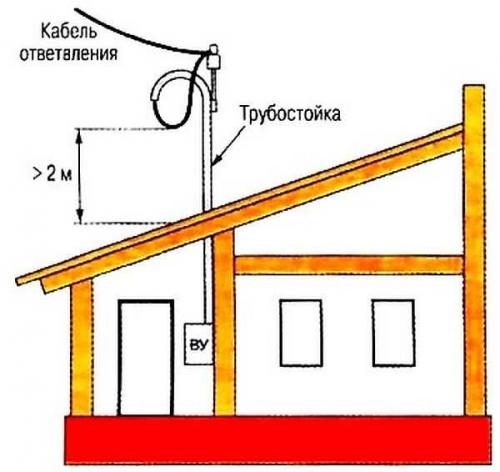

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).
