Как собрать сенсорный выключатель своими руками. Сенсорного датчика присутствия

Как собрать сенсорный выключатель своими руками. Сенсорного датчика присутствия

По выше опубликованной схеме сделал опытный образец. Детали емкостного датчика собраны на печатной плате, плата размещена в пластмассовой коробке и закрывается крышкой. Для подключения антенны в корпусе установлен одноштырьковый разъем, для подачи питающего напряжения и сигнала установлен четырех контактный разъем РШ2Н. Соединена печатная плата с разъемами пайкой медными проводниками в фторопластовой изоляции.

Сенсорный емкостной датчик собран на двух микросхемах КР561 серии, ЛЕ5 и ТМ2. Вместо микросхемы КР561ЛЕ5 можно применить КР561ЛА7. Подойдут и микросхемы 176 серии, импортные аналоги. Резисторы, конденсаторы и светодиоды подойдут любого типа. Конденсатор С2, для стабильной работы емкостного датчика при эксплуатации в условиях больших колебаниях температуры окружающей среды нужно брать с малым ТКЕ.

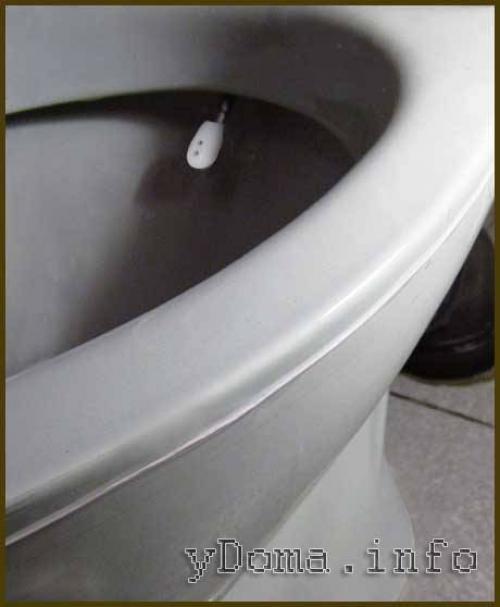

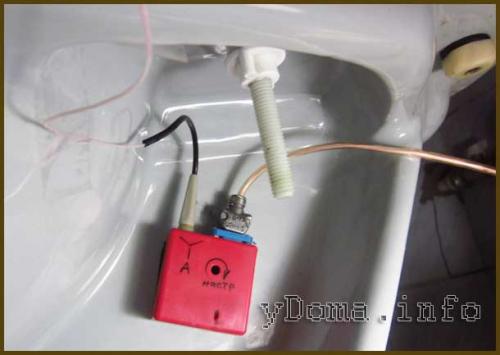

Установлен датчик под площадкой унитаза, на которой установлен сливной бачок в месте, куда в случае протечки из бачка вода попасть не сможет. К унитазу корпус датчика приклеен с помощью двустороннего скотча.

Антенный датчик емкостного сенсора представляет собой отрезок медного многожильного провода длинной 35 см в изоляции из фторопласта, приклеенного с помощью прозрачного скотча к внешней стенке чаши унитаза на сантиметр ниже плоскости очка. На фотографии сенсор хорошо виден.

Для настройки чувствительности сенсорного датчика необходимо после его установки на унитаз, изменяя сопротивление подстроечного резистора R3 добиться, чтобы светодиод HL2 погас. Далее положить руку на крышку унитаза над местом нахождения сенсора, светодиод HL2 должен загораться, если руку убрать, потухнуть. Так как бедро человека по массе больше руки, то при эксплуатации сенсорный датчик, после такой настройки, будет работать гарантировано.

Инфракрасный выключатель своими руками. Бесконтактный инфракрасный выключатель света на микроконтроллере ATtiny13. Схема

Популярные инфракрасные барьеры реагируют на пересечении луча между передатчиком и приемником. Однако в некоторых ситуациях установка двух модулей напротив друг друга затруднена или даже невозможна.

В данной статье представлено устройство лишенное этого недостатка. Данный бесконтактный инфракрасный выключатель будет полезен в местах, где включение освещения или вентиляции необходимо в течение короткого времени.

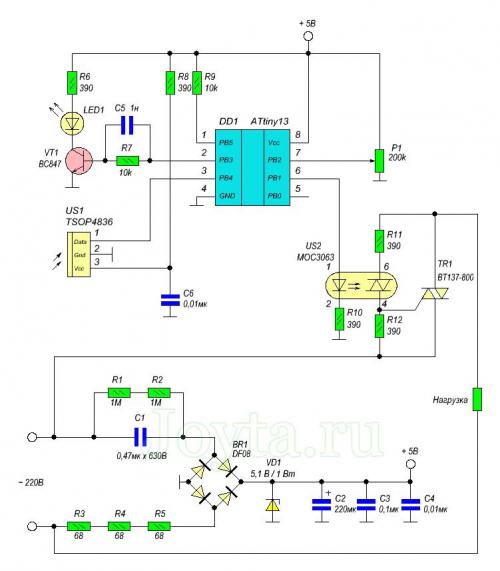

Схема рассчитана на управление нагрузкой питаемой от электросети 220 В. Бесконтактный выключатель срабатывает при обнаружении инфракрасного луча отраженного от объекта.

За функциональность инфракрасного выключателя отвечает микроконтроллер Attiny13. Он периодически каждые 10 мс генерирует 30 импульсов подаваемых на ИК-диод. Эти импульсы имеют частоту около 36 кГц и заполнение 2%, благодаря чему расход энергии небольшой.C5 улучшает скорость изменения напряжения на ИК-диоде, в частности, когдаVT1 выходит из состояния насыщения.

Если часть излучаемого света отражается от приближающегося объекта, приемник TSOP4836 подает демодулированный сигнал на вход микроконтроллера. Одновременно с этим АЦП микроконтроллера считывает величину напряжения с(время включения) и подается питание на светодиод оптрона. Время включения настраивается с шагом в одну секунду в диапазоне 10 … 1033 сек, то есть примерно до 17 минут.

В данной схеме оптрон установлен не для гальванической развязки, так как вся схема все равно питается от бестрансформаторного источника питания. Его роль – правильное управление триаком BT137, а именно включение его в обеих полуволнах сетевого напряжения.

В качестве оптрона выбран MOC3063, поскольку для его включения необходим наименьший (из всего семейства) ток — 5 мА. Тесты показали, что и с MOC3062 (необходимо 10 мА) схема работает хорошо.

Бестрансформаторный источник питания спроектирован таким образом, чтобы обеспечить напряжение около 5В, необходимое для правильной работы микроконтроллера. R1 и R2 разряжают конденсатор C1 после выключения питания, в то время резисторы R3…R5 ограничивают протекающий ток через конденсатор при включении питания.

Последовательное соединение резисторов обеспечивает их нормальную работу при высоком напряжении. Кроме того, в случае пробоя конденсатора С1, один из резисторов R3…R5 сработает как предохранитель и прервет цепь. Выпрямленное напряжение с диодного моста стабилизируется стабилитроном и сглаживается конденсаторами.

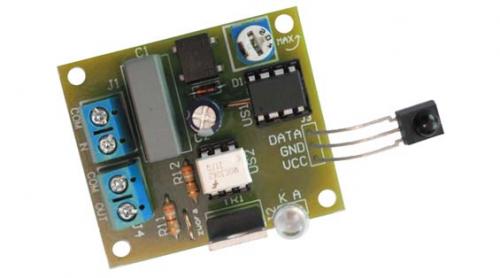

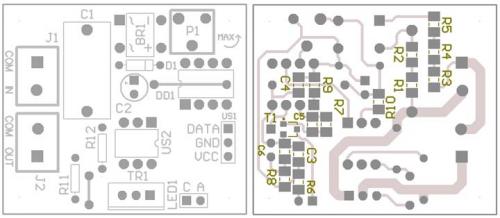

Схема инфракрасного барьера собрана нас размерами 38 мм × 45 мм. Размеры платы позволяют установить устройство в электрическую распределительную коробку диаметром 60 мм.

Сборку бесконтактного инфракрасного выключателя начинают с установки SMD компонентов. Далее все остальные элементы, начиная с двух перемычек из проволоки.

ПриATtiny13 фьюзы необходимо оставить по умолчанию, за исключением CKDIV8, который должен быть отключен. ИК-диод и фотоприемник должны быть расположены снаружи устройства и изолированы друг от друга перегородкой, предотвращающей засвета.

Стоит отметить, что большой номинал резистора R6, ограничивающего ток светодиода, был обусловлен ограничением прямого влияния светодиода на фотоприемник. При данных значениях элементов активация устройства происходит на расстоянии около 15 см.

Внимание! Поскольку все компоненты на печатной плате не имеют гальванической развязки с электрической сетью, важно соблюдать правила безопасности при запуске и эксплуатации оборудования.

Сенсорная кнопка своими руками. Способы реализации сенсорных датчиков

Чаще всего сенсорные кнопки — емкостные: отслеживается изменение емкости в контуре генератора или мультивибратора. Такой вариант требует меньше дискретных элементов, чем, скажем, вариант с инфракрасной подсветкой, работающий на отражение.

Основные технологии емкостных сенсорных кнопок заключаются в следующем .

Измерение времени заряда/разряда RC-цепочки — при касании в чувствительной зоне кнопки (чаще всего касание одного из электродов) изменяется емкость, соответственно изменяется постоянная времени цепочки, что и регистрируется контролирующей схемой.

Опрос кнопки путем измерения времени заряда измерительного конденсатора разрядом конденсатора, образованного сенсорной кнопкой — так называемый опрос путем переноса заряда. В этом случае конденсатор сенсорной кнопки периодически заряжается, а его разряд происходит на другой конденсатор (измерительный), и замеряется время его заряда до определенного напряжения. При касании кнопки ее емкость увеличивается (накапливается больший заряд), и заряд измерительного конденсатора происходит за меньшее время.

Реализация сенсорной кнопки за счет изменения поверхностной емкости. Емкость кнопки изменяется при приближении пальца близко к ее поверхности за счет дополнительной емкости:

• до земли через тело человека;
• емкости между человеческой рукой и устройством;
• емкости между телом человека и печатной платой устройства (наподобие антенны).

Проекционная емкость — за счет прикосновения изменяется диэлектрическая проницаемость, соответственно изменяется общая емкость.

В качестве модификации методов переноса заряда и проекционной емкости можно указать технологию ProxSence^TM, реализующую эти методы с помощью специализированных схемных решений, выполненных в виде IP-ядер.

Для корректной реализации сенсорных элементов управления необходимо следовать рекомендациям по форме и размеру электродов емкостного сенсора, расположению проводников и общего провода на печатной плате. Ошибки приводят к потере чувствительности сенсорной кнопки, влиянию на работу кнопки других сигнальных проводников схемы. Часто встречающиеся формы и типовые размеры электродов сенсорных кнопок представлены на рисунке 1.

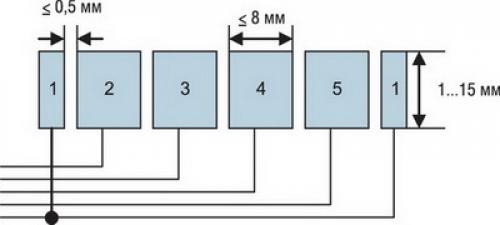

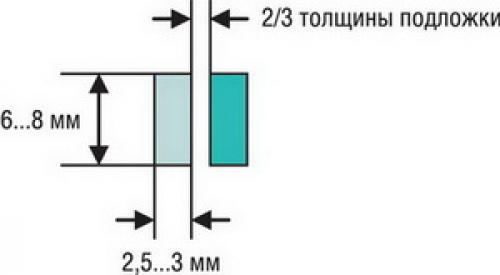

Рис. 1. Примерная форма и размеры электродов для сенсорных кнопок

Интересным моментом является возможность реализации в виде сенсорных элементов таких элементов управления, как полосы прокрутки (слайдеры), колеса (вращатели, роторы). Различают полосы прокрутки и колеса с прямыми электродами и с перекрывающимися электродами (рисунки 2а-в и 3а-в). Перекрывающиеся электроды позволяют получить более плавную реакцию, но взамен, для большей чувствительности, требуется применение опроса по методу переноса заряда.

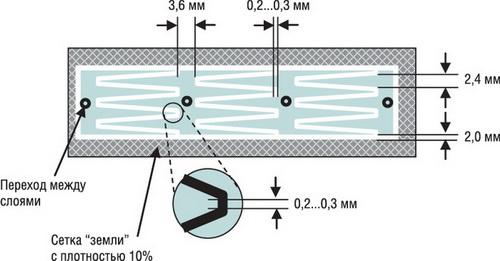

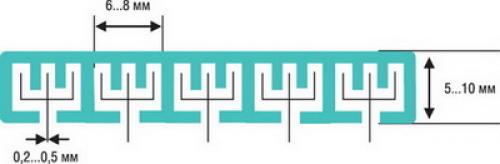

Рис. 2. Примерная форма электродов для сенсорных слайдеров (линий прокрутки)

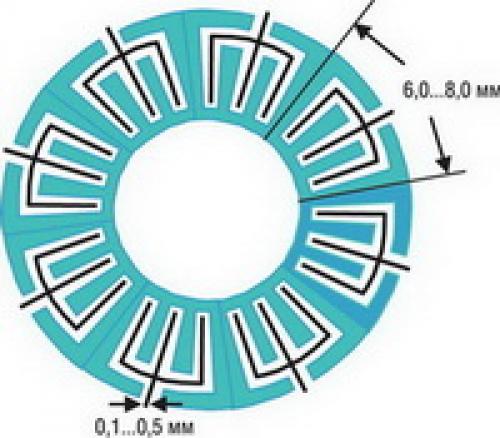

Рис. 3. Примерная форма электродов для сенсорных колес прокрутки

При разработке устройства с сенсорными кнопками разработчику приходится решать вопрос о способе их реализации — 1) на дискретных логических элементах, 2) при помощи специализированных микросхем, 3) используя внешние выводы микроконтроллера с соответствующей программной поддержкой.

Вариант с дискретными логическими элементами можно исключить сразу, так как это ведет к неоправданному увеличению места на печатной плате, дополнительному потреблению энергии, к увеличению времени на расчеты и отладку при весьма сомнительной стабильности работы. В настоящее время такое решение можно рассматривать в качестве радиолюбительской поделки.

Применение специализированных микросхем — аппаратных драйверов сенсорных кнопок — даст намного более стабильную работу при минимальных затратах на программную поддержку. Принятие такого решения обусловлено занимаемой площадью, потребляемой мощностью и ценой.

Контроллер в качестве драйвера сенсорных кнопок представляется самым экономичным решением — основные проблемы будут заключаться в программном обеспечении при условии, что вычислительных ресурсов контроллера хватит для выполнения основных задач.

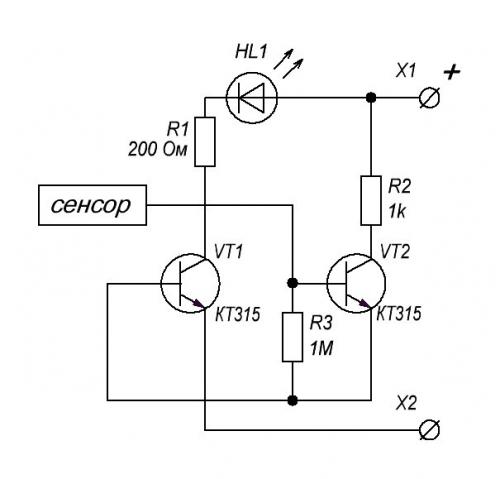

Сенсорный выключатель на 12 вольт своими руками. Сенсорный включатель на двух транзисторах

Сенсорный включатель — очень простая схема, которая состоит всего их двух транзисторов и нескольких радиоэлементов.

Сенсор — sensor —  с англ. яз. — чувствительный или воспринимающий элемент. Данная схема позволяет подавать напряжение в нагрузку, прикоснувшись пальчиком к сенсору. В данном случае сенсором у нас будет проводок, идущий от базы транзистора . Итак, рассмотрим схемку:

Рабочее напряжение схемы 4-5 Вольт. Можно чуток и больше.

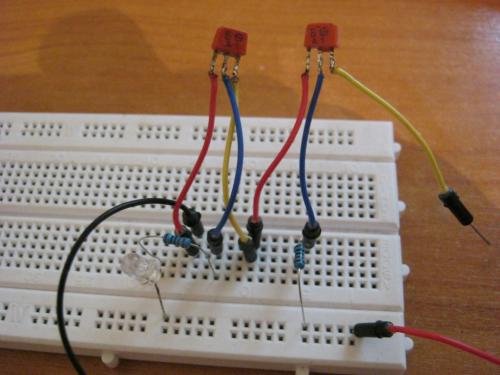

Схема  ну очень простая. На  мм макетной плате она будет выглядеть примерно вот так:

Желтый проводок от базы транзистора КТ315 , который находится в воздухе, у нас будет сенсором.

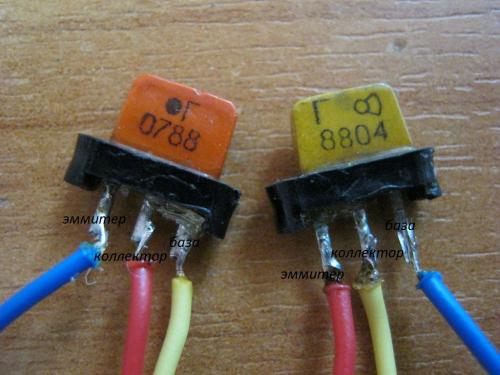

Кто не помнит, где эмиттер, коллектор  и база, ниже на фото показана цоколевка (расположение выводов) транзистора КТ361 (слева) и транзистора КТ315 (справа) . КТ361 и КТ315 различаются расположением буквы. У КТ361 эта буква находится посередине, а у КТ315 слева. Какая там буква — без разницы. В данном случае буква «Г» значит используются транзисторы КТ361Г и КТ315Г

В моем же случае я использовал транзисторы КТ315Б (ну что под руку попалось).

Вот

А что если с помощью такого сенсорного выключателя управлять мощной нагрузкой? Например, лампой накаливания на 220 Вольт? Просто вместо светодиода мы можем поставить ТТР.

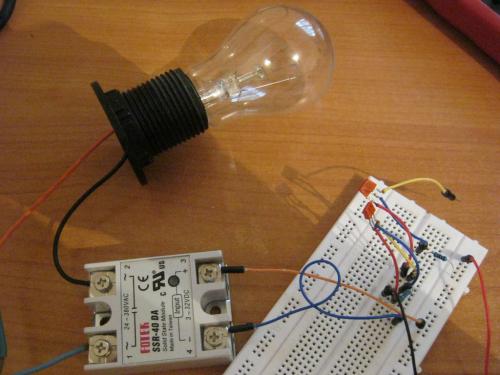

В этой схеме я использовал Твердотельное реле (ТТР), хотя можно использовать и электромеханическое реле . При использовании электромеханического реле, не забываем параллельно катушке реле поставить защитный диод

Моя измененная схема на ТТР выглядит вот так:

Немного сменю тему, у нас вышла крутая статья про LED — я Вас прошу её оценить.

В интернете эта схема идет на трех транзисторах. Я ее немного упростил. Принцип работы схемы очень простой. При прикосновении пальчиком  вывода базы транзистора VT2, на базу поступает синусоидальный сигнал с нашего тела. А откуда он берется? Наводки от сети 220 Вольт. Так вот, этих наводок вполне хватает, чтобы транзистор VT2 открылся, потом сигнал с VT2 поступает на базу VT1 и там усиливается еще больше. Мощности этого сигнала хватает, чтобы зажечь светодиод или подать управляющий сигнал на реле. Все гениально и просто!

Схема сенсорного выключателя настольной лампы. Некоторые возможности брендовых выключателей

Любой простой сенсорный выключатель содержит в своём составе следующие три компоненты:

• Особый чувствительный элемент, срабатывающий от прикосновения пальца или от его приближения к поверхности;
• Схема сенсорного выключателя света на полупроводниковых элементах, обеспечивающих усиление поступающих с датчика слабых сигналов;
• Исполнительный или коммутационный узел, выполненный на транзисторах и реле (с его помощью осуществляется управление нагрузкой).

Принцип работы рассмотрим на примере простейшего электронного устройства, работающего от питающего напряжения 16 Вольт. На размещённом ниже рисунке изображена схема сенсорного выключателя этого типа.

Из рисунка видно, что электронная часть выполнена в виде каскадного усилителя, обрабатывающего поступающий с сенсора слабый сигнал и повышающего его амплитуду до требуемого уровня. Этот вариант исполнения выключателя может быть использован для коммутации небольших токовых нагрузок.

Первый каскад усилителя настроен таким образом, что имеющегося на теле человека статического электричества вполне хватает для того, чтобы открыть входной транзистор VT1 при прикосновении пальцем к его базе. Общее количество каскадов в этой схеме – три, что позволяет достичь требуемого коэффициента усиления на выходе.

Для доработки этой схемы в цепь коллектора выходного транзистора нужно будет включить нагрузочное реле (вместо резистора 220 Ом). При срабатывании релейного элемента его контакты подают напряжение от бытовой сети в цепь лампочки освещения, после чего она загорается.

При повторном прикосновении тот же потенциал тела человека приводит к закрытию транзистора и пропаданию напряжения на релейной обмотке. Его исполнительные контакты отключают цепочку, питающую линию освещения.

Важно! Тип э/м реле подбирается таким образом, чтобы с помощью его контактов можно было коммутировать значительные по величине токи.

Сенсорный выключатель света 220 вольт: как сделать и подключить сенсорный отключатель по схеме

Изготовить сенсорный выключатель можно своими руками. На этом можно сэкономить не менее 5000 рублей (скорее всего больше). Заранее нужно подготовить инструменты и материалы.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

О сенсорном выключателе: своими руками устанавливаем и ремонтируем изделие Управление очень простое и работает по принципу сенсора на мобильном телефоне или планшете коснулись пальцем панели, лампочка зажигается, еще раз коснулись гаснет. Спрашивайте, я на связи!

Сенсорная кнопка TTP223. Исследование модуля сенсорной кнопки TTP223

Микросхема TTP223-6L чрезвычайно дешёвая, маленькая (корпус SOT23-6L) и обладает очень низким энергопотреблением (микроамперы). Она позволяет практически без всякой обвязки построить модуль емкостной сенсорной кнопки. Фактически, минимально необходимая обвязка составляет всего один конденсатор (настройка чувствительности) и две перемычки (выбор режима), однако обычно к этому добавляют ещё конденсатор по питанию. Один из таких модулей я сегодня и буду исследовать. Цель эксперимента — выяснить, будет ли модуль TTP223 срабатывать через различной толщины прослойки из разных материалов.

Ниже представлены фото и схема имеющегося у меня в наличии модуля.

Конденсатор настройки чувствительности можно выбирать в диапазоне от 0 до 50 пФ. Принцип здесь такой, — чем больше ёмкость этого конденсатора — тем меньше чувствительность. На моём модуле конденсатор не впаян (ёмкость равна нулю), то есть чувствительность максимальна. Кроме подстроечного конденсатора на чувствительность влияет размер чувствительной площадки (чем она больше, тем чувствительность выше). При желании можно подпаять внешнюю контактную площадку увеличенной площади (место для пайки отмечено на фотографии).

Я буду тестировать модуль в исполнении по умолчанию (без настроечного конденсатора и дополнительной внешней площадки). На выход моего модуля подпаян светодиод с токоограничивающим резистором, по которому можно судить о срабатывании модуля. Режимы тоже оставлю по-умолчанию — прямой, active high (обе перемычки не впаяны).

В зависимости от состояния перемычек модуль может работать в следующих режимах:

Перемычка A	Перемычка B	Сигнал AHLB	Сигнал TOG	Режим работы выхода
разомкнута	разомкнута	0	0	прямой режим, active high (при касании на выходе 1, при отпускании 0)
замкнута	разомкнута	1	0	прямой режим, active low (при касании на выходе 0, при отпускании 1)
разомкнута	замкнута	0	1	режим триггера, power-on state = 0 (при включении 0, далее переключается при каждом касании)
замкнута	замкнута	1	1	режим триггера, power-on state = 1 (при включении 1, далее переключается при каждом касании)

Стенд для тестирования собран на макетке. Питание берётся от телефонной зарядки через собранный ранее модуль питания для беспаечных макетных плат .

Результаты экспериментов:

1. Через воздух . Модуль срабатывает где-то с расстояния 0,6-0,8 см.
2. Через бумагу . Расстояние, на котором модуль перестаёт срабатывать примерно такое же. Первоначально, когда кладёшь сверху слой бумаги, он срабатывает от самой бумаги, но секунд через 10-15 «привыкает» к новому состоянию и выключается. Далее реагирует уже на касание. Кстати, если прикоснуться к сенсору пальцем и не убирать его в течении 10-15 секунд, — эффект будет такой же.
3. Через металл . Пластина из двустороннего фольгированного текстолита, помещённая над площадкой сенсора на расстоянии 3-5 мм, блокирует срабатывание.
4. Через пластик . Вот тут получился очень интересный эффект. Пластик работает как усилитель. Если положить на площадку полиэтиленовую крышку, то модуль начинает срабатывать при поднесении пальца не обязательно над площадкой, а над любым местом крышки (даже вдали от площадки), причём на расстояние сантиметра полтора. Подозреваю, что такой эффект будет со всеми материалами, которые хорошо электризуются. Скорее всего при использовании в пластиковых выключателях от этого эффекта можно словить кучу ложных срабатываний. Видимо в этом случае нужно использовать вариант с понижением чувствительности при помощи дополнительного конденсатора.

Как сделать бесшумный выключатель. Применение хлопкового выключателя

Акустический (или хлопковый) выключатель создан для управления электричеством в различных помещениях дистанционно, то есть не прикасаясь непосредственно к тумблеру. Данное приспособление действует по хлопку в ладоши. Помимо источников освещения акустический регулятор может активировать катушки контакторов, преобразователи тока, климатические системы и иное электрическое и электронное оборудование — главное, чтобы хватало мощности.

Акустические выключатели в жилых помещениях

Звуковые выключатели оптимально подходят для сравнительно тихих помещений в доме: спален, библиотек, кабинетов, кладовых, погребов. Установка подобного устройства в спальне позволит вам не вставать с кровати для выключения света после того, как вы почитаете на ночь любимую книгу и удобно устроитесь под одеялом. Чтобы комната погрузилась в уютный, обволакивающий мрак, нужно просто похлопать в ладоши.

Установка хлопкового выключателя в спальне позволяет не вставать с кровати для выключения света

Монтировать подобные приборы в шумных местах и помещениях нецелесообразно, поскольку посторонние звуки будут регулярно провоцировать несанкционированную активацию устройства. В связи с этим звуковой выключатель не подходит для офисных и рабочих помещений, для кухонь, столовых и гостиных.

Хлопковый выключатель очень пригодится в быту людям, передвигающимся на инвалидной коляске, также он будет полезен детям. Как правило, в целях безопасности в детских комнатах электроустройства располагают на высоте 1,7 м. Для того чтобы самостоятельно включить или выключить свет, ребёнку приходится вставать на табуретку, а это также небезопасно: малыш может потерять равновесие и упасть. Если вы установите хлопковый выключатель, ребёнок не будет каждый раз к вам обращаться с просьбой включить или погасить свет. Он просто хлопнет в ладоши и от этого свет зажжётся или погаснет.

Освещение межэтажного пространства

При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами. Для этого он должен быть снабжён фотореле. Восприимчивость датчика движения контролируется делителем напряжения с резистором, создающим фотодиод. Если использование датчика движения не принципиально, его можно отключить. Для этого необходимо выставить резистор на самое низкое значение.

При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами

При освещении межэтажного пространства можно использовать микросхему К176ЛА7. При её применении автомат активации электричества не дребезжит на верхних и нижних показателях. С помощью электретного микрофона принимается акустическая волна и трансформируется в электрический импульс. Затем за счёт применения трехэлектродных транзисторов импульс принимают логические участки микрочипа, производящие сигнал продолжительностью до 10 секунд. В эти 10 секунд лампа находится в активированном, т. е. включённом состоянии. Чтобы её отключить на светлое время суток, нужно подать сигнал с выхода элемента.
