Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.

Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.

Первый этап самодельного котла включает следующие шаги:

1. Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
2. Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
3. В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
4. Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
5. Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.

Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества

1. К корпусу котла приваривают ножки из равнополочного уголка.
2. Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.

Теплообменник для твердотопливного котла своими руками

Второй этап – производство теплообменника:

1. Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
2. Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
3. Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
4. В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
5. Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).

Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более

1. Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
2. К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
3. К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.

Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува

Как правильно собрать котел

После выполнения двух основных этапов приступают к завершающему.

Третий этап – сборка котла:

1. Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
2. Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
3. Дымовой патрубок вставляют в дымоход.
4. Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
5. Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
6. Если тест прошел нормально, котел загружают на полную мощность.

Котел из трубы. Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

• Как подключить котел длительного горения своими руками
• Сбросной клапан для отопления
• Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

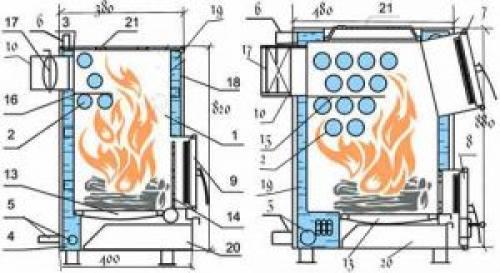

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Мини газовый котел своими руками. Не нужно бежать в магазин за дорогостоящим оборудованием! Как сделать газовый водяной котел своими руками

Газовый котёл — агрегат для получения тепловой энергии для отопления помещений или нагрева воды путём сгорания газообразного топлива . Такое устройство возможно сделать самостоятельно.

Важно правильно рассчитать параметры оборудования и не пренебрегать правилами безопасности. Главная сложность заключается в получении разрешений на эксплуатацию самодельного газового котла.

Даже минимальное отклонение от прописанных норм ведёт к полному запрету использовать самодельные конструкции, поэтому изготавливать газовый котёл самостоятельно должен только человек, имеющий большой опыт в монтаже и обслуживании подобных установок.

Виды водяного газового котла для отопления частного дома

Принцип работы газовых котлов отопления заключается в следующем : образующееся за счёт сгорания газа тепло передаётся жидкости, которая затем перемещается по отопительной системе, нагревая помещение. Есть отличия в устройстве разных видов газовых котлов.

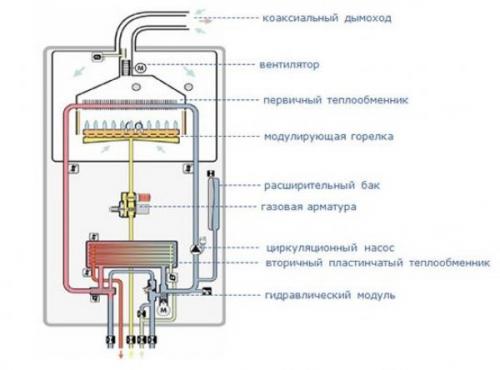

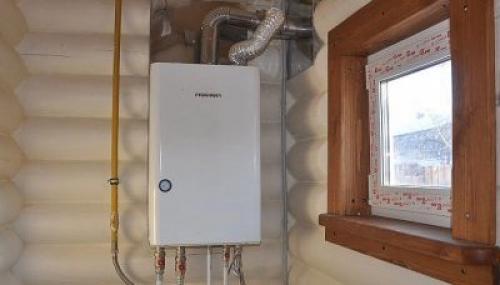

Настенный

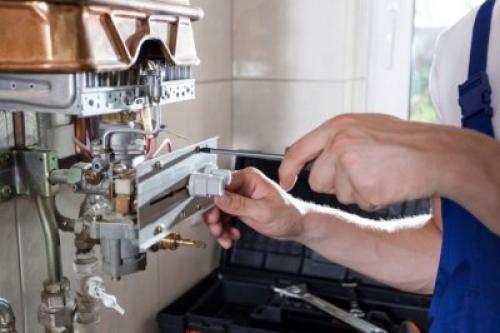

К основным частям относятся:

1. Горелка — прямоугольная конструкция с расположенными в определённом порядке отверстиями, через которые подаётся газ от форсунок снизу.
2. Камера сгорания .
3. Теплообменник — один или два. Схема с двумя агрегатами предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением над горелкой. Это позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью.
4. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.
5. Газовый клапан , управляемый системой автоматики, регулирует степень подачи топлива.
6. Подающий и обратный трубопроводы отопления.
7. Мембранный бак .
8. Электроблок .
9. Вентилятор помогает уходить углекислому газу из агрегата через дымоход.
10. Циркуляционный насос .
11. Система автоматики — набор датчиков, анализирующих состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления.

Напольный

Отличается от настенного способом крепления , а также, поскольку его вес ограничен, производители оснащают его чугунным теплообменником, который является более качественным и надёжным.

Напольные модели — одноконтурные агрегаты с открытой камерой сгорания, в которых минимум различной автоматики и приборов регулирования .

1. Горелка.
2. Камера сгорания.
3. Теплообменник.
4. Расширительный бак — в него отводятся излишки жидкости.
5. Газовый клапан.
6. Электроблок.
7. Вентилятор.
8. Пластинчатый теплообменник.
9. Насос.
10. Система автоматики.

Из баллона

1. Основой конструкции служит газовый баллон на 50 л (обогревает помещение до 70 кв. м ). В баллон погружается поршень с нижней насадкой.
2. Насадка представляет собой полую трубу , через которую поступает воздух для горения.
3. В нижней части поршня приварен «блин» чуть меньшего диаметра , чем баллон. Приваренные к нему дугообразные лопасти создают вихревой поток над тлеющим топливом.
4. Дымоходная труба.
5. Верхняя часть баллона после установки на ней ручек используется как крышка.
6. Насос обеспечивает принудительную циркуляцию.

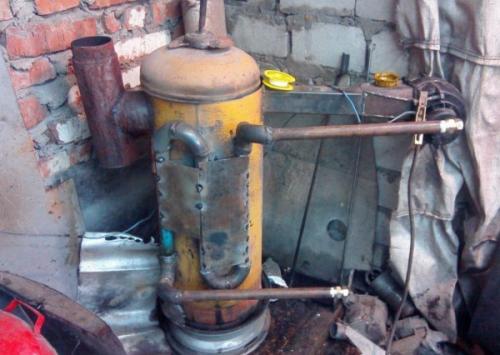

Фото 1. Газовый котел, изготовленный из баллона. Прибор подсоединен к водяному контуру отопления.

Как сделать газовый котел своими руками

Изготовление газового котла состоит из нескольких этапов.

Выбор проекта, чертежи

Приняв решение о самостоятельном изготовлении газового котла, найдите подходящий проект с чертежами . На них должно быть подробно расписано про котлы отопления, подключение, охлаждение, дымоотвод, дефлектор и другие нюансы.

Внимание! Перед тем как приступить к изготовлению, хорошо разберитесь в чертежах и найдите фото готовых схем. Любая неточность или изменение неблагоприятно отразится на эксплуатации в будущем.

При изготовлении учитывают потери тепла в каждом помещении , где планируется отопление. Даже в комнатах с равными площадями теплоотдача будет разной.

Фото 2. Чертеж настенного газового котла. Стрелками указаны составные части отопительного прибора.

Расчёты проводятся с запасом 10% , ориентируясь на реальные размеры объектов.

Справка. Самый простой способ расчёта: на каждые 10 кв. метров площади требуется 1 кВт энергии. Теплотворная способность газа — 6,55 кВт.

Количество энергии, потребляемое котлом за сутки, делят на его теплотворную способность и так получают необходимый объём котла.

Таким образом, надобно:

• рассчитать всю гидравлическую систему;
• учесть расходы на дымоотвод, включая дефлектор;
• заранее определиться с диаметром труб;
• установить нужную мощность насоса;
• рассчитать сопротивление системы.

Фото 3. Чертеж отопительного котла на газу. Указаны размеры прибора и его составные части.

Котлы на твердом топливе длительного горения своими руками чертежи. Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

1. Металлического корпуса, закрывающего внутренние камеры.
2. Нижней камеры для сжигания топлива.
3. Верхней камеры для сжигания газа.
4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: " Как сделать котел на дровах своими руками – пошаговая инструкция ".

Устройство твердотопливного котла длительного горения следующее:

• Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
• Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
• Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
• Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Видео котёл отопления для дома своими руками
