Подключение посудомоечной машины установка посудомоечной машины. Как составить схему подключения посудомоечной машины к канализационной системе

21.11.2019 в 20:45
Содержание
  1. Подключение посудомоечной машины установка посудомоечной машины. Как составить схему подключения посудомоечной машины к канализационной системе
  2. Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош
  3. Как подключить посудомоечную машину к электричеству. Как легко и быстро выполнить подключение посудомоечной машины своими руками
  4. Как установить фасад на посудомоечную машину bosch. Как установить фасад на посудомоечную машину
  5. Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машины
  6. Видео как установить посудомоечную машину. Важные моменты. akmmeb

Подключение посудомоечной машины установка посудомоечной машины. Как составить схему подключения посудомоечной машины к канализационной системе

Схема, по которой производится подключение посудомоечного устройства, может быть двух типов. В первом случае стыковка осуществляется посредством специального тройника. Второй вариант предполагает применение отдельного сифона, состыкованного с канализационной коммуникацией.

Использование тройника для подключения посудомоечной машины к водопроводу – наиболее целесообразное решение, особенно, если выполнять установку, не имея соответствующего опыта в данной области. Для реализации такого метода требуется минимум трудозатрат.

Подключение посудомоечной машины установка посудомоечной машины. Как составить схему подключения посудомоечной машины к канализационной системе

Подключение ПММ производится с применением сифона, соединенного с канализационной системой

Полезная информация! Монтаж посудомойки для дачи имеет свои особенности, например, для реализации такого варианта нужно обеспечить доступ устройства к воде. Некоторые участки лишены такой возможности. Но эту проблему можно решить, подключив посудомойку к баку, наполненному водой. Его объема должно быть достаточно, чтобы покрыть нужды посудомоечного агрегата.

При использовании сифона, имеющего отводы, появляется защита от попадания воды обратно в посудомоечный агрегат. Иногда случается так, что возможность подключения ПММ в местах закладки труб отсутствует. В такой ситуации лучше всего провести замеры, которые позволят определить кратчайший путь прокладки.

Применение сифона для посудомоечной машины при ее установке требует большей аккуратности и внимательности от мастера. Установка такого приспособления должна производится с учетом схемы, составленной ранее. В ней указываются все составляющие конструкции, а также их габаритные характеристики.

При составлении схемы стоит помнить, что диаметр трубы, которая будет подводиться к канализационной системе, должен быть не меньше, чем размер патрубка. Также нельзя использовать для подключения ПММ трубы, сечение которых выше, чем аналогичный показатель самой канализации. Этот параметр рекомендуется выбирать таким образом, чтобы получить оптимальную скорость слива.

Подключение посудомоечной машины установка посудомоечной машины. Как составить схему подключения посудомоечной машины к канализационной системе

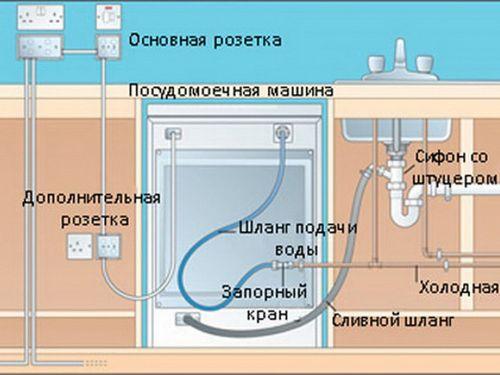

Схема подключения посудомоечной машины к канализационной системе

В схеме также нужно отметить точки фиксации слива посудомоечной машины. Трубка должна крепиться к стене. Внутренний вариант прокладки в этом случае невозможен. При фиксации трубы нельзя выполнять большое количество соединений. Оптимальный шаг для крепежей составляет 1 м.

Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош

Срок эксплуатации и качество работы посудомоечной машины Bosch напрямую зависят от установки. Если техника правильно подключена к коммуникациям, если вы соблюдали рекомендации производителя, тогда можно не волноваться о преждевременной поломке. Как производится установка посудомоечной машины Bosch? Узнаете ниже.

Пользователя могут лишить гарантии в случае поломки машинки из-за неверного подключения.

Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош

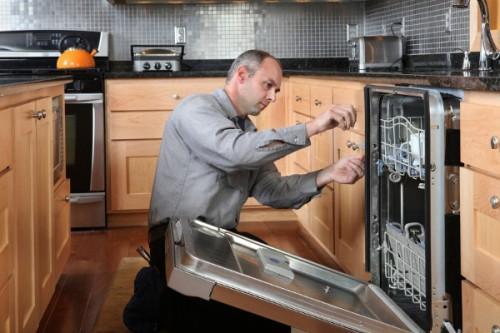

Особенности расположения и установка ПММ «Бош»

Первым делом нужно выбрать место для будущей техники. Если вы предусмотрели покупку посудомойки на этапе ремонта, проблем со встраиванием даже в кухню «Икеа» не возникнет. На плане заранее отмечается вывод коммуникаций, рассчитываются размеры ниши для встраивания.

Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош

Модели ПММ «Бош» пользуются спросом, у них большой ассортимент и широкий ценовой диапазон. Вы сможете подобрать компактную модель, габаритами 45х55х50 см. Разместить ее можно в кухонном шкафу или на столешнице. Подключение выполняется стандартным способом.

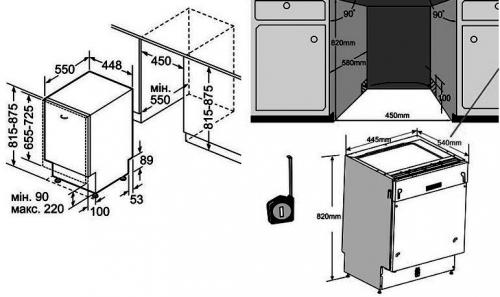

Встраиваемый вариант лучше предусмотреть заранее. Высота техники от 81,5 см, ширина корпуса 45-60 см. Учитывайте, что ниша должна на 2-5 см быть шире, чем размеры посудомойки.

Загляните в инструкцию. К ней прилагается шаблон в натуральную величину дверцы. По нему вы легко сможете определить и проделать отверстия для будущих винтов и креплений.

Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош

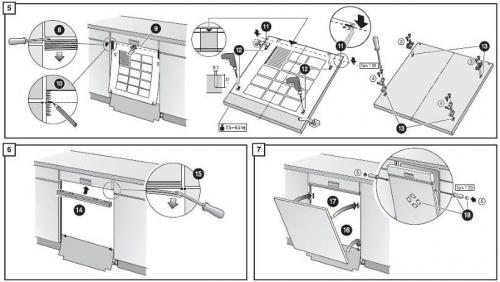

Чтобы дверца идеально прикрывала фасад ПММ, с внутренней стороны наложите шаблон и просверлите отверстия.

Решились на покупку посудомоечной машины совсем недавно? Важно правильно выбрать место для установки. Будет удобно поместить технику возле мойки. Тогда вам не придется искать удлинители для подключения к водопроводу.

Важно! Чем короче заливной шланг, тем лучше он защитит технику в случае гидроудара.

Установить встроенную посудомойку под столешницу несложно, если правильно демонтировать шкаф. Для этого уберите полочки, снимите нижнюю и заднюю части либо проделайте отверстия в боковых стенках под выводы шлангов.

Почему удобно размещать ПММ возле раковины:

  1. Не нужно тратиться на покупку отдельных шлангов.
  2. Не придется удлинять шланги, а значит, отработанная вода будет уходить быстрее.
  3. Грязные тарелки можно быстро переложить из раковины в бункер.

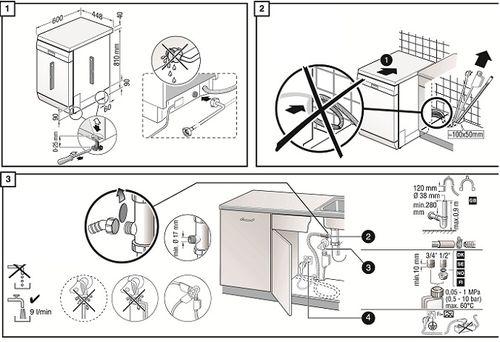

Перейдем к подключению. Подробная схема должна быть указана в инструкции.

Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош

Выполняем монтаж своими руками

Первое, о чем нужно позаботиться, — энергоснабжение. Если у вас уже подготовлена розетка по всем правилам , тогда просто подключите к ней ПММ. Если нет, мы приведем последовательность работ.

Внимание! Работать с электрикой может только специалист. В интернете есть много

Какие работы должен сделать мастер:

  • подготовить в стене отверстие для прокладки провода;
  • проложить медный трехжильный провод;
  • подключить дифавтомат;
  • сделать заземление;

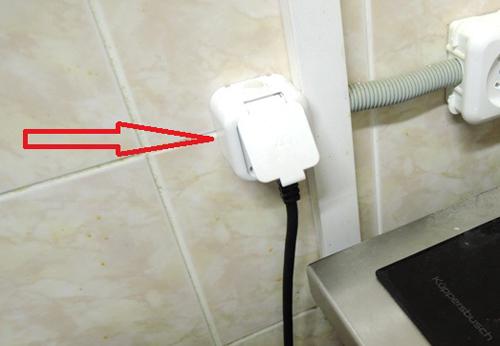

  • поставить влагостойкую розетку европейского типа;
  • подсоединить стабилизатор.

Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош

Установка предохранительного устройства — это не просто прихоть. Посудомоечная машина является мощной техникой, которая работает с электричеством и водой, что вдвойне опасно. Хотите защитить свое здоровье и прибор? Тогда придерживайтесь рекомендаций специалистов.

Инструменты и комплектующие

Для самостоятельной установки вам понадобятся:

  • Шлицевая и крестовая отвертки.
  • Фум-лента для гидроизоляции соединений.
  • Гаечный ключ.
  • Пассатижи.
  • Сифон с двумя отводами. При установке компактной модели под раковину может понадобиться сифон, уходящий сначала в сторону, а затем вниз.
  • Бронзовый или латунный тройник с запорным краном.
  • Проточный фильтр (если вы хотите чтобы в посудомойку поступала очищенная вода).

Подключение к сливу

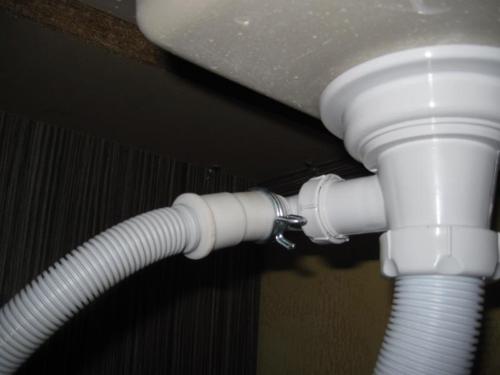

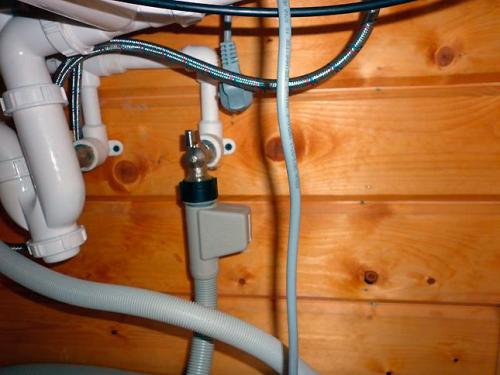

Рекомендуем подсоединять машину через сифон , а не напрямую к канализации. Так можно дополнительно подключить стиральную машину. Подсоедините сливной шланг к выходу сифона. Обмотайте соединение фум-лентой. Дополнительно нужно закрепить соединение хомутом, иначе сильный сливной напор может сорвать шланг и устроить потоп.

Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош

Водопроводные работы

Многие модели «Бош» подключаются только к холодному водопроводу. Для горячей воды в комплекте должен идти специальный шланг с дополнительной защитой. Последовательность действий:

  1. Перекройте подачу воды.
  2. Отсоедините шланг смесителя от трубы.
  3. На трубу поставьте латунный тройник с краном.
  4. Соединения герметизируйте «фумкой».
  5. Если вы решили поставить проточный фильтр, сейчас самое время его подсоединить.
  6. К одному выходу тройника подключите смеситель, к другому с фильтром — заборный шланг посудомойки.

Подключение посудомоечной машины bosch. Установка посудомоечной машины Бош

Чтобы гидроизоляция хорошо держалась, наматывайте ее по резьбе не менее 10-15 раз.

Осталось установить машину в шкаф, если вы еще этого не сделали. Учитывайте, что пол под техникой должен быть идеально ровным. Заранее продумайте этот вопрос, установив подкладку, если с полом проблемы. Встроенную технику дополнительно закрепляйте в нише, все крепежи должны поставляться в комплекте.

Как подключить посудомоечную машину к электричеству. Как легко и быстро выполнить подключение посудомоечной машины своими руками

В последнее время посудомойка уже перестала быть предметом роскоши. Сегодня она есть уже у большинства владельцев квартир или частных домов, а мини-версии используют даже в общежитиях. Установка любой модели состоит всего из четырёх этапов: выбор места, подведение слива, водозабора и электросети. Монтаж агрегата сложности не вызывает, однако на каждом этапе есть свои нюансы. Редакция Homius подготовила подробные рекомендации по подключению посудомоечной машины, а также важные советы по эксплуатацию и обслуживанию разных моделей.

Как подключить посудомоечную машину к электричеству. Как легко и быстро выполнить подключение посудомоечной машины своими руками

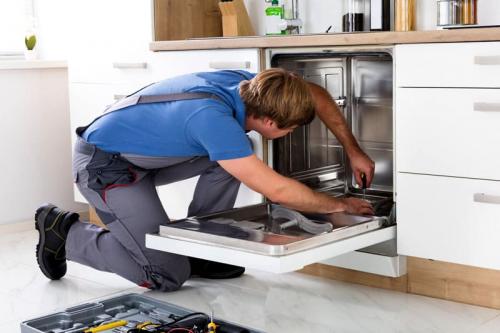

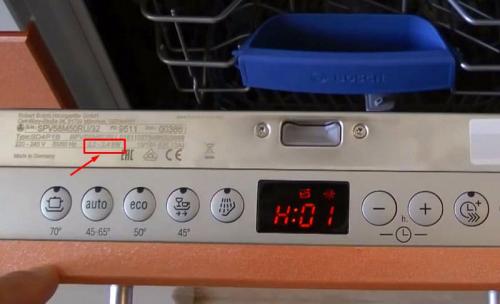

Подключение ПММ требует определённых навыков
ФОТО: bosch-home.ru

            Как выбрать место для установки ПММ

            При выборе места размещения агрегата необходимо продумать не только удобство эксплуатации, но и все особенности подведения сети водопровода , канализации , а также электричества . Кроме того, машинка должна поместиться в нишу кухонного гарнитура. Желательно установить ПММ неподалёку от раковины, так пользоваться ею будет намного удобнее.

            Особенности подключение посудомоечной машины к электрической сети

            В первую очередь, агрегат подключают к электросети, поэтому важно на расстоянии, равном длине шнура посудомойки, установить розетку . Использовать удлинитель категорически нельзя. Рассмотрим весь процесс более подробно.

            Какие материалы понадобятся в работе

            Для того, чтобы подключить ПММ к электричеству, нужно подготовить не так уж много материалов:

            • трёхжильный кабель из меди ВВГнг 3×2,5;
            • устройство защитного отключения (УЗО) или дифференцированный автомат на 16 А.

            Как подключить посудомоечную машину к электричеству. Как легко и быстро выполнить подключение посудомоечной машины своими руками

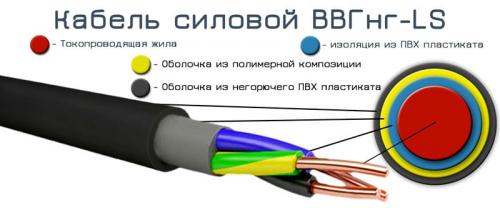

            Силовой кабель
            ФОТО: washdry.ru

            Как подключить посудомоечную машину к электричеству. Как легко и быстро выполнить подключение посудомоечной машины своими руками

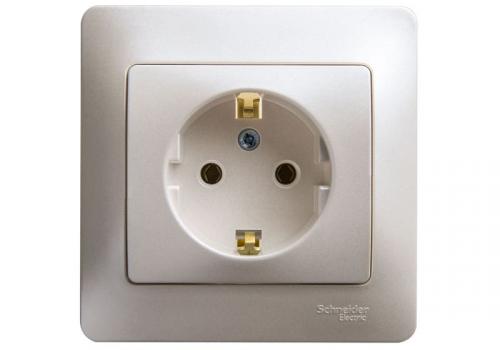

            Подойдёт только розетка с заземлением

            Как подключить посудомоечную машину к электричеству. Как легко и быстро выполнить подключение посудомоечной машины своими руками

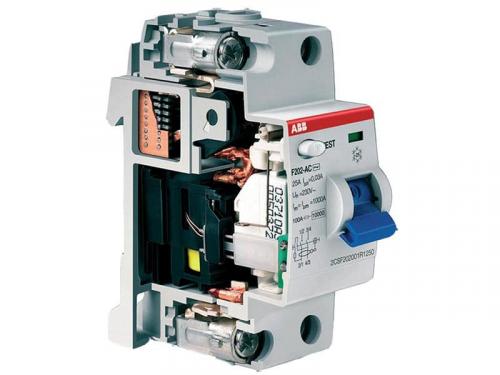

            Дифференцированный автомат с током утечки 30 мАФОТО: stroy-block.com.ua

            Схема подключения ПММ

            Современные посудомоечные машины (ПММ) относятся к классу энергопотребления «А», «А+» и «А++», поэтому мощность потребления электроэнергии большинства моделей не превышает 3 кВт. Специалисты рекомендуют провести для неё отдельный кабель от щитка и установить диффавтомат.

            Если ремонт уже сделан, и штробить стены совсем не хочется, можно обойтись установленной ранее розеткой, но только с обязательной защитой УЗО.

            Как подключить посудомоечную машину к электричеству. Как легко и быстро выполнить подключение посудомоечной машины своими руками

Как установить фасад на посудомоечную машину bosch. Как установить фасад на посудомоечную машину

Как установить фасад на посудомоечную машину bosch. Как установить фасад на посудомоечную машину

Установка фасада, в отличие от подключения посудомоечной машины, происходит достаточно легко, стоит только соблюдать инструкцию и делать все поэтапно. Чтобы установить фасад, вам понадобятся следующие инструменты и предметы:

  • шуруповерт,
  • мебельные панели,
  • рулетка,
  • столешница,
  • соответствующая фурнитура.

Схема установки

Как производится монтаж

Навес фасада производится только в том случае, если посудомоечную машину необходимо установить в уже готовую кухню. Благодаря тому, что ко многим таким устройствам прилагается инструкция по установке, проблем с этим возникнуть не должно.

Чтобы установить фасад, на нем сначала закрепляют ручку, за которую и будет открываться посудомоечная машина Bosch, Electrolux, Канди, Аристон или Индезит.

После этого необходимо установить крепления, приспособленные для сцепления с дверцей устройства.

Обратите внимание

На устанавливаемом элементе фасада имеется специальная накладка из бумаги, на которой указано, где именно нужно просверлить отверстия, чтобы нанести крепления. Сверлить можно прямо по чертежу, чтобы исключить возможность ошибки.

После того, как все отверстия проделаны, нужно установить специальные крепления. После этого фасад просто присоединяется к посудомоечной машине. Происходит это путем вкладывания креплений в специальные пазы, имеющиеся на дверце посудомоечной машины.

Но на этом монтаж фасада еще не завершен, так как нужно закрепить этот навесной элемент. Для этого сначала открывают дверь машины, а затем откручивают несколько болтов с внутренней стороны дверцы.

Их заменяют на более длинные, которые позволят прикрепить фасад. На этом же этапе можно отрегулировать степень натяжения пружин дверцы машины, повернув винты.

Посмотрев

Преимущества фасада

Монтаж фасада имеет несколько плюсов:

  • устройство хорошо вписывается в интерьер,
  • панель управления становится заметна только во время открытия устройства,
  • фасад снижается уровень шума и вибрации.

Чем отличаются встраиваемые посудомоечные машины

Встраиваемая техника отличается тем, что она предназначена для установки в готовую кухню, и поэтому ее корпус несколько видоизменен. Панель управления на таких моделях становится видимой только после открытия дверцы и, как правило, располагается на ее торце. Существуют и частично скрытые приборы. Отличие состоит в том, что для управления их не нужно открывать.

На какие характеристики стоит обращать внимание при покупке

  • полновстраиваемые посудомоечные машины, панель управления которых полностью скрыта;
  • частично встраиваемые.

Среди вторых есть и устройства, которые не устанавливаются в готовую кухню, а предназначены для помещения рядом с другой мебелью. Одной из самых важных характеристик становится ширина посудомоечной машины.

Если в доме живет большое количество людей, то следует приобретать устройство, вместимость которого равна 12 комплектам посуды. В случае, когда вместимость имеет не большое значение, приобретаются модели, предназначенные для 9 комплектов.

Также имеются и машины на 6 комплектов посуды.

Как выбрать встраиваемую посудомоечную машину

Чтобы приобретенное устройство радовало своих владельцев, к его выбору стоит подходить более внимательно. Для этого достаточно оценить несколько параметров. Одним из них является наличие программ. К обязательным режимам относятся:

  • нормальный,
  • быстрый,
  • интенсивный,
  • замачивание.

Выбор программ зависит от степени загрязненности посуды и ее типа. Также существует возможность выбора деликатной мойки, предназначенной для хрупких предметов.

Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машины

Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машиныАквастоп — это устройство, позволяющее регулировать поступление воды в посудомоечную машину. Представляет он из себя систему, состоящую из 2 шлюзов: один пропускает воду при включении техники в сеть , а второй открывается непосредственно во время работы. Так они создают мощный заслон, не позволяющий образовываться протечкам. Понятно, что они могут навредить ремонту квартиры.

Аквастопы бывают нескольких видов:

  • Механический — шлюзы регулируются пружиной, в действие которую приводит давление воды. То есть, если оно сильно давит на клапаны, то устройство перекрывает подачу воды до тех пор, пока хозяин не разберется с причиной утечки. Просто и удобно, однако ремонтники отмечают, что система иногда дает сбои.
  • Абсорбентовый — поддон для сбора воды наполнен впитывающим элементом. При попадании влаги он разбухает и перекрывает собой подачу воды.

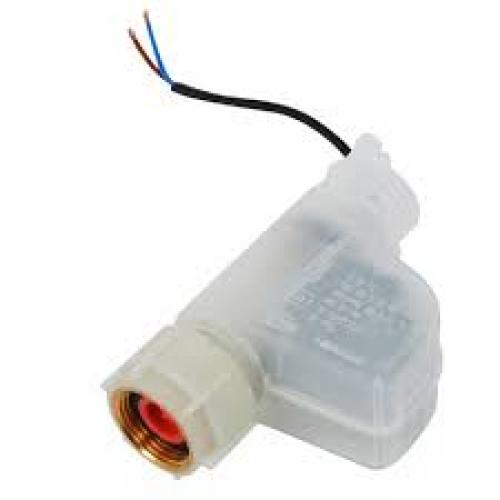

  • Электромеханический — самый продвинутый вид блокировки утечек. Специальный «поплавок» при изменении уровня воды перекрывает ее подачу. Все просто, а система практически не дает сбои.

В данной статье мы разберем замену аквастопа на посудомоечной машине, подходящую ко всем его видам. Так что будьте уверены, что и для Вашей он тоже подойдет!

Как проверить аквастоп в посудомоечной машине?

Существует огромное количество признаков, говорящих о неисправности устройства. Однако большинство из них очень похожи, поэтому мы объединили их и представляем Вашему вниманию самые распространенные «сигналы» поломки.

  • Самое очевидное — из Вашей техники течет вода. Это говорит о том, что аквастоп не справляется со своей работой — блокировать протечки, а значит самое время его проверить. Чаще всего он не поддается ремонту, поэтому проще будет заменить.
  • Устройство блокирует подачу воды, однако при его отключении протечек не происходит. Да, возможно и такое. Скорее всего, тут вышел из строя «поплавок» или иное приспособление для измерения уровня воды.

По сути, любое проявление влаги вне техники — сигнал к ее диагностике и замене комплектующих. Учтите это!

Инструкция по замене аквастопа

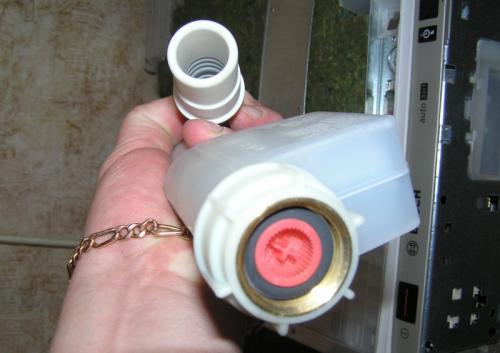

1. Узнайте тип своего устройства

Если оно — механическое, то достаточно просто «отщелкнуть» его обратно. Пружина вернется в исходное положение. Если абсорбентовое, то впитывающий материал вскоре вернется в исходное положение, нужно подождать. Электромеханический же нуждается в замене, поэтому читайте материал дальше.

Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машины

2. Отключите посудомоечную машину от сети

Это не даст Вам возможности получить разряд тока, а также даст доступ к электромеханическому аквастопу.

Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машины

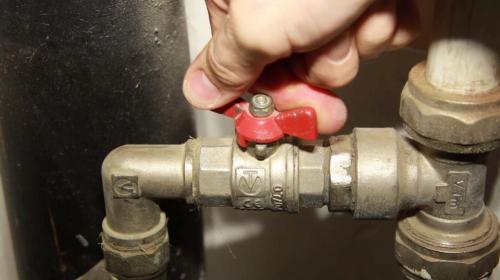

3. Перекройте воду, поступающую в технику

Это нужно сделать обязательно, ведь без аквастопа вероятна протечка!

Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машины

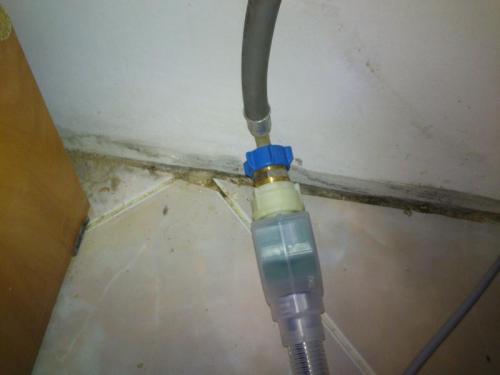

4. Открутите старый шланг

Он просто скручивается, ничего сложного.

Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машины

5. Если устройство работает от электричества, то вытащите штекер

Сделайте это аккуратно, не сломайте! На фото — это синий провод.

Подключение посудомоечной машины с аквастопом. Как заменить аквастоп посудомоечной машины

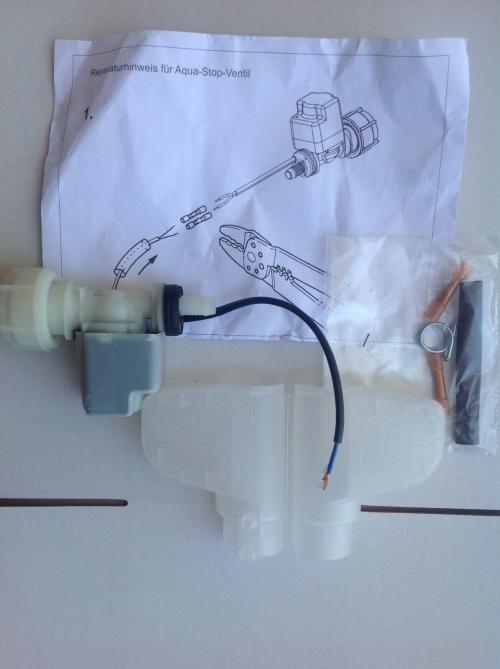

6. Соберите новое устройство, выполнив действия в обратном порядке

Обязательно точно повторите последовательность. Это защитит новое устройство от поломок.

Вы заменили аквастоп на посудомоечной машине!
