Сенсорный выключатель света, как подключить. Проходной одно сенсорный выключатель Livolo

Сенсорный выключатель света, как подключить. Проходной одно сенсорный выключатель Livolo

• Выключатели используется для управления одной линией нагрузки с двух и более мест.
• Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
• В схеме используется Главный и Второстипенные выключатели.
• Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
• Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
• Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения проходных выключателей Livolo:

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Внимание!  Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.





Сенсорные выключатели. Современные сенсорные выключатели — лучшие производители, виды, устройство и принцип работы (130 фото)

Современные технологии развиваются семимильными шагами, при этом затрагивая абсолютно любые аспекты жизни людей. В этот раз, речь пойдет о выключателях света с сенсорным управлением. Учитывая тот факт, что сенсорные технологии пришли к нам не так давно, они завоевали бешеную популярность.

Данное устройство является одним из составляющих системы «умный дом». У таких выключателей есть несколько предназначений, во-первых, после установки данного устройства, пользователи чувствуют более высокий уровень комфорта, нежели от механических выключателей. Во-вторых, сенсорные выключатели основаны на технологии продления срока службы осветительных приборов.

И наконец, такие выключатели имеют несравненный дизайн, а значит эстетическая привлекательность таких примочек преобладает над механическими аналогами. Фото видов сенсорного выключателя можно найти в сети, собственно, как и интернет-магазины с подобными товарами.

Классификация

Существует три вида таких устройств, используемых в бытовой сфере. Речь идет про высокочастотные, емкостные и оптические выключатели. Первым делом разберемся в устройстве емкостных выключателей.

Принцип действия такого девайса основан на распознавании близко находящегося объекта, если говорить проще, но на такой выключатель совершенно не нужно нажимать. Такой вид выключателей больше всего подойдет для кухонного освещения.

Бывают ситуации, когда необходимо добавить или приглушить свет, а руки в процессе готовки пришлось испачкать или намочить. Однако, данный выключатель очень поможет в таких моментах, так как его не придется вытирать или чистить от жира и пятен.

Оптический выключатель – это то же самое, что датчик движения. Он ловит инфракрасные излучения издаваемые теплом тела. Главной особенностью такого выключателя является возможность изменения задержки между включение и отключением, так как инфракрасное излучение тела может попадать в слепые зоны оптической линзы, которая это регистрирует.

Еще один вид таких выключателей специализируется на распознавании акустического сигнала, то есть датчик будет распознавать определенные звуковые сигналы. Это может быть, как определенный звук, к примеру, пара хлопков, так и голосовая команда.

Высокочастотные устройства очень похожи на оптические, однако существует одно значительное отличие, речь идет о принципе действия датчиков. Они реагируют на изменение освещения области, то есть, когда наступают сумерки, специальные фотодиоды регистрируют изменение освещения и контроллер включает освещение, обратный процесс происходит, когда естественное освещение преобладает над искусственным. Такой тип больше всего подходит для включения и выключения наружного освещения.

Такие устройства без труда можно подключать к светодиодному освещению, они именуются диммерами. Сенсорные выключатели для светодиодной ленты зачастую используются для создания интеллектуальной системы умный дом. Благодаря таким устройствам появляется возможность удаленно манипулировать яркостью и самими источниками света.

Сенсорный выключатель света 220 В, является определенным устройством, так как не все выключатели попадают под такую характеристику. Поэтому, перед самой покупкой следует подробно изучить характеристики устройства. В случае неправильного выбора предусмотренного вольтажа, придется докупать стабилизатор напряжения.

В сети имеется множество подробных инструкций о том, как подключить выключатель. Однако существует стандартная процедура для таких работ.

Рекомендовано не пренебрегать техникой безопасности и работать в резиновых перчатках, а также изолировать контакты при необходимости

Для начала необходимо отключить электричество, далее снять механический выключатель. Следующим делом необходимо снять верхушку нового устройства и подсоединить к клеммам.

Устанавливаем новый выключатель и фиксируем ее, а в конце ставим обратно переднюю панель выключателя. Именно так происходит процесс монтажа сенсорного выключателя своими руками.

Существующие устройства на рынке

Многие сталкиваются перед проблемой, а именно какой сенсорный выключатель выбрать. Перед всем необходимо прикинуть, какое количество осветительных приборов будет подключено на один выключатель. Также, необходим ли таймер и диммер, помимо этого отдать предпочтение в принципе работы, с пульта или касанием.

Сенсорная кнопка. Способы реализации сенсорных датчиков

Чаще всего сенсорные кнопки — емкостные: отслеживается изменение емкости в контуре генератора или мультивибратора. Такой вариант требует меньше дискретных элементов, чем, скажем, вариант с инфракрасной подсветкой, работающий на отражение.

Основные технологии емкостных сенсорных кнопок заключаются в следующем .

Измерение времени заряда/разряда RC-цепочки — при касании в чувствительной зоне кнопки (чаще всего касание одного из электродов) изменяется емкость, соответственно изменяется постоянная времени цепочки, что и регистрируется контролирующей схемой.

Опрос кнопки путем измерения времени заряда измерительного конденсатора разрядом конденсатора, образованного сенсорной кнопкой — так называемый опрос путем переноса заряда. В этом случае конденсатор сенсорной кнопки периодически заряжается, а его разряд происходит на другой конденсатор (измерительный), и замеряется время его заряда до определенного напряжения. При касании кнопки ее емкость увеличивается (накапливается больший заряд), и заряд измерительного конденсатора происходит за меньшее время.

Реализация сенсорной кнопки за счет изменения поверхностной емкости. Емкость кнопки изменяется при приближении пальца близко к ее поверхности за счет дополнительной емкости:

• до земли через тело человека;
• емкости между человеческой рукой и устройством;
• емкости между телом человека и печатной платой устройства (наподобие антенны).

Проекционная емкость — за счет прикосновения изменяется диэлектрическая проницаемость, соответственно изменяется общая емкость.

В качестве модификации методов переноса заряда и проекционной емкости можно указать технологию ProxSence^TM, реализующую эти методы с помощью специализированных схемных решений, выполненных в виде IP-ядер.

Для корректной реализации сенсорных элементов управления необходимо следовать рекомендациям по форме и размеру электродов емкостного сенсора, расположению проводников и общего провода на печатной плате. Ошибки приводят к потере чувствительности сенсорной кнопки, влиянию на работу кнопки других сигнальных проводников схемы. Часто встречающиеся формы и типовые размеры электродов сенсорных кнопок представлены на рисунке 1.

Рис. 1. Примерная форма и размеры электродов для сенсорных кнопок

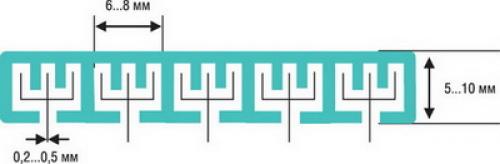

Интересным моментом является возможность реализации в виде сенсорных элементов таких элементов управления, как полосы прокрутки (слайдеры), колеса (вращатели, роторы). Различают полосы прокрутки и колеса с прямыми электродами и с перекрывающимися электродами (рисунки 2а-в и 3а-в). Перекрывающиеся электроды позволяют получить более плавную реакцию, но взамен, для большей чувствительности, требуется применение опроса по методу переноса заряда.

Рис. 2. Примерная форма электродов для сенсорных слайдеров (линий прокрутки)

Рис. 3. Примерная форма электродов для сенсорных колес прокрутки

При разработке устройства с сенсорными кнопками разработчику приходится решать вопрос о способе их реализации — 1) на дискретных логических элементах, 2) при помощи специализированных микросхем, 3) используя внешние выводы микроконтроллера с соответствующей программной поддержкой.

Вариант с дискретными логическими элементами можно исключить сразу, так как это ведет к неоправданному увеличению места на печатной плате, дополнительному потреблению энергии, к увеличению времени на расчеты и отладку при весьма сомнительной стабильности работы. В настоящее время такое решение можно рассматривать в качестве радиолюбительской поделки.

Применение специализированных микросхем — аппаратных драйверов сенсорных кнопок — даст намного более стабильную работу при минимальных затратах на программную поддержку. Принятие такого решения обусловлено занимаемой площадью, потребляемой мощностью и ценой.

Контроллер в качестве драйвера сенсорных кнопок представляется самым экономичным решением — основные проблемы будут заключаться в программном обеспечении при условии, что вычислительных ресурсов контроллера хватит для выполнения основных задач.

Видео как подключить двойной сенсорный выключатель Sesoo вместо одноклавишного выключателя .
