Силовой кабель в земле или на поверхности: что выбрать

Силовой кабель в земле или на поверхности: что выбрать

ВБбШв (в исполнении с алюминиевыми жилами - АВБбШв ) или ВБШв по ГОСТ Р 53769–2010 считается наиболее распространенной маркой бронекабеля, который применяют для монтажа силовых линий в грунте. Конструкция марки усилена бронепокровом из стальных лент, поэтому при прокладке в земле не требуется дополнительная защитная труба. Броня отлично защищает изделие от грызунов и механического ущерба. Кабель может быть проложен и по воздуху, и в сырой местности. Важно помнить, что стальная бронезащита марки должна иметь обязательное заземление.

Достаточно популярными марками для монтажа в земле являются кабеля с медными или алюминиевыми жилами, проводящими ток, которые изолированны спецбумагой. Это СБ , СБл и СКл . Особенность конструкции данных марок - кроме брони, они оснащены дополнительной защитной металло-оболочкой, которая предовтращает попадание влаги на бумажный изоляционный слой. Особая форма жил, в виде сектора, снижает общий вес изделий и экономит пространство. К недостаткам марок относится невозможность их прокладки при значительном перепаде уровней силовой трассы (свыше 15 м). Дело в том, что при такой разнице уровней происходит стекание вязкой пропитки изоляции. В таком случае рекомендуется выбрать кабели с ПЭТ-изоляцией или же в бумажном изоляционном слое, но с нестекающей церезиновой пропиткой ( ЦСП , ЦСБ , ЦСКЛ и другие).

Кабельные изделия в изоляции из СПЭ (сшитого полиэтилена) - отличная альтернатива кабелям предыдущего типа. Марки ПвБбШв , ПвП или ПвПг отличаются большей стоимостью (+5-60%), но могут быть проложены при значительной разнице уровней на трассе и не требуют прогрева перед монтажом при низких температурах.

Связанные вопросы и ответы:

Что такое силовой кабель

Силовые кабели предназначены для передачи и распределения электроэнергии в стационарных установках. Они имеют ряд характеристик, которые определяют их применение и эксплуатационные свойства:

• Проводниковый материал – чаще всего используется медь или алюминий, каждый из которых имеет свои преимущества. Медь обеспечивает лучшую проводимость и долговечность, тогда как алюминий легче и дешевле.
• Изоляция – материалы изоляции могут быть разными, в зависимости от условий эксплуатации. Наиболее распространены поливинилхлорид (ПВХ), полиэтилен (ПЭ) и резина.
• Оболочка – внешний защитный слой, который защищает кабель от механических повреждений, влаги, химических веществ и других внешних воздействий.
• Бронирование – дополнительная защита для кабелей, которые будут эксплуатироваться в условиях повышенной механической нагрузки.
• Номинальное напряжение – указывает максимальное рабочее напряжение, для которого предназначен кабель. Обычно силовые кабели рассчитаны на напряжение от 0,6/1 кВ до 35 кВ и выше.

Конструкция силового кабеля

Конструкция силового кабеля может варьироваться в зависимости от его назначения и условий эксплуатации. Основные элементы конструкции включают:

• Проводники – многожильные или одножильные проводники из меди или алюминия.
• Изоляция проводников – каждый проводник изолирован для предотвращения коротких замыканий.
• Скрутка проводников – изолированные проводники могут быть скручены для уменьшения взаимных влияний.
• Заполнитель – материалы, заполняющие пространство между изолированными проводниками для повышения механической прочности.
• Экран – слой металлической фольги или проволоки для защиты от электромагнитных помех.
• Оболочка – внешний защитный слой, который обеспечивает дополнительную механическую и химическую защиту.

Преимущества силового кабеля

Силовые кабели обладают рядом преимуществ, которые делают их незаменимыми в различных сферах:

• Высокая проводимость – качественные материалы проводников обеспечивают эффективную передачу электроэнергии с минимальными потерями.
• Надежность – многослойная конструкция и использование изоляционных материалов высокого качества гарантируют долговечность и надежность кабелей.
• Безопасность – изоляция и оболочка кабелей обеспечивают высокий уровень электрической безопасности, предотвращая короткие замыкания и утечки тока.
• Устойчивость к внешним воздействиям – оболочка и броня защищают кабель от механических повреждений, влаги, коррозии и химических веществ.

Сферы применения силового кабеля

Силовые кабели используются в самых различных областях, где требуется надежное и безопасное электроснабжение. Рассмотрим основные сферы применения.

1. Промышленность

В промышленных предприятиях силовые кабели используются для питания оборудования, станков, освещения и систем управления. Они обеспечивают надежное электроснабжение в условиях повышенных нагрузок и агрессивных сред.

2. Строительство

В строительстве силовые кабели применяются для электроснабжения жилых и коммерческих зданий, офисов, складов и других объектов. Они используются для прокладки как внутри зданий, так и на улице.

3. Энергетика

Силовые кабели играют ключевую роль в энергетике, обеспечивая передачу и распределение электроэнергии на большие расстояния. Они используются в электростанциях, подстанциях и распределительных сетях.

4. Транспортная инфраструктура

Силовые кабели используются для электроснабжения объектов транспортной инфраструктуры, таких как железные дороги, метро, аэропорты и автомобильные дороги. Они обеспечивают питание систем освещения, сигнализации и связи.

5. Нефтегазовая промышленность

В нефтегазовой промышленности силовые кабели используются для электроснабжения буровых установок, насосных станций и других объектов. Они должны обладать высокой устойчивостью к агрессивным средам и механическим повреждениям.

6. Коммунальные службы

Силовые кабели также широко применяются в коммунальных службах для обеспечения электроснабжения водоочистных сооружений, канализационных станций, систем отопления и вентиляции.

Какие типы силовых кабелей существуют

Силовых кабелей, как мы писали выше, существует множество видов, кроме того, у них есть свои подвиды. Ниже мы поговорим про их параметры и особенности вне зависимости от вида (то есть о таких, которые применимы ко всем), а здесь перечислим и коротко расскажем лишь о нескольких основных видах и подвидах, которые встречаются и используются чаще всего. Если вы собираетесь приобрести силовой кабель, то с большой долей вероятности можно сказать, что вы купите что-то из этого списка.

ВВГ – один из самых распространенных типов, особенно, если считать и его подвиды. Это силовой кабель с медными жилами, которые имеет оболочку из ПВХ и не имеет дополнительной защиты. Применяются там, где напряжение до 1000 вольт. Если говорить про зарубежные аналоги, то это NYM, который очень похож на ВВГ.

АВВГ – это аналог предыдущего, но жилы здесь алюминиевые. Забегая вперед скажем, что если название силового кабеля начинается с «А», то это значит, что токопроводящие жилы алюминиевые.

ВВГнг – особый подвид, который не поддерживает горение. Про этот тип кабеля мы рассказывали совсем недавно, поэтому здесь подробно на нем останавливаться не будем.

ВББШв – медный кабель, который имеют не только изоляцию из ПВХ, но и броню, которая расположена под внешней оболочкой. Его главная особенность это возможность эксплуатации в широком диапазоне температур и при высокой влажности. Сфера применения его очень широка, может использоваться как для подземных линий, так и для воздушных.

Какие факторы влияют на выбор типа силового кабеля

Правильный выбор силового кабеля является критически важным этапом в проектировании и прокладке системы электроснабжения в квартире или жилом доме. Ошибки в этом процессе могут привести к серьезным последствиям, включая риск возгорания, повреждение электроники и дорогостоящие ремонты. В соответствии с этим, правильный выбор кабельно-проводниковой продукции имеет большое значение и оказывает влияние на ряд факторов, к числу которых относятся:

1. Безопасность. Первое и основное, о чем следует помнить при выборе силового кабеля – это безопасность. Качество изоляции и материалов, использованных в производстве кабеля, напрямую влияет на его устойчивость к повреждениям и воздействию внешней среды. Провода низкого качества могут перегреваться, что увеличивает риск коротких замыканий и возгораний. Использование кабелей, соответствующих стандартам безопасности, таких как ГОСТ или IEC, позволяет минимизировать риски.
2. Нагрузочная способность. Каждый тип кабеля имеет свою максимальную нагрузочную способность, определяющую, сколько электроэнергии он может безопасно переносить. Выбор КПП с неподходящей нагрузочной способностью приводит к перегреву, что, в свою очередь, провоцирует повреждение как самого кабеля, так и подключенного к нему оборудования. Чтобы избежать этого, необходимо правильно рассчитать потребляемую мощность всех подключаемых устройств и выбирать провода, соответствующие этим параметрам.
3. Долговечность. Также силовые кабели для дома должны выбираться с пониманием, что их замена может быть весьма затратной и трудоемкой. В соответствии с этим, рекомендуется отдавать предпочтение высококачественной продукции, которая способна лучше справляться с механическими повреждениями и воздействием внешних факторов, таких как влага и повышенная температура. Это гарантирует многолетний срок службы проводников, а также исключает необходимость их преждевременной замены.

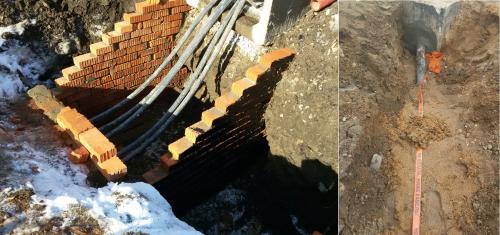

Какие преимущества имеет укладка силового кабеля в земле

Прокладка кабеля под землей - оптимальный вариант для устройства надежных и долговечных линий электроснабжения. Чаще всего подземные кабельные линии используются для электропитания жилых и промышленных объектов, расположенных в черте населенных пунктов, а также при создании уличных и ландшафтных осветительных систем.

Какой кабель прокладывают в земле

Выбор подходящих проводов (наряду с соблюдением правил подземного монтажа) - залог бесперебойной работы кабельной линии в течение многих десятилетий. Марки кабеля для прокладки в земле регламентированы ТУ, ПУЭ, СНиП и другими отраслевыми нормативами. Например, для сухих почв подходит кабель ВБШв с ПВХ оболочкой и изоляцией. Силовые кабели ПвБШп с изоляцией из сшитого полиэтилена, броней и защитным шлангом из полиэтилена - хороший вариант для влажных почв, независимо от коррозионной активности грунтов. В условиях вечной мерзлоты рекомендуется использовать кабели ВКаШвнг(А)-ХЛ с усиленной проволочной броней, которая обеспечивает надежную защиту от деформационных нагрузок вследствие движения грунта.

Небронированный электрический кабель под землей не имеет собственной защиты, поэтому для его укладки обязательно используется дополнительная защита: асбоцементные или полиэтиленовые трубы.

Бронированный кабель для прокладки в земле: технические требования

Долговечность подземных линий электроснабжения прямо зависит от материалов изоляции и оболочки провода, от наличия и свойств брони. Провода с проволочной бронированной защитой (ПвКШвнг(А)-ХЛ, ПвКаШвнг(А)-ХЛ) - оптимальный вариант для прокладки в местах с высокой вероятностью механических повреждений, где возможны растягивающие действия, в том числе в сейсмически активных районах.

Преимущества подземных кабельных линий

В сравнении с другими способами монтажа (в частности, с воздушным) укладка кабеля в землю имеет множество достоинств:

• минимальный риск повреждений . При достаточном углублении и правильном устройстве траншеи кабель надежно защищен от механических воздействий (как со стороны природы, так и со стороны человека);
• простой расчет количества проводов . При покупке достаточно учесть сечение кабеля и длину линии. Для сравнения при воздушном методе прокладки нужно вычислять вес погонного метра изделий, чтобы не перегрузить конструкцию подвеса;
• низкие затраты . Разработка и согласование проекта подземного электроснабжения стоит относительно дешево. Для подключения внутренней электрической системы требуется всего одно внешнее устройство - автоматический выключатель от уличной сети;
• эстетичность . Провода полностью скрыты под землей, что особенно актуально для жилых объектов. Участок над кабельной траншеей можно использовать по своему усмотрению - как огород, газон, площадку под ландшафтный дизайн.

Технологии подземной прокладки кабелей

Существует два основных способа подземного монтажа линий электроснабжения - траншейный и бестраншейный.

Траншейный способ предполагает выемку земли на определенную глубину (от 70 см и ниже). Перед монтажом линии на дно насыпается подушка из гравия/песка, после укладки кабеля ландшафт поверхности восстанавливается.

Бестраншейный способ (горизонтально-направленное бурение, прокол) актуален при наличии коммуникационных или природных препятствий для проведения открытых земляных работ. В таких случаях специальная техника проталкивает трубу с кабелем, не разрушая поверхность грунта.

Чтобы выполнить монтаж качественной и долговечной электрической линии, необходимо разработать грамотный проект и подобрать кабельно-проводниковую продукцию с нужными характеристиками. В нашей компании можно выгодно купить кабель для прокладки в земле - для этого перейдите в каталог и выберите провода нужной марки.

Какие минусы имеет укладка силового кабеля в земле

   Чтобы продлить долговечность и повысить надежность кабеля, его защищают изоляцией. Сегодня применяется два вида изоляции: бумажная с пропиткой (АСБ) и пластмассовая (кабель ВБбШВ и АВБбШВ). К достоинствам бумажных с пропиткой можно отнести хорошие электрические показатели при сравнительной дешевизне. Такой кабель отлично зарекомендовал себя в условиях высоких температур, он достаточно долговечен. Но такое исполнение электрического кабеля имеет свои минусы, которые ставят под вопрос возможность их использования под землей. Их главный минус – повышенная гигроскопичность. Соответственно, если возник вопрос, как проложить бумажный пропитанный электрический кабель под землей, то необходимо знать, что его нужно защитить полностью герметичной оболочкой. Еще один, наиболее значимый, недостаток такого кабеля – особенность пропитки его оболочки, которая со временем стекает в нижнюю часть кабеля, чем существенно сокращает долговечность и изоляционную прочность.

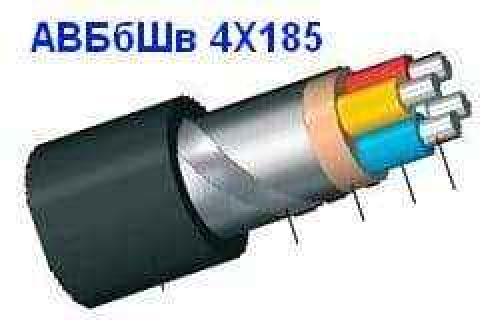

  Прокладка кабеля в земле, кабель АВБбШв

   Кабель с пластмассовой изоляцией отличается наиболее приемлемыми техническими характеристиками для применения под землей. Кроме этого, ВБбШВ и АВБбШВ широко используют для подачи электричества в условиях повышенной влажности и пожароопасности. Поскольку для производства изоляционной части такого кабеля используют полиэтилен или поливинилхлорид, наиболее опасные условия его эксплуатации — постоянный или периодический контакт с острыми и кромками твердых тел различного происхождения. Если такой кабель перед укладкой в грунт должным образом не защитить, то он может через некоторое время получить механические повреждения и выйти из строя.

   Исходя из вышесказанного, можно сделать вывод, что оптимальным для проведения электрического тока под землей считается бронированный медный кабель ВБбШВ и бронированный алюминиевый кабель АВБбШВ. Их преимущество в том, что они достаточно защищены от всех возможных механических повреждений стальной броней. Благодаря этому, закладка такого кабеля в грунт не требует использования сплошной трубы, что значительно упрощает процесс.

Какие преимущества имеет укладка силового кабеля на поверхности

В общем виде силовой кабель – это конструкция, состоящая из одной или нескольких жил, отделенных друг от друга изоляцией которые находятся под одной наружной оболочкой или под одной внутренней экструдированной оболочкой (подушкой, поясной изоляцией) и наружной оболочкой. Он предназначен для передачи электрического тока от трансформаторной подстанции (ТП) до вводно-распределительного устройства или главного распределительного щита к конечным потребителям.

Кабель используют как для стационарной прокладки, так и для обеспечения электроэнергией передвижных механизмов. К ним относятся: сварочные аппараты, компрессоры, подвесные люльки, передвижные телескопические лестницы(площадки) типа «Луноход», станции замеса растворов и т. д.

В конструкции кабеля вне зависимости от назначения выделяют несколько обязательных составляющих элементов:

• Жила (одна или несколько), по которой передается электрический ток. Они изготавливаются из меди или алюминия.
• Изоляция, выполняет функцию защиты токопроводящей жилы от короткого замыкания. В качестве изоляционного материала используют полимеры, резину, пропитанную бумагу, полиэтилен и пр.
• Внешняя оболочка, обеспечивает защиту токопроводящих жил от механических повреждений и проникновения влаги.

Кабели используют в сетях высокого (от 10 кВ и выше) и низкого (до 1 кВ) напряжения. Состав и конструктивную сложность кабеля можно определить по марке кабеля буквенной и цветовой маркировке на его внешней оболочке или в сопроводительных документах, паспорта, бирки, ярлыки. Конструкция кабеля зависит от его назначения, сферы и условий применения. Кроме основных элементов, кабель может иметь:

• поясную изоляцию, внутреннюю экструдированную оболочку;
• стальную броню и подушку под нее,
• сердечник,
• заполнитель,
• экран и пр.

Способы прокладки проводов и кабелей ничем не отличаются друг от друга. Разница заключается лишь в условиях монтажа, которые определяются назначением проводников. Компания «Бонком» предлагает несколько видов качественной кабельной продукции для самых разных нужд:

• Провод . Это одно- или многожильный проводник с одной изоляцией. Каждая жила – это одна или несколько проволок из меди или алюминия. Для воздушных линий электропередач (ЛЭП) используются неизолированные провода марки А и АС и сомонесущие изолированные провода марки СИП-1, СИП-2, СИП-3, СИП-4.

• Непосредственно кабель . Это уже система изолированных проводников, которые с целью защиты от влияния окружающей среды объединены в единую конструкцию.

Компания «Бонком» снабжает кабельной продукцией многие крупные предприятия и строительные объекты Минска и других городов Беларуси. Сотрудничество с лучшими производителями позволяет предлагать клиентам приемлемые цены и гарантировать высокое качество кабеля. Собственный склад в 2500 м²позволяет иметь в наличии все виды кабельной продукции и максимально быстро комплектовать заказы.

Какие минусы имеет укладка силового кабеля на поверхности

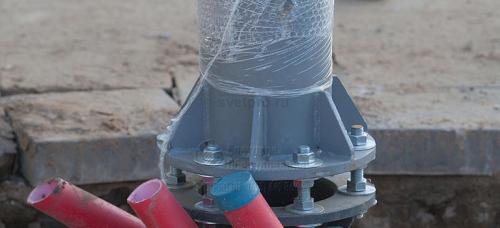

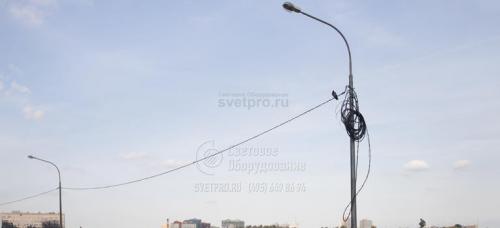

Подводка силовых линий по воздуху производится с помощью СИП. Этот провод имеет высокую несущую способность и выдерживает собственный вес, сильный ветер, а также нагрузку от налипшего на него мокрого снега или застывшего льда.

Токопроводящая жила самонесущего провода изолирована в полимерную оболочку. Используется особый пластик, который имеет диэлектрические свойства, не теряет гибкости при охлаждении до низкой температуры и не разрушается под постоянным действием ультрафиолетовых лучей.

Воздушная прокладка силового электрического кабеля имеет следующие плюсы:

• При строительстве подрядная организация может сократить затраты за счет уменьшения объемов производимых земляных работ. Помимо отверстий под фундаменты не нужно копать траншеи под кабель.
• Благодаря воздушной подводке нет необходимости разрушать уже имеющиеся газоны, дорожки и другие подобные объекты при выполнении земляных работ. Прокладка производится по воздуху.
• Воздушные кабели проще прокладывать на мостах и эстакадах, путепроводах и дорожных развязках. Не нужно устанавливать провода на конструкциях мостов.
• При использовании воздушных СИП легко обнаружить место разрыва провода визуальным способом и быстро заменить поврежденный участок.

Обратите внимание, что воздушные линии оказывают большую нагрузку на оголовок опоры. Поэтому для их подвески используются только силовые опоры с повышенной несущей способностью. Для подвески применяется отдельно приобретаемая арматура, которая монтируется накладным способом.

Какие правила следует соблюдать при укладке силового кабеля в земле

Общие требования

Как правило, для обеспечения поставок электричества в жилое/нежилое помещение используются разные виды кабеля. К примеру, при проведении кабеля под землей, посредством которого предполагается передавать электричество напряжением не более 35 кB, проводка должна соответствовать следующим требованиям:

• В земле электрические кабеля должны прокладываться на глубине (в случае использования траншеи) более 70 см. При этом ширина траншеи рассчитывается с учетом расстояния между проводами, а также расстояния между стенками траншеи и самим кабелем от 250мм.
• Если на участке присутствуют грунтовые воды или пучинистый грунт, дно и стенки траншей рекомендуется обкладывать специально подобранными бетонными плитами.
• Перед укладкой кабеля важно очистить стены и дно траншеи от мусора, а также от предметов с острыми краями, способными повредить или нарушить целостность изоляционной оболочки кабелей. Допускается использование чехлов для кабеля в местах, где велика вероятность соприкосновения провода с острыми элементами.
• На дно траншеи в обязательном порядке укладывается подушка, толщина которой должна быть не менее 10 см. Для этого можно использовать любой сыпучий материал – в виде песка, щебня или гравия.
• После того, как провод уложен на подушку, его следует засыпать песком, при этом насыпь поверх кабеля должна иметь толщину около 10 сантиметров.
• Чтобы обеспечить дополнительную защиту кабеля, насыпь накрывается специальными плитами. В случае, если применение таких плит не намечается, поверх насыпи производится укладка сигнальной ленты.
• Процедура укладки электрического кабеля в землю считается оконченной после засыпки грунта поверх места уже закрытой траншеи.

Какие правила следует соблюдать при укладке силового кабеля на поверхности

Существует два основных способа прокладки кабелей электрической сети внутри зданий — открытый и скрытый. Первый способ предполагает расположение электропроводки по поверхности стен и/или потолков внутри здания, а также в лотках, кабельростах и пр. Нормативы прокладки электрического кабеля открытого типа предполагают использование различного рода монтажных элементов или комплектующих, таких как струны, плинтусы, кронштейны, тросы, коробы, металлические/пластиковые рукава, трубы и прочая арматура. Открытая проводка, в свою очередь, может являться стационарной или подвижной (нестационарной).

Основные нормативы прокладки электрических кабелей в жилой зоне и промышленных объектах (открытая электропроводка):

• Кабельные линии, рассчитанные на напряжение от 42 В должны прокладываться на высоте в 2–2,5 м над уровнем пола. Высота не нормируется, если прокладка кабеля осуществляется в коробах, рукавах и др. конструкциях со степенью защиты от IP20.
• Если кабель пересекает трубопровод, его прокладывают на расстоянии от 50 мм (в свету) или 100 мм (трубопроводы для транспортировки легковоспламеняемых газов или жидкостей). При этом если расстояние менее 250 мм, кабели должны иметь дополнительную защиту от механических повреждений. Также электропроводку полагается защищать от высоких температур, если она проходит рядом с системой отопления или горячего водоснабжения.
• В местах перехода кабеля через стены и перекрытия (из одного помещения в другое, вывод кабеля наружу или ввод в помещение извне) требуется выполнять вставку из труб.
• Короба, рукава или иные конструктивные элементы монтируются таким образом, чтобы в них не могла скапливаться влага. Если в помещениях имеют место выделения паров, газов или пыли, оказывающих на оболочку кабеля отрицательное влияние, то используемые короба, трубы и пр. элементы для прокладки должны быть герметичными, а места их стыка — уплотнены.
