Современный дизайн потолка: как сделать световые линии своими руками

Современный дизайн потолка: как сделать световые линии своими руками

После разработки светового дизайна, необходимость приобрести сами световые линии и комплект крепежей для надежного монтажа. Рассмотрим каждый этап от выбора до установки подробнее.

Подбор светодиодной ленты

Светящиеся полосы на потолок выбираются по следующим параметрам:

• Напряжение, от которого зависит яркость устройств – 12 или 24 В.
• Оттенок света: монохромный (бывает теплым и холодным) или разноцветный RGB.
• Количество или плотность расположения светодиодов – от 60 до 240 на метр.
• Тип управления: диммер для установки яркости или RGB контроллер для разноцветной лентой.

На потолке для декоративной подсветки чаще всего устанавливают полосы в 12В в одноцветном или многоцветном исполнении. В качестве основного освещения выбирают варианты в 24В в белом холодном цвете.

Как подобрать профиль

От качества профиля зависит надежность и долговечность световой линии. Выбирается он по следующим параметрам:

• Материал – алюминий, который бывает окрашенным, неокрашенным ил со специальным покрытием (анодированный).
• Тип рассеивающего свет экрана: матовый или прозрачный.
• Конструктивные особенности: накладные модели для бетона, врезные с фланцами для гипсокартона или специальные с двумя пазами для крепежа светящейся линии на натяжном потолке.

Также обращают внимание на ширину профиля. Этот параметр зависит только от дизайнерских решений. Но он учитывается при расчете нужного количества полос для получения заданной яркости освещения.

Комплектующие элементы

К основным комплектующим относят блок питания, контроллер, провода, светоотражающий экран и боковые заглушки.

Блок питания

Источники питания побираются к каждому прибору под входное напряжение ленты – 12В или 24В. Мощность блока выбирается по суммарной нагрузке (общей мощности устанавливаемых лент). Для безопасности к полученной цифре прибавляется 25%. Этот запас увеличивает срок эксплуатации полос.

Формула расчета мощности БП: Р = Р нагр + 25%.

На блоке не стоит экономить. Дешевые блоки создают следующие проблемы:

• Указанная производителем мощность ниже реальной. В итоге появляется мигание светящихся полос на потолке. И в итоге происходит аварийное отключение БП из-за перегрузки.
• Плохая стабилизация входного тока. Она дает пульсацию света, негативно сказывающуюся на зрении и общем самочувствии.

Контроллер для многоцветных лент или диммер

Такие приспособления также подбираются по мощности, соответствующей нагрузке. При этом контроллеры еще отличаются по набору функций: простая регулировка цвета или встроенные программы спецэффектов, как в новогодних гирляндах.

Кабели и провода

Для подключения БП к стандартной электросети в 220В лучше применять надежный трехжильный медный кабель серии ВВГнг-Ls. К ленте он присоединяется двухжильным проводом такой же серии.

Экран, рассеивающий свет

Лучшими характеристиками обладает матовый экран. Он равномерно и однородно отражает свет полосы, делая его равномерным.

Торцевые заглушки

Выбираются по ширине и высоте алюминиевого профиля. Выполняются чаще всего из пластика.

Источник: https://doma-otido.ru/stati/sozdanie-svetovyh-liniy-na-potolke-poshagovaya-instrukciya-dlya-nachinayushchih

Связанные вопросы и ответы:

Какие материалы нужны для создания световых линий на потолке

Световые линии можно сделать из качественных готовыхлибо же можно сделать их самостоятельно из профиля и LED ленты. Для создания световых линий нужны три основных компонента: светодиодная лента, профиль и блок питания. Рассмотрим каждый из них подробнее.

Выбор светодиодной ленты

Светодиодная лента определяет яркость и цвет будущей линии. При выборе обращайте внимание на:

• Цвет: однотонные (тёплый белый 3000K, нейтральный 4000K, холодный 6000K) или RGB для изменения оттенков.
• Мощность: от 5 Вт/м для декоративного света до 15 Вт/м для яркого освещения.
• Напряжение: чаще всего 12В или 24В, что влияет на выбор блока питания.
• Гибкость: для изогнутых линий берите гибкую ленту.

Например, светодиодные ленты с тёплым светом идеальны для уюта в гостиной, а холодные — для рабочей зоны кухни.

Выбор профиля

Профиль играет роль каркаса для ленты. Он бывает алюминиевым или пластиковым, с матовым или прозрачным экраном:

• Алюминиевые профили: долговечны, хорошо отводят тепло.
• Пластиковые профили: дешевле, но менее надёжны.
• Матовый экран: для мягкого света; прозрачный — для яркого.

Выбирайте профиль по ширине ленты и дополняйте его торцевыми заглушками для аккуратного вида.

Комплектующие и материалы

Кроме основных элементов, вам понадобятся:

• Блок питания: преобразует 220 вольт в 12В или 24В. Мощность блока должна превышать суммарное потребление лент на 20–30%.
• Провода: типа ВВГНГ-LS, сечением 1,5 мм² для длинных участков.
• Клеммные колодки: для соединения ленты с проводами.
• Крепёж: шурупы, дюбели или клей в зависимости от поверхности.
• Дополнительно: диммер для регулировки яркости, контроллер для RGB-лент.

Блоки питания выбираются по мощности: для 5 метров ленты по 10 Вт/м нужен блок на 60–70 Вт.

Как выбрать подходящий цвет светодиодной ленты для потолка

Производители выпускают несколько разновидностей светодиодных лент для подсветки потолка. Они имеют разный цвет свечения, количество светодиодов, срок службы и т.д. Ниже описаны критерии, на которые стоит опираться при выборе.

Оттенок свечения

Светодиодная лента на потолок имеет различное свечение. По цвету изделия бывают:

Одноцветные. Все компоненты светят одним цветом. Возможность его изменения отсутствует. Это белые, неоновые, зеленые и другие модели.

Многоцветные . Можно менять цвет свечения элементов с помощью контроллера.

Подсветка потолка светодиодной лентой, имеющей несколько цветов, снижает затраты при установке.

Максимальная яркость зависит от технических характеристик LED элементов. При выборе учитывают показатель яркости встроенных светодиодов. От него зависит мощность изделия.

Существуют полосы с возможностью регулировки яркости. Для этого дополнительно устанавливают контроллер. Такие модели управляются беспроводным пультом. Это позволяет переключать режимы подсветки, устанавливать уровень яркости и т.д.

Метраж

Размеры полосы определяют, принимая во внимание габаритные параметры комнаты. Подсветка потолка по периметру светодиодной лентой требует больших размеров изделия, чем освещение определенной зоны.

Для расчета проводят замеры внутренних поверхностей комнаты. При этом составляют чертеж. Так удается рассчитать количество погонных метров, необходимых для монтажа.

Мощность

От мощности зависит энергопотребление устройства. Для светодиодной ленты, применяющейся в качестве декоративной подсветки, будет достаточно изделия небольшой мощности. При использовании ленты в качестве основного освещения потребуется модель с более высокими показателями.

Производителями указывается мощность из расчета на один метр. Она зависит от технических характеристик LED элементов и общей длины. Для повышения мощности при установке соединяют две и более полосы параллельно.

Соединение нескольких полос в одну сеть увеличивает нагрузку на блок питания. Это может привести к снижению ресурса устройства. Чтобы избежать преждевременного выхода из строя подсветки, устанавливают дополнительный блок питания.

Класс защиты

В зависимости от помещения используют изделия, имеющие разный класс безопасности. Бывают два вида устройств:

имеющие защитный силиконовый слой;

открытого типа (без силикона).

В комнатах с низким уровнем влажности используются незащищенные устройства. Оснащая потолки со светодиодной подсветкой в ванной, применяют полосы , имеющие защитный слой. Они исключают риск возникновения коррозии на контактах элементов и короткое замыкание в результате попадания влаги.

Производители наносят маркировку в виде двух букв «IP» и двух цифр. Первое число означает степень защиты от попадания мелких абразивных частиц, второе – от влаги.

Как правильно измерить потолок для установки световых линий

Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.

И ещё один момент – не все лазерные инструменты могут работать с приёмниками.

Мишень

Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.

Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.

Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.

Мишень лазерного уровня Источник i.simpalsmedia.com

Рейка

Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.

Как пользоваться лазерным инструментом

Сразу оговоримся, что использовать лазерный нивелир можно везде. Границ практически нет. Главное – правильно провести выбор лазерного уровня. Что же может этот инструмент.

Вертикальная или горизонтальная плоскость чётко покажет, как устарели длинные правило, стандартные пузырчатые строительные уровни, линейки, рулетки и прочие инструменты. Надо просто направить луч лазера вдоль плоскости, и он точно покажет, насколько её поверхность неровная. Это касается любых плоскостей: пола, стен, потолка и наклонных конструкций. При этом можно удостовериться в неровности, если поставить на поверхности несколько меток.

Луч, пройдя по метка, покажет, насколько плоскость неровная. После чего подбирается толщина выравнивающего раствора по контрольным меткам.

Сегодня многие мастера используют лазерные уровни при укладке керамической плитки, для чего используется крестовая проекция – вертикальный и горизонтальный луч. Они пересекаются на стене, образуя крест. Обычно точку пересечения устанавливают в точку стыковки плиток, а сами линии обозначают вертикаль и горизонталь, которые смещают при надобности по сторонам укладываемого материала. Получается так, что нет никакой необходимости все время использовать строительный уровень, проверяя плитки.

Лазерный уровень для укладки керамической плитки Источник i.stroy-ka.ru

Эту же функцию можно использовать при наклейке обоев на стены. Горизонтальный луч станет верхней границей укладки обоев, вертикальный для сторон рулонного материала.

Именно таким же образом можно провести установку мебели. Особенно навесных элементов: полочек, шкафчиков. Это же касается карнизов, телевизора, проектора, экрана и прочей бытовой техники. То есть не надо долго возиться с отбивкой линий установки, нанося их на стены карандашом. Стоит просто включить лазерный нивелир, настроить его лучи и получить на стене чёткие световые линии, по которым и производится монтаж.

Какие инструменты необходимы для монтажа световых линий

1. Парящие световые линии – это один из двух вариантов оформления натяжного потолка в рассматриваемой тематике. В его конструкцию входят следующие основные элементы:
2. Специализированный профиль для крепления светильника.
3. Прибор освещения (часто применяется лед-полоска).
4. Дополнительное оборудование (трансформатор, контроллер, диммер, проводка, дистанционный пульт).
5. Заглушка-рассеиватель, устанавливаемая поверх профиля вровень плоскости натяжного потолка.
6. Декоративная лента, маскирующая технологический зазор между элементами конструкции потолочной поверхности.

Монтаж парящих световых линий осуществляется по следующему алгоритму:

1. На этапе установки крепежного металлического каркаса для полотна натяжного потолка в соответствии со схемой, планом и проектом дизайна на один уровень с ним закрепляются специальные, также называемые разделительными, профиля из алюминиевого сплава.
2. Блок питания, модуль управления, проводка и прочая дополнительная аппаратура фиксируется на основе главного потолка и компонентах устанавливаемой конструкции – таким образом, чтобы натягиваемая ткань в итоге полностью закрывала их.
3. В спецпрофиля монтируется и подсоединяется светодиодная лента заданной длины.
4. Устанавливается натяжной потолок и заглушки-рассеиватели.

Алюминиевые профиля для лед-полосок могут принимать любую форму и длину и благодаря этому создавать уникальную подсветку на любом натяжном потолке. Данный способ монтажа световых линий имеет ряд достоинств:

1. Создание главного или декоративного освещения.
2. Разделение помещения на тематические области.
3. Формирование визуальных образов.
4. Сохранение наибольшей высоты потолка.
5. Маскировка зазоров на месте стыка частей полотна.
6. Доступный ремонт и обслуживание светильника.

Обратите внимание! Для создания световых линий в плоскости натяжного потолка лучше использовать светодиодные светильники. Они пожаробезопасны, не перегреваются и долговечны. Как правило, это либо ленточные модели, либо лед-лампы типа Т5-Т8.

Как соединять световые линии на потолке, если они длинные

В первую очередь вам нужно четко определить задачу, для которой вам нужна светодиодная лента. Исходя из этого, уже можно сформировать критерии выбора.

Прежде всего надо внимательно изучить место для установки ленты и требования, которые будут к ней предъявляться.

Например, для подсветки рабочей зоны кухни понадобятся 1-2 метра ленты, которая будет крепиться под навесными шкафчиками. Отдавайте предпочтение светодиодной ленте в силиконе со степенью пылевлагозащиты IP65. Такую ленту можно протереть от жира, а также она защищена от пара и брызг. Для эксплуатации на кухне ленты IP20 рекомендуем использовать алюминиевый профиль с матовым рассеивателем. Он защитит светодиодную ленту от внешних воздействий, обеспечит мягкое рассеянное свечение и эстетичный внешний вид.

Зато в спальню можно выбрать ленту с низкой яркостью и без защиты от брызг.

Если же светодиодная лента будет выступать в качестве основного источника света, например, в зале, то она должна быть яркой и крепиться в профиле, который можно будет подвесить к потолку с помощью специальных струн-подвесов. Защиты от влаги тоже не понадобится, а вот рассеиватель очень даже пригодится.

Во-вторых, нужно ознакомиться с характеристиками светового потока и цвета свечения ленты, чтобы понимать, каким в результате получится световое наполнение вашего интерьера.

В-третьих, важно четко понимать, чем светодиодные ленты в качестве источника света отличаются от лампы накаливания, и как эти особенности можно обойти.

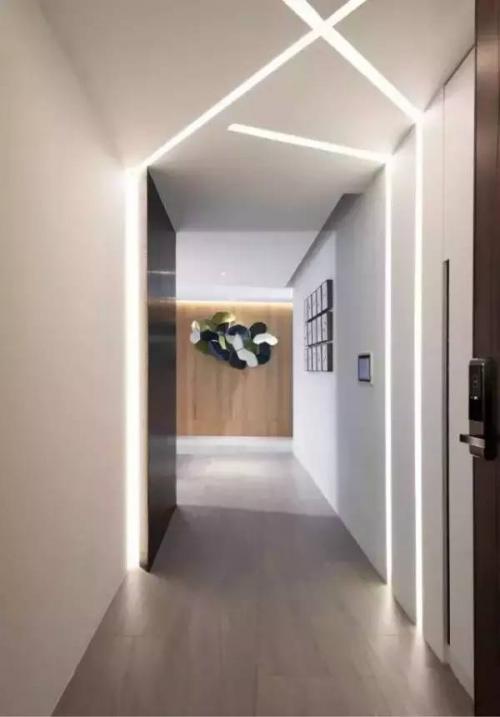

Можно ли установить световые линии на натяжной потолок

Крепление светодиодной ленты производят на скотч или на клей. В первом случае нельзя гарантировать надежность монтажа, клеящая поверхность скотча может подсохнуть, и лента просто отвалится. Чтобы обеспечить прочность крепления, используют суперклей. Установку проводят следующим образом: суперклей наносят точечно на всем протяжении креплении ленты, затем клеят ленту на клейкое основание. Если есть возможность, ленту прижимают по всей длине, чтобы обеспечить более надежную сцепку. Такой метод крепления обеспечит качественную и долговечную фиксацию.

Крепление ленты без клейкой основы

Ленты на 220В, предназначенные для уличного монтажа, не имеют клеевой основы. Для закрепления ленты используют скобы, хомуты или клипсы из пластика. При монтаже важно соблюдать следующие правила:

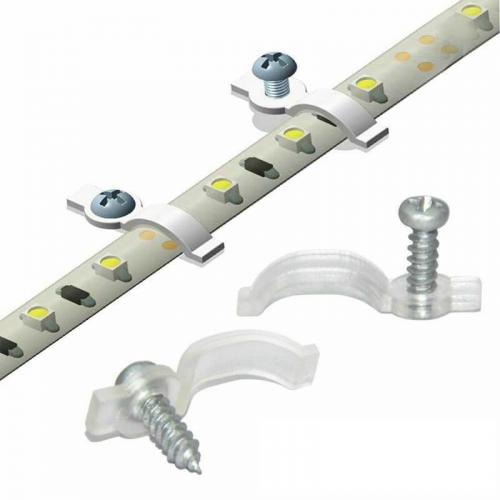

• подбирайте крепеж, который будет плотно охватывать ленту, но не переживать ее;
• чтобы избежать провисания ленты, крепежные элементы располагают на расстоянии 10-15 см;
• хомуты и клипсы закрепляют саморезами или гвоздями.

Установка ленты в гипсокартоновый потолок

Светодиодные ленты нередко используют для подсветки потолков, в том числе, из гипсокартона. В этом случае для крепления ленты на прямых и ровных участках рекомендуется использовать профили. Лучше всего подойдет профиль из алюминия. Этот металл отличается небольшим весом, обеспечит отвод лишнего тепла от светодиодов.

Не возникнет проблем и с установкой ленты на криволинейные участки. Светодиоды отлично гнутся и могут принимать различную форму. В случае, если нет возможности использовать профиль, то поверхность, куда планируется крепить ленту, покрывают слоем грунтовки, а затем слоем лака. Это необходимо, чтобы увеличить надежность сцепления.

Как выбрать мощность светодиодной ленты для потолка

Большинство светодиодных лент нельзя подключать напрямую к сети 220 В. Если так сделать, они сгорят. Чаще всего ленты работают от более низкого напряжения: 12 или 24 В. К сети их подключают через блок питания, который нужно покупать отдельно. При выборе блока обратите внимание на характеристики:

• выходное напряжение блока должно совпадать с рабочим напряжением ленты
• мощность блока должна быть выше, чем суммарная мощность ленты и подключенных к ней устройств (чаще всего таким устройством бывает контроллер)

Контроллер используют для управления режимами работы RGB-лент — они могут светиться разными цветами. Чтобы рассчитать необходимую мощность блока питания, узнайте мощность контроллера, к ней прибавьте мощность ленты и запас 10–25 % от полученной суммы. Округлите итоговое число в большую сторону. Производители указывают мощность ленты двумя способами: либо общую для всей ленты (этот показатель можно использовать как есть), либо в расчете на метр (тогда нужно умножить его на длину вашего отрезка ленты).

Как правильно клеить светодиодную ленту на потолок

Проводка в потолке должна удовлетворять определенным требованиям. Каким именно?

Обратимся к нормативным документам — СП 31-110-2003 (п.14.15) и ПУЭ (п.7.1.38) отвечают на наши вопросы вполне однозначно.

• Проводка в негорючих либо не поддерживающих горение конструкциях, может быть выполнена в неметаллических трубах или коробах , металлических трубах или коробах и без дополнительной изоляции. При условии применения кабеля с индексом нг-LS (с низким дымовыделением и не поддерживающего горение).
• Внутри горючих потолков используются только и исключительно металлические короба и трубы.

Внутри легко возгорающихся конструкций потолочный провод прокладывается с учетом такого понятия, как локализационная способность трубы — ее способность противостоять короткому замыканию.

В сущности, требования сводятся к толщине трубы, которая линейно зависит от сечения проводки.

1. Для медной проводки сечением до 2,5 миллиметра толщина стенок трубы или короба не регламентируется.
2. При сечении проводки 2,5 — 4,0 миллиметра стены трубы или короба должны быть толщиной не менее 2,8 мм.
3. При сечении провода 4-10 мм применяются стенки толщиной 3,2 мм.
4. Сечение в 16мм означает применение трубы с толщиной стенок 3,5 мм.
5. Наконец, для проводки сечением 25 и 35 миллиметров используют трубу с 4-миллиметровыми стенками.

По деревянному потолку провода нужно прокладывать в металлической трубе.

При этом потолочный кабель с изоляцией должны заполнять не больше 40 процентов сечения короба или трубы. Точки, где кабель входит в защитную оболочку, уплотняются негорючим материалом.

Почему же проводка на потолке разводится с такими сложностями?

Потому, что при перегреве проводов изоляция должна предотвратить воспламенение потолочной конструкции и по возможности — распространение дыма и угарного газа. Провода могут расплавиться и быть заменены, но пожара они вызвать не должны.

Переведем, однако, наши интересы в более практическую плоскость.

Какие материалы используются для подвесных и натяжных потолков?

• Гипсокартон.
• Гипс на тканевой подложке.
• Поливинилхлорид в виде панелей или пленки.
• Алюминий.
• Оцинкованная сталь.
• Пропитанная полиуретаном полиэстровая ткань.

У всех этих материалов есть общее свойство: они негорючи либо не поддерживают горение.

Стало быть, проводка под потолком может быть выполнена и без стальной трубы:

• Над натяжными потолками гарпунного вида крепления можно смело прокладывать кабель ВВГ-нг без дополнительной изоляции. Разумеется, при условии, что он нигде не соприкасается с самим натяжным потолком. При необходимости замены проводки потолок может быть демонтирован.
• Подвесные потолки с оцинкованной или алюминиевой подвесной системой требуют прокладки проводки в гофрированной защитной трубе из негорючего пластика. Она защитит провода от случайного повреждения острыми краями профиля.

Так же прокладываются провода над натяжным потолком с безгарпунной системой крепления, но здесь главная цель — обеспечить возможность замены проводки.

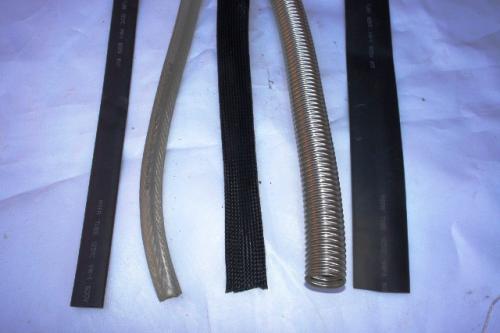

Чаще всего проводка прокладывается в гофрированной трубке из поливинилхлорида.

Внимание: к потолкам на деревянной обрешетке требования пожарной безопасности относятся в полной мере. Проводка прокладывается в металлических трубах или коробах.

Как выглядит крепление проводов к потолочной поверхности в случае натяжной или подвесной конструкции?

1. Самый простой, надежный и эффективный способ — дюбель-хомут . Пластиковая стяжка с колечком, в которое вставлен шуруп. Разумеется, черновой потолок в этом случае придется сверлить.
2. Для гофрированной трубки крепление проводки к потолочной поверхности может быть выполнено с использованием клипс . Они тоже крепятся к перекрытию шурупами в пластиковые дюбели, после чего гофротрубка защелкивается в них.

Такие же крепления используются для полимерных водопроводных труб.
