В конструкцию любого теплового насоса входят следующие устройства: конденсатор, испаритель, компрессор (повышает давление) и расширитель (понижает давление). Все перечисленные элементы объединены при помощи трубопровода и представляют собой один замкнутый контур. По этому контуру циркулирует охладитель. Фреон, хладон — это технический термин присвоенный группе фторсодержащих производных метана и этана. Он представляет из себя инертный газ, который обладает сверхнизкой температурой кипения. По этой причине в «горячей» части контура он находится в газообразном состоянии, а в «холодной» он становится жидкостью.
Перемещаясь в компрессор, хладагент (чаще всего фреон) подвергается действию высокого давления и сжимается, из-за чего его температура повышается. Разогретый давлением газ поступает в другую часть теплообменника – в конденсатор. Тут промежуточный теплообменник передаёт тепло теплоносителю, который входит в систему отопления дома. Во время того, как хладагент отдает тепло, он конденсируется, снова становится жидким, а нагретый им теплоноситель подаётся в систему отопления. Жидкий фреон проходит через расширитель, где вскипает поглощая тепло. Затем перемещается в испаритель, где докипают остатки жидкой фракции – и цикл повторяется снова.
Важной особенностью тепловых насосов является универсальность использования – при низких температурах воздуха они обеспечивают обогрев помещений, а в жаркую погоду – их охлаждение. Во втором случае (реверсивный тепловой насос) используется тот же принцип. Разница лишь в том, что в жару теплоноситель движется в другом направлении – он поступает не снаружи, а из дома, из внутренних помещений.
Попробуем пересказать то же самое простыми словами.
Давайте вспомним, как работает холодильник . В камеры холодильника помещаются продукты, имеющие комнатную температуру. По закону сохранения энергии накопленное ими тепло не может испариться в никуда – его необходимо вывести за пределы холодильника, что и делается при помощи радиатора, расположенного позади агрегата. Радиатор для этого и предназначен – для рассеивания, передачи в окружающий воздух тепла, «извлеченного» из продуктов.
Теперь представим себе холодильник, который установлен на улице с открытой дверцей, а его радиатор демонтирован и установлен в доме. Даже если температура воздуха на улице будет на несколько градусов выше температуры кипения фреона, которым заправлен холодильник, агрегат будет передавать это тепло через радиатор в дом, извлекая его из окружающей среды. Это и есть простейший пример теплового насоса. Описанный принцип называется циклом Карно: именно на нем основана работа холодильных установок и климатической техники.

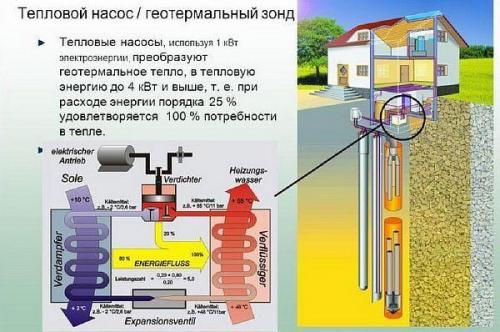

Геотермальный тепловой насос. Недостатки
Монтаж и запуск систем ГТН — это технологически сложный комплекс работ, которые могут выполнить только опытные специалисты. Сделать то же своими руками получится далеко не у всех, поэтому проще купить геотермальный тепловой насос с установкой и последующим обслуживанием. Общая стоимость оборудования и комплектующих материалов значительно выше по сравнению с обычным газовым оборудованием для теплоснабжения. Поэтому срок окупаемости первоначальных затрат растягивается на долгие годы.
Есть и другие недостатки:
- Из-за постоянного отбора геотермальной энергии возле расположения труб внешнего коллектора происходит охлаждение почвы. На севере короткое лето не дает возможности полного восстановления энергетического потенциала окружающей среды. Из-за этого эффективность ГТН постепенно снижается в течение примерно 5 лет. Затем тепловое равновесие стабилизируется.
- Бурить скважины — дорогое мероприятие, особенно в плотном грунте или скальных породах.
- Существует вариант с открытым внешним коллектором, когда можно обойтись двумя скважинами: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой. Такой вариант возможен только при хорошем качестве воды, потому что фильтры быстро засоряются, если слишком много солей жесткости или взвешенных микрочастиц. Перед монтажом надо обязательно сделать анализ воды из скважины.
- Отопление наполняется водой, нагретой до +35 °С. При такой температуре обычные радиаторы не будут эффективно обогревать здание, поэтому надо применять систему «теплый пол».
- Электродвигатель, компрессор, насос создают вибрацию и шумят во время работы.
Тепловой насос воздух-воздух. Что из себя представляет тепловой насос "воздух-воздух"?
По сути, это инверторный кондиционер, способный не только охлаждать, но и обогревать помещение даже в сильный мороз за окном, при этом значительно экономя электроэнергию в сравнении с любым, даже самым дорогим, электрическим обогревателем.
В действительности, именно способность эффективно работать на обогрев при температурах наружного воздуха вплоть до -30 °С принципиально отличает воздушный тепловой насос от обычного кондиционера.
Отношение вырабатываемой тепловой энергии к потребляемой электроэнергии называется коэффициентом энергоэффективности. Этот параметр указывается в технических характеристиках под аббревиатурой «COP». Например, значение COP = 4 означает, что на 1 кВт электричества производится 4 кВт тепла, расходуемого на отопление дома. Номинальное значение этого параметра приводится для температуры наружного воздуха +7 °С.
В характеристиках многих современных инверторных сплит-систем для работы на обогрев указан диапазон рабочих наружных температур до -15 °С, но факт в том, что при снижении температуры на 5 - 10 °С ниже нуля они вырабатывают тепла не больше, чем потребляют электроэнергии, а при -15 °С вообще дуют прохладным воздухом или совсем выключаются.Дело в том, что при работе на обогрев производительность обычного кондиционера резко снижается при отрицательных температурах, а на границе рабочего температурного диапазона их COP зачастую становится меньше единицы, т.е. о энергоэффективности речи не идет. А диапазон рабочих температур указывает лишь на то, что оборудование при этих температурах не сломается.
Совсем другое дело тепловой насос "воздух-воздух" - в его конструкции применены специальные технические решения, позволяющие эффективно извлекать низкопотенциальное тепло из атмосферного воздуха даже при очень низких температурах и переносить его в отапливаемое помещение, затрачивая при этом электрической энергии значительно меньше полученной тепловой.
Так, например, при температуре наружного воздуха -25 °С, тепловые насосы Fujitsu серии Nordic имеют коэффициент энергоэффективности COP, равный 2,147. Это означает, что в сильный мороз Fujitsu Nordic производит свыше 2 кВт тепловой энергии, потребляя из электросети всего 1 кВт. Не менее впечатляющие результаты продемонстрировали тепловые насосы Cooper&Hunter в ходе тестирования финской компании "TM Rakennusmaailma".
Принцип теплового насоса применяется давно, это и холодильники и кондиционеры, но только с появлением современных тепловых насосов "воздух-воздух" стало возможным экономичное отопление загородного дома без газа и других традиционных видов топлива.
Тепловой насос для отопления дома – принцип работы, виды и монтаж
Тепловой насос — это устройство для переноса тепловой энергии от источника к потребителю. Тепло самопроизвольно передается от горячего тела к холодному. Насос передает тепло в обратном направлении. Конструкция состоит из компрессора, теплового расширительного клапана, испарителя и конденсатора. Типичный пример теплового насоса – кондиционер.
Тепловой насос для отопления на данный момент только начинает активно применяться в частных домах. Одним из главных достоинств этого способа обогрева, является низкое потребление электричества, но при этом высокое выделение тепла. Выделяют следующие разновидности оборудования, классификация осуществляется по источнику тепла.
Чтобы знать, какой тип насоса выбрать для домашнего использования, рекомендуется изучить особенности каждой модели и их принцип работы. Также у каждого вида существуют ограничения, о которых также важно знать.

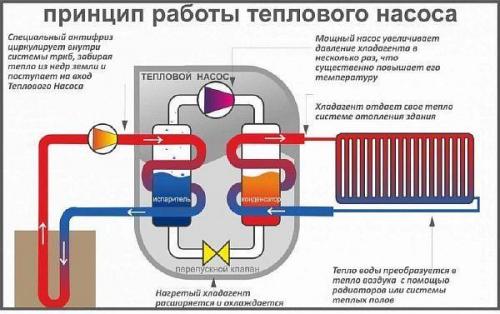

Принцип действия тепловых насосов
Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).
Термонасос для отопления функционирует следующим образом:
- Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
- Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
- Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
- Сконденсированный хладагент возвращается к старту цикла.
Также существуют некоторые модели, которые могут обеспечивать реверсивное функционирование. Это значит, что подобные приборы эксплуатируются даже летом для охлаждения здания. Тепло направляется в хранилище, а затем используется для отопления в холодное время года.
Устройство
Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:
- контур с теплоносителем, который перемещает энергию от теплоисточника;
- контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
- контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.
Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.
Также не требуется создавать отдельную линию проводки для подключения насоса.
Плюсы и минусы
Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:
- небольшой расход электричества на отопление дома;
- отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
- допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
- отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
- отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
- пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
- возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
- качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.
