Тёплые полы с каждым годом набирают всё большую популярность, причём виды помещений, в которых производят укладку, удивляют своим разнообразием. Баня так же не стала исключением.

Есть разные системы отопления для банного строения. Сегодня, всё чаще владельцы бань устанавливают водяные тёплые полы, которые функционируют от печи.

Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

• кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

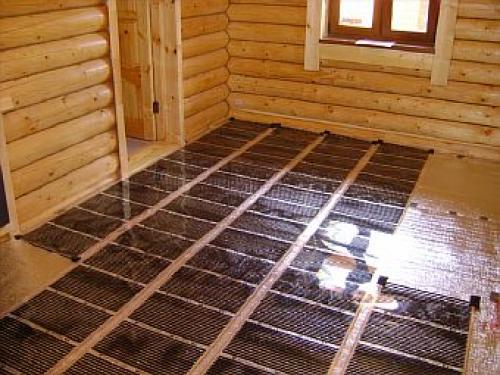

• инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

• водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Как утеплить пол в бане своими руками простой способ. Утепление пола в бане своими руками — способы и материалы

Утепление пола в обычной бане требуется, чтобы уменьшить утечку тепла, которая в отдельных случаях может достигать 20%. Эффективная теплоизоляция полового настила ускорит прогрев помещений до необходимой температуры и позволит дольше сохранять в них тепло.

Виды напольного покрытия в бане

Проливной пол

Конструкция пола чаще всего определяется местом расположения бани и зависит от желания и возможностей владельца. В южных регионах предпочтение отдается протекающим, а в средней полосе и более северных широтах, непротекающим настилам.

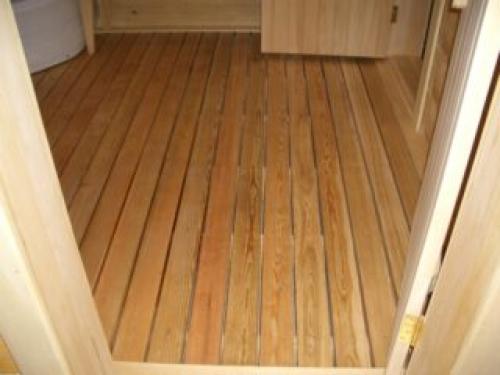

Проливной пол

Протекающий пол конструктивно представляет собой наиболее простую конструкцию. Его основные отличия заключаются в отсутствии утеплителя и системы отвода воды с поверхности. Использованная вода свободно стекает через щели в полу, попадая в почву. При необходимости предусматривают сток воды в колодец или сливную яму.

Срок службы проливного настила составляет не более 5 лет.

Сухой пол

Сухой пол

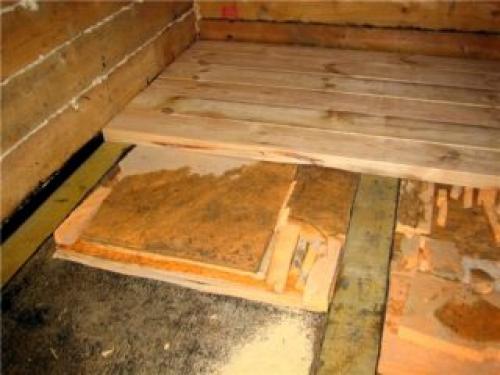

Смонтировать непротекающий пол в бане значительно сложнее. После обустройства бетонной стяжки необходимо:

• проложить слой гидроизоляции (рубероид и др.);
• установить лаги;
• уложить между лагами теплоизолятор (пенопласт, керамзит и пр.);
• проложить второй слой гидроизоляции;
• обустроить вспомогательное перекрытие (черновой пол) с дополнительным слоем гидроизоляции;
• уложить доски чистового покрытия.

Ориентировочный срок службы сухого» пола при правильном монтаже составляет 5-10 лет.

Особенности обустройства пола в разных помещениях

Утеплять пол в парилке нужно более тщательно, чем в других помещениях

Как правило, в бане обустраивают три вида обязательных помещений:

• парная (парилка);
• помывочная (душевая);
• комната отдыха (раздевалка).

В каждой из комнат устройство пола может быть различным.

• В раздевалке и комнате отдыха особые требования к конструкции напольного настила отсутствуют. Монтируют обычные деревянные настилы с использованием традиционных технологий.
• В душевой, помывочной и предбаннике можно сделать протекающие или непротекающие полы. Однако в этих комнатах всегда присутствует повышенная влажность, поэтому при обустройстве протекающего покрытия необходимо обеспечить возможность демонтажа дощатого настила с целью его тщательной просушки. В комнатах с сухим полом важно наладить эффективное проветривание, которое также будет способствовать просушиванию древесины. Во всех вариантах нужно обустроить качественную систему вентиляции. Все это будет способствовать увеличению срока службы дощатых полов.
• Утеплять пол в парилке нужно более тщательно, чем в других помещениях. Наличие особых требований связано с необходимостью быстрого прогрева и длительного сохранения тепла в помещении. Также для этой комнаты характерна повышенная влажность. Поэтому здесь лучше смонтировать непротекающий пол.

В завершение работ по обустройству дощатого пола в бане можно уложить финишное покрытие из материала, не выделяющего токсичные вещества при нагревании и стойкого к влаге.

Утеплитель для банного пола

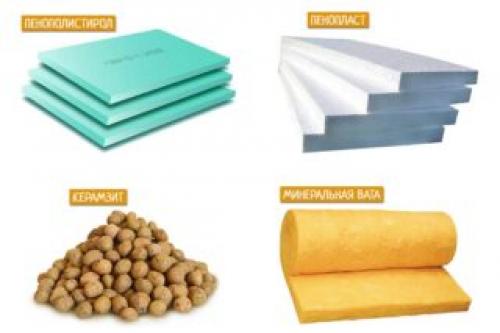

В качестве утеплителя можно использовать керамзит, пенопласт, минеральную вату, пенополистирол и пр.

Большинство современных теплоизоляторов для пола в бане непригодны. Синтетические материалы, входящие в их состав, уже при температуре свыше +60°С подвергаются деструкции и начинают выделять токсичные испарения. При нагреве стекловаты выделяется фенол, что также крайне опасно для людей.

Главные требования, которые выдвигаются к теплоизоляторам для бани:

• минимальное водопоглощение:
• низкая теплопроводность;
• высокая плотность.

Лучшими теплоизоляторами для деревянного настила в бане считаются пенопласт и пеноплекс.

Пенопласт имеет следующие характеристики:

• плотность – 100-500 кг/м³;
• теплопроводность – около 0,037 Вт/мк (в зависимости от вида);
• водопоглощение — не больше 1% от общей массы при полном погружении в воду на 24 часа.

Пеноплекс (экструдированный пенополистирол) имеет более высокие характеристики, но при этом значительно дороже пенопласта.

Также при работе с бетонным полом можно использовать:

• перлитобетон;
• керамзит;
• минеральную вату и пр.

Материалы укладываются на предварительно подготовленную черновую стяжку.

Можно использовать для утепления пола в бане эковату, изготовленную на основе макулатуры (целлюлозного волокна). Для нанесения этого материала понадобится специальное надувное оборудование.

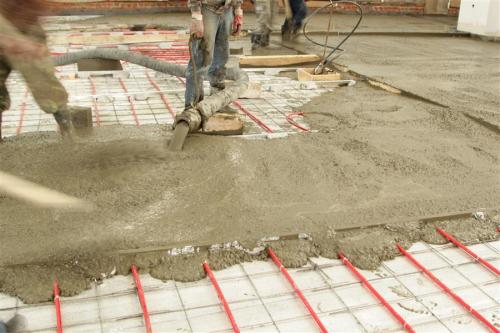

Заливка теплых полов самый надежный и простой способ. Мокрый способ заливки

Для того чтобы сформировать основу для укладки магистрали, необходимо выровнять поверхность. Чаще всего используют мокрую бетонную стяжку. Она обладает высокой прочностью, устойчивостью к влаге, к перепадам температур.

Для улучшения характеристик бетона заливку рекомендуют выполнять на армированную сетку. Чтобы приготовить раствор используют следующие ингредиенты:

• 1ч – цемент М500 для чернового основания; М300 для чистовой поверхности;
• 6 ч – песка для заливки стяжки тёплого пола; чтобы сформировать покрытие для нагревательных элементов вместо песка используют отсев или мелкий гравий;
• вода – 0,7 ч.

Чистовая стяжка должна хорошо проводить тепло. Она является дополнительным элементом обогрева. В бетон добавляют пластификаторы или фиброволокно; оно может изготавливаться из полипропилена, древесины, металла.

Добавки вводят по норме, которая указана в инструкции на упаковке изделия. В среднем на 1 л жидкого средства приходится на приготовления 1 м3 бетона.

Поверхность, выполненная из бетонного раствора, отличается стойкостью к высоким нагрузкам, долговечностью. Наряду с многочисленными преимуществами стяжка, залитая мокрым способом, высыхает 28 дней, набирает твёрдость 48 ч. Необходимо выждать долгое время, чтобы начать облицовочные работы.

Тем не менее, заливка тёплого пола с помощью мокрой методики используется чаще всего. Как выполнить черновое бетонное покрытие?

1. Основание очищают от мусора, выравнивают с помощью песка и керамзита.
2. На поверхность укладывают гидроизоляцию на основе битума.
3. Пол утепляют минеральной ватой толщиной 10 см.
4. Закрывают изоляцию полиэтиленовой плёнкой или мембранной, отталкивающей влагу.
5. На неё укладывают армированную сетку.
6. Устанавливают маячки; высота 10 см.
7. Готовят раствор.
8. Необходимо быстро залить тёплый пол бетоном; раствор наносят на небольшие участки, чтобы не дать ему схватиться.
9. Разравнивают его правилом.
10. Через 48 ч маячки изымают из стяжки; закрывают отверстия пола бетоном.
11. Поверхность увлажняют и закрывают полиэтиленовой плёнкой. Данные мероприятия способствуют равномерному высыханию покрытия.
12. Через 4 недели на основание укладывают магистраль обогрева.

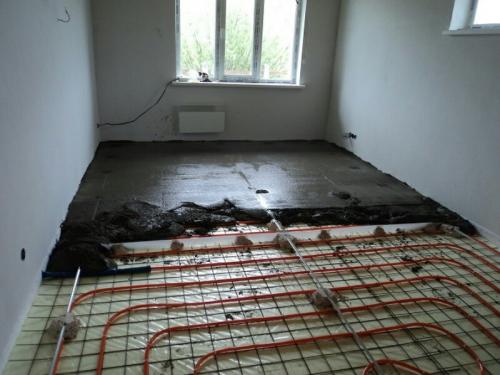

Чистовое покрытие для тёплого пола выполняют похожим способом, но по нижнему периметру стен устанавливают демпферную ленту. Она служит компенсатором при расширении стяжки во время нагревания. Глубина слоя будет зависеть от характеристики нагревательных элементов.

Если в качестве обогрева используют тёплый водяной пол, то толщина чистовой поверхности должна превышать диаметр трубы в 2 раза. Добавляют 30% для резерва. Заливка тёплого водяного пола составляет 5-8 см. Для кабеля и карбоновых стержней выполняется покрытие 3-5 см. Слой плиточного клея 2-4 см. Как залить напольную магистраль?

• Укрепляют демпферную ленту.
• Устанавливают маячки. Их готовят из бетонного раствора в виде небольших холмиков. Устанавливают их с шагов 1,8 м. Высота у всех маячков должна быть одинаковой; используют лазерный уровень.
• Готовят раствор с пластификатором.
• Заливку проводят небольшими участками. Выравниваю поверхность правилом.

Если в помещение уложено 2 и более контура «тёплых полов», то стяжку выполняют для каждого контура отдельно. Между ними предусматривают компенсационные швы. В них устанавливают демпферную ленту в форме перевёрнутой «Т».

Источник: https://zelynyjsad.info/stati/teplyy-pol-v-dome-plyusy-i-minusy-tyoplogo-pola-v-kottedzhe

Холодный пол в бане, как исправить. Холодный пол в бане – варианты решения проблемы, утепление

Полы в бане один из самых важных факторов комфортности в постройке. Холодный пол в бане может не только испортить приятное времяпрепровождение в ней, но и стать угрозой для здоровья человека. Во избежание таких неприятностей, необходимо еще на стадии планирования проекта продумать конструкцию здания, уделяя особое внимание тепловой стойкости элементов бани, а особенно утеплить пол.

Виновники такого дискомфорта:

• в первую очередь, может стать неправильно утепленный или совсем не утепленный фундамент. Фундамент – это основа строения и его правильная закладка влияет не только на напольное покрытие, но и на всю конструкцию целиком;
• доски, использованные для напольного полотна, плотно не подогнаны друг к другу, что становится причиной сквозняков;
• монтаж самого пола слишком близко или ниже уровня фундамента;
• тонкая прослойка изоляционного материала.

Так как баня, в основном, строится из деревянного материала, она больше всего подвержена негативному влиянию различных вредоносных микроорганизмов, гниению, плесени. В постройке постоянная высокая влажность из-за использования воды, полы не просыхают, повышенная температура воздуха в парильной комнате.

Все это приводит к активному развитию этих факторов. Не стоит упускать из виду и всяких жучков-короедов, которые не прочь полакомиться древесиной, нанося тем самым непоправимый урон деревянной конструкции.

Исходя из вышесказанного, легко понять, почему в бане холодно и какие причины влияют на это. В такой постройке не только неприятно находиться, но и опасно для организма человека.

В строительном ассортименте существует множество теплоизоляционных материалов, но не все подойдут для использования из-за своей низкой влагостойкости.

В бане расходуется огромное количество воды и противостоять ей может:

• пенопласт, обладающий высокой водонепроницаемостью. Его внутренняя структура подходит лучше всего для этих целей и может применяться как с бетонным, деревянным основанием, так и по грунту;
• рассыпной утепляющий материал – керамзит (пористые гранулы из глинистых пород), перлит (мелкие минеральные шарики), вспученный вермикулит (гидрослюда из горной породы) и т.д.

В бане холодный пол – что делать? Чтобы не допустить этого, надо изначально собрать его с соблюдением технологических норм и правил. Есть несколько способов теплоизоляции напольного полотна в бане. Некоторые варианты вполне под силу сделать собственными силами, не прибегая к посторонней помощи и не используя сложную технику (подробнее: «Как сделать утепление полов в бане своими руками – руководство от мастера»).

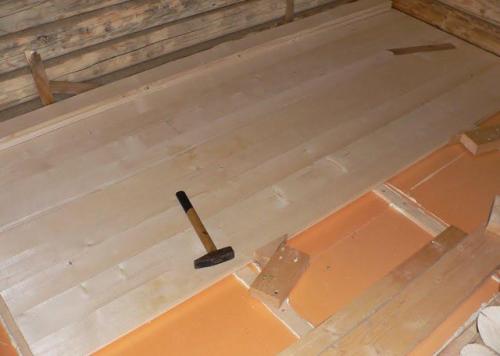

Деревянные полы монтируются в самом начале возведения конструкции и выполняются по следующим этапам:

• К нижнему краю балок прикрепляем черепные бруски.
• Сверху размещаем пароизоляционный материал.
• Дальше создаем удерживающее полотно для утеплителя из плит ДСП, ОСБ или не строганной доски.
• На пароизолятор промеж балок кладем заранее заготовленную теплоизоляционную основу.
• Поверх утеплителя размещается прослойка гидроизоляции. Количество утеплителя необходимо улаживать исходя из климата места застройки. На пол бани, в основном расходуется 100-160 мм, плюс проложить еще дополнительный слой теплоизолятора доведя его толщину до 250 мм.
• Заключительным аккордом станет нашивка половой доски.

ЧИТАТЬ ДАЛЕЕ: Как стелить ковролин правильно: правила укладки своими руками

Чтобы продлить период службы деревянных полов, понадобится покрыть их защитными средствами. Это же касается и всех древесных элементов конструкции. При правильном процессе тепло-, гидро- и пароизоляции получится защитить дерево не только от появления и развития плесени и болезнетворных микробов, но и сохранить тепло в помещении.

Для того чтобы избежать высокой влажности под полом следует подпольное пространство сделать вентилируемым, но при этом не должно быть сквозняков в самом напольном покрытии.

Другой вид полов в бане состоит из бетонного основания. Бетонные полы необходимо утеплить следующим образом:

• На бетон для гидроизоляции наносится слой битумной мастики несколько раз. При нанесении нескольких слоев, предыдущее покрытие должно высохнуть.
