Винтовая лестница своими руками из металла чертежи. Преимущества и недостатки
Винтовая лестница своими руками из металла чертежи. Преимущества и недостатки
К особенностям винтовых лестниц, применяемых для многоэтажных частных домов и зданий с мансардами, можно отнести:
- компактные размеры. Винтовая лестница из любого материала, особенно, из металла, имеет в большинстве случаев всего одну опору. Полноценную конструкцию можно разместить всего на 1,5–2 кв. м площади, что в несколько раз меньше стандартного лестничного пролёта;
Чертеж винтовой лестницы может разработать каждый
- доступность цены на сооружение лестницы. Расходы на металлическую винтовую конструкцию, изготовленную из готовых элементов или полностью собранную самостоятельно, в любом случае, будут ниже по сравнению с маршевой конструкцией;
- минимальное время на подгонку деталей конструкции к условиям лестничного пролёта;
- отсутствие необходимости в сложном монтаже, требующем специальных навыков. Для изготовления требуется базовые умения работы с металлом. Чертежи конструкций тоже легко читаются даже непрофессионалами;
- функциональность конструкции, которая может выступать в качестве основного или дополнительного средства подъёма на другие этажи или мансарду. Такой вариант подходит для большого в плане здания (площадью больше 100 кв. м), имеющего больше одного входа.
Одним из недостатков винтовых лестниц являются не слишком удобные ступени
К недостаткам конструкций относятся не слишком удобные ступени, ширина которых не всегда получается удобной для использования. Поэтому пользоваться винтовыми лестницами не рекомендуется маленьким детям и пожилым людям. Хотя для безопасности по краям конструкции делаются перила, практически устраняющие этот минус.

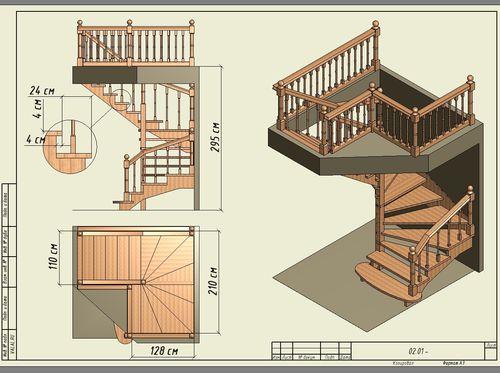

Полувинтовая лестница своими руками. Изготовление своими руками винтовой лестницы
Как сделать винтовую лестницу на второй этаж, чердак
Как сделать винтовую лестницу своими руками
Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.
Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.
Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.
Выбираем лестничную конструкцию
Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.
Существует подразделение лестничных конструкций по следующим параметрам:
- материалу, используемому для строительства системы;
- эстетическим характеристикам;
- форме;
- месту установки;
- конструкции перил;
- размерам;
- стилевому оформлению.
По своему непосредственному предназначению существуют лестничные системы:
Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:
- поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
- модульные либо сборные конструкции;
- системы на кронштейнах, больцах, косоурах;
- трансформеры и переносные конструкции;
- внутренние либо наружные системы;
- прикрученные к стене лестничные марши либо отдельно расположенные;
- со ступенями открытого или закрытого типа;
- с перилами либо без таковых.
Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.
Деревянные маршевые конструкции
Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.
Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.
Алгоритм действий
Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.
Расчеты
Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.
Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.
Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:
Рассчитываем ступени
Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:
- h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
- W1- ширина проступи;
- W2-ширина заготовки;
- α-угол ступеньки.
Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.
Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
Винтовая лестница из металла. Виды металлических лестниц
Металлическая лестница по типу конструкции может быть:
- маршевой;
- винтовой.
Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.
Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение. Эти особенности надо учитывать, выбирая тип лестницы.
Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

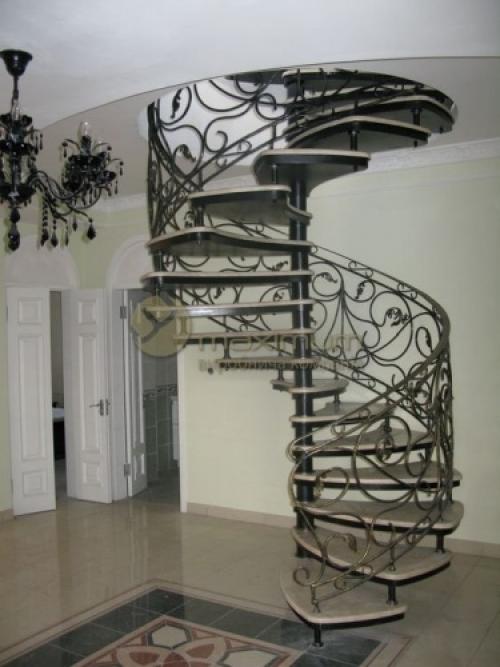

Металлические винтовые лестницы
Изготовление металлических лестниц предполагает использование разных техник по обработке металла:
- ковка;
- литье;
- сварка.
Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.
Выбираем металл
Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.
Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.
Выбираем конструкцию
В зависимости от устройства несущего элемента, изделие может монтироваться:
- на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
- на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
- на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.
