Такой «отопительный прибор» как теплый пол становится настоящим трендом, вплоть до того, что в ряде случаев его используют как основную систему отопления. Это не лишено здравого смысла, ведь прогрев идет снизу вверх, а значит, «ноги в тепле» - как советуют все бабушки. Но следует помнить что теплый пол можно использовать только с керамическими покрытиями, а это не всегда комфортно, особенно летом.

Теплый пол – это дополнительный комфорт Источник hozka.info

В качестве основного отопления теплый пол проигрывает «воздушке» примерно по тем же статьям, что и водяное – это не универсальное решение. Теплый пол не сможет обеспечить вентиляцию дома и его нельзя использовать как кондиционер. Но в качестве вспомогательного «отопительного прибора» в той же ванной, санузле, бассейне – теплый пол будет очень полезен.

Это важно! В случае совместного использования, единственное «но» заключается в необходимости все тщательно рассчитать. Ведь надо понимать, что теплый пол само по себе является своеобразным отопительным прибором, который нагревает воздух. Если его не учесть, то получите перегрев и лишние расходы.

Мифы и реальные недостатки воздушного отопления

«Что одному русскому хорошо…», то не то что немцу, а даже и другому русскому может не понравиться. Поэтому, ознакамливаясь с какой-либо технологией, надо смотреть не только на плюсы, но и минусы – реальные и предполагаемые.

«Воздушка» сильно шумит

Если даже кулер от компьютера или ноутбука издает достаточно ощутимый звук, то есть предположение, что вентилятор, прогоняющий воздух по всему дому, будет слышно гораздо лучше. Это отчасти так – если находится в комнате с оборудованием, то его действительно слышно. Точно так же, если зайти в котельную водяного отопления – будет слышна работа котла, насоса и так далее.

Ни одну котельную нельзя назвать тихой Источник ooo-fss.ru

Котельная в частном доме: требования к помещениям, необходимые документы

Здесь надо понимать, что ни один здравомыслящий человек не станет пытаться продать то, что будет мешать жить. Помещение с тепловентилятором и сами воздуховоды надежно звукоизолированы и работа системы практически бесшумная. Это подтверждается популярностью воздушного отопления среди бо́льшей части населения тех же Штатов и Канады, а их сложно упрекнуть в недостатке стремления к комфорту.

Воздушное отопление дома от печи. Недостатки:-

Плохая эффективность при очень низких температурах (так как воздух очень быстро остывает, и система не справляется с поставленной задачей);

Быстрое остывание системы (за счет свойств воздуха);

Теперь думайте стоит ли устанавливать воздушный котел отопления. хотя каждый решает сам что ему лучше.

За последние годы воздушное отопление загородного дома выбирает все большее количество владельцев частных домов. Этот выбор обусловлен целым рядом положительных факторов.

1. Эстетичный потенциал (выбрав воздушное отопление, можно оформить  дизайн своего дома практически  в любом стиле, при этом не нужно думать, куда спрятать батареи или  конвектор). Можно максимально использовать общий вид помещения.
2. Относительно невысокая стоимость (для семьи среднего достатка это оптимальный вариант  отопительной системы, которая окупится в минимальные сроки).
3. Достаточно высокий КПД (до 90%) при полного отсутствия промежуточных носителей  и с низкой  энергозатратностью.
4. Простота в  эксплуатации (система полностью автоматизирована.
5. Высокая скорость нагрева (не более чем  через 20-40 минут после запуска дом полностью нагревается, что особенно востребоано в зимнее время)
6. Долговечность (при правильной установке и грамотном проектировании, воздушное отопление частного дома может служить около 20 лет, но если ее своевременно ремонтировать, регулярно осматривать и бережно использовать, то может и гораздо больше).
7. Безопасносность пользователя (работающее оборудование  блокируется системой при малейших признаках  опасности).

Воздушное отопление дома оборудование. Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

1. Установка котла с теплообменником;
2. Монтаж вентилятора;
3. Разводка и утепление подающих и обратных воздуховодов;
4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

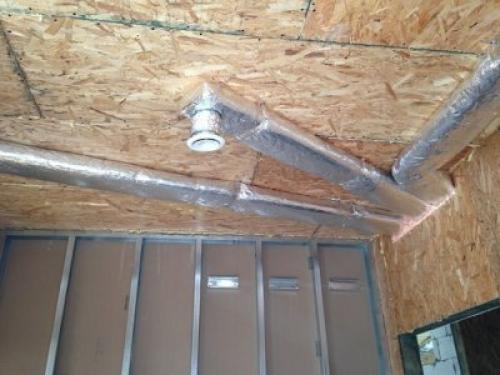

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Совет: Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

Важно: В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

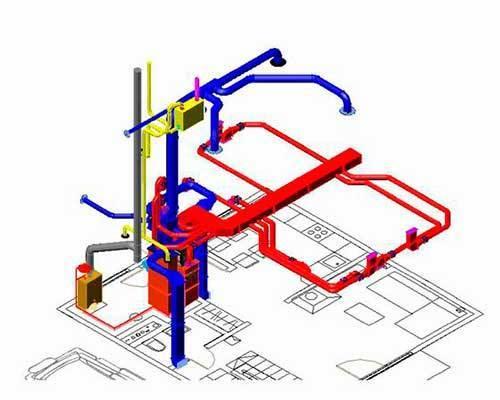

Схемы систем воздушного отопления. Схема обогрева частного дома воздухом

Основной узел системы, как правило, устанавливается в подвале дома в его центре и включает в себя все основное оборудование:

• воздухонагреватель (теплогенератор);
• вентилятор;
• фильтр и очиститель;
• увлажнитель воздуха;
• внутренний блок кондиционера;
• различные датчики.

Не все перечисленные виды оборудования обязательны к установке. В минимальном наборе не будет вентилятора, очистителя, увлажнителя, кондиционера и датчиков. От главного узла системы, зачастую по центру дома, проходит вверх основной, магистральный воздуховод. По нему нагретый воздух подаётся на все уровни здания.

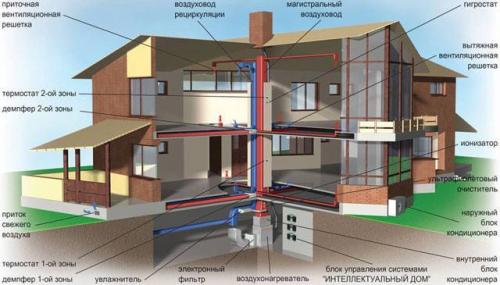

Фото 1. Схема воздушного отопления двухэтажного частного дома. Стрелками обозначены части отопительной конструкции.

Горизонтальные уровни нагревающих воздуховодов, как правило, находятся под полом каждого этажа, а также в потолке верхнего уровня, таким образом, охватывая здание как снизу, так и сверху. Отдельно монтируется система сбора воздуха внутри дома и снаружи. Внутренний воздух проходит очистку и увлажнение в основном узле, а внешний служит для дополнительной вентиляции и обновления.

Как установить

В установке подобной системы есть работы, для которых необходимо привлечь профессионалов, и те, что некоторые домовладельцы делают самостоятельно. К первым относятся:

• расчёт и проектирование системы;
• установка газового оборудования.

Ко второй категории относится монтаж некоторых частей системы (воздуховодов, датчиков). Это позволяет удешевить организацию обогрева. Проектирование и монтаж такого отопления оптимально начинать вместе с планированием дома, так как все части лучше скрыть в полах и потолках, а также сразу выделить место для установки основного узла.

Последовательность установки воздушного отопления дома:

1. проектирование системы;
2. закупка оборудования;
3. установка оборудования основного узла;
4. монтаж магистрального воздуховода;
5. монтаж остальных воздуховодов и решёток;
6. установка дополнительного оборудования (датчики температуры, влажности);
7. пусконаладочные работы;
8. отделочные работы, в результате которых составляющие отопительной системы закрываются.

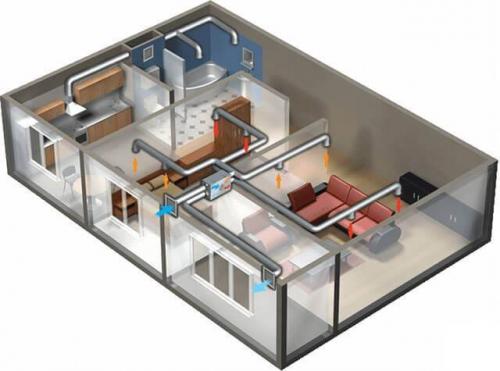

Воздушное отопление в квартире. Отопление с использованием воздуха — принцип работы

Отопление с использованием воздушной массы, поступающей внутрь помещения, построено на принципе терморегуляции. Другими словами, нагретый или охлажденный до определенной температуры воздух подается непосредственно внутрь помещений. Т.е. таким образом, может осуществляться и обогрев внутренних пространств и кондиционирование.

Основным элементом системы является нагреватель — печь канального типа, оснащенный газовой горелкой. В процессе сгорания газа вырабатывается тепло, которое поступает в теплообменник и уже после этого, нагретые до определенной температуры массы поступают в воздушное пространство отапливаемого помещения. Система воздушного отопления обязательно должна быть оборудована сетью воздуховодов и каналом для выхода наружу токсичных продуктов горения.

За счет постоянного притока свежего воздуха печь получает приток кислорода, который является одним из основных компонентов топливной массы. Смешиваясь в камере сгорания с горючим газом, кислород увеличивает интенсивность горения, повышая тем самым температуру топливной массы. В старых системах, используемых еще древними римлянами, основная проблема заключалась в попадании в отапливаемые помещения вместе с теплым воздухом вредных продуктов горения.

Важно! При работе печи канального типа количество угарного газа в составе воздуха, поступающего во внутренние помещения, превышает норму на 10-15%. Для примера можно взять домашний камин или печь, которые, при плохой работе вытяжки, в процессе горения топлива в больших количествах выделяют опасные для человеческого организма продукты горения.

*

Автономные структуры отопления, построенные на принципе нагрева воздушных масс, нашли свое применение в системе обогрева больших промышленных зданий и объектов. С появлением компактных и удобных в эксплуатации воздухонагревателей, для работы которых используется газ, твердое или жидкое топливо, стало возможным применение систем такого обогрева в быту. Обычный, традиционный нагреватель воздуха, который принято называть теплогенератор, имеет камеру сгорания, теплообменник рекуперационнного типа, горелку и нагнетательную группу.

Установка печей воздушного отопления в частных и загородных домах вполне оправдана и экономически выгодна. Для квартиры данная схема обогрева не подходит, ввиду необходимости прокладки большого количества громоздких воздуховодов, присутствия технического шума и высокой пожароопасности.

Современные комплексы отопления в основном построены на подобном принципе, однако в большинстве конструкций прямой нагрев воздушной массы не предусматривается. Нагрев осуществляется с помощью тепловых генераторов, которых на сегодняшний день достаточно много. Такие агрегаты имеют в своей конструкции рекуперативные теплообменники, благодаря которым происходит отделение высокотемпературных дымовых газов от подогретого воздуха. Такая технологическая особенность современных воздушных отопительных систем, подавать в помещения чистый, нагретый до необходимой температуры воздух.

Продукты сгорания в данном случае уходят через дымоход. Хорошо отлаженная работа вытяжки и чистый дымоход, обеспечивают безопасность всей системы обогрева подобного типа во время работы.

Воздушное отопление дома по канадской методике. Как спроектировать и рассчитать воздушное отопление

Организация воздушного отопления частного дома своими руками предусматривает предварительную разработку проекта.

Во время расчета в учет берутся следующие параметры:

1. Мощность нагревателя. Ее должно хватать для полноценного отопления всех комнат в доме, учитывая то, что часть тепла уйдет на улицу.
2. Скорость циркуляции воздушных масс.
3. Уровень теплопотерь через поверхности стен, потолков, перекрытий, окон и дверей.
4. Сечение воздушных каналов. В этом случае рассчитываются аэродинамические параметры контура, что позволяет определить степень снижения напора воздушных потоков.

Неправильный расчет может привести к таким последствиям:

• Нагревательный прибор будет перегреваться.
• Работа системы будет сопровождаться сильным шумом и вибрацией.
• В жилище начнут появляться сквозняки.

После рассмотрения всех подготовительных вопросов определяются с местом установки нагревателя воздушного отопления своими руками. Общих правил по этому поводу нет. Для подведения нагретого воздуха обычно используется приточная вентиляционная схема. Доставка теплоносителя происходит через вентиляционные решетки во все уголки жилища при помощи специальных воздушных каналов. Для этих целей монтируются рукава. Оптимальным местом для выхода воздуховодов является поверхность пола или нижняя часть стен. Лучше всего устанавливать радиаторы воздушного отопления подальше от мест, где находятся люди.

Правильная проектировка требует обязательного учета качества вентиляции, через которую в дом попадает свежий воздух (как правило, это почти ¼ общего притока воздуха). Инновационным способом нагревания воздуха для воздушного отопления является использование для этого солнечной энергии. В таком случае приходится также учитывать среднее количество солнечных дней на протяжении года, что позволит точно определить, сколько необходимо солнечных коллекторов. Размещаются эти элементы обычно на поверхности крыш и фасадных стен здания, для чего применяются специальные крепежные элементы. Подобный подход позволяет несколько сэкономить на потреблении энергии.
