Поскольку все утеплители имеют свои особенности, выбор материал связан не только с его качествами и ценой, но и с особенностями крыши.

Такой параметр, как толщина кровли, определяют уже на этапе проектирования. При этом ориентируются на такие параметры:

• удельную теплопроводность материала : чем менее теплопроводный материал, тем тоньше может быть покрытие, и наоборот;
• климатические условия в местности, где будет строиться дом.

Чем более влажный и холодный климат, тем толще будет слой утеплителя Источник centro-stroi.ru

Как видно из списка выше, при утеплении крыши толщина утеплителя напрямую связана с необходимостью поддержания определенной температуры внутри помещения. Но также влияет на толщину теплоизоляции кровли и конструкция крыши: чем тяжелее изоляционный материал, тем мощнее должны быть стропила. Для многоскатных сложных крыш не подходят объемные материалы. При попытке утеплить их минватой образуется огромное количество зазоров, поэтому целесообразнее использовать пенополиуретан.

Как рассчитать толщину в зависимости от выбранного утеплителя

При расчете толщины кровли исходят из климатических особенностей конкретного региона, а также параметров теплопроводности изоляционного материала. Верный выбор изолирующего материала минимизирует расходы на отопление, помогает создать комфортные условия в доме, которые соответствуют санитарным нормам, а также продляют срок службы конструкционных элементов самого здания.

Требования к теплозащите домов описаны в СНиП 23-02-2003 («Тепловая защита зданий») Источник orchardo.ru

Расчет производится по следующей формуле:

α _ут =(R ₀ ^прив -0,16)·λ _ут

• α _ут – это толщина утеплителя в метрах;
• R ₀ ^{прив .}– приведенное сопротивление теплопередаче покрытия, м² · °С/Вт, иными словами, способность материала сопротивляться потоку тепла, поднимающегося с воздухом к крыше, и выходящего наружу;
• λ _ут – коэффициент теплопроводности утеплителя, Вт/(м · °С).

В зависимости от условий эксплуатации, отмеченных в таблице ниже буквами А и Б, для расчета используется λ _А или λ _Б .

Сопротивление теплопередачи в разных климатических зонах РФ Источник keywordbasket.com

* в зависимости от условий, λ _а =0,04 ; λ _б =0,042

То есть, толщина утеплителя для строения, расположенного в Твери, будет равна:

α _ут =(4,70-0,16)·0,042= 0,19м

Толщина утеплителя напрямую зависит от климатической зоны, в которой находится дом. Чем холоднее зимой, и чем продолжительнее отопительный период, тем толще будет изоляционный слой. Если в столице сопротивление передаче тепла наружных стен здания составляет в норме 3,28, то в холодном Якутске необходимо уже 5,28.

На термосопротивление стены помимо климата влияет и материал, из которого она изготовлена, а также его толщина. Для стен из кирпича или бетона потребуется более толстый слой утеплителя, чем для дерева или пеноблока, так как теплопроводность последних значительно ниже.

Утепление крыши минватой толщина. Утепление скатных кровельных конструкций

Необходимо отметить, что технология утепления крыши минватой, имеется в виду скатной, это закладка теплоизоляционного материала между стропильными ногами. Конечно, как и в предыдущем варианте, с двух сторон минвату надо обязательно закрыть защитными пленками.

Итак, крыша изнутри чердачного или мансардного помещения – это стропильная система, поверх которой установлена обрешетка, а на ней закреплен кровельный материал. Такие кровли называются холодными. Чтобы сделать их теплыми, необходимо:

• Полосами , начиная с нижней части кровельной конструкции, уложить пароизоляционный материал . Его задача – не пропустить влагу со стороны кровельного покрытия на случай появления протечек. И в тоже время пропустит влажные пары, которые могут проникнуть в слой теплоизоляции со стороны чердачного помещения. Полосы укладывают внахлест (10-15 см), стыки закрывают липкой лентой.
• Проводят монтаж теплоизоляционного материала . Его толщина должна быть равна ширине стропил. Если выбранный материал достаточной толщины не имеет, то его укладывают в несколько слоев в шахматном порядке, как это было описано в предыдущем случае.

Утепление скатной кровли изнутри минватой Источник stroyfora.ru

• По стропильным ногам укладывают гидроизоляционную мембрану , которую к ним же и крепят с помощью степлера и стальных скобочек. Монтаж проводят точно так же, как и пароизоляционный материал, то есть внахлест с липкой лентой .
• В дальнейшем проводят отделку стропильной системы листовыми, плитными или панельными материалами. К примеру, это может быть фанера, гипсокартон, плиты ОСП, ДСП и прочие.

На этом можно считать, что утепление крыши минеральной ватой закончено.

Есть еще один вариант утепления кровли изнутри, когда стоит задача замены кровельного покрытия. В данном случае лучше подойти к решению некоторых операций по-другому. То есть с внешней стороны конструкция кровли – это стропильные ноги, на которые набита обрешетка. Так как кровельный материал меняется на новый, то необходимо обследовать всю стропильную систему на предмет определения дефектных элементов. И, если такие обнаружены, то их стоит заменить.

Теперь по стропильным ногам устанавливают пароизоляционную пленку: снизу вверх внахлест с применением липкой ленты. Далее по стропилам укладывают деревянные рейки сечением 50х50 мм, которые крепят к стропилам саморезами длиною 70-100 мм. Это контробрешетка, которая будет создавать вентилируемый зазор между теплоизоляционным пирогом и кровельным покрытием. Теперь поперек стропильной системы набивают обрешетку, а уже сверху проводят монтаж кровельного материала.

Что касается теплоизоляции скатной кровли, то эту операцию проводят изнутри крыши. То есть между стропильными ногами укладывают минвату, а сверху нее набивают гидроизоляционную мембрану. То есть все точно так же, как в предыдущем варианте.

Толщина утеплителя для чердачного перекрытия. Утепление чердачного перекрытия по деревянным балкам

В большинстве небольших домов и дач с холодной кровлей применяются деревянные перекрытия, поэтому именно их теплоизоляцию и рассмотрим в первую очередь.

Устройство чердачного перекрытия по деревянным балкам, как правило, следующее:

1. Подшивка нижнего этажа.
2. Пароизоляция.
3. Балки перекрытия.
4. Утеплитель.
5. Гидроизоляция.
6. Финишная отделка.

Устройство потолка в частном доме с холодным чердаком начинается с укладки несущих балок. Поскольку обычно их максимальная длина 4 метра, то для помещений большей ширины необходимо либо сооружать подпорки, либо использовать металлические прогоны.

После того, как уложены балки, делается пароизоляция перекрытия холодного чердака. Для этого к ним снизу крепится пароизоляционная пленка, которая защищает утеплитель от проникновения влаги из нижнего помещения. Когда вы выполняете утепление деревянного перекрытия чердака, в качестве пленки желательно использовать специальные армированные многослойные материалы из полиэтилена или полипропилена, поскольку прочнее и крепятся намного проще.

Лучше всего, когда слой пароизоляции именно сплошной. Однако конструкция деревянного чердачного перекрытия не всегда позволяет это сделать. Если по каким-то причинам паробарьер нельзя разместить под балками, пленка укладывается между ними c нахлестом на них и фиксируется специальным скотчем для обеспечения герметичности.

Не забудьте о пропитке дерева

Устройство деревянного чердачного перекрытия предполагает риск порчи несущих конструкций из-за гниения. Поэтому перед тем, как укладывать пирог холодного чердака, все деревянные балки и обрешетку следует пропитать специальными растворами, препятствующими гниению и образованию плесени.

Далее проводится утепление чердачного перекрытия по балкам, для чего теплоизоляционный материал укладывается между ними. Если вы используете сыпучий утеплитель, то его следует тщательно разровнять и проследить, чтобы он заполнил все пустоты.

Минимальная толщина теплоизоляции для утепления чердачного деревянного перекрытия, рассчитанная вами по формуле выше, может быть больше, чем ширина несущих балок. В этом случае поперек них крепится обрешетка из брусков нужного вам размера. Затем между ними укладывается еще один слой утеплителя с обязательным перекрытием стыков предыдущего слоя.

Избегайте образования мостиков холода

Закрыть чердачные балки перекрытия слоем термоизоляции рекомендуется даже в том случае, если для размещения утеплителя расчетной толщины достаточно их ширины. Дело в том, что через них образуются, так называемые, мостики холода, в связи с чем вырастают теплопотери в доме.

Чердачное перекрытие по деревянным балкам обычно выполняют с полом из обычного настила из обработанных досок, уложенных поперек обрешетки или опорных балок. Однако в качестве финишного покрытия можно также использовать толстую фанеру, ДСП, МДФ и другие подобные материалы.

Если в качестве финишной отделки вы хотите использовать выравнивающую стяжку, то гидроизоляция холодного чердака поверх слоя утеплителя — обязательна.

Толщина стены с утеплителем. От чего зависит толщина

Расчет толщины утеплителя для стен должен начинаться с определения основных показателей технологии строительства. К таким показателям относятся толщина существующих стен и материал, из которых они выполнены, материал теплоизолятора, а также климатические условия вашего региона, конструкция и износ стен здания, внутренние размеры помещения и другие, текущие показатели.

Рассмотрим подробнее элементы вычисления для стенового теплоизолятора.

Толщина стен, а также материалы, из которых они возведены, указаны в техпаспорте вашего жилья, ознакомиться с которым можно в ЖЭКе или в управляющей компании. Эти показатели имеют значение, поскольку для каждой климатической зоны существуют свои показатели норм по строительству и последующему теплососпротивлению.

Материал утеплителя важен, поскольку именно от него зависит последующее уменьшение потери тепла вашей квартирой. У каждого материала свой коэффициент теплопроводности, вследствие чего будет различаться и минимально допустимая толщина утеплителя.

Износ и конструкция стен также влияют на процесс утепления, поскольку в зависимости от стороны (наружная или внутренняя) процесс утепления может понадобиться согласовать с коммунальными службами, которые и сообщат вам, насколько сильно повреждена стенка. Если здание давно не подвергалось косметическому ремонту, то кроме более толстого слоя утеплителя, в процессе монтажа большой объем времени отнимет шпаклевка стыков, трещин и укрепление перекрытий.

Следует заметить, что толщина утеплителя для наружных стен не рассчитывается с такой щепетильностью, как для внутренних. Причина такому пренебрежению заключается в невозможности предсказать погоду. Если внутри квартиры вы можете определить температурный уровень в зимний период времени по ежегодным показателям во время отопительного сезона, то снаружи погодные условия предсказать невозможно. Потому для внешнего утепления берется толщина, превышающая минимальную минимум в 1,5 раз. Таким образом, вы не потратитесь на лишние материалы и утеплите свои стенки.

Расчет толщины утеплителя кровли онлайн. Теплотехнический онлайн калькулятор – его задачи и возможности

Если говорить в целом, то наш онлайн калькулятор предназначен для реализации двух основных задач: расчет слоя утеплителя на стадии проекта, и проверка теплопотерь уже существующих ограждающих конструкции на их соответствие нормативным требованиям. Все остальные расчеты являются лишь уточнениями для решения двух вышеозначенных запросов.

Несомненно, важна финансовая составляющая – использование результатов калькуляции позволит Вам подобрать в необходимом количестве оптимальный материал для утепления постройки, т.е. не надо будет переплачивать, заказывая лишние объемы изоляции, иначе окупаемость их будет нецелесообразна.

Теплотехнический расчет – методика и обоснование

Теплотехнический расчет ограждающих конструкций учитывает массив законодательной базы РФ, строительных норм и правил, государственных стандартов, которые вполне применимы и для других стран СНГ (как это было в СССР). Вам нужно лишь выбрать Ваш город

Далее для расчета Вам нужно ввести слои ограждающий конструкции с помощью кнопки "Добавить слой". В появившимся окне выбираем нужные материалы в папках, или же можно найти их через поиск.

Тепловая защита здания, просчитанная с помощью нашего теплотехнического онлайн-калькулятора, имеет высокую степень достоверности.

Расчет точки росы

Точка росы – это момент перехода влаги из газообразного состояния в жидкое. Почему необходимо учитывать этот параметр в теплотехнических расчетах ограждающих конструкций? Дело в том, что конденсат активно образуется именно в стенах, в тех плоскостях, где происходит соприкосновение холодного уличного воздуха с теплыми массами внутри помещения. Если влага начнет образовываться непосредственно на внутренних поверхностях, то очень скоро они потеряют свою целостность, эстетику а самое главное увеличится теплопроводность материалов.

Желательным (оптимальным) местом появления конденсата является наружная изоляция стен. С помощью нашей программы вы сможете рассчитать точку росы так, чтобы она выпадала конкретно на утеплителе.

Расчет тепловых потерь дома

Данный расчет позволит узнать теплопотери ограждающих конструкций за один час и за отопительный сезон с одного квадратного метра поверхности. Как и для всех остальных показателей - уточним базовые данные, которые требуются ввести при расчетах.

• Географическое расположение квартиры, дома или перспективного строительного проекта – это необходимо для определения климатической зоны и связанных с ней характеристик (температурный режим, влажность и т.д.). Вам нужно выбрать Ваш город из огромного списка стран СНГ.
• Строительно-эксплуатационные параметры помещений и их предназначение – это важнейшие данные, помогающие максимально точно провести расчет толщины утеплителя для стен именно для данного типа помещения.
• Указать слои конструкции – кирпич, пеноблок, наружная и внутренняя штукатурка, утеплитель и т.д. Калькулятор предлагает удобную опцию –возможность менять, добавлять или удалять слой, а также проводить расчеты по каждому из вариантов.
• Теплотехнический расчет онлайн имеет отличную визуализацию результатов. Для наглядности, часть информации представлена в виде графиков, таблиц, сносок. Например, данный опцион позволяет варьировать температуру и влажность в разных помещениях в сторону повышения или понижения, что дает возможность провести сравнительный анализ и выбрать оптимальный расчет теплопотерь дома.

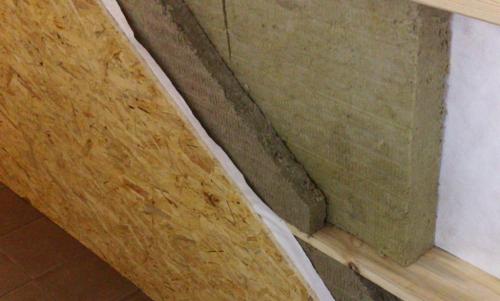

Толщина утеплителя для зимнего дома. Утепление минеральной ватой

Традиционное утепление каркасной стены – минеральная вата. Она имеет высокие характеристики теплосбережения и среднюю долговечность. Маты из минеральной ваты ограничивают 99% потерь тепла и пропускают десятые доли Вт через 1 кв. м площади.

На заметку

Главным показателем способности изолировать внутреннее тёплое помещение является характеристика теплопроводности. Для стекловаты она составляет 0,035-0,055 Вт/м°С, для минеральной базальтовой ваты – 0,039-0,045 Вт/м °С. Это обозначает, что с 1 кв. м стены может утечь не более 0,055 (или 0,045 – для базальтовой ваты) Вт тепла.

Разбег в характеристиках теплопроводности определяется структурой и жёсткостью материала. Если минвата имеет форму жёстких плит, предназначенных под штукатурку, то она отличается плотной структурой и большей теплопроводностью (0,04-0,045 Вт/м°С). Если же минвата поставляется в форме сжимаемых матов, её структура – более пористая. У такой минеральной ваты показатели теплопроводности соответствуют нижней границе – 0,035 – 0,039 Вт/м°С

Для эффективного утепления выбирают материал с возможно более низкой характеристикой теплопроводности. В зависимости от этой характеристики рассчитывают его толщину. Какая толщина утеплителя для каркасного дома будет нужна для проживания круглый год?

Правильный пирог с утеплением.

Выбрать толщину можно по специальным таблицам, в которых указывается ширина теплоизолятора в зависимости от уличных температур, -5°С, -10°С, -15°С или -20°С. Толщина минваты каркасного дома выбирается с учётом крайних зимних температур. К примеру, если стабильно в январе месяце наблюдается температура -10, но иногда бывает -20 или -25, то утеплитель рассчитывают на самую низкую температуру холодного месяца.

Таблица толщины утеплителя. Как правильно выбрать утеплитель?

При выборе утеплителя нужно обращать внимание на: ценовую доступность, сферу применения, мнение экспертов и технические характеристики, являющиеся самым важным критерием.

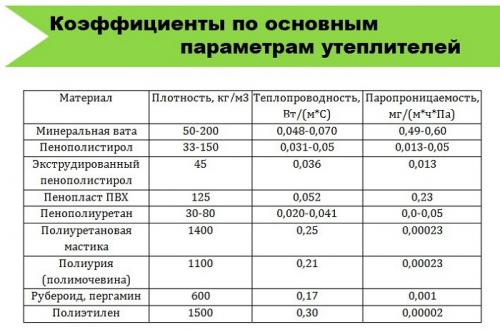

Основные требования, предъявляемые к теплоизоляционным материалам:

• Теплопроводность.

Теплопроводность подразумевает под собой способность материала передавать теплоту. Это свойство характеризуется коэффициентом теплопроводности, на основе которого принимают необходимую толщину утеплителя. Теплоизоляционный материал с низким коэффициентом теплопроводности является лучшим выбором.

Также теплопроводность тесно связана с понятиями плотности и толщины утеплителя, поэтому при выборе необходимо обращать внимание и на эти факторы. Теплопроводность одного и того же материала может изменяться в зависимости от плотности.

Под плотностью понимают массу одного кубического метра теплоизоляционного материала. По плотности материалы подразделяются на: особо лёгкие, лёгкие, средние, плотные (жёсткие). К легким относятся пористые материалы, подходящие для утепления стен, перегородок, перекрытий. Плотные утеплители лучше подходят для утепления снаружи.

Чем меньше плотность утеплителя, тем меньше вес, а теплопроводность выше. Это является показателем качества утепления. А небольшой вес способствует удобству монтажа и укладки. В ходе опытных исследований установлено, что утеплитель, имеющий плотность от 8 до 35 кг/м³  лучше всего удерживает тепло и  подходят для утепления вертикальных конструкций внутри помещений.

А как зависит теплопроводность от толщины ? Существует ошибочное мнение, что утеплитель большой толщины будет лучше удерживать тепло внутри помещения. Это приводит к неоправданным расходам. Слишком большая толщина утеплителя может привести к нарушению естественной вентиляции и в помещении будет слишком душно.

А недостаточная толщина утеплителя приводит к тому, что холод будет проникать через толщу стены и на плоскости стены образуется конденсат, стена будет неотвратимо отсыревать, появится плесень и грибок.

Толщину утеплителя необходимо определять на основании теплотехнического расчета с учетом климатических особенностей территории, материала стены и её минимально допустимого значения сопротивления теплопередачи.

В случае игнорирования расчета может появиться ряд проблем, решение которых потребует больших дополнительных затрат!

Толщина крыши в частном доме. Возможности конструктора

Сервис КАЛК.ПРО – это универсальный помощник для начинающего и профессионального мастера, с помощью которого можно изготовить действительно надежную и безопасную конструкцию. Однако необходимо понимать, что программа выполняет расчет кровли на основании введенных данных и не учитывает их корректность, кроме исключительных случаев, когда конструкция гарантировано будет неустойчивой. При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки. Московская область», СП 31-101-97 «Проектирование и строительство кровель».

На данный мы предоставляем расчет следующих кровельных конструкций:

• крыша односкатная;
• крыша двускатная (двухскатная, щипцовая);
• крыша четырехскатная (вальмовая);
• крыша четырехскатная (шатровая).

Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!

Среди основных возможностей конструктора необходимо выделить (– только на КАЛК.ПРО ):

• Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
• Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
• Параметры крыши . Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
• Габариты дома . Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
• Мауэрлат . Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
• Расчет стропил . Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
• Утеплитель . Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
• Пароизоляция . Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
• Обрешетка и контробрешетка . Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
• Листы ОСП (OSB) . В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
• Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.
