Двойная розетка – это удобное и практичное решение как для бытовых, так и для жилых помещений. Но это не означает, что подобное изделие в состоянии выдерживать потребителей с высокой мощностью. И чтобы установить двойную розетку в один подрозетник необходимо знать несколько основополагающих правил.

Что потребуется для работы

Прежде чем приступать к монтажу, следует вооружиться некоторым инструментом, а именно:

• Перфоратор.
• Коронка для работы по гипсокартону или коронка для бурения бетонных поверхностей.
• Фигурная и плоская отвёртка.
• Монтёрский нож с новым острым лезвием.
• Бокорезы.
• Подрозетник.

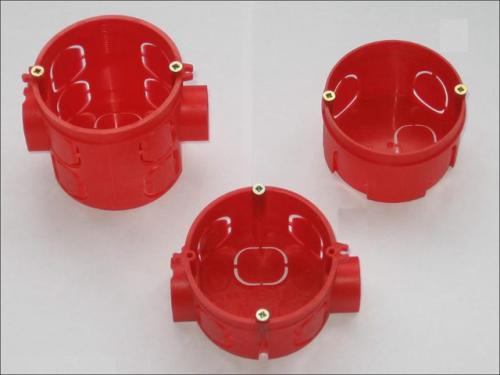

Подрозетник выбирается в зависимости от той поверхности, на которую он будет установлен. Со специальными раздвижными лапками – для гипсокартона, обычный пластиковый – для бетона.

Последовательность подключения двойной розетки в один подрозетник

Алгоритм действий описан с того самого момента, как перфоратором уже сделано отверстие в бетоне или гипсокартоне, в него вставлен и закреплён подрозетник. Чтобы закрепить изделие в гипсокартоне достаточно фигурной отвёрткой закрутить винты на корпусе, что приведёт к раздвижению фиксирующих лапок.

Для укрепления подрозетника в бетоне необходимо использовать шпаклёвку, размешанную с небольшой порцией строительного клея. После этого можно приступать к процессу монтажа.

Двойная розетка очень удобна тем, что с одного механизма на другой идёт провода-перемычки, установленные ещё на заводе. Всё что остаётся сделать мастеру – только подключить изделие к домашней сети.

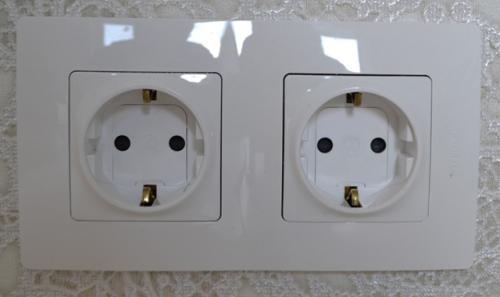

Внешний вид двойной розетки

Последовательность установки двойной розетки в один подрозетник:

1. Убедиться в том, что кабель, к которому будет подключена розетка, не находится под напряжением. Можно воспользоваться для этой цели индикаторной отвёрткой или мультиметром.

2. С помощью фигурной отвёртки открутить 2 винта, которые соединяют пластиковую панель с механизмом розетки.

3. Используя монтёрский нож, очистить изоляцию проводов не менее чем на 1 см. Лучше всего использовать специальный нож для снятия изоляции, которые не наносит вреда жилам, но такой инструмент предпочитают покупать только профессиональные электрики.

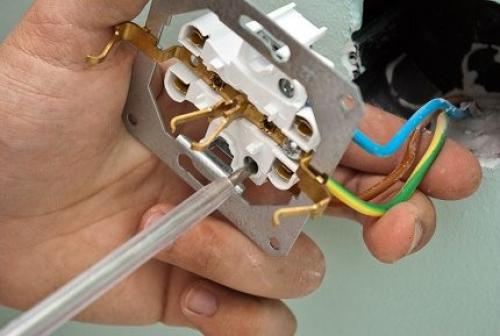

4. Послабить фиксирующий винт левой клеммы механизма розетки, вставить в него фазный провод. Обычно он с более агрессивным цветом изоляции: красный, тёмно-коричневый, реже – чёрный. Затянуть винт.

5. Послабить фиксирующий винт правой клеммы механизма розетки, вставить в него нулевой провод. «Ноль» маркируется более «тёплыми»: синий, голубой. Затянуть винт и проверить качество фиксации обоих проводников.

6. Послабить винт, который расположен на средней клемме. Это клемма заземления и к ней должен подходить провод с жёлто-зелёной изоляцией. Затянуть винт и проверить качество соединения.

Правильное подключение провода

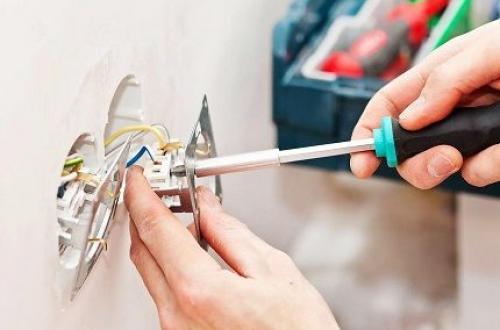

7. Механизм с подключёнными проводами можно укладывать в подрозетник, аккуратно их изгибая. Основное правило – не нарушить изоляцию, иначе короткого замыкания не избежать.

8. Когда механизм будет находиться в подрозетнике, необходимо проверить его с помощью уровня, а после - затянуть боковые винты, которые разведут в стороны «лапки» и надёжно зафиксируют всю конструкцию.

9. Приложить пластиковую накладку и закрепить её двумя болтами.

Готовая двойная розетка

После того как розетка будет готова, следует править её на исправность, а после – на отсутствие зазора между декоративной накладкой и стеной. Если зазор слишком большой и конструкция выглядит не эстетично, то необходимо снять накладку, послабить фиксирующие винты и немного «утопить» механизм в подрозетник. А после – вернуть в своё первоначальное состояние.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko - монтаж кабеля

Viko или Vi-ko - бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь - турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это - зажимы.
Раскурочиваем двойной блок Viko "розетка + выключатель":

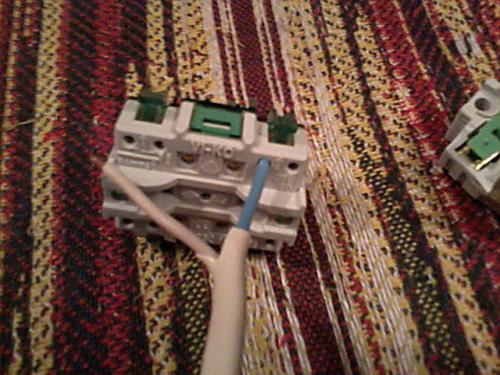

Переворачиваем и смотрим, куда же крепятся провода (кабели):

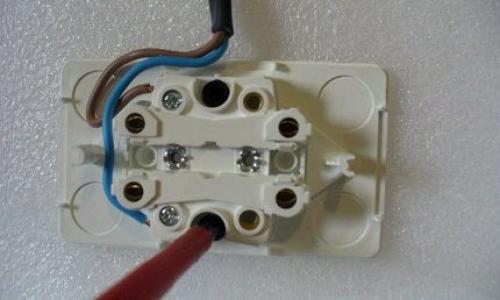

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь - для удобства параллельных соединений.

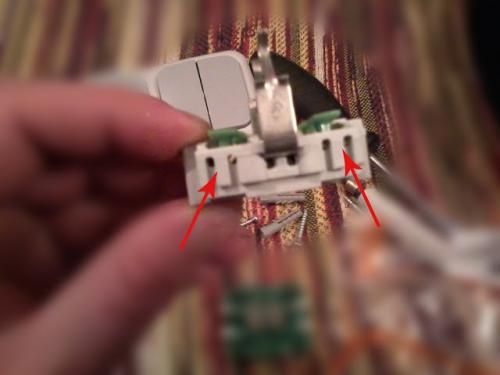

Вверху у каждого контакта есть пластмассовая защёлка (на фото - зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Это не "система нипель", как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А - 1-1.5мм кабель).

Как установить тройную розетку. Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток. Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

• кондиционеры;
• вентиляторы;
• локальные обогреватели;
• приборы для ухода за волосами, ногтями, внешностью;
• увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки.Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:

• невысокая цена;
• удобство эксплуатации;
• лёгкий монтаж;
• в случае появления неисправности легко отремонтировать ;
• могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
• не требует подведения дополнительной проводки;
• обладают безопасным креплением;
• надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

• Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
• Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
• Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно

Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Виды двойных розеток. Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

• установка двойной розетки;
• монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

• возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
• более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

• меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
• суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
• штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.

Вывод: замена одинарных розеток двойными экономична, но применима для увеличения количества точек подключения лишь маломощных приборов. При выполнении капитального ремонта жилья лучше монтировать блоки из нескольких одинарных розеток.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

• Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
• Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

Установка двойной розетки schneider electric. Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

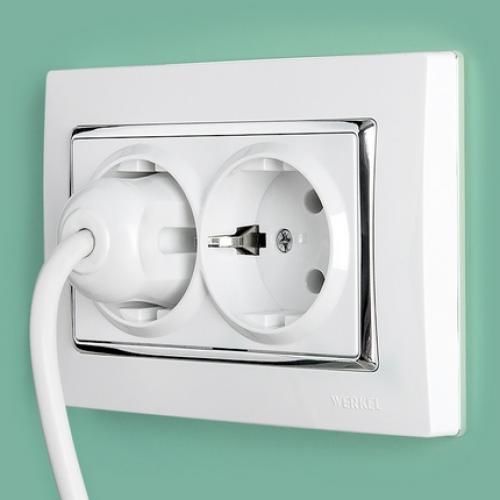

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Двойная розетка в два подрозетника. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Видео как подключить двойную розетку MAKEL к 220В
