Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки
   • Разметка и подготовка каналов для электропроводки
   • Монтаж открытой электропроводки
   • Монтаж скрытой электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Разводка освещения в квартире. Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Монтаж электрического освещения. 2 Технология монтажа установок электрического освещения

Лекция 2

Тема: Технология монтажа установок электрического освещения

План  лекции



· Электрические источники света

· Технология монтажа светильников общего применения

· Технология монтажа взрывозащищенных светильников

· Технология монтажа электроустановочных  устройств

            Установки электрического освещения используют во всех производственных, общественных, жилых  помещениях, на улицах, переездах и т.п. Это самый распространенный вид электроустановок. Различают три вида электрического освещения.

            Рабочее  освещение  предназначается для нормальной деятельности во всех помещениях и на открытых участках при недостаточном естественном освещении. Оно должно обеспечивать нормируемую  освещенность  в помещении  на  рабочем  месте.

            Аварийное  освещение  предназначается для создания условий  безопасной эвакуации людей при аварийном отключении  рабочего освещения в помещениях или продолжении работ на  участках, где  работа не  может  быть прекращена по условиям технологии. Аварийное освещение должно создавать  освещенность не менее 5% общего для продолжения работы или не менее  2 лк, а эвакуационное – не  менее 0,5 лк  на полу, по основным проходам и лестницам.

            Охранное  освещение  вдоль границ охраняемой  территории  является составной  частью  рабочего освещения,            создает  освещенность  зоны с обеих  сторон  ограды.

            По правилам устройства электроустановок освещение делят на три системы.

            Общее  освещение в производственных  помещениях  может  быть  равномерным (с равномерной  освещенностью по  всему  помещению)  или  локализованным, когда  светильники размещают  так, чтобы на  основных  рабочих  местах  создавалась  повышенная  освещенность.

            Местная  система  обеспечивает освещение  рабочих  мест,  предметов  и поверхностей.

            Комбинированной  называют  такую систему  освещения, при которой к  общему  освещению  помещения          или пространства  добавляется  местное, создающее  повышенную освещенность        на рабочем  месте.

            Большое распространение получили два класса источников  света: лампы накаливания и газоразрядные (люминесцентные, ртутные, натриевые и ксеноновые).

Перед началом монтажа светильники проверяют в МЭЗ. При этом определяют и маркируют фазные и нулевые провода, производят зарядку светильников, собирают блоки люминесцентных  светильников и комплектные  световые  линии. Операции по монтажу светильников состоят из установки деталей крепления и конструкций, подвески и крепления светильников, присоединения к электросети и сети заземления.

При монтаже осветительного оборудования выполняют следующие основные требования: светильники в ряду и по высоте   выравнивают так, чтобы  отклонения их не были заметны на глаз;  установочные  изделия закрепляют по центру  розеток, ниш, выверяют строго по вертикали  и горизонтали  положение их рукояток,  кнопок и штепсельных  гнезд.

Во  взрывоопасных зонах применяют светильники  взрывозащищенного  исполнения.

Светильники с трещинами на стеклянных  защитных  колпаках,  в литых  корпусах  или сальниковых  гайках  вводных  устройств, с неисправными  патронами  монтажу  не  подлежат.

При  скрытой  установке  выключателей и штепсельных  розеток  предварительно  замоноличивают       в строительные  конструкции   специальные пластмассовые  стаканы и  кольца. Закладной стакан представляет собой полый полипропиленовый  цилиндр, состоящий  из  двух половинок  переменного  диаметра. По диаметру  стакан имеет  кольцевые  выступы, перегородку  для звуковой  изоляции  и сквозное  отверстие  для  прохода  каналообразователя.

 Выключатели и штепсельные  розетки  крепят распорными  планками  с винтами М-4 к кольцевым  выступам в закладных  стаканах. Установку выключателей и переключателей  в помещениях с нормальной  средой при открытом  способе прокладки электроосветительной  сети  следует производить на  высоте 1,5 м от пола , по центру – на деревянных или пластмассовых подрозетниках  диаметром  55-60 мм толщиной  не  менее  10 мм, прикрепляемых           к основанию  шурупом. Штепсельные соединители (розетки)  устанавливают на высоте 0,8-1 м от пола.  Расстояние от заземленных  устройств  должно  быть  не  менее 0,5 м. Розетки устанавливают на деревянных или пластмассовых подрозетниках диаметром 55-60,  толщиной не менее 10 мм.  Брызгозащищенные розетки  устанавливают на  скобе или непосредственно на  стене  с вводом  проводов  снизу  через  сальниковое  уплотнение.

  При скрытой проводке розетки размещают в коробках диаметром 70 мм, вмазанных в стену или замоноличенных закладных  пластмассовых  стаканах. Гнезда штепсельных розеток располагают по горизонтали.

Разводка проводки в доме. Выбор кабелей и комплектующих

Трехфазная проводка в частном доме состоит из внутренней и наружной сетей. Подбор электрооборудования производится согласно схеме трехфазной проводки в частном доме.

В вводном щитке ставятся только трехфазные комплектующие. Входной автомат выбирается категории А на расчетную нагрузку. Когда его значение составляет 15 кВт, номинал составит 40 А. Счетчики бывают однофазные и трехфазные. Выбираем трехфазный с номинальным током до 100 А.

В РУ ставится рубильник на ток не менее расчетного, автоматические выключатели и шины на изоляторах. До рубильника также рекомендуется ставить УЗО 100 (300) мА для обеспечения безопасной эксплуатации здания, в частности исключения возгораний.

Номиналы аппаратов защиты на группы освещения 16 А, а для розеток – 25 А. Установки автоматов для трехфазных потребителей рассчитываются отдельно в каждом случае. При выборе аппаратов защиты для таких приемников, как нагревательные приборы, электродвигатели, ориентируемся на пусковой ток.

На линиях розеток рекомендуется использовать дифференциальные автоматические выключатели с установкой УЗО 30 мА, а в случае с ванной комнатой – 10мА. Для защиты выходных линий обычно выбираются автоматы категории С.

Кабели

Для подключения вводного щитка к воздушной линии энергосети лучше всего использовать самонесущий провод СИП. Поскольку по вводному проводу протекают значительные токи, то жила подбирается с сечением от 6 кв. мм. Материал жилы – алюминий, что поможет избежать окисления на месте контакта с воздушной ЛЭП 380 В, где обычно применяются провода из такого же материала.

Для внутренней прокладки кабели выбираются с приставкой LS. Это означает, что изоляция жил и оболочка кабеля изготовлены из ПВХ пластиката пониженной горючести с пониженным газо- и дымовыделением.

Вся внутренняя электропроводка выполняется проводами и кабелями, материал жилы которых – медь. Это потому что медь пластичнее, чем алюминий, меньше ломается, имеет хорошие электропроводящие свойства. Этим требованиям удовлетворяет кабель ВВГнг-LS.

Количество жил кабеля для однофазной линии равен 3, а для трехфазной – 5. Один из проводов подключается к шине N, а другой – к защитному заземлению РЕ.

Сечение жилы кабеля для линий освещения можно брать 1,5 кв. мм, а для розеточной сети уже понадобится большее сечение – 2,5 кв. мм. Для сети резервного питания достаточен отдельный кабель с 4 кв. мм. При выборе сечения провода для питания остального электрооборудования ориентируемся на расчетные токи.

Розетки и выключатели

Розетки и выключатели бывают внутренней и наружной установки. При первом случае подразумевается, что прибор будет монтироваться в монтажную коробку, установленную в стене. Во втором – электрический компонент крепится непосредственно на стену и используется в основном при прокладке наружных сетей. По эстетическим соображениям при прокладке внутри здания применяются только приборы внутренней установки.

Для маломощных потребителей выбираются стандартные комплектующие, а вот для подсоединения мощных однофазных и трехфазных потребителей розетки надо выбирать по пусковому току.

Для монтажа на улице и во влажных помещения, например, ванная комната, лучше использовать розетки со степенью защиты не менее IP44.

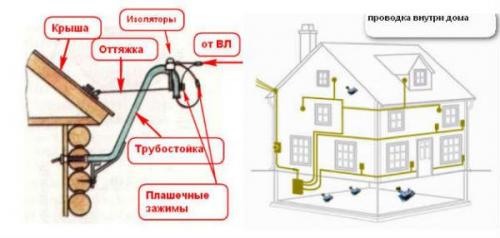

Электропроводка своими руками. Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

1. Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
2. Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
3. Вводный кабель к ЩО подводится следующим образом:
   • синий провод крепится к нулю;
   • белый проводок — к верхнему контакту УЗО (то есть к фазе);
   • желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше.

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
• ставятся распределительные коробки, выключатели, розетки;
• кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
• от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
• в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.

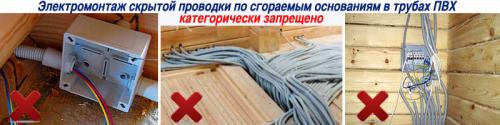

Электропроводка в частном доме

В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:

• использование кабелей с безупречной изоляцией и самозатухающих проводов;
• применение исключительно металлических распределительных и установочных коробов;
• обязательная герметизация любых соединений;
• недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
• ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
• монтирование пластиковых гофр и коробов в штукатурку.

А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.

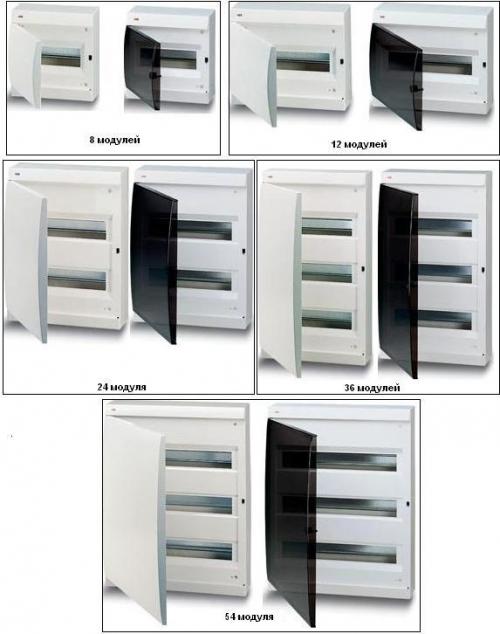

Монтаж электропроводки. На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

1. 3 комнаты.
2. Кухня;
3. Корридор;
4. Бойлер;
5. Стиральная машинка;
6. Система теплый пол в 3-х комнатах и кухне;
7. Электрическая плита;
8. 4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

1. 5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
2. 14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
3. 1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Важно! При расключении распределительного щита фазные (коричневые) провода должны иди через автоматы или УЗО, нулевые (синие) должны собираться на нулевой шине и желто-зеленые тоже должны подключатся на 2-й нулевой шине).
