Плиты пазогребневые, как монтировать. Последовательность монтажа пазогребневых плит. Часть 1
- Последовательность монтажа пазогребневых плит. Часть 1
|
Основание пола, на котором планируется монтаж перегородок из пазогребневых плит Кнауф должно быть стабильным, ровным и неподвижным. При необходимости удалите старую, непрочную стяжку, заменив её на новую. Если основание имеет неровности более 10 мм. сделайте выравнивающий слой непосредственно под перегородкой. Перед началом монтажа очистите основание от грязи, строительного мусора и масленых пятен. Для удаления пыли и улучшения сцепления загрунтуйте основание грунтовкой глубокого проникновения .
| |
После высыхания грунтовки приступите к разметке основания пола. Сразу отметьте дверные проёмы, если таковые предусмотрены. Для облегчения монтажа можно натянут шнуровку по линии будущей перегородки. При помощи уровня или отвеса перенесите разметку на стены и потолок. | |
| Для приготовления монтажной смеси (клея) засыпьте сухую смесь Фуген или Фуген гидро в чистую пластиковую ёмкость с водой комнатной температуры в соответствии с рецептурой указанной на мешке. Перемешайте смесь при помощи специального электрического миксера или дрели с насадкой до однородной массы. Дайте раствору настояться 3-5 минут и вновь перемешайте. Готовьте раствор порциями, которые Вы сможете израсходовать в ближайшие 30-40 минут. | |
Укладывать пазогребневые плиты Кнауф можно двумя способами. При первом способе пазогребневые плиты устанавливаются на клей, непосредственно на бетонное основание. Такой способ называется жестким креплением. Нанесите приготовленный раствор клея на пол и стены равномерным слоем. Усреднённый расход клея для плиты толщиной 80 мм составляет 1,5 – 2 кг на 1 м2, а для перегородок толщиной 100 мм. 2 – 2,5 кг. | |
| При втором способе плиты Кнауф крепятся к полу, потолку и стенам через пробковую эластичную прокладку . Такой способ крепления обеспечивает лучшую звукоизоляцию, особенно от ударного шума ( хлопки дверью, стук и т. д.). Пробковая лента шириной 75 мм. приклеивается на слой клеевой смеси к полу потолку и стенам. Регулируя толщину монтажного клея необходимо добиться строгой горизонтальности пробковой прокладки с помощью уровня и оставить её на 20 – 30 минут в неподвижном состоянии. После этого можно начинать монтаж плит первого ряда. | |
| Пазогребневые плиты Кнауф можно укладывать как пазом вверх, так и гребнем. Однозначно, практичнее вести монтаж вверх пазом, так как монтажный клей гораздо удобнее укладывать в паз, нежели пытаться намазывать на гребень. Для этого у всех плит первого ряда гребень нужно удалить. Его можно отпилить при помощи ножовки по дереву с крупным зубом или стесать обдирочным рубанком до получения ровной плоскости. Этой плоскостью плиты первого ряда устанавливаются на пол, и вся дальнейшая кладка получается пазом вверх. | |
После схватывания клея под эластичной прокладкой можно приступить к установке плит первого ряда. Нанесите клей равномерным слоем на поверхность пробковой прокладки и установите первую плиту. Горизонтальность установленной плиты можно регулировать с помощью клинышков. | |
| При укладке плит первого ряда уделяйте максимальное внимание проверке вертикали и горизонтали установленных плит с помощью уровня или метростата. В дальнейшем, первый ряд будет служить направляющим для всей стены. | |
| Прикладывая длинное правило или рейку к стене под разными углами, Вы сможете контролировать получившуюся плоскость и в случае необходимости сразу её корректировать. | |
| При укладке следующих плит наносите клей как на горизонтальные пазы нижнего ряда, так и на вертикальные. Плиты должны быть склеены между собой по всем, четырём торцам. Выступившие излишки клея сразу затирайте шпателем для окончательной заделки шва. Толщина швов не должна быть более 2-х мм. |
Пазогребневые плиты пустотелые или полнотелые. Разновидности пазогребневых блоков
Стандартные размеры плиты составляют 667 х 500 х 80 мм, благодаря чему процесс кладки отнимает меньше времени по сравнению с кирпичом или блоком. Производители выпускают и плиты других размеров, которые подходят для создания тонких межкомнатных перегородок и отделочных работ.
Размеры гипсовых пазогребневых блоков
В продаже можно встретить плиты, производящиеся на основе гипса или силиката. Первый тип изготавливается методом литья из материала марки не ниже Г4, отличается экологической безопасностью и легкостью в монтаже. Для повышения прочностных свойств на этапе производства в гипс добавляют пластификаторы. Гипсовые плиты классифицируются по свойству впитывать жидкость:
- Классические. Их плотность составляет 1350 кг на м3, а процент водопоглощения доходит до 30-32%. Такие блоки маркируют как М-35, они пригодны для создания перегородок в зданиях и помещениях с пониженным уровнем атмосферной влажности.
- Влагостойкие. Плотность этих плит ниже и составляет 1100 кг на м3, зато они поглощают жидкость в объеме 3-5%. Маркировка изделий – М-50. Для снижения показателя водопоглощения в смесь для изготовления добавляют цемент и гранулы шлака. Отличить влагостойкие блоки от обычных представителей легко: продукцию М-50 окрашивают на заводе в зеленый оттенок.
Разновидности материала (влагостойкие и обычные блоки)
При использовании блока стандартной толщины 80 мм можно обеспечить теплоизоляцию, равноценную параметрам для бетонных стен, которые имеют толщину 400 мм. Такие плиты являются огнестойкими и способны до 3 часов выдерживать прямой контакт с пламенем без существенных разрушений.
Для производства силикатных пазогребневых блоков для перегородок используют воду, кварцевый песок и известь; сформированный состав подвергается прессовке и помещается в автоклав, где под высокотемпературным воздействием образуется конгломерат. Такие изделия имеют повышенную прочность, меньше впитывают воду, их можно применять для строительства перегородок в любом помещении.
Силикатная разновидность имеет хорошие технические характеристики огнестойкости, экологической безопасности и является диэлектриком.
Клей для пазогребневых плит. Монтаж ПГП
Демпферная прокладка под пазогребневые плиты покрывается слоем монтажного клея, на который укладывается нижний, первый ряд ПГП. Плиту можно располагать пазом вверх или пазом вниз – это не принципиально. Но если паз будет внизу, то гребень не придется отпиливать, чтобы плита стала ровно. Допускается установка верхнего ряда плит вертикально (если в этом возникнет необходимость, обусловленная экономией материала).
Во время укладки первого ряда клеем промазывается вертикальный паз пазогребневой плиты и основание пола. Особое внимание следует уделить соблюдению вертикального и горизонтального уровней. Осаживать плиты следует при помощи киянки.
Толщина вертикальных и горизонтальных швов не должна превышать 2 мм. После установки очередной плиты на свое место, шпателем следует удалить излишки клея на ее стыках.
Доборные элементы для заполнения промежутков между цельными плитами, стенами и проемами легко вырезаются из ПГП с помощью ножовки.
Относительное смещение вертикальных швов в кладке ПГТ должно быть не менее 10 см. Это является обязательным условием для обеспечения прочности конструкции.
В местах пересечения двух перегородок из гипсовых пазогребневых плит, а также в углах, укладка плит делается таким образом, чтобы их стыки перекрывали друг друга. Пазогребневые элементы, которые мешают устройству правильной перевязки, следует срезать ножовкой.

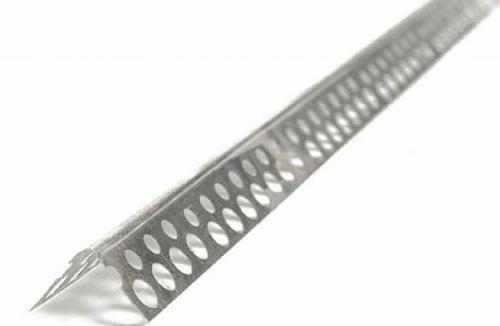

После того как перегородка будет готова, ее внешние углы необходимо укрепить перфорированным металлическим профилем и зашпаклевать.
Часто спрашивают, нужно ли проклеивать серпянкой пазогребневые перегородки. Да, внутренние углы проклеиваются серпянкой и промазываются шпатлевкой.
Монтаж пазогребневых плит кнауф. СП 55-103-2004 Конструкции с применением гипсовых пазогребневых плит
СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ
СВОД
ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ
И СТРОИТЕЛЬСТВУ
КОНСТРУКЦИИ
С ПРИМЕНЕНИЕМ
ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ
Москва
ПРЕДИСЛОВИЕ
1 РАЗРАБОТАН ОАО «Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений» (ОАО «ЦНИИпромзданий»), ООО «КНАУФ МАРКЕТИНГ НОВОМОСКОВСК» и ООО «КНАУФ СЕРВИС»
ВНЕСЕН Управлением стандартизации, технического нормирования и сертификации Госстроя России
2 ОДОБРЕН и рекомендован для применения на добровольной основе Госстроем России (письмо № ЛБ-268 от 18.03.2004 г.)
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ совместным приказом ООО «КНАУФ СЕРВИС» и ОАО «ЦНИИпромзданий» № 4004 от 28.09.2004 г.
Пазогребневые плиты, как класть. Что это за материал и его виды
Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:
- на основе гипса (литые гипсовые);
- из песка и негашеной извести, спрессованные под определенным давлением и обработанные паром в автоклаве (силикатные).
В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.
Влагостойкость и пустотность
По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.
И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:
- Звукоизоляционные характеристики . Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
- Нагрузки на перегородки . Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
- Нагрузка на перекрытия или пол . На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.
Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.
Технические характеристики
Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).
Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.
Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.
Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.
