Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

• Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.



  Если есть больше растения, их надо обходить

• Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
• Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
• Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
• Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Связанные вопросы и ответы:

Какие виды кабелей можно проложить подземным способом

Бывает так, что в том месте, где необходимо проложить кабель, почва содержит высокую концентрацию агрессивных веществ, способных очень быстро и качественно превратить оболочку КЛ в историю. К таким веществам можно отнести шлак, насыпной строительный материал, солончак и т. д. В этом случае следует использовать кабели, упакованные в свинцовую оболочку. Такая защита хорошо себя зарекомендовала в подобных условиях и может также успешно противостоять такому процессу, как электрокоррозия.

Редко, но всё же, может возникать риск механического повреждения КЛ, расположенной даже глубоко под землёй. Здесь отлично себя покажет кабель, защищённый проволочной сеткой из алюминиевой или стальной проволоки. Для тех, кто ломает голову над тем, что же может такого случиться механического под землёй, поясняем – кабели с проволочной бронёй укладывают там, где бывают подвижки грунта – оползни, просадки, пучение в результате перепадов температур, образование оврагов в следствие естественных природных процессов и т. д.

Есть места, где всё относительно спокойно даже в долгосрочных перспективах. Тогда можно немного схитрить и сэкономить, проложив кабель, защищённый бумажной пропитанной изоляцией — вполне рабочий, долговечный и приемлемый вариант, значительно экономящий средства домовладельца. Также, если в почве отсутствует высокая коррозионная составляющая, смело можно использовать такие виды кабелей, как АВВГ, ААБл, ААШв и др. Если активность коррозионной среды находится на среднем уровне, то для таких условий подойдут марки ААШв, АПвБбШв, ААШп и т. д. При самых агрессивных вариантах нужно использовать ААБ2л, ААБ2лШв и их аналоги.

Какие технологии используются для прокладки кабеля под землей

Современные технологии позволяют совершить прокладку кабеля без необходимости разрабатывать траншеи и изымать грунт. С помощью метода ГНБ и специального оборудования можно создать скважину для устройства коммуникации диаметром до 550 мм, протяжённостью до 50 м. Применяется в случае необходимости проложить кабель в стальном футляре под естественными и искусственными препятствиями, независимо от их расположения.

Для проведения бурения не нужно разрывать котлованы или приямки, так как грунт разрабатывается с поверхности участка. Процесс ведётся рабочим инструментом, который изначально пробуривает землю по вертикали, а когда достигает плановой отметки – производится замена на горизонтальное положение в соответствии с заданной траекторией. На строительном участке размещается установка ГНБ, оснащённая штангами и буровой головкой, с помощью которых изначально создаётся пилотное отверстие. Если необходимо увеличить его диаметр, крепится расширитель и обратным ходом протаскивается в исходное положение, разрывая при этом грунт и уплотняя его в стороны. Процесс сопровождается подачей бентонитового раствора, предназначенного для заполнения пустых пространств и исключения риска осыпания грунта. В созданный и расширенный до требуемого диаметра тоннель помещается стальной футляр, через который проводится рабочий кабель.

Проложить коммуникации под землёй бестраншейным методом можно с помощью ещё одного способа – горизонтально направленного прокола. Он применяется для устройства трубопроводов диаметром не более 70 см. Для проведения необходимо подготовить стартовый и финишный котлованы, по одному с обеих сторон объекта, под которым будет создаваться бестраншейное отверстие. В стартовый помещается оборудование и подготавливается опорная стенка.

Преимущества прокола грунта в сравнении с другими методами:

• более сжатые сроки выполнения заказа;
• за счёт основного количества механизированных этапов требуется меньше физической силы;
• отсутствие мероприятий по восстановлению рабочей территории и расположенных на ней сооружений по той причине, что метод прокола способен «обходить» все препятствия;
• доступ к выполнению работ в течение круглого года.

К преимуществам также относится возможность прокладывать трубопроводы, выполненные из любых материалов. Метод ГНБ становится более популярный с каждым днём, а в некоторых странах уже и вовсе запрещено траншейное устройство инженерных систем.

Какие инструменты и оборудование необходимы для прокладки кабеля подземным способом

Прокладка электрического кабеля в земле на дачном участке, территории частного домовладения или иного объекта начинается с выполнения земляных работ. Перед этим необходимо определиться с глубиной и шириной траншеи. Глубина должна быть не менее 80 см, а ширина по 30 см на каждый кабель, если их несколько. В соответствии с разработанным планом и разметкой трассы производиться выборка грунта. Траншея очищается от посторонних твердых и острых предметов, а ее стенки должны иметь небольшой уклон. После выполнения земляных работ производится укладка кабеля по следующему алгоритму:

• выравнивается дно траншеи, засыпается песком слоем в 15 см и утрамбовывается;
• на подготовленную подушку укладываются защитные футляры, если они необходимы;
• через футляры протягивается кабель, с соблюдением необходимой слабины;
• выполняется соединение труб защиты в одно целое одним из нескольких способов;
• сверху на уложенный кабель в защите насыпается слой песка толщиной 25 см;
• верхняя засыпка слегка утрамбовывается, лучше всего собственными ногами;
• укладывается пластиковая сигнальная лента обязательно надписью вверх;
• траншея засыпается грунтом, послойно с обязательной трамбовкой.

Внимание! Не торопитесь закапывать кабель! Обязательно пригласите представителя энергетической компании, которая дает разрешение на подключение к электрическим сетям общего пользования. Выполнить подземную прокладку и установку необходимого оборудования можно самостоятельно, но проверку на соответствие ГОСТам и ПУЭ (правила устройства электроустановок) делаю уполномоченные энергетики в обязательном порядке!

Желательно укладывать кабель одним цельным куском, без каких-либо соединений. Если такой вариант осуществить невозможно, то соединять отдельные куски нужно в монтажных коробках, специально разработанных для эксплуатации на открытом воздухе. Устройство устанавливается на столбике над поверхностью почвы, в месте соединения кабеля, где его концы выведены на поверхность. Закапывать коробку нельзя, так как это приведет к быстрому повреждению линии.

На этом прокладка кабельных линий в земле заканчивается и начинается этап подключение подземных электрических коммуникаций к общим сетям электроснабжения и ввода в строения, находящихся на участке. На каждом этапе работ как при укладке кабеля, так и его подключении, имеются свои нюансы, которые будут освещены ниже. Это описание мы начнем с выбора кабеля для подземных трасс.

Какие факторы необходимо учитывать при выборе места для прокладки кабеля под землей

Общие требования

Как правило, для обеспечения поставок электричества в жилое/нежилое помещение используются разные виды кабеля. К примеру, при проведении кабеля под землей, посредством которого предполагается передавать электричество напряжением не более 35 кB, проводка должна соответствовать следующим требованиям:

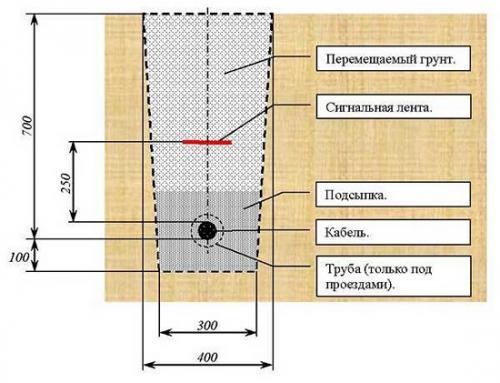

• В земле электрические кабеля должны прокладываться на глубине (в случае использования траншеи) более 70 см. При этом ширина траншеи рассчитывается с учетом расстояния между проводами, а также расстояния между стенками траншеи и самим кабелем от 250мм.
• Если на участке присутствуют грунтовые воды или пучинистый грунт, дно и стенки траншей рекомендуется обкладывать специально подобранными бетонными плитами.
• Перед укладкой кабеля важно очистить стены и дно траншеи от мусора, а также от предметов с острыми краями, способными повредить или нарушить целостность изоляционной оболочки кабелей. Допускается использование чехлов для кабеля в местах, где велика вероятность соприкосновения провода с острыми элементами.
• На дно траншеи в обязательном порядке укладывается подушка, толщина которой должна быть не менее 10 см. Для этого можно использовать любой сыпучий материал – в виде песка, щебня или гравия.
• После того, как провод уложен на подушку, его следует засыпать песком, при этом насыпь поверх кабеля должна иметь толщину около 10 сантиметров.
• Чтобы обеспечить дополнительную защиту кабеля, насыпь накрывается специальными плитами. В случае, если применение таких плит не намечается, поверх насыпи производится укладка сигнальной ленты.
• Процедура укладки электрического кабеля в землю считается оконченной после засыпки грунта поверх места уже закрытой траншеи.

Источник: https://remont.ru-best.com/dizayn/prolozhit-kabel-pod-zemley-osnovnye-principy-i-rekomendacii

Какие проблемы могут возникнуть при прокладке кабеля подземным способом и как их решить

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Однако возникают ситуации, когда целесообразнее завести кабель питания в дом именно под землей.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

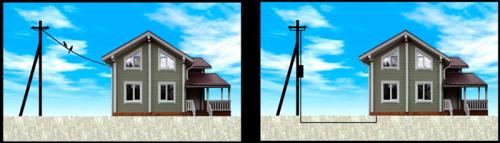

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

• без какой-либо защиты (используя бронированные марки КЛ)

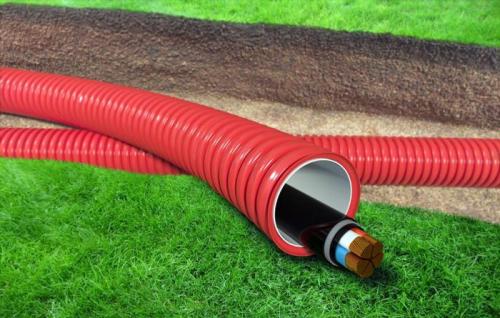

• в трубах или специальной гофре

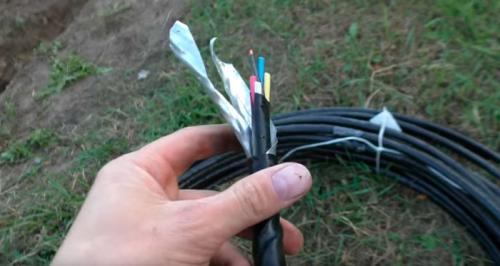

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1

Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

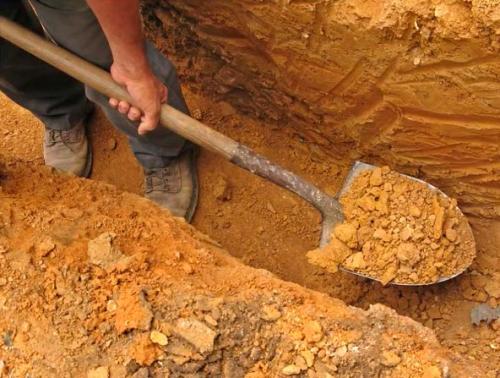

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2

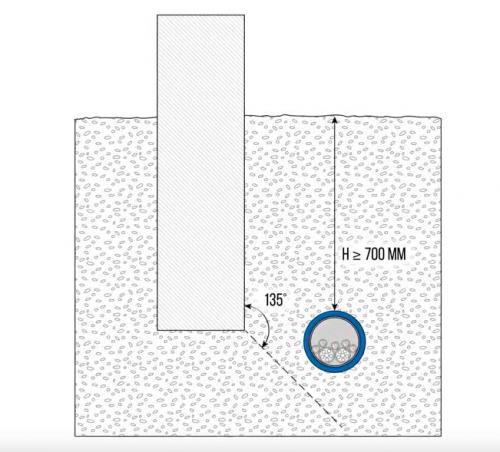

Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

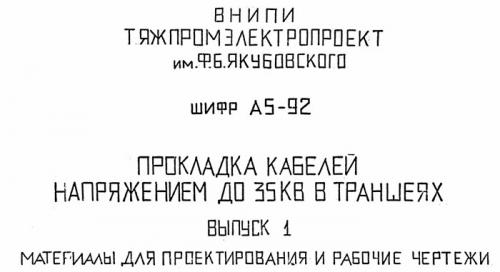

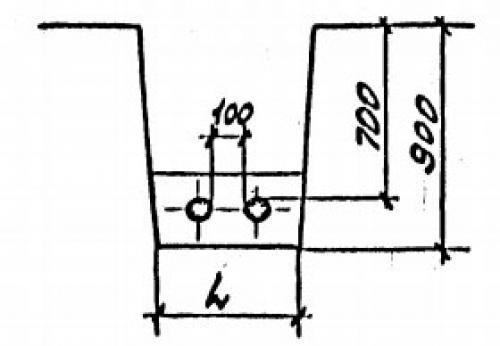

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать .

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3

С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

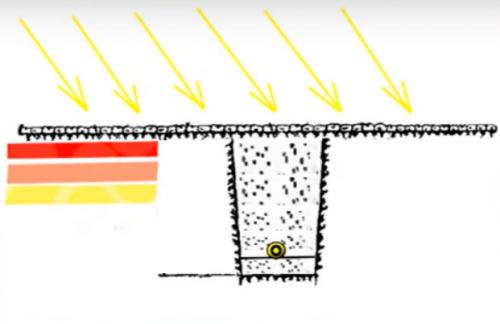

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

В особенности при внешних воздействиях - проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п.

Ошибка №4

А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Как обеспечить надёжную изоляцию кабеля при прокладке под землей

	Наиболее распространенная и часто используемая марка бронированного кабель для прокладки в земле - ВБбШв , по новому стандарту (ГОСТ Р 53769–2010) ВБШв или аналогичный алюминиевый кабель АВБбШв . Кабель ВБбШв производится на напряжение на 0,66 кВ, 1кВ, 3кВ и 6кВ. Благодаря броне из стальных лент в конструкции этой марки, прокладка кабеля осуществляется без защитных труб. броня защищает кабель от механических воздействий, грызунов. Помимо прокладки кабеля в земле ВБШв используют для прокладки по воздуху, специальных кабельных сооружениях,сырых местах и т.д. Особенность монтажа ВБбШв заключается в том, что стальная броня должна быть обязательно заземлена. Перейти в каталог бронированного кабеля из ПВХ
	Другие популярные марки - бронированный кабели для прокладки в земле с бумажной изоляцией : медные СБ , СБл , СКл , а также с аналогичной конструкцией алюминиевые. В конструкции кабелей с бумажной изоляцией помимо брони всегда есть металлическая оболочка, защищающая бумажную изоляцию от влаги. Секторная форма жил этих кабелей значительно снижает общий вес кабеля и позволяет экономить пространство. Недостаток таких кабелей заключается в том, что если при прокладке в земле разность уровня трассы превышает 15 метров, то кабель с бумажной изоляцией использовать нельзя. Это происходит из-за вязкой стекающей пропитки бумажной изоляции. в случае разности высот лучше использовать кабели с полиэтиленовой изоляцией или кабели с бумажной изоляцией с нестекающей пропиткой на основе церезина: ЦСП , ЦСБ , ЦСКЛ и т.д Кабели с бумажной изоляцией чаще всего рассчитаны на напряжение на 1кВ, 6кВ и 10 кВ. Перейти в каталог бронированного кабеля с бумажной изоляцией
	Отлично заменяют кабели с бумажно изоляцией - кабели с изоляцией из сшитого полиэтилена (СПЭ). Популярные марки кабеля для прокладки в земле: ПвБбШв (производятся на 0,66 кВ и 1 кВ), ПвП , ПвПг (10, 20, 35 кВ). Несмотря на более дорогую стоимость (на 5-60% в зависимости от напряжения)кабели с изоляцией из СПЭ имеют свои преимущества: возможность прокладки при отрицательных температурах без дополнительного прогрева, нет ограничения в трассах и т.д.

Какие меры безопасности следует принимать при прокладке кабеля подземным способом

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Как определить оптимальный маршрут прокладки кабеля под землей

Едва ли раздел понадобится человеку, которому требуется исключительно прокладка кабеля к дому под землёй. В ознакомительных целях материал, безусловно, интересен. Грунты делятся по признакам (более полная классификация приведена в ГОСТ 25100. Известно 5 групп, от принадлежности к которой зависит ход выполнения работ):

1. Удельная плотность на кубометр в естественном (не потревоженном) состоянии.
2. Удельная плотность после уплотнения (в зависимости от средств цифра разная).
3. Сопротивление сдвигу помогает рассчитать потребности в определённой технике при прокладке кабеля под землёй.
4. Удельная плотность кубометра после рыхления.
5. Влажность, насыщенность водой.
6. Максимальный угол откоса, когда грунт в естественном состоянии держит форму.

Вырытая траншея

Для ручных работ края траншеи ограждаются нитями, чтобы строители видели, где копать. Место работ огораживается сигнальными устройствами на переносных рогатках (в черте города), иногда по требованию администрации приходится вешать предупредительные щиты или огораживать забором территорию. Обязательно присутствуют надписи с наименованием организации, ведущей работы, телефонными номерами. Если планируется рыть вблизи дорог, проект согласуется с местными органами ГИБДД. При пересечении котлованами трассы указываются объездные пути либо воздвигается временный мост, выдерживающий нагрузку 10 тонн (главные улицы) или 7 тонн (въезд во двор). Ставятся пешеходные мостики с поручнями.

Вскрытие полотна дороги – если того требует прокладка электрического кабеля под землёй – производится асфальторезами (тележка с диском для резки камня, электрическая или бензиновая) или отбойными молотками. Встречаются специализированные устройства на базе тракторов и бульдозеров. Процесс сопровождается повышенным уровнем шума и выделением огромного количества пыли. Персонал работает в защитной одежде.  Булыжные дороги допускается рыть сразу экскаватором. С каждой стороны траншеи берётся небольшой запас (от 0,1 до для асфальта до 0,2 для булыжников метров). Разработка глубоких котлованов требует дополнительного укрепления стенок:

1. Песчаные – при глубине более 1 метра.
2. Суглинистые – при глубине от 1,25 метра.
3. Глинистые – при глубине от 1,5 метра.
4. Особо плотные – при глубине более 2 метров.

Глубина траншеи

Максимальная крутизна склонов берётся согласно таблице 2.4 ОСТН 600. Фиксация ведётся досками по схемам:

1. Горизонтально-рамное: несколько досок, идущие вдоль траншеи крепятся распорками.
2. Сплошное горизонтальное: доски продольно идут сплошь, от дна до верха.
3. Горизонтальное с прозорами является средним вариантом между перечисленными двумя. Доски идут не сплошь, но их хватает, чтобы удержать на месте почву.
4. Вертикально-рамное: доски идут поперёк траншеи, в направлении вверх.
5. Сплошное вертикальное: по аналогии.
6. Смешанное: используются совместные варианты.

Доски обычно берутся толщиной 4 см, но для влажных грунтов следует размер увеличить до 5. Распорки ставятся не реже 1,5 метра с расстоянием по вертикали 1 метр.

Какие типы трубок и кабельных каналов используются для прокладки кабеля подземным способом

Прокладка кабеля в блоках рекомендуется в местах пересечений с железными и автомобильными дорогами, в условиях стесненности трассы на территории предприятий между цехами, а также внутри цехов в полах (наряду с прокладкой кабелей в стальных трубах). В местах изменения направления трассы или глубины заложения блоков, а также на прямолинейных участках большой длины делают кабельные колодцы.
До затяжки кабеля в канал блока необходимо произвести его очистку от бетонного раствора, попавшего при стыковании блоков, и строительного мусора. Это достигается протягиванием через канал с помощью лебедки каната с прикрепленным к нему приспособлением в виде стального контрольного цилиндра и ершей.
На рис. 1 приведена схема прочистки и расстановки механизмов и приспособлений для механизированной прокладки кабеля в блоках между колодцами.
Прокладка кабеля в каналах. Кабельным каналом называется подземное непроходное замкнутое сооружение, предназначенное для прокладки небольшого количества кабелей (до 20).
Прокладка в каналах позволяет проложить новый или заменить действующий кабель без производства земляных работ, обеспечивает возможность осмотра и ремонта линий в процессе эксплуатации, а также надежную защиту кабелей от механических повреждений.
Прокладка кабеля в туннелях. Кабельным туннелем называется подземное проходное замкнутое сооружение, специально предназначенное для размещения кабельных линий, контрольных кабелей и кабелей связи. Для прокладки в туннелях применяют кабели с негорючими оболочками и защитными покровами.
Контрольные кабели размещают только над или только под силовыми кабелями и отделяют их горизонтальной перегородкой. Допускается прокладывать контрольные кабели рядом с силовыми напряжением до 1 кВ. Последние прокладывают над кабелями напряжением свыше 1 кВ и отделяют их горизонтальной несгораемой перегородкой.

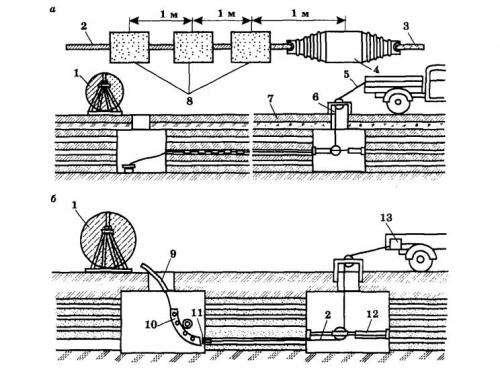

Рис. 1. Схемы прочистки каналов (а) и протяжки кабеля на одном
участке (б):
1 — барабан с кабелем; 2 — трос для протяжки кабеля; 3 — трос для
прочистки канала; 4 — контрольный цилиндр; 5 — трос лебедки;
6 — место зачалки троса лебедки; 7 — блоки; 8 — ерши;
9 — направляющий сектор; 10 — распорный угловой ролик;
11 — воронка; 12 — распорный ролик для троса;
13 — установка для контроля усилия тяжения
Применение в кабельных туннелях небронированных кабелей с полиэтиленовой оболочкой по условиям пожарной безопасности запрещается.
Для раскатки кабеля на прямых участках трассы устанавливают линейные ролики на расстоянии от 3 до 7 м друг от друга в зависимости от массы кабеля и условий прокладки, а на поворотах трассы — угловые ролики. Линейные и угловые ролики закрепляют таким образом, чтобы при протяжке кабеля они не смещались. Радиус кривой угловых роликов должен быть не меньше радиуса изгиба, допустимого для прокладываемого кабеля.
