Подземная электропроводка: как правильно уложить кабели под землей

Подземная электропроводка: как правильно уложить кабели под землей

Подземная электропроводка является одним из самых популярных способов прокладки кабелей. Она позволяет скрыть кабели от глаз и защитить их от внешних воздействий. Однако, для того чтобы подземная электропроводка работала должным образом, необходимо соблюдать определенные правила и рекомендации.

Подготовка к укладке кабелей

Перед тем, как начать укладку кабелей под землей, необходимо провести подготовительные работы.

Выбрать правильный тип кабеля. Для подземной электропроводки следует использовать кабели, которые обладают высокой устойчивостью к влаге и механическим повреждениям.

Определить маршрут прокладки кабеля. Маршрут должен быть выбран таким образом, чтобы он был наименее заметным и не мешал движению людей и транспортных средств.

Определить глубину залегания кабеля. Глубина залегания кабеля зависит от климатических условий и типа грунта.

Укладка кабелей под землей

Провести предварительную проверку кабеля. Перед укладкой кабеля необходимо проверить его на целостность и отсутствие повреждений.

Вырыть траншею для укладки кабеля. Траншея должна быть достаточно глубокой и широкой, чтобы кабель помещался в ней свободно.

Уложить кабель в траншею. Кабель необходимо уложить в траншею таким образом, чтобы он не скручивался и не наматывался.

Закрыть траншею. После укладки кабеля необходимо закрыть траншею и утрамбовать грунт.

Заключение

Подземная электропроводка является эффективным способом прокладки кабелей. Однако, для того чтобы она работала должным образом, необходимо соблюдать определенные правила и рекомендации. Выбор правильного типа кабеля, определение маршрута прокладки кабеля и глубины залегания кабеля являются основными этапами подготовки к укладке кабелей под землей. Укладка кабеля должна быть проведена с учетом всех требований и рекомендаций, чтобы кабель не был поврежден и не вышел из строя.

Связанные вопросы и ответы:

Что такое кабель под землей

Для подземных сетей больше подходят двухстенные трубы. В них можно протягивать силовые линии с напряжением переменного или постоянного тока до 1000 В.

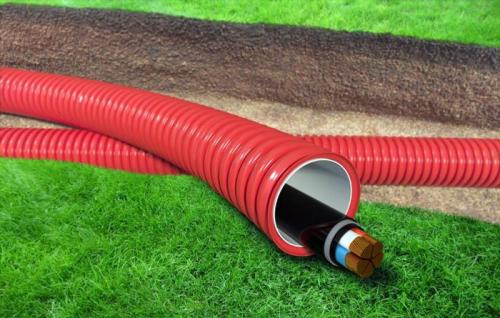

Двухстенные трубы выпускают гладкими и гофрированными, их внешняя оболочка сделана из ПНД, а гладкая внутренняя из другой разновидности ПЭ – полиэтилена высокого давления. Наиболее прочными и надежными считаются изделия с гофрированными внешними стенками, которые армированы тонкой стальной проволокой.

Двухстенные гофрированные трубы Источник twimg.com

Прокладка кабеля в земле в трубе ПНД такого вида отличается максимальной простотой и скоростью монтажа благодаря гладким внутренним стенкам, не создающим препятствий для его протяжки. А внешняя гофрированная оболочка обладает превосходной кольцевой жесткостью, не сминается и не ломается под весом толстого слоя грунта. При этом гофрированные трубы обладают небольшим собственным весом, что также облегчает перевозку, раскладку в траншеях и сборку.

Особенности материала, сохраняющего прочность и эластичность при любой температуре, устойчивость к воздействию химически агрессивной среды и ультрафиолетовых солнечных лучей не создают проблем при хранении и позволяют вести монтаж как в летнюю жару, так и в зимнюю стужу.

Особенности монтажа

Электротехническая ПНД труба для кабеля в земле имеет конструктивные особенности, отличающие её от труб общего назначения.

• Для быстрого, надежного и герметичного соединения они снабжаются специальными муфтами без раструбов.
• Для протягивания кабеля через трубу изделия комплектуются специальными зондами в виде стальной проволоки.

Муфты для стыковки отрезков труб Источник elnow.ru

Способы прокладки кабеля в земле – основные моменты и преимущества способа

Владельцы загородных домов и дач для экономии средств обычно используют не дорогие гофрированные, а обычные пластиковые трубы. Отсутствие в них зонда значительно осложняет протяжку кабеля внутри, особенно если он имеет большую линейную протяженность. Чтобы справиться с этой задачей, можно приобрести УЗК (устройство закладки кабеля) в виде длинного смотанного в бухту прутка из стеклопластика с металлическим наконечником.

Стеклопластиковая кабельная протяжка Источник baltspb.ru

Стоит УЗК довольно дорого, что сводит на нет экономию на трубах. Поэтому домашние умельцы изобрели гораздо более дешевое приспособление, состоящее из небольшого цилиндра, вырезанного из поролона, и прикрепленной к нему длинной нитки или тонкой лески. Цилиндр помещается в начало трубы, а к другому её концу подключают пылесос, который засасывает поролон внутрь и заставляет двигаться вперед. К протянутой сквозь трубу нитке привязывают более прочный шнур или проволоку, чтобы в процессе не получить её обрыв, а к нему уже крепят электрические провод. Далее прокладка кабеля в ПНД трубе выполняется так же, как с зондом.

Подбор труб по техническим характеристикам

Чем больше глубина, на которую закладывается гофра для кабеля в землю, тем большей механической прочностью она должна обладать. Прочность зависит не только от толщины стенок, а от их соотношения с диаметром трубы. Оно определяется путем деления внешнего диаметра на толщину стенки и обозначается показателем SDR: чем он ниже, тем выше надежность изделия.

Таблица для определения SDR Источник moikolodets.ru

Как проложить кабель под землёй на даче с соблюдением всех правил и нормативов

Из таблицы видно, что толщина стенок у труб одного диаметра может отличаться, но она не может быть меньше 2 мм. Например, трубы диаметром 75 мм выпускаются в девяти разновидностях с толщиной стенки от 2,3 мм до 10,3 мм. При таком сечении и минимальной толщине SDR равен 33, тогда как у труб диаметром 16 мм той же толщины этот показатель равен 7,4.

Качество изделий нужно проверять и визуальным осмотром.

• Двухслойные трубы не должны расслаиваться по стыку внутренней и внешней стенки.

В каких случаях рекомендуется использовать кабели под землей

Можно ли проложить электрический кабель под землей? Этот вопрос, пожалуй, является основополагающим при решении задачи по доставке электричества (либо электрического/оптического сигнала) из одной точки в другую. Отсюда можно сделать вывод, что многое зависит от типа прокладываемой проводки. В качестве примера приведем требования к прокладке кабеля, по которому планируется передача электричества напряжением до 35кВ:
• Глубина прокладки электрических кабелей в земле (при использовании траншей) должна составлять от 70 см и более. Ширина траншеи выбирается исходя из требования, что расстояние между кабелями, равно как и расстояние между кабелем и стенкой траншеи, должно составлять не менее 250 мм.
• В некоторых случаях (наличие грунтовых вод, пучинистый грунт и др.) дно и стенки вырытой траншеи обкладываются бетонными плитами или иным строительным материалом, толщина и тип которого зависят от погодных условий в регионе, состояния грунта и других критериев.
• Дно и стены траншеи очищаются от предметов и элементов с режущими краями, т. к. они могут повредить оболочку кабеля. При невозможности удалить какой-либо элемент (к примеру, каменную глыбу), его края должны быть затуплены. Также можно зачехлить кабель в месте его соприкосновения с острыми предметами или элементами конструкции.
• На дно траншеи укладывается подушка толщиной порядка 10 см. Это может быть песок, гравий или другой материал. Укладка кабеля осуществляется на созданную подложку.
• После укладки кабель вновь засыпается песком (или другим материалом). Толщина насыпи — 10 см (над кабелем).
• Для дополнительной защиты кабеля слой насыпи рекомендуется покрыть специальными плитами ПЗК (плиты закрытия кабеля). ПЗК также служат в качестве сигнализатора (надпись на лицевой стороне плиты указывает на наличие кабелей под ней). Если использование плит не планируется, укладывается сигнальная лента, также указывающая на наличие в земле высоковольтного кабеля.
• Поверх производится насыпь грунтом, и на этом процедура укладки считается завершенной.
Данные требования справедливы, как для «обычного» грунта с умеренным уровнем коррозии, влажности и твердости, так и для пучинистых грунтов, имеющих особенность сезонного вспучивания при воздействии отрицательных температур. Подложка и насыпь из песка, гравия или щебня здесь играет роль балансира, предотвращающего прогиб кабелей. Для такого способа прокладки подойдут любые кабели с ленточной броней (например, ВБШв , ПвБШв , ТППБбШв , ПвБВ ) или же кабели без брони, при условии их прокладки в защитных трубах.
Теперь вкратце рассмотрим, как укладывать электрический кабель в земле в условиях вечной мерзлоты и скальной местности.

Какие типы кабелей можно использовать для подземной проводки

Все материалы, которые используются для изоляции проводов и кабелей, обладают определенными характеристиками и применяются с учетом требований и условий эксплуатации.

Чаще всего используют:

• Поливинилхлорид (ПВХ).

Отличается хорошими диэлектрическими свойствами, устойчивостью к воздействию ультрафиолетового излучения, химических веществ. ПВХ также легко обрабатывается и формуется, что делает его удобным в производстве.

• Полиэтилен.

Обладает высокой термостойкостью, стойкостью к влаге, что делает их идеальными для использования в условиях повышенной влажности или при прокладке электросетей под землей.

• Полипропилен.

Обладает высокой жесткостью, стабильностью размеров при перепадах температур, устойчивостью к химическим реагентам. Полипропилен часто используется для отделки кабелей, работающих в условиях высоких температур.

• Фторопласты (тефлон).

Относятся к изоляционным материалам премиум-класса, отличающимися исключительной химической устойчивостью, термостойкостью, низкими диэлектрическими потерями.

Специальные ленты, а также лакокрасочные покрытия также используются для создания дополнительного изоляционного слоя или для ремонта поврежденного покрытия.

Чем именно и как изолировать провода, зависит от:

• напряжения и частоты токов;
• условий окружающей среды;
• механических нагрузок;
• требований к сроку службы кабельной системы.

Оптимизация изоляционных свойств позволяет повысить надежность и безопасность электрических сетей, а также существенно сократить эксплуатационные расходы.

Какие материалы используются для защиты кабелей от внешних воздействий

Как и в случае проводки кабеля по воздуху, подключить подземный кабель к магистральной линии может только сотрудник обслуживающей организации.

Самостоятельно вы можете провести только подготовительные работы.

Траншею для кабеля можно организовать на расстоянии не менее 2 метров от деревьев, газо- и водопровода. Также нужно отступить на метр от фундамента построек.

Выкопайте траншею глубиной 80–90 см. Минимальная глубина прокладки кабеля по нормативам составляет 70 см, но в траншее необходимо создать подушку из песка толщиной как минимум 10 см.

Уложите кабель в траншею. Он должен лежать свободно змейкой, а не быть натянутым. Это предупреждает механические повреждения кабеля.

Перед прокладкой кабеля проверьте его работоспособность с помощью мегаомметра.

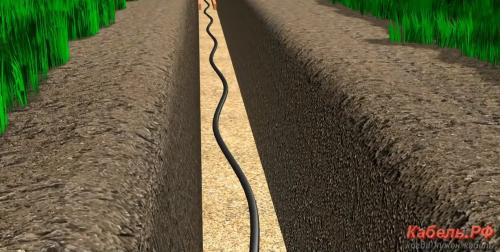

Кабель в траншее надо укладывать змейкой

Засыпьте кабель сухим песком. Его верхний слой должен составлять 10 см. На песок уложите сигнальную ленту. Она должна быть уложена по всей длине траншеи от места входа до места выхода кабеля из земли.

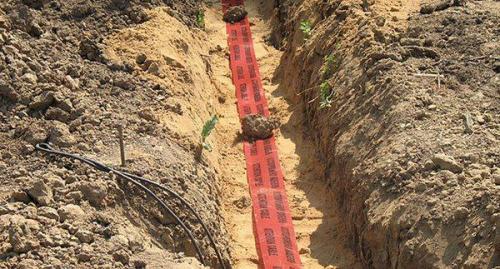

Сигнальная лента на защитной подушке из песка

Засыпьте траншею землей, образовав холм высотой 10–20 см. Постепенно рыхлая земля усядется, и холм исчезнет.

Теперь кабель можно подключить к магистральной линии и к вводу на участке, используя автоматический выключатель. Но этот процесс должен осуществлять специалист, имеющий допуск к работе с линиями электроснабжения.

Как правильно укладывать кабели под землей

Вопросом расчета тягового усилия задаются проектировщики и специалисты монтажных бригад во время выбора такого оборудования как: кабельная лебедка, трос для нее, кабельный чулок, УЗК, и др.

Прикладываемое усилие, необходимое для перемещения кабеля зависит от следующих параметров:

1. Погонная масса кабеля M (кг/м);

Данный параметр указан в паспорте на кабель, или в характеристиках кабеля на сайте его производителя. В связи с тем, что кабель обычно закладывают участками по несколько сотен метров, удобнее будет пользоваться значением веса одного метра кабеля.

1. Длина монтажного участка L;

Параметры п.п 1 и 2 позволяют определить общую массу перемещаемого кабеля.

1. Коэффициент трения Кт;

В процессе прокладки, силовой кабель соприкасается с различными объектами. Это могут быть кабельные ролики или поверхности почвы, по которой он перемещается если последние не используются (земля, лед и т.д). Каждый из этих элементов имеет свой коэффициент, представленный в таблице 1, который необходимо учитывать в расчете.

Таблица 1 – Коэффициенты трения различных материалов

Материал	Коэффициент трения (Кт)
При прокладке по роликам , когда скольжение по земле исключено, так как число роликов установлено в достаточном количестве	0,25
По льду	0,03—0,04



Для уменьшения коэффициента трения можно использовать специальные смазки.

В самом простом случае, когда силовой кабель прокладывается по прямолинейной траектории в горизонтальной плоскости в траншее или коллекторе, тяговое усилие можно рассчитать по формуле:

Fg (kN) = m (kg) * L (m) * Kт

где:

• Fg (kN) - тяговое усилие, необходимое для протяжки прямого участка кабеля в горизонтальной плоскости
• m (кг) - масса 1 метра кабеля
• L (m) - протяженность монтажного участка (строительная длина)
• Kт - коэффициент трения, выбирается в зависимости от материала, значения приведены в таблице 1.

Пример. Если силовой кабель протягивается в траншее, стоит учитывать коэффициент 0,8; 0,25 или 0,35 в зависимости от количества примененных линейных кабельных роликов. Если силовой кабель протягивается в коллекторе без роликов, то учитывать нужно коэффициент 0,38 - для бетона.

1. Угол наклона трассы

Если силовой кабель прокладывается не в горизонтальной плоскости, а имеет некоторый подъем или спуск, то к формуле добавляется составляющая, зависящая от угла наклона Kn.

Fsp (kN) = m (kg) * L (m) * (Kт*cos a + sin a)

где

• Fsp (kN) - тяговое усилие, необходимое для протяжки кабеля на прямолинейном участке с подъёмом или спуском
• m (кг) - масса 1 метра кабеля
• L (m) - протяженность монтажного участка (строительная длина)
• Kт - коэффициент трения, выбирается в зависимости от материала, значения приведены в таблице 1.
• а - угол наклона. Значения синусов и косинусов углов наклона приведены в таблице 2

Таблица 2. Косинусы и синусы углов наклона трассы



1. Повороты трассы кабеля

Если монтажный участок имеет поворот, то в формулу добавляется еще один коэффициент, учитывающий дополнительное усилие, которое необходимо для его преодоления.

Коэффициент для учета усилия, необходимого для преодоления поворота кабельной трассы:

Kug = e (Kт*а)

где:

• Kug - коэффициент, показывающий усилие на преодоление изгиба канала при протяжке кабеля
• e - основание натурального логарифма
• Kт - коэффициент трения
• а - угол изгиба (если а=0, то Kug = 1)



1. Усилие разматывания силового кабеля с кабельного барабана. Этот параметр трудно рассчитать, но легко свести к минимуму, применяя специализированные устройства – кабельные домкраты. Более подробно эти устройства будут описаны ниже.

Какие инструменты необходимы для монтажа кабелей под землей

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Однако возникают ситуации, когда целесообразнее завести кабель питания в дом именно под землей.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

• без какой-либо защиты (используя бронированные марки КЛ)

• в трубах или специальной гофре

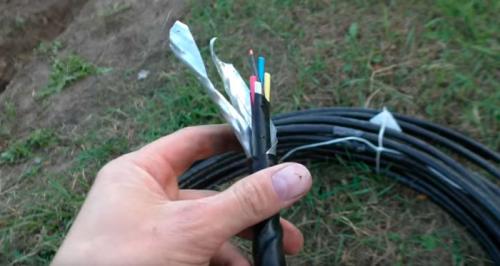

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1

Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

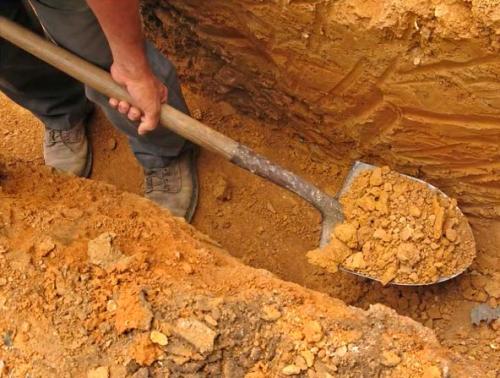

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2

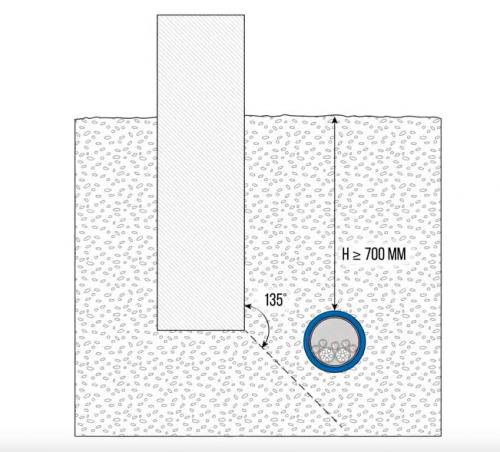

Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

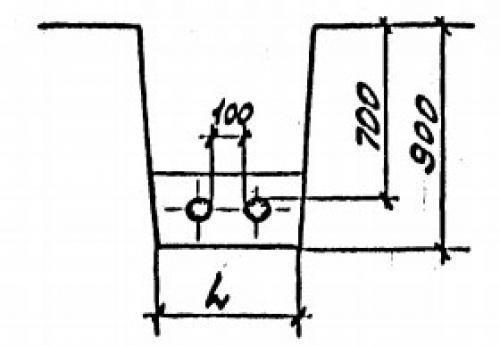

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать .

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3

С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

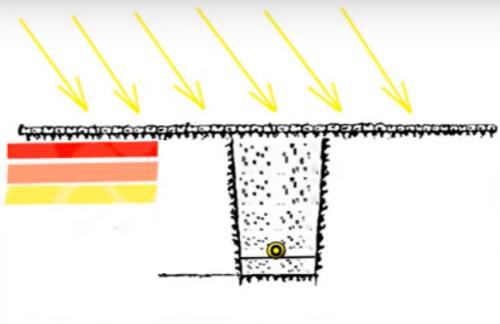

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

В особенности при внешних воздействиях - проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п.

Ошибка №4

А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Какие меры безопасности следует соблюдать при работе с кабелями под землей

Прокладка кабеля в земле применяется с целью электроснабжения зданий, сооружений, обеспечения уличного освещения, электроснабжения дачных участков, бытовок, и во многих других случаях.

Этот способ обеспечения электроснабжения весьма надежен, поскольку проложенный в земле кабель защищен от негативных климатических факторов, таких как ветер, дождь, или снег, мороз и т.д. Кабель скрыт под землей, и не нарушает эстетики привычного ландшафта.

Для названной цели используются специальные силовые кабели нескольких основных марок. В зависимости от коррозийной активности грунта, его типа, и условий эксплуатации кабеля в целом, выбирают ту или иную марку силового кабеля.

К примеру, влажный и кислый грунт обладает высокой коррозийной активностью, а в некоторых случаях кабель может быть подвержен растягивающей нагрузке, и тогда ему требуется дополнительная прочность. Бронированные кабели удовлетворяют этим требованиям, и не нуждаются в дополнительной защите при монтаже.

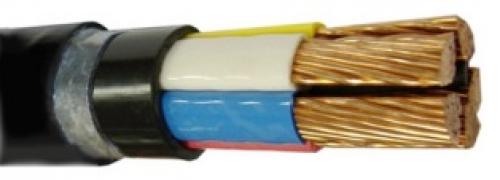

Обычно для прокладки в земле используется бронированный медный кабель марки ВБбШв (по обновленному ГОСТ Р 53769-2010 – ВБШв) или его алюминиевый аналог АВБбШв . Благодаря броне из стальных лент, прокладка этого кабеля осуществляется без дополнительных защитных труб, поскольку именно броня обеспечивает кабелю защиту, как от механических воздействий, так и от грызунов. Допустима и прокладка этого кабеля по воздуху, если речь идет о специальных кабельных сооружениях, или о сырых местах. Стальная броня кабеля обязательно заземляется.

ВБбШв и АВБбШв расшифровывается следующим образом:

А - жилы алюминиевые;

В – изоляция жил из поливинилхлоридного пластика;

Б – броня из двух стальных лент;

б – без наложенной под броней защитной подушки, предохраняющей от коррозии и механических повреждений слои под броней;

Шв – шланг из ПВХ пластика;

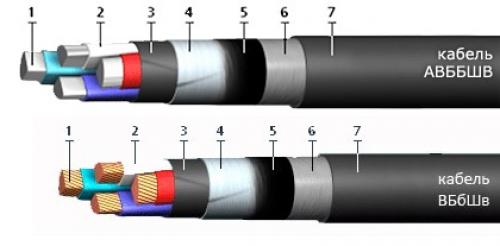

Кабель включает в себя следующие элементы:

1. Жилы токопроводящие (медные или А - алюминиевые), которых может быть от 1 до 5, причем есть вариант 3+1, когда четвертая жила, предназначенная для заземления, имеет меньшее сечение.

Жилы в свою очередь могут быть 1 или 2 класса: одножильными (сечением от 2,5 до 625 кв.мм) или многожильными (сечением от 2,5 до 240 кв.мм).

2. ПВХ изоляция, обеспечивающая цветовую и цифровую (для кабелей сечением 70 кв.мм и выше) маркировку жил: белая или желтая, красная или малиновая, синяя или зеленая, коричневая или черная, либо желто-зеленая, цифры 0, 1, 2, 3, 4.

3. Поясная изоляция из лент ПВХ.

4. Две стальные или стальные оцинкованные ленты, образующие броню.

5. В кабелях сечением выше 6 кв. мм используется битум.

6. В кабелях сечением выше 6 кв.мм дополнительно применяется обмотка полиэтилентерефталатной пленкой.

7. Защитный шланг из ПВХ пластика.

Прокладка кабеля ВБбШв допустима даже в грунте химически активном по отношению к металлу, его можно монтировать вблизи железнодорожных и трамвайных путей, которые могут быть источниками блуждающих токов.

Кабель марки ВБбШв можно прокладывать в местах повышенной взрывоопасности, он устойчив к перепадам температур, а диапазон допустимых температур – от минус 50 до плюс 50 градусов Цельсия, это делает возможным применение кабеля в любой климатической зоне. Кабель монтируют в наклонном и горизонтальном положениях, чтобы исключить растягивающие нагрузки, и таким образом сберечь стальные бронирующие ленты. При прокладке кабеля с барабана недопустимы резкие изгибы.

Еще одной популярной маркой кабеля для прокладки в земле является кабель с бумажной изоляцией . Это следующие типы: СБ, СБл, СКл, которые также могут быть как с алюминиевыми жилами, так и с медными. В этих кабелях кроме брони добавлена металлическая оболочка для защиты бумажной изоляции от пагубного действия влаги. Жилы, имеющие секторную форму, обеспечивают экономию пространства и снижают вес кабеля.

Главное предназначение кабеля такого типа – передача электрической энергии при напряжении до 35000 вольт, при возможности прокладки не только в земле, но и в воздушной, и даже в водной среде, если соблюдено условие стационарности. СБ, СБл, и СКл имеют следующую расшифровку:

С – оболочка из свинца;

Б – броня выполнена из двух стальных лент;

К – броня выполнена из стальных оцинкованных круглых проволок;

л – под броней имеется подушка, содержащая слой пластмассовых лент.

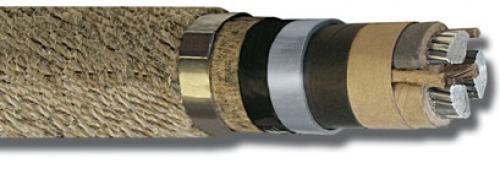

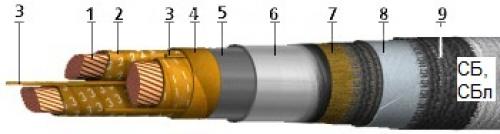

Рассмотрим элементы конструкции этих кабелей (СБ, СБл):

1. Однопроволочная ( 25-50 кв. мм) или многопроволочная ( 25-800 кв. мм) медная токопроводящая жила.

2. Бумажная изоляция, пропитанная нестекающим либо вязким пропиточным составом; Имеется цветовая и цифровая маркировка жил.

3. Заполнительные бумажные жгуты.

4. Поясная бумажная изоляция с пропиткой.

5. Для кабелей под напряжение 6000 вольт и более, предусмотрен экран из электропроводящей бумаги.

6. Оболочка из свинца.

7. Подушка из крепированной бумаги и битума.

8. Броня из стальных лент.

Какие проблемы могут возникнуть при использовании кабелей под землей

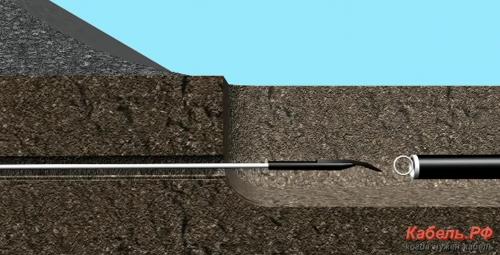

Кабель связи допускается прокладывать в грунте траншейным (траншея роется до прокладки) и бестраншейным способом (при использовании кабелеукладочной техники). В грунтах категории I, II и III (если типовой проект прокладки кабелей связи не предусматривает обратного) всегда используется бестраншейная укладка. То же относится и к грунтам IV категории при условии, что пропорка почвы выполняется 2–3 раза. Если использование кабелеукладочных средств механизации на местности усложнено (например, скальная местность), допустимо применение буровзрывной техники.

1.2. Глубина прокладки

Правила прокладки кабелей связи (оптических и электрических, бронированных и небронированных) предусматривают следующие значения глубины укладки в грунтах категорий I–IV:

• 1,2 м для магистральных, магистральных соединительных и оптических внутризоновых кабельных линий связи (МКЛС/МСКЛС/ВЗКЛС соответственно).
• 0,9 м — электрические кабели линий ВЗКЛС проводного вещания класса I.
• 0,8 м — электрические кабеля первичных сетей вне населенных пунктов (0,7 м при прокладке в населенных пунктах), а также линии проводного вещания класса II.

Нормы прокладки кабеля связи в грунтах категории V и выше определяют следующие значения глубины кладки (требования действительны и для грунтов IV категории, разрабатываемых буровзрывной техникой):

• 0,5 м — для всех типов кабелей при условии выхода скальной породы на поверхность на высоту до 0,4 м.
• 0,7 м — все типы кабелей при наличии почвенного слоя над скальной породой толщиной до 0,6 м. При этом кабель связи заглубляется в скалу на глубину до 0,5 м. Если толщина почвенного слоя составляет более 0,7 м и менее 1,3 м, кабель не заглубляется в скалу, а прокладывается над нею на расстоянии в 0,1 м.

Глубина укладки кабельных линий в вечномерзлых грунтах в и грунтах с глубоким промерзанием производится согласно требованиям СНиП по прокладке кабелей связи, проектированию и строительству фундаментов для зданий и сооружений в районах вечной мерзлоты (СНиП II-15-74 и СНиП II-18-76).

1.3. Рекомендации по прокладке кабелей связи в траншеях

Прокладка кабеля связи (ПУЭ 2.3.83) в заранее разработанную траншею предполагает сооружение подушки в нижней ее части и верхнего покрывающего слоя из песчаного грунта толщиной в 10 см. Согласно пункту 2.3.86 ПУЭ, совместная прокладка кабелей связи и питания допустима в одной траншее при соблюдении расстояния между ними в 500 мм. Также совместно могут прокладываться кабели линий проводного вещания при условии, что они имеют один и тот же класс исполнения (расстояние между ними также 500 мм). При этом в одной траншее не рекомендуется прокладывать более 6 кабелей (если типовой проект прокладки кабелей связи не содержит специальных требований с обоснованиями принятых решений).

При пересечении кабельных линий с ж/д путями или автотрассами кабель связи прокладывается в трубах диаметром в 100 мм, выполненных из полиэтилена или асбестоцемента. Это же требование действительно для прокладки однопарных кабелей СТО и сетей проводного вещания.

При устройстве траншей в грунтах с высоким уровнем вод и при прокладке труб выше глубины сезонного промерзания почвы должны предприниматься дополнительные меры по защите кабелей, приведенные в «Инструкции по защите кабелей связи от сдавливания льдом в затопляемой кабельной канализации Минсвязи России».

Прокладка кабельных линий через зоны с блуждающими токами (например, электрифицированные трамвайные пути) производится в соответствии действующим ГОСТ по прокладке кабеля связи (ГОСТ 67-78).
