Для системы полива на даче, пожалуй, самый подходящий вариант – это трубы, изготовленные из полиэтилена низкого давления или ПНД. Их преимущество состоит в простоте сборки – для этого не требуется дополнительных приспособлений.

Основные преимущества их следующие:

• Они характеризуются высокой устойчивостью не только к химическому воздействию;
• Сборка их простая и быстрая;
• Они не нарушают своей целостности даже при замерзании внутри них воды благодаря способности ко временному растяжению;
• Работать с ними просто, а также корректировать готовую систему в будущем;
• Продолжительный срок службы;
• Они выполняют свои функции при температуре до -60*С;
• Обладают гладкой поверхностью изнутри, что особенно важно для систем дачного полива
• Подходят, как для зимних, так и для летних водопроводов.

Помимо достоинств трубы ПНД обладают и существенными недостатками, которые могут негативно отразиться на системе полива, а именно:

• Они подходят только для холодной жидкости;
• Они характеризуются относительно небольшой прочностью, поэтому, если на них наступить, они могут сломаться.

При организации дачного полива трубы такого типа могут соединяться между собой посредством специально предназначенных для этого фитингов, а также при помощи возможностей сварочного аппарата. Можно их соединить и посредством тройников либо переходников с резьбой.

Для дачного водопровода подходят трубы ПНД с нанесенной на них голубой маркировкой. Именно они рассчитаны на работу с холодной водой. Если же маркировка на них желтая, то они предназначаются для газа. Также при выборе такой трубы придется обратить внимание на допустимое давление. Они могут быть легкими, средне легкими, а также средними и тяжелыми, которые с легкостью выдержат нагрузку более 10 атм.

На практике для дачных водопроводов подходят трубы С либо СЛ, с диаметром в 32 – 50 мм.

Не менее важен для них и такой показатель, как плотность исходного материала. Именно она будет определять и прочность готового изделия, а также влиять на стоимость труб.

Схема дачного водопровода из скважины. Обустраиваем дачный водопровод из скважины

Обустроить водопровод на даче своими руками из скважины очень даже возможно, если, конечно, эта скважина находится именно на вашей территории, а не пробурена в складчину и ею пользуются также и ваши соседи. Всё дело в том, что в трубу вы сможете поместить не более одного погружного насоса.

А вся его автоматика может находиться только в одном месте и водоразборный узел монтировать следует только после насосной станции. Но это уже бытовые, а не технические проблемы, а нас интересуют именно монтажные работы, о чём мы и поговорим ниже, а кроме того, продемонстрируем вам

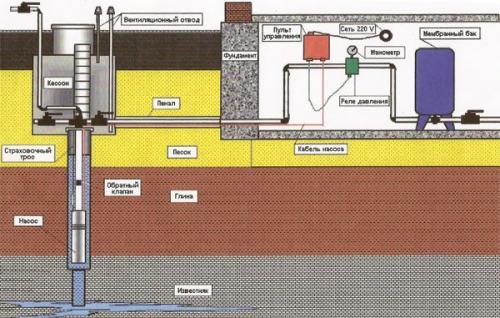

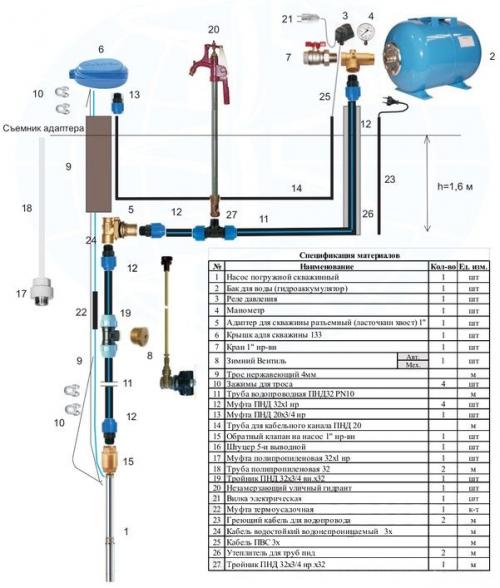

Устройство водопровода на даче от скважины: принципиальная схема

Водопровод в дом

Скважина

Примечание. Следует отметить, что существует два типа скважин – артезианские и “на песок”.
Второй вариант (он более мелкий) вы можете бурить самостоятельно, не испрашивая ни у кого разрешения и не собирая каких-либо справок.
А вот артезианские слои принадлежат государству, так что для бурения таких скважин вам потребуется пакет документов и платная лицензия на добычу воды.

Дебит скважины

• По большому счёту, при бурении скважины на неё должен выдаваться технический паспорт, в котором её дебит, но, к сожалению, не всё у нас делается так, как этого требует законодательство, поэтому, вам, возможно, придётся самостоятельно определить этот параметр . Он необходим для того, чтобы вы знали, какой мощности насос можно использовать, точнее, какое количество санузлов скважина сможет обслуживать одновременно.
• Для этого вам нужно будет отметить уровень зеркала (до этого хотя бы сутки не пользуйтесь ею) и откачать из скважины всю воду, можно, тем же насосом, который вы будете использовать, а затем засечь, за какое время она наполнится до вашей метки – этот уровень называется статическим . Теперь вам остаётся объём откачанной воды разделить на время её пополнения, и вы получите дебит – V_{откачанной воды}/t_{заполнения}=дебит скважины, который вы можете перевести на литры в минуту, в час или м³/мин, м³/час.
• Теперь вам нужен насос, который вы подберёте по дебиту (м³/час), а параметры самого агрегата вы сможете увидеть в техническом паспорте (инструкция по эксплуатации) или на корпусе . Во время монтажа, когда будете опускать насос в скважину, не фиксируйте его сразу – сначала запустите его и дождитесь, пока уровень воды стабилизируется, то есть, откачка будет равняться пополнению. Вот это и будет статический уровень, по которому следует измерять уровень погружения насоса (минимум, 30 см от зеркала).

Схема дачного водопровода из ПНД труб. Структура ПНД трубы

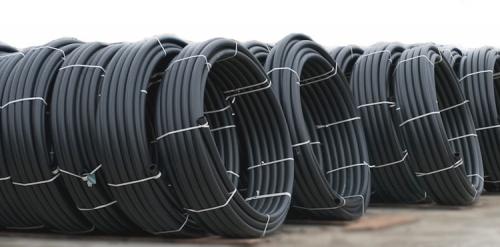

Изделия из полиэтилена низкого давления состоят из нескольких слоев:

• внутренний слой трубы – это так называемый «сшитый» полиэтилен. Трубкообразная структура образуется методом сшивания краев заготовки высокотемпературным способом;
• клеевая прослойка обеспечивает армирование ПНД трубы, это позволяет выдерживать давление воды, вполне достаточное для реализации водопроводной системы на даче ;
• кислородный барьер между клеевыми слоями ПНД трубы обеспечивает противодействие проникновению молекул кислорода, находящихся в воде, в структуру дачного водопровода. Полиэтиленовые трубы без защитного барьера недолговечны, а два клеевых слоя обеспечивают механическую прочность, достаточную для реализации водопровода открытым способом;
• внешний полиэтиленовый слой выполняет защитные функции, и несет на себе маркировку производителя. Буквенные индексы указывают тип трубы, и вариант сшивки полиэтиленовых слоев.

Дачный водопровод – это разветвленная система подачи холодной воды от источника потребителям. Холодная вода используется для полива грядок на даче, или подачи воды в коллектор – накопитель летнего душа. Наиболее часто используемый вид ПНД трубы для водоснабжения дачной системы – это трубы ПЭ 80 и труба ПЭ 100. Температурный диапазон этого типа труб – от +15С до + 40С. Превышение максимального порога рабочей температуры приведет к разрыву водопроводной системы.

Для дачного водопровода вполне подойдут трубы небольшого диаметра

В случае работы системы с высокими температурами и уровнем давления до 10 бар – например, в системах «теплый пол» — используют трубы с маркировкой ПЭ-С (они же – РЕ-Х в стандартах международной классификации труб).

Схема дачного водопровода с погружным насосом. Гидроаккумулятор

Это обязательный элемент системы водоснабжения, независимо от вида используемого насоса. Именно здесь устанавливают датчики и автоматику, управляющую включением и отключением насоса и поддерживающую требуемый уровень давления в системе. Если не будет накопительной емкости (гидроаккумулятора), то насос будет срабатывать при включении/отключении любого потребителя воды.

Поверхностные насосы могут сразу комплектоваться своей емкостью, и эти модели называют насосными станциями.

Но емкость гидроаккумулятора у них небольшая (20-50 л), поэтому сколь значимого резерва воды они не создают. Назначение такой емкости чисто функциональное – всасывающий насос работает только при наличии воды в заборном патрубке и в нем самом, а вода в емкости просто «поддерживает» его в рабочем состоянии. Но даже такой небольшой резерв уменьшает количество включений/выключений станции и исключает вероятность гидроударов в системе.

Насосная станция с автоматикой и гидроаккумулятором Источник home-help.com.ua

В схеме водоснабжения частного дома из колодца с погружным насосом используют гидроаккумуляторы большой емкости. Чем больше объем резервуара, тем реже срабатывает автоматика при уменьшении давления в системе, а учитывая, что для любого электродвигателя режим «старта» наиболее тяжелый, это положительно сказывает на сроке службы оборудования.

Выбирая модель гидроаккумулятора, учитывают объем потребления воды, который зависит от состава семьи. Кроме того, надо «привязать» его размеры и тип установки (вертикальный или горизонтальный) к особенностям помещения, внутренней разводке труб, плюс необходимо предусмотреть возможность его обслуживания.

Есть и такие модели гидроаккумуляторов, которые могут обеспечить стабильную работу системы водоснабжения дома на несколько семей Источник remkasam.ru

Это может быть интересно! В статье по следующей ссылке читайте про схему подключения гидроаккумулятора к насосу и системе водоснабжения .

Особенности летнего внешнего водопровода

В зависимости от сезонности проживания в доме выбирают способы прокладки внешней части водопровода.

Если это дом за городом, и в нем проживают только в теплое время года, то можно выбрать «летнюю» схему водопровода.

В этом случае, если позволяет глубина колодца, используют поверхностный насос, который можно устанавливать просто под навесом, защищающим его от осадков и от солнца. И экономят значительные средства на обустройстве кессона (яма, стенки, утепление, лестница, крыша, герметичный люк).

Водопровод от насоса к дому можно проложить по «бюджетной» схеме, используя мелкие траншеи, глубину которых выбирают таким образом, чтобы не повредить трубы при вскапывании участка.

Такая прокладка труб подходит для дачи или «летнего» дома в деревне Источник izhevsk.ru

Можно вообще уложить трубы на поверхности земли, но они явно не будут украшать ландшафт, а по окончании сезона их придется демонтировать и спрятать «под замок».

Еще одна статья экономии – ввод в дом. Трубу можно завести либо через цоколь, либо вообще через стену. И не надо сверлить отверстие в монолитном или сборном фундаменте, если оно не было предусмотрено при строительстве.

Главный недостаток летней схемы разводки воды – необходимость слива воды из системы по окончании сезона. Поэтому при обустройстве подземной части трубы укладывают с небольшим уклоном к источнику и специально устанавливают отвод с запорной арматурой, чтобы воду можно было слить «самотеком» после отключения насоса.

Достоинства зимнего внешнего водопровода

При установке насосной станции поверхностного типа в утепленном кессоне (или подвале дома) целесообразней обустроить внешний водопровод по зимней схеме. Даже если дом предназначен для сезонного проживания, а в зимнее время его посещают «эпизодически», воду из внешней части системы водоснабжения можно не сливать, а делать это только для внутреннего водопровода. В этом случае, после того, как дом «протопят» запустить насос и систему водоснабжения будет гораздо проще.

Погружной колодезный насос для водоснабжения дома таких сложностей с запуском, как у всасывающего, не имеет. Но уже то, что внешняя часть схемы разводки воды в частном доме от колодца находится в рабочем состоянии и надежно защищена от «размораживания», служит аргументом в пользу такого выбора.

Для водоснабжения зимой необходимо утеплить и «верхний метр» колодца, и вход трубы через фундамент Источник dd-restaurant.ru

Есть, конечно, вариант обустроить мелкозаглубленный зимний водопровод с греющим кабелем, но лучше один раз выкопать траншею для труб глубже линии промерзания, чем закупать более дорогие трубы в оболочке (с утеплением и греющим кабелем) и расходовать электричество на обогрев внешнего трубопровода. К тому же этот вариант подходит, если в доме живут все время – при отъезде более чем на сутки (время зависит от температуры воздуха, глубины залегания и толщины утеплителя) воду из такого водопровода надо сливать.

Схема дачного водопровода для полива. Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

• Открытым.
• Закрытым.

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений — грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Среди неоспоримых преимуществ открытого варианта — высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода — его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа — ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием — мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.

Капитальная водопроводная система

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:

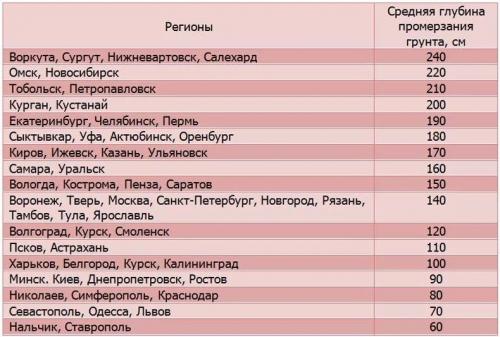

Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.

Схема дачного водопровода из колодца с блоком автоматики. Подробная схема водоснабжения частного дома из колодца

Частные домовладения практически никогда не бывают подключены к центральному водопроводу. Так как использование колодезной воды издавна было более востребованным и доступным способом водоснабжения. Чтобы организовать его напрямую из колодца до дома, а не носить воду в ведрах, нужно детально выяснить все нюансы процесса. Потому как одного колодца, шланга и двигателя будет недостаточно. Поговорим о том, как это сделать правильно и качественно.

Особенности

Для обычного колодца зачастую делают водоносные пласты безнапорного типа. Это нужно из-за того, что они легко упираются на верхний водоупорный слой. В основном приемлемая глубина, чтобы обеспечить водоснабжение из колодца для частного дома, составляет от 6 до 10 метров. Все, что находится выше, зачастую дождевая или талая вода, которая еще не успела пройти фильтрацию.

Еще одна особенность колодезной воды – это присутствие в ней твёрдых частиц. Это нужно учитывать, так как все это в дальнейшем может негативно сказаться на работе насоса. Еще один фактор, который нужно учитывать, это слабая производительность многих скважин. Важно помнить, что в разное время года уровень воды может падать или же повышаться.

Виды

Трубопровод, подключенный от колодца к частному дому или даче, не сильно отличается от иных автономных систем.

Он включает в себя:

• колодец как источник;
• насос;
• накопительную емкость;
• внешний водопровод;
• систему водоподготовки;
• внутренний водопровод;
• автоматику для управления.

Есть два типа насосов, которые отличаются способом установки. Это поверхностные и погружные. Существуют также так называемые насосы-поплавки. Они полупогружные, так как устанавливаются на поверхность воды. Но для системы водоснабжения в современных условиях их практически не используют.

Что касается поверхностных насосов, их оптимально устанавливать, если высота подъёма воды в колодце не превышает 9 метров. Следует тщательно придерживаться этих норм, чтобы не снизить производительность оборудования. Также существует ограничение по температуре воды. В основном она должна достигать минимум 4 градусов Цельсия. Из этого следует, что поверхностный насос чаще всего включают в состав летнего, а не зимнего водопровода дачного участка. Или же можно установить такую систему уже в подвале дома. Но при такой установке колодезь должен находиться на удалении около 12 метров от строения, которое будет обеспечиваться водой.

Погружные насосы могут поднять воду на высоту около 100 метров. Это не значит, что источник может столько составлять по глубине. Это свидетельствует о том, что подобное расстояние требуется для поступления жидкости до накопительной емкости. Благодаря этому емкость можно устанавливать даже на чердаке сравнительного небольшого строения. При монтировании столь производительного оборудования сразу же отпадает необходимость в установке отдельного насоса для подачи воды. Колодезь в данном случае выступает в виде универсального источника, так как он позволяет использовать еще и скважные насосы. По диаметру они гораздо меньше, а по длине намного больше своих аналогов.

Схема дачного водопровода из колодца. Из чего состоит автономный водопровод

Когда вы смогли четко ответить на все вопросы, приведенные выше, и составили примерный план действий, нужно разобраться, из каких составных инженерных элементов состоит водопровод. По сути, это сами трубы, а также механизмы по их нагнетанию на поверхность:

Трубы разных диаметров

Краны и фитинги (соединительные части) для монтажа труб в единое целое

Механизмы для накачивания воды различные виды насосов (их выбор преимущественно зависит от необходимых объемов подачи воды

Электрические двигатели для насосов

При необходимости подогрева воды (для использования ее дома) – водонагреватели

Фильтры механической (грубой) и глубокой очистки воды (без них не обойтись, если вода будет использоваться в питьевых целях)

Также понадобятся рабочие инструменты и материалы для крепления труб к поверхностям, дополнительная защита (утепление) труб для использования их в зимний период.

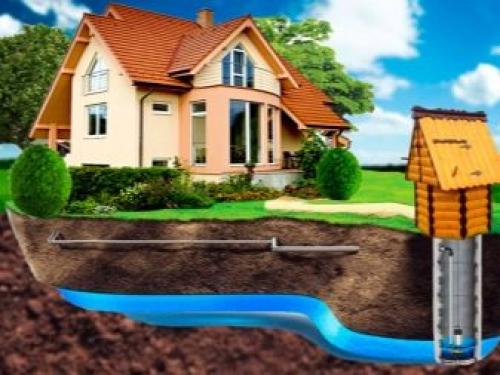

В целом дачный водопровод из колодца сделанный своими руками как единая система должен выглядеть так.

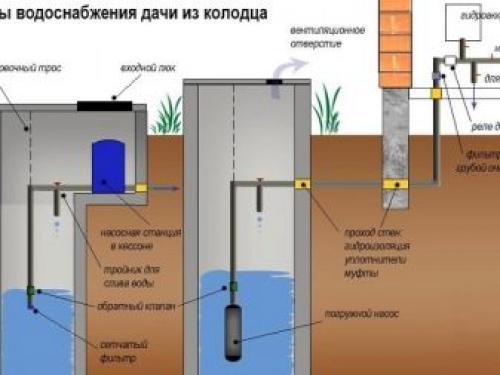

А принципиальная схема системы выглядит примерно так

ВОЗЬМИТЕ НА ЗАМЕТКУ. Если вы делаете водопровод не только для растений, но также и для подачи воды в дом, то лучше будет выделить специальное помещение для водомерного узла. Достаточно будет небольшого чулана площадью 4-5 квадратных метра. Оптимально сделать ее в самом доме, чтобы температура внутри была приемлемой круглой год. Так вы сможете сами постоянно контролировать уровень давления, объемы подачи воды, а также быстро устранять возможные неполадки.
