Введение

Водяной теплый пол – это один из самых эффективных и комфортных способов обогрева помещения. Он не только обеспечивает равномерное распределение тепла, но и создает уютную атмосферу в доме. Установка такого пола может показаться сложной задачей, но с помощью нашего пошагового руководства вы сможете справиться с работой своими руками.

Подготовка к работе

Перед началом установки водяного теплого пола необходимо тщательно подготовиться. Для этого вам понадобятся следующие материалы и инструменты:

Материалы	Инструменты
Трубы для теплого пола	Отвёртка
Теплоизоляция	Плоскогубцы
Утеплитель	Рулетка
Цемент	Дрель
Песок	Лопата

Пошаговая инструкция

Шаг 1: Разметка помещения

Первым делом необходимо определить, где будет находиться теплый пол. Обычно это спальня, гостиная или кухня. После этого нужно сделать разметку на полу, учитывая размещение мебели и других объектов.

Шаг 2: Установка труб

Трубы для теплого пола необходимо устанавливать в соответствии с проектом. Обычно их кладут в виде змейки или спирали. Убедитесь, что трубы не перегибаются и не перекручиваются.

Шаг 3: Монтаж утепления

Утепление необходимо для того, чтобы тепло не терялось в землю. Для этого используется специальный утеплитель, который укладывается под трубы.

Шаг 4: Заливка стяжки

После установки труб и утепления необходимо залить стяжку. Для этого используется смесь цемента и песка. Стяжка должна быть ровной и без трещин.

Рекомендации и предупреждения

• Перед началом работ убедитесь, что у вас есть все необходимые материалы и инструменты.
• Не перегружайте трубы, чтобы избежать их повреждения.
• Убедитесь, что стяжка полностью высохла, прежде чем приступать к дальнейшим работам.
• Если вы не уверены в своих силах, обратитесь к профессионалу.

Сравнение типов труб для теплого пола

Тип трубы	Преимущества	Недостатки
Медные	Высокая прочность, долгий срок службы	Высокая стоимость
Пластиковые	Низкая стоимость, легкость установки	Меньший срок службы
Мulti-layer	Прочность, устойчивость к коррозии	Средняя стоимость

Связанные вопросы и ответы:

Какие преимущества имеет водяной теплый пол перед другими системами отопления

Система теплых полов в доме очень эффективна, поддерживает в помещении комфортную для человека температуру, которая держится в пределах этих значений постоянно. В отличие от радиаторов, теплые полы работают лучше, при этом на трубах нет слоя накипи, которые становятся настоящей проблемой для системы радиаторного отопления. При этом, стоит отметить, что потребление энергии у этой системы гораздо ниже, чем у радиатора. Ведь тепло равномерно распределяется по помещению.

Дело в том, что радиатор установлен в одной точке комнаты. Распределение тепла достигается за счет воздушной конвекции, но чем дальше от радиатора, тем сильнее воздух охлаждается. Чтобы система была эффективной, радиатор создаёт вокруг себя зону избыточного тепла, чтобы прогреть дом за счет конвекции. Но при этом, сам радиатор потребляет кучу энергии, которую даёт ему горячая вода. Система тёплых полов равномерно распределена по всей поверхности пола, подогревая его. В итоге, энергии они затрачивают меньше, особенно при использовании сверхточных терморегуляторов . Такой подход позволяет солидно сэкономить деньги из семейного бюджета.

Ещё одно преимущество тёплых полов – дешевизна их установки и эксплуатации. Особенно, если такие полы монтируются на начальном этапе строительства, или во время капитального ремонта квартиры. Если же, ремонт уже сделан, то ламинат или паркет придётся разбирать, чтобы собрать под ними отопительную систему. Они почти не нуждается в обслуживании, в отличие от обычной системы отопления. Это особенно актуально для частных домов. Ведь трубы делаются из современных, особо устойчивых материалов, срок службы которых составляет несколько десятилетий. Часто разбирать пол не придётся.

Пространство каждой комнаты увеличится. Ведь радиатор больше не нужен, его можно спокойно демонтировать, больше никаких труб, пущенных по стенам и массивных решёток, пространство возле окна можно использовать намного эффективнее.

Главным преимуществом системы тёплого пола является её безопасность для здоровья. В отличие от обычной системы отопления, она не вызывает аллергии. Да, ведь радиатор провоцирует создание конвекционных потоков, а это усиленное распространение пыли в доме, а тёплые полы подобный эффект не создают, это отличный выход для аллергиков. Кстати, пыли в доме после этого также станет намного меньше.

Источник: https://interer-i-dekor.ru-land.com/novosti/proektirovanie-vodyanogo-teplogo-pola-osnovnye-principy-i-podhody

Какие материалы необходимы для установки водяного теплого пола

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как рассчитать необходимую мощность системы водяного теплого пола для моего дома

Тот, кто считает, что для « теплого пола » можно приобрести любые трубы , исходя из соображений экономичности, наверное, будет очень разочарован. Система водяного подогрева пола – это как раз тот случай, когда для ее монтажа требуется строго определенные материалы, и использование более дешевых «аналогов» либо не приветствуется, либо строго запрещено.

Прежде всего, необходимо обстоятельно разобраться со спецификой требований, которые предъявляются к трубам в системах « теплых полов». Они предопределены совершенно особыми условиями их эксплуатации.

• Большинство существующих схем водяного « теплого пола» предполагает заливку смонтированных контуров труб монолитной бетонной стяжкой. Это означает, что никакой возможности периодической ревизии или профилактических работ не будет в принципе. Понятно, что стяжка заливается всегда с расчетом на очень много лет вперед – и трубы не должны потерять своей функциональности и надежности в течение всего предполагаемого немалого срока эксплуатации. Одним словом, долговечность трубы должна быть соизмерима с долговечностью строительных конструкций !

Это касается многих эксплуатационных параметров, но в первую очередь – защищенности от коррозионных процессов, от внутреннего зарастания ее полости, от стабильности материала изготовления – он не должен подвергаться разложению под влиянием времени, высоких температур и химического состава теплоносителя. Современные образцы труб оснащаются специальным « противокислородным барьером», так как диффузионные процессы с проникновением через толщу материала стенок этого активного газа приводят к быстрому старению отопительных контуров.

• Существующие нормы и правила полностью исключают применение в качестве закрытых контуров « теплого пола» трубы, изготовленные по сварной технологии (неважно, с продольными или со спиральными швами). Таким образом, сразу отсекаются все стальные, оцинкованные и даже нержавеющие трубы, которые широко применяются в водо-газоснабжении или в обычных системах отопления. Максимум, на что они могут пригодиться – транспортировка теплоносителя от котла до распределительных шкафов (коллекторов).

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Ну и, с другой стороны, такие трубы ВГС – это будет очень дорого, и, кроме того, создаст абсолютно ненужные нагрузки на перекрытие – ведь сам металл весит очень немало.

• Следует помнить, что любое соединение труб, которое будет залито стяжкой, практически всегда становится уязвимым местом (за редким исключением). Любая авария на трубопроводе неприятна сама по себе, но на открытом участке это достаточно несложно ликвидировать. А вот даже небольшая протечка, которая возникнет в контуре « теплого пола», может стать причиной буквально катастрофических последствий. Заметить ее сразу – очень сложно, и существует большая вероятность залить нижние этажи, испортить перекрытия или даже вывести из строя электрохозяйство дома.

Кроме того, любое соединение на длинном участке – это потенциальная возможность образования засора или зарастания. Устранить такую проблему в контуре « теплого пола» будет чрезвычайно сложно!

Значит, в идеале контур не должен иметь срощенных участков – он должен выполняться из единого отрезка трубы. А это говорит, помимо прочего, и о том, что материал должен быть гибким, устойчивым к изломам и, кроме того, хорошо сохранять приданную ему криволинейную форму.

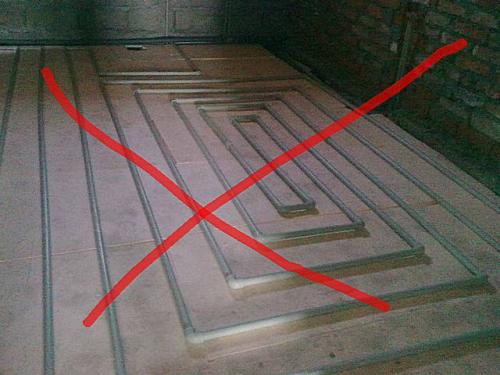

Такие «художества» для теплых полов под стяжкой — недопустимы!

То, что в интернете встречаются фото смонтированных теплых полов с использованием сварки или пайки, с применением отводов или тройников – это отнюдь не пример для подражания. По большому счету , в сети много чего выложено, на что совсем необязательно равняться…

• Сразу будет уместно заметить, что приобретаемые трубы , исходя из вышесказанного, должны иметь достаточную длину. В принципе, форма выпуска большинства труб, применяемых для целей такого отопления, позволяет выполнить контуры одним отрезком. Обычно для трубы диаметра 16 м м м аксимальная протяженность одного контура выбирается 50 ÷ 80 метров. Увеличение диаметра позволяет удлинить контур – так, при использовании труб Ø 25 м м м аксимальная длина может достигать даже 100 ÷ 110 м . Но увлекаться в любом случае нельзя – увеличение гидравлического сопротивления при чрезмерном удлинении приведет к тому, что никакой мощности насосного оборудования не хватит, чтобы заставить теплоноситель двигаться по трубам. Этот эффект называют «запертой петлей» и чтобы избежать подобного, при необходимости отопления помещения значительной площади прокладывают два (или больше) контура.
• Сразу можно упомянуть и про внешний диаме тр тр уб. Обычно применяется три разновидности – на 16, на 20 и, довольно редко, на 25 мм.

Как выбрать подходящий тип труб для водяного теплого пола

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

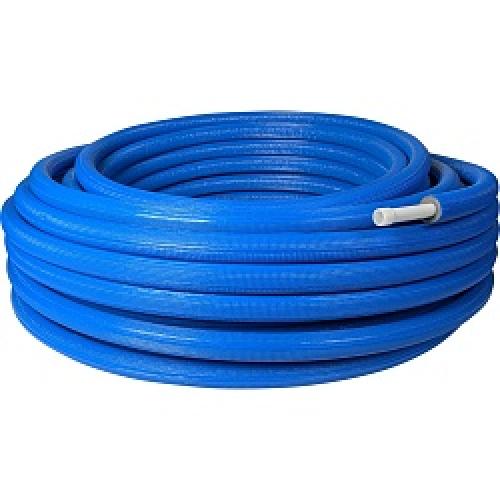

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

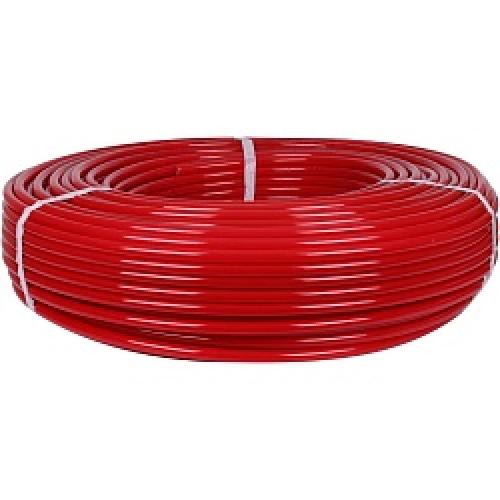

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Как правильно разместить трубы для водяного теплого пола

Разумеется, получение разрешения на установку системы – не простая формальность. Несанкционированное вмешательство в инженерные коммуникации дома является противозаконным действием, совершение которого грозит собственнику штрафом и демонтажем конструкции. Следует отметить, что получить необходимые документы действительно сложно, однако существуют случаи, в которых одобрение проекта возможно. В частности, разрешение могут дать жильцам многоквартирных домов, если:

• Радиаторы отопления подключены по двухтрубной схеме - в этом случае установка водяной системы обогрева возможна в любой квартире;
• Магистральный трубопровод располагается в подвале – в этом случае монтаж пола могут разрешить жильцам квартир первого этажа здания;
• Существует верхняя разводка отопления – в этом случае обладателями дополнительного источника тепла станут только собственники жилья, расположенного на последнем этаже.

В остальных случаях, вероятно, за заявкой на проведение работ последует отказ.

Если с устройством системы отопления и расположением квартиры повезло, то следует обратиться в организацию, которая снабжает дом теплом. Для этого нужно написать соответствующее заявление. В ответ поступит разрешение или отказ на проведение работ и, в первом случае, документ с перечислением технических требований к проекту теплого пола.

После этого можно приступить к непосредственной разработке проекта. Для его составления необходимо обратиться к специалистам. Готовый проект потребует согласования, и лишь по согласованному проекту можно будет проводить работы. После успешного запуска системы, ее нужно сдать в эксплуатацию, вновь обратившись в обслуживающую компанию.

Как подключить водяной теплый пол к существующей системе отопления

Первое: Некоторые из жадности или недальновидности монтируют только Тёплый пол, без радиаторов.А зря.Тёплый пол система инерционная, а в межсезонье и холодные летние периоды. радиаторы быстро согреют дом.А то ведь что получится; наконец-то вы нагрели дом тёплым полом, а тут, как на зло, за окном резко потеплело, а у вас еще и пол жарит.Не ограничивайте друзья свой комфорт, две системы будут ещё и дублировать друг друга. Второе: Опять де из скупости или уверовав в результаты расчёта, некоторые ребята кладут трубу широким шагом. Типа, а зачем класть и тратить больше?А потом удивляются: «А почему вот здесь пол теплее, а тут холоднее. Пятке тепло, а пальцам холодно»?Не кладите трубы шире 200 мм. Ближе сколько угодно, не ошибётесь, правда, обойдётся это дороже.Делайте так: под плиткой и керамогранитом шаг 100 мм, под ламинатом 150, и паркетом 100, но я не сторонник тёплого пола под паркетом.Запишите это сейчас себе или скачайте памятку, там эти цифры будут. Третье. Вы знаете, что есть способ укладки трубы, называется змейка.Так класть проще, но если змейка длинная, то голова змеи будет тёплой а хвост её уже холодным. Или наоборот, кому как повезет. Используйте тип укладки «улитка». Четвёртое: Но и с тоже улиткой не фанатейте. Небольшой участок в пару – тройку квадратных метров можно выложить и змейкой. Пятое: напрочь забывают где клали.Например, если трубы проходят в дверном проёме, обязательно сфотографируйте, или зарисуйте, замерьте, чтобы при монтаже дверного блока случайно не повредить их.

Как избежать протечек и других неполадок в системе водяного теплого пола

Длина контура может достигать 120 м, а диаметр труб не превосходит при этом значения в 20 мм. Кроме того, магистрали имеют множество поворотов. Без принудительной циркуляции равномерное протекание теплоносителя невозможно. Поэтому в систему управления входит насос. Также благодаря этому устройству в водопроводе поддерживается стабильная температура.

Циркуляционный насос для тёплого пола Источник just-price.ru

Для тёплого пола подключается насос центробежного типа. Он должен быть рассчитан на разные режимы работы. То есть для смены температуры теплоносителя устройство с разной скоростью проталкивает воду в контур.

При выборе конкретного прибора учитываются 2 параметра:

• производительность;
• напор.

Для вычислений существуют формулы (соответственно):

• Q = 0,86 * мощность контура / (t подачи – t обрат.);
• Н = (гидравлическое сопротивление 1 п.м. трубы * максимальная длина контура + сумма коэффициентов) / 1000.

Коэффициенты запаса мощности имеют разные значения:

• вентиль и арматура – 1,7;
• фитинг и смесительный узел – 1,2;
• котёл – 1,3.

Как результат, чаще применяются маломощные устройства (от 40 до 150 Вт), которые во время работы практически не шумят. В среднем относительно производительности на каждые 40 кв. м приходится 0,5 куб. м/час. Значения были рассчитаны для средней полосы России. Напор редко превышает показатель в 0,6 атм.

Корпус насоса изготавливается из разных материалов. Из чугуна выбирать не рекомендуется, так как он обладает низким сопротивлением к окислению. Предпочтение стоит отдавать нержавеющей стали.

Роторы могут быть сухими или мокрыми. Вторые для автономной системы лучше, так как они контактируют с водой и не требуют постоянного обслуживания. Плюс они меньше шумят. Первые обладают большей мощностью и их чаще используют в системах отопления многоквартирных домов или промышленных комплексов.

Насосы центробежного типа Источник dezveshnyaki.ru

Если водяной тёплый пол применяется в качестве основного источника тепла для 2-3-этажного частного дома, то рекомендуется установка нескольких маломощных насосов вместо одного более сильного. Такой подход будет эффективнее.
