Светодиодная лента для натяжного потолка 5м: как преобразить ваше пространство

Светодиодная лента для натяжного потолка 5м: как преобразить ваше пространство

До момента установки светодиодной ленты стоит определиться с количеством светодиодов на ней и их плотностью. Если существует необходимость осветить лентой определенные участки помещения, то используют тип SMD3528 (60 диодов на 1 метре) либо SMD5050 (30 диодов на 1 метре). Если светодиодная лента будет основным источником освещения, то приобретаются ленты с диодами от 60 штук на 1 п.м. (SMD5050) либо со 120 штук на 1 п.м. (SMD3528).

Как только плотность диодов определена, устанавливается необходимый метраж ленты.  Учитывается показатель суммарной мощности диодной ленты и подбирается соответствующий источник питания. При отсутствии должного опыта в этом вопросе правильнее всего за помощью обратиться к консультанту в магазине, который предложит оптимальный вариант, исходя из различных блоков питания у разных лент.

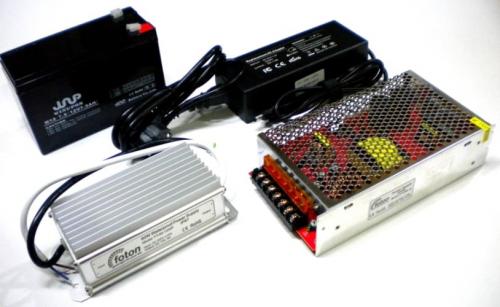

Блоки питания для светодиодной ленты

Как правило, на ленте определены места разреза по 3 светодиода. При использовании простой ленты спайка происходит «+» и «+», или же «-» и «-».

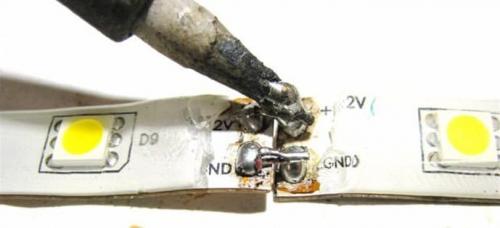

Спайка светодиодных лент между собой

Если принято решение использовать ленту RGB, то спаивать стоит, исходя из требований маркировки. Имеющиеся в комплекте провода, как правило, покупателями перепаиваются. Предпочтение отдается многожильным проводам из-за их большей надежности. При этом к обратным концам прикрепляются наконечники 0,75мм сечения. Для этого используются специальные зажимы. Специалисты не рекомендуют применять для этих целей зубы или пассатижи. Результат – у проводов более качественный контакт с контролером, диммером, блоком питания. После вставленные в колодку контакты крепятся винтами.

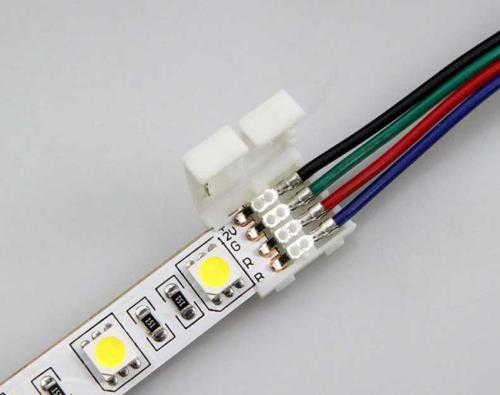

Коннектор для светодиодных лент

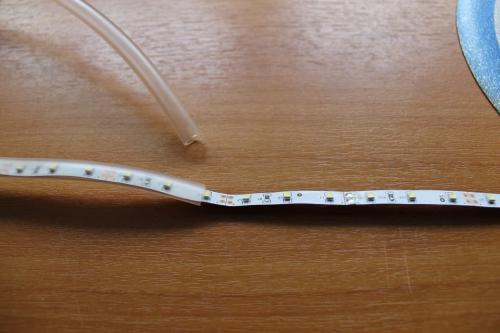

Как только закончено припаивание проводов к светодиодной ленте, на нее надевается специальная термоусадочная трубка. Это повысит безопасность осветительного прибора, так как контакты получат дополнительную изоляцию, и улучшится прочность соединений.

Связанные вопросы и ответы:

Какие преимущества использования светодиодных лент для натяжных потолков

После выбора цветового решения, следующий важный вопрос - яркость свечения ленты. Она определяется типом светодиодов (обозначен четырехзначным числом) и их количеством на одном погонном метре. Дадим характеристику каждому виду диода с практической точки зрения, обозначенный в наименованиях наших товаров (первые две цифры – длина диода, а вторые две – его ширина в миллиметрах).

• 3528 (3,5мм x 2,8 мм) – классический вариант для декоративной подсветки, когда от ленты не требуется функции основного освещения помещения. Отличается умеренной яркостью и малой мощностью.
• 2835 – несмотря на те же размеры, что и в предыдущем типе, данный светодиод обладает большой яркостью свечения и значительной мощностью, за счет иной внутренней конструкции. Лента с такими диодами используется в качестве основного источника света в помещении, а также для уличного освещения. Для компенсации слепящего эффекта и отвода тепла в результате сильного нагревания, при монтаже рекомендуется помещать данную ленту в профиль с матовым экраном.
• 5050 – средний вариант между сильным освещением (2835) и «мягкой» подсветкой (3528), популярный для использования в бытовом интерьере.
• 3014 – светодиод малого размера, обладающий улучшенными характеристиками, такими как повышенный теплоотвод и устойчивость к температурным перепадам и высокой влажности.
• 5630 – аналогично предыдущему типу обладает повышенной устойчивостью к следующим негативным факторам; влажность, изменения температурного режима и вибрации. Диоды 5630 характерны высокой мощностью и обеспечивают сильное свечение.

Как выбрать подходящую цветовую температуру для светодиодной ленты

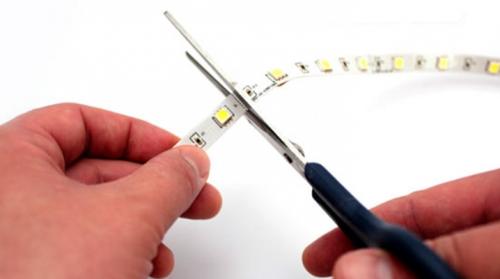

Не всегда цельная светодиодная лента – например, на катушке в 5 метров – оказывается нужной в конкретном месте. Если речь идет, например, о салоне авто, то в каждом месте подсветки может использоваться всего один сегмент из 3-4-х светодиодов.

Как обрезать разные ленты?

Резать светодиодную ленту можно лишь по конкретным отметкам, которые ставит (или не ставит) определённый производитель . Не все из них делают соответствующие пометки на ленте. Порой определить место разреза можно, лишь тщательно осмотрев топологию своеобразной печатной платы – тонкого слоя текстолита, нанесённого на резиновую или пластиковую подложку вместе с токоведущими дорожками.

12В

У 12-вольтовой ленты топология устроена таким образом, что светодиоды соединены последовательно – по 3 в каждой группе . Эта группа вместе с последовательным включением токоограничительного резистора образует кластер или сектор, работающий от 12 вольт. Правильнее было бы соединять не по 3, а по 4 светодиода, так как каждый из них питается от 3-х вольт. Если такой светодиод подключить к 4 вольтам, он перегреется – и через несколько минут сгорит. Чтобы избежать этого, производитель включает токоограничивающий резистор на 20-30 Ом. Соответственно, от 12-13,8 В вся сборка заметно нагревается до 60 и более градусов. А так как производителю выгоднее вместо 4-го светодиода включить балластный резистор – при этом рассчитав так, что спустя несколько сотен часов непрерывного свечения светодиоды всё же деградируют и выйдут из строя из-за существенного нагрева, – сборка не должна испытывать перегрузку . Разумнее будет не превышать напряжение питания выше 12 вольт, подобрав соответствующий сетевой адаптер или стабилизированный блок питания.

Можно ли обрезать светодиодную ленту до нужной длины

Мы поговорим об их технических характеристиках, а затем я помогу вам выяснить, какая из них лучше всего подходит для вашего проекта.

Прежде всего, если вы ищете лучшую адресную светодиодную ленту. К сожалению, я не могу дать вам один ответ, фактический ответ заключается в том, что необходимо учитывать множество факторов, и каждое приложение, вероятно, будет иметь один тип полосы. Это лучше всего подходит для этого.

Цель этого руководства — помочь вам определить, какое разнообразие цифровых светодиодных лент с индивидуальной адресацией лучше всего подходит для параметров вашего проекта. Конечно, вы должны знать, что все модели, упомянутые ниже, подходят для вашего проекта, если вы ищете светодиодную ленту Arduino, светодиодную ленту Adafruit или светодиодную ленту Govee rgbic и т. д.

Давайте начнем с физического рассмотрения каждого типа адресных светодиодных лент.

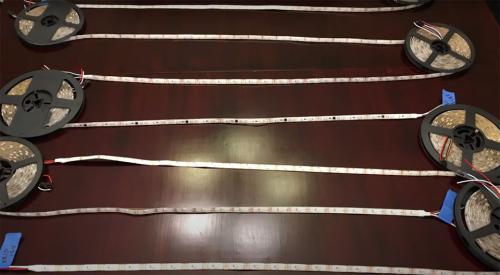

Чтобы сделать мой тест как можно более стандартизированным, каждая программируемая светодиодная лента имеет одинаковую плотность светодиодов и тип гидроизоляции, в частности, это все 150 светодиодов на 5 метров и разновидность с кремниевой кодировкой ip65, но есть значительно больше вариантов на выбор. от.

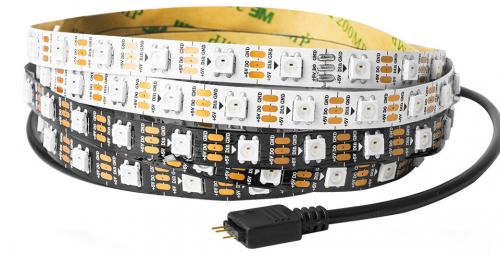

1. 4 варианта выбора программируемых светодиодных лент RGBIC

Когда вы выбираете свои интеллектуальные светодиодные ленты RGBIC, вам обычно нужно выбрать несколько вариантов.

Первое будет цветом гибкой печатной платы, на которой установлены микросхемы. Обычно вы можете выбирать между черным и белым, и это действительно не имеет значения.

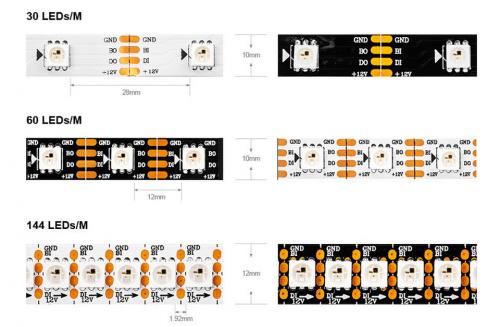

Второй плотность пикселей или количество светодиодов в одном метре, я предпочитаю использовать 30 светодиодов на метр.

Потому что это делает требования к мощности немного более управляемыми. Но они бывают различной плотности вплоть до 144 светодиодов на метр.

В третьих , вам нужно будет выбрать, какой тип гидроизоляции вы хотите для своего проекта.

Как я уже говорил, те, которые я тестирую, имеют класс защиты ip65, что означает, что они покрыты гибким прозрачным силиконом для защиты от воды и пыли, но они не готовы к погружению в воду. По моему опыту, они защищены от брызг и дождя.

Если вам требуется более высокая гидроизоляция, вы можете выбрать версию IP67, которая поставляется в герметичных силиконовых чехлах.

Но имейте в виду, что они немного раздражают, если вам нужно обрезать адресные светодиодные ленты по длине.

Конечно, если ваш проект находится в помещении, вам не понадобится гидроизоляция, и этот вариант также доступен.

Последний выбор, который вам нужно сделать, - это конкретный чип, который будет управлять вашими индивидуально адресуемыми светодиодами.

В этом чипе каждая адресная светодиодная лента получает свое имя, и в этой статье я буду работать именно с этими семью типами чипов.

2. Принцип работы светодиодных лент Pixel

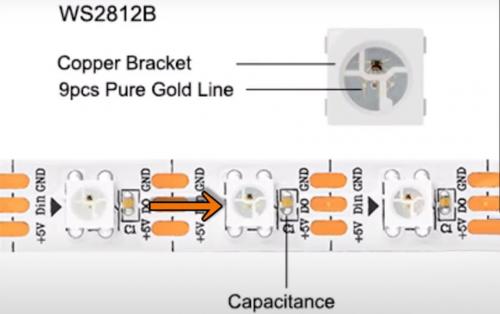

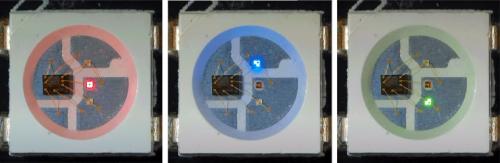

Все эти светодиодные ленты Pixel работают по одному и тому же основному принципу: данные передаются по одному проводу, где затем считываются небольшим чипом микроконтроллера, который генерирует сигнал с широтно-импульсной модуляцией, который управляет яркостью каждого канала светодиодного чипа. который содержит красный сегмент, зеленый сегмент и синий сегмент.

Каждый сегмент может иметь 256 уровней яркости, что дает возможность воспроизвести 256 различных цветов в третьей степени.

Если вы видите термин 5050 Светодиод на страницах продукта, это просто относится к размеру светодиодного чипа, а не обязательно к типу светодиодной пиксельной ленты или любых других компонентов, которые могут быть интегрированы в него.

Что касается характеристик потребляемой мощности, в этом посте я протестировал каждую цифровую светодиодную ленту.

Сначала измеряется ток потребления светодиодной ленты neopixel со всеми выключенными светодиодами, затем ток потребления одного канала одного пикселя, затем всех каналов одного пикселя, одного канала всех пикселей, а затем общий ток рисовать всю полосу с каждым каналом на максимальной яркости.

Я также оценил потерю точности цветопередачи из-за падения напряжения на светодиодной ленте каждого пикселя.

Мы собираемся начать тестирование с самой старой модели адресуемой светодиодной пиксельной ленты, которую я тестировал.

В чем разница между постоянными и адресуемыми светодиодными лентами

Снижение энергоемкости различных сфер деятельности является в последние годы приоритетным направлением отечественной экономики. До 80% используемых в настоящее время систем освещения в России являются малоэффективными. Согласно принятой программе увеличения энергоэффективности до 2020 года в стране должен быть реализован потенциал энергосбережения, составляющий 45% от объема текущего потребления электроэнергии.

Повысить эффективность энергосбережения позволяет использование инновационных технологий, в том числе светодиодных осветительных приборов.

Энергоэффективность светодиодного освещения

Светодиоды, которые первоначально применялись в составе систем индикации и световой сигнализации, в настоящее время признаны высокоэффективным энергосберегающим решением во многих странах мира.

Энергосбережение при использовании светодиодных приборов по сравнению с люминесцентными лампами повышается в 2-3 раза, лампами накаливания – до 8-10 раз. Показатели энергоэффективности таких устройств объясняются высокой светоотдачей светодиодов, достигающей 150 люменов на ватт. Данный показатель для люминесцентных ламп – 60-80 лм/ватт, ламп накаливания – 15 лм/ватт.

Благодаря низкому потреблению электроэнергии LED-светильники целесообразно устанавливать в системах освещения крупных промышленных, складских и коммерческих объектов, для которых затраты на электрическую энергию являются существенной частью общих расходов. Применение светодиодных ламп повышает эффективность энергосбережения и обеспечивает заметные преимущества перед традиционными светильниками также в сферах освещения офисов, жилых помещений, лестниц, торговых залов, загородных трасс и городских дорог, придомовых и охраняемых территорий, подсветки архитектурных, ландшафтных объектов, элементов интерьера, витрин, рекламных щитов, дорожных указателей.

Перспективы использования LED -приборов

В настоящее время LED-светильники вытесняют традиционные светотехнические приборы и рассматриваются многими специалистами в качестве оптимальной основы для построения осветительных систем различных видов. По прогнозам Global Industry Analysts основанные на светодиодах технологии освещения будет занимать к 2020 году до 75% общего рынка источников искусственного света. Переход российских производственных и других объектов на светодиодные технологии повысит энергосбережение и позволит ежегодно экономить до 2 млрд. евро.

Высокая световая отдача, отсутствие выделения значительного количества тепла, большой срок эксплуатации приборов также способствуют широкому распространению инновационных систем освещения среди частных и коммерческих потребителей.

Компания ReLED предлагает решения, обеспечивающие высокую эффективность энергосбережения , и предоставляет консультации по выбору, заказу и последующей эксплуатации современных источников света для дома, производства и офиса.

Как подключить светодиодную ленту длиной 5 метров

Светодиодные ленты – современная альтернатива классическим источникам света. Их используют при обустройстве жилых, подсобных и рабочих помещений.

С помощью светодиодных лент дизайнеры создают системы распределённого света, освещают ниши и подсвечивают рабочее пространство.

Светодиодные ленты также называют LED-лентами. Light-emitting diode (англ.) – светодиод. Это осветительный прибор, в котором вместо лампочек используются светодиоды, которые устанавливаются на гибкую плату.

Светодиодная лента продается как комплектом (фиксированная длина), так и на отрез (кратно метру). Второй вариант используется для уличных лент. При этом важно понимать, что фиксированная длина комплектной ленты не ограничивает возможности установки, излишек ленты всегда можно обрезать.

Виды светодиодных лент

Со временем, производители светодиодных лент создают новые технологии создания светодиодных лент. На данный момент, в наших магазинах представлено 2 самых популярных вида:

SMD

У таких лент видны точки диодов. Поэтому такую ленту лучше убирать в нишу, чтобы не было видно источника света и это не вызывало визуального шума.

COB

У светодиодной ленты COB (Chip-on-Board) отличие в более высокой плотности расположения светодиодов и создании более равномерного светового потока. Диоды располагаются очень близко друг к другу и имеют малые габариты, позволяя увеличить плотность размещения в несколько раз, и добиться чёткой линии света без видимых точек и провалов яркости.

Угол свечения увеличивается до 180 градусов, благодаря тому, что слой люминофора, которым покрыты диоды, имеет в разрезе полукруглую форму. В стандартных SMD-лентах это значение составляет 120 градусов, т.к. рассеивание ограничено стенками корпуса. Ленты COB обеспечивают равномерное освещение и комфорт для человеческих глаз, без выраженных световых точек и затемнений.

Область применения

По области применения светодиодные ленты можно разделить таким образом:

Все из перечисленных видов отличаются друг от друга уровнем защиты IP.

IP – уровень пылевлагозащиты. Обозначается цифровым индексом, где первая цифра обозначает степень защиты от пыли, а вторая – уровень защиты от влаги. Чем выше значение, тем сильнее защита. Пример: IP20, IP44 или IP68.

Цвет свечения и режимы

В нашем ассортименте представлены светодиодные ленты с разным цветом свечения.

Тёплый, дневной, холодный

Можно выбрать модели со стандартным цветом освещения (тёплый, дневной или холодный). Такие ленты чаще всего применяются для подсветки помещения.

Также бывают модели с возможностью регулировки температуры свечения.

Цветные и мультиколор RGB

Для декоративной подсветки интерьера или функционального освещения внутри разных объектов используются:

• цветные светодиодные ленты, которые имеют определённый цвет;
• RGB (англ. «red», «green», «blue») – светодиодная лента, которая меняет цвет свечения во время работы. Управляя яркостью каждого из трёх светодиодов, можно получить любой цвет, путём "смешивания" трёх основных.

В наших магазинах вы сможете найти ленты разных цветов:

Мультиколор RGB + белый (RGBW)

Самое современное и функциональное решение среди цветных светодиодных лент – RGBW ленты.

Отличительная особенность ленты RGBW - наличие отдельного светодиодного кристалла белого свечения, с помощью которого можно создать функциональное освещение комфортной цветовой температуры, а также совместно с кристаллами RGB создавать различные цветовые оттенки, расширяя применение в сравнении с лентой RGB.

Все четыре кристалла RGBW находятся в одном светодиодном корпусе, за счет чего нужный цвет/оттенок свечения достигается на выходе из светодиода, создавая на освещаемой поверхности равномерный однородный свет.

Подключение и комплектующие

Отличие светодиодных лент 12 В и 24 В

Ленты с напряжением 12 В и 24 В вы можете укоротить или нарастить используя коннекторы. Из-за небольшого напряжения, ленты 12 В могут терять яркость на большей длине, поэтому её используют для небольших фрагментов подсветки, например, над рабочей поверхностью кухни.

А лента с напряжением 24 В не имеет этого недостатка, и ей можно подсветить, например, потолок по всему периметру комнаты. Если при использовании светодиодной ленты 12 В максимальная допустимая длина подключения участка составляет 5 метров, то при использовании ленты на 24В можно подключить один участок до 10 метров. Для более длинных участков требуется параллельное подключение.

В отличии от лампочек, светодиодную ленту для интерьерного использования нельзя просто подключить к сети. Только уличные светодиодные ленты подключаются к 220 В.

Какие энергосберегающие преимущества у светодиодных лент

Каждая светодиодная лента обладает определенной степенью защиты от пыли и влаги. На сегодняшний день распространены следующие классы защиты – IP20, IP22, IP33, IP65, IP67, IP68.

Под классами IP20, IP22, IP33 как правило выступает одна и та же светодиодная лента , каждый производитель по своему присваивает степень защит и по всей видимости без проведения надлежащих испытаний. По сути это диодная лента с открытыми диодами и резисторами, установленными на гибкую печатную плату, изображение такой ленты представлено на рис. 1.

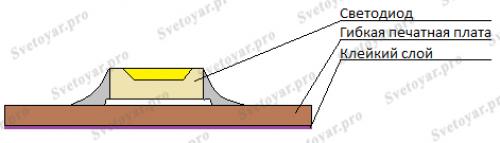

Рис. 1. Разрез светодиодной ленты открытого типа (IP20, IP22, IP33) .

Применяют диодные ленты данного типа в сухих помещениях и с низкой вероятностью механического повреждения. Среди удобств такой ленты стоит отметить легкость пайки и легкость в подсоединении коннекторов (специальные клипсы для соединения лент и подведения питающих проводов). Поэтому если есть необходимость часто резать такую ленту и много паять то данный тип ленты является предпочтительным, например, для подсветки витрин, шкафов и сложных интерьерных элементов с большим количеством отрезков. Стоимость такой ленты невысока, что делает её популярной.

Диодные ленты с классом защиты IP65 полностью защищены от попадания пыли и от струй воды льющихся со всех сторон. Лента покрыта слоем компаунда (чаще используется силикон) рис. 2а, так же есть вариант светодиодной ленты полностью заключенный в силиконовую трубку рис 2б. Такую ленту можно монтировать в помещениях с повышенной влажностью. Но для сухих помещений эта лента также интересна, поскольку её удобнее наклеивать т.к. можно проглаживать по всей длине, а после того как эта светодиодная лента проработает какое-то длительное время с её поверхности легко можно стирать пыль влажной тряпочкой.

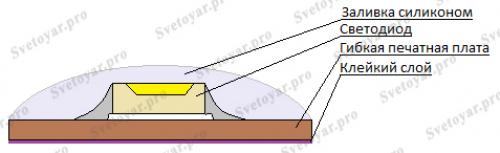

Рис. 2. Разрез светодиодной ленты закрытого типа IP65 c заливкой силиконовым компаундом.

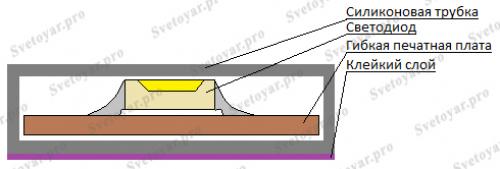

Рис. 3. Разрез светодиодной ленты закрытого типа IP65 в силиконовой трубке.

Класс защит IP67 – это лента в трубке с заливкой силиконом внутри трубки, разрез led лент представлен на риc. 4. Такая светодиодная лента является одной из самых стойких к воздействию влаги. Полная защита от проникновения пыли, допустимо кратковременное погружение на глубину до 1м, но постоянная работа при длительном

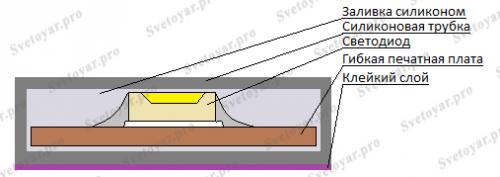

Рис. 4. Разрез светодиодной ленты закрытого типа IP67в силиконовой трубке и с заливкой силиконом внутри трубки.

погружении в воду не предполагается. Эта диодная лента идеальна для наружного применения чаще всего используют для контурной подсветки зданий, для декоративной подсветки ландшафта и помещений с очень высоким уровнем влаги: ванные, душевые, бани, возле бассейнов.

Светодиодные ленты с классом защиты IP68 (длительное погружение на глубину более 1м) встречаются довольно редко, хотя многие производители часто заявляют IP68 (обычно на диодных лентах с напряжением питания 220 Вольт. Рекомендуем с настороженностью относится к лентам с таким классом защиты поскольку не редко производители завышают данное значение.
