Инструкция по эксплуатации сенсорных выключателей.

Перед установкой обязательно прочтите это руководство .

Производитель не несет ответственности за любой ущерб, причиненный в следствии вашей собственной неправильной эксплуатации. Гарантия производителя будет применяться только тогда, когда установлено квалифицированным электриком.

1. Подключение выключателя должно происходить при выключенном электричестве.

2. Проводка должна быть сделана строго по правилам электромонтажа.

3. Выключатель монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм

4. Нельзя подавать электричество и прикасаться в электронным деталям без установленной стеклянной панели.

Использование дистанционного пульта управления.

1. Расстояние между пультом и выключателем не должно превышать 30 м

2. Если лампа не подключена к выключателю, то при синхронизации не будет воспроизведен звук.

Инструкция синхронизации малого дистанционного управления:

1. Удерживайте сенсор включения 5 секунд.

2. Отпустите после звукового сигнала.

3. Нажмите кнопку на пульте (например, кнопку А)

4. Звуковой сигнал информируют вас об успешном окончании синхронизации.

Примечание: 1. Для отмены синхронизации удерживайте нажатие 10 секунд. Двойной звуковой сигнал информирует об отмене синхронизации.

Функции малого дистанционного управления:

А) После синхронизации при использовании выключателей управление пультом осуществляется по следующей схеме:

Клавиши «А», «В», «С» включают и выключают свет по заданным зонам. Клавиша «D» выключает все зоны одним нажатием.

Б) При использовании пульта в диммируемых выключателях схема работы пульта следующая:

Клавиша «А» включает, «В» делает свет ярче, «С» приглушает свет, а клавиша « D » выключает.

Инструкция для диммируемого выключателя.

1. Коснитесь выключателя коротким

2. Удерживая прикосновение на кнопке регулируйте яркость лампы.

3. С помощью функции памяти выключатель запоминает яркость последнего включения

Примечание: Устройство применяется только для тех ламп, которые предназначены для использования светорегулятора. Максимальная мощность диммера 500W. Для данного вида выключателей нормально, если они немного нагреваются во включенном состоянии.

1. Данный тип выключателей работает только при наличии питания на L in проводе.

2. Лампа может быть подсоединена к любому проводу на выключателе (как L 1, так и L 2)/

3. соедините L к L , COM к COM , и один из L должен быть подключен к линии 220 v .

Как подключить сенсорный выключатель. Сенсорный выключатель света VL-C701R от Livolo с пультом дистанционного управления

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В одной из своих статей я рассказывал Вам про дистанционный выключатель света Сапфир-2503 , управляемый, как в ручную, так и с пульта управления.

Но сегодня Ваше внимание я хотел бы остановить на сенсорном выключателе VL-C701R серии Сlassic от компании Livolo с аналогичными функциями. Правда, у данного выключателя есть свои особенности и преимущества перед тем же Сапфиром-2503, о которых я и расскажу Вам в рамках данной статьи.

Самое первое, что бросается в глаза, так это приятный внешний вид со стеклянной прозрачной панелью. Это, в принципе, и стало основополагающим аспектом при выборе данного выключателя.

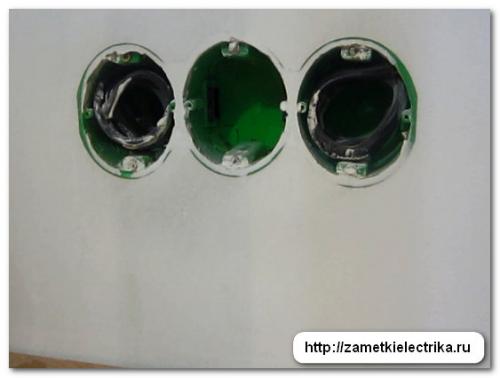

Дело в том, что на кухонном фартуке подготовлено место для установки выключателя, с помощью которого будет управляться одна из групп освещения кухни. Там же будут размещены розетки для кухонной техники.

Фартук на кухне планируется установить из стекла, поэтому при выборе выключателя мне и хотелось найти что-то с оригинальным и интересным дизайном.

И тут на просторах Интернета мне на глаза попался обзор сенсорного выключателя от Livolo. Вот я и решил приобрести его, а почему бы и нет?! Заодно и с Вами поделюсь информацией, вдруг Вы тоже решите установить себе что-нибудь из данной продукции?!

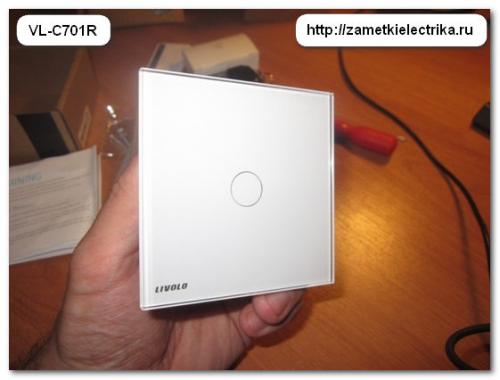

Для начала приобрел один сенсорный выключатель VL-C701R серии Classic, чтобы на нем проверить его заявленные функции и характеристики, ведь выключатель производится в Китае, а тут, как Вы все знаете, можно ожидать различного рода сюрпризы.

Итак, поехали.

Заказывал выключатель VL-C701R серии Classic в интернет-магазине Livolo (rulivolo.ru). Его стоимость на момент выхода статьи составила около 1130 рублей. Цены на площадке Алиэкспресс аналогичные, поэтому я и решил заказать именно здесь. Можете сами проверить! Из преимуществ я отметил бы следующее: русскоязычное описание товаров и поддержка при заказе, а также относительно быстрая доставка, которая в моем случае заняла чуть больше недели. С Китая (Алиэкспресс) пришлось бы ждать гораздо дольше.

Расшифровка:

• VL — это обозначение бренда Livolo
• C7 — серия (более модернизированная)
• 01 — количество управляемых линий (одна)
• R — радиоуправляемый (с пультом управления)

Технические характеристики:

• рабочее напряжение от 110 до 250 (В) частотой 50-60 (Гц)
• максимальная мощность не более 1000 (Вт)
• максимальный ток нагрузки не более 5 (А)
• количество переключений — 100 тыс.
• степень защиты корпуса IP20 (читайте про расшифровку всех кодов IP )
• температура эксплуатации от -30°С до +70°С

Габаритные размеры: 80х80х40 (мм).

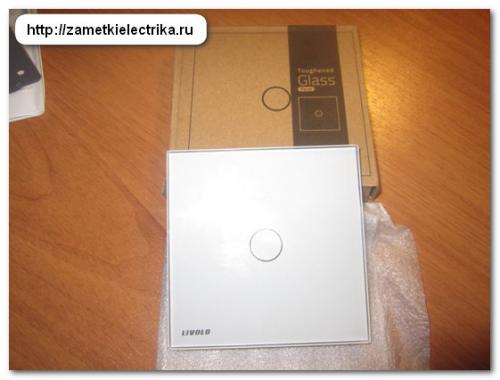

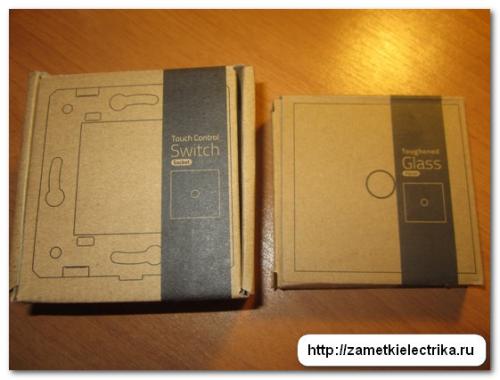

Получил выключатель я вот в таком картонном боксе, в котором размещались сразу две упаковки.

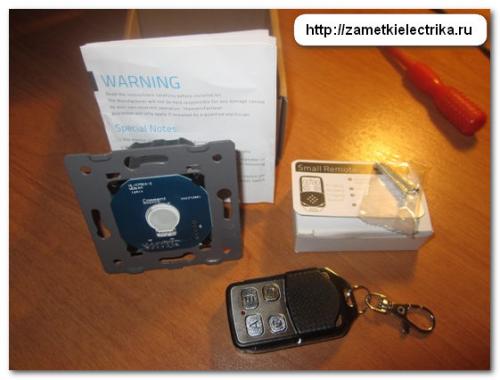

В одной упаковке находился сенсорный выключатель света VL-C701R с пультом управления VL-RMT-02 и руководством по эксплуатации (на англ. языке), а в другой — стеклянная панель.

Чем же данный выключатель так интересен?!

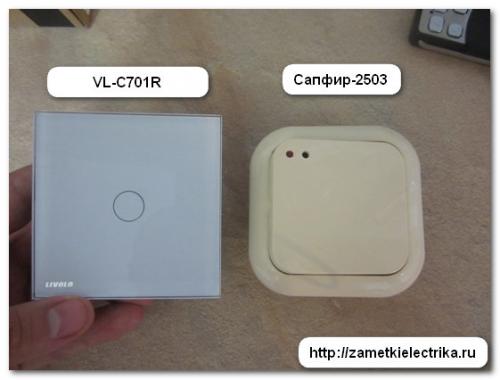

Как я уже говорил, это его внешний вид. По вкусу и цвету товарищей нет, но лично мне он нравится. По сравнению с тем же Сапфиром-2503 он смотрится гораздо интереснее и симпатичнее.

По цветовой гамме фон стеклянной панели выключателя можно заказать по своему усмотрению, правда выбор не особо огромен — всего 2 цвета: черный и белый.

С помощью сенсорного выключателя света VL-C701R можно управлять практически всеми типами ламп — это лампы накаливания, галогенные лампы, как на 220 (В), так и через понижающие трансформаторы 220/12 (В) , компактные люминесцентные лампы КЛЛ, люминесцентные лампы дневного света,  светодиодные лампы и светодиодные ленты.

Правда, есть один нюанс, который относится к светодиодным и люминесцентным лампам, а также к светодиодным лентам. Если их мощность будет составлять от 3 до 18 (Вт), то перечисленные лампы в выключенном положении выключателя могут все же мигать. Эта проблема решается уже известными методами , например, производитель рекомендует в таком случае установить параллельно лампе резистор номиналом 33 (кОм) мощностью 10 (Вт).

Сенсорный выключатель VL-C701R можно применять и не только для управления освещением — с таким же успехом к выходным контактам можно подключить другую нагрузку, например, привод жалюзей или ворот, вентилятор, обогреватель, электромагнитные клапаны для полива воды и прочие разные устройства. Естественно, что если подключаемая нагрузка превышает мощность выходных контактов выключателя, то в схему необходимо будет добавить контактор. Почитайте некоторые мои статьи о контакторах:

• устройство и принцип действия контактора ПМЛ-1100
• устройство и принцип работы модульного контактора КМ-40

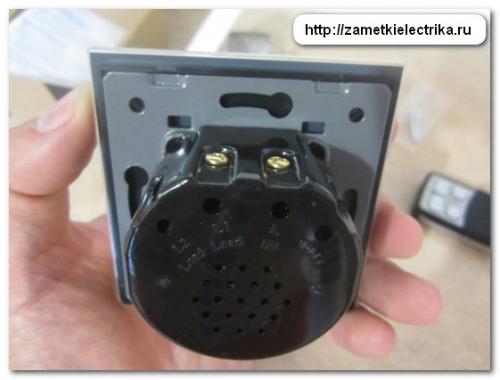

Внешне, сборка выключателя выглядит достаточно аккуратной и качественной. С обратной стороны корпус сенсорного выключателя VL-C701R выполнен из термостойкого пластика с латунными клеммами для подключения жил проводов и кабелей.

Подключение сенсорного выключателя VL-C701R

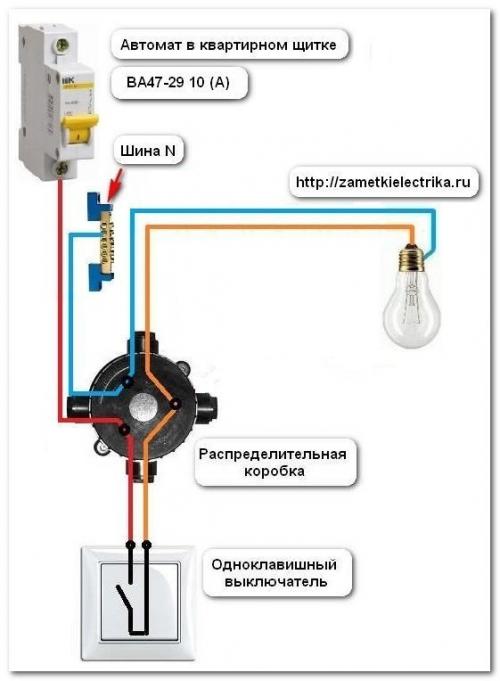

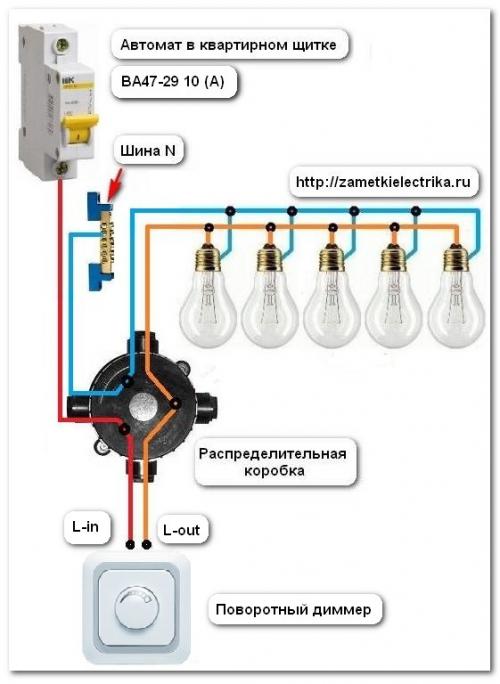

Подключается сенсорный выключатель VL-C701R по стандартной схеме, как обычный одноклавишный выключатель или диммер (светорегулятор) .

, белая жила — это фаза L, синяя — ноль N, а желто-зеленая — защитный проводник РЕ.

Источник: https://remont.ru-best.com/dizayn/kak-podklyuchit-sensornyy-vyklyuchatel-kak-podklyuchit-dvuhklavishnyy-sensornyy-vyklyuchatel

Настольная лампа с включением от прикосновения ремонт. Ремонт сенсорного выключателя светильника

Тема: Можно ли отремонтировать сенсорный светильник, если полетела микросхема?

Опции темы

Поиск по теме

Нам подарили друзья лет шесть назад сенсорный светильник. Нам он очень нравился, так как был удобный. Было три положения и он постепенно загорался от прикосновения руки. а вот недавно смолался. Один знакомый посмотрел его и сказал, что полетела микросхема. Кто разбирается, можно ли отремонтировать сенсорный светильник, если полетела микросхема, чтобы он остался сенсорным?

( Зарегистрированные посетители не видят эту рекламу — регистрация )

Отремонтировать можно, тем более, что Вы сами указали где неисправность. Предположу, что там кроме этой микросхемы ничего больше по сути и нет, то — есть нечему больше ломаться. Поменяйте микросхему и может Ваш сенсорный светильник снова заработает.

Можно отремонтировать все, что захотите. В Вашем случае следует не забывать о том, выгодно это будет или нет. Ведь микросхема также стоит денег. Ее Вам нужно будет найти, заменить, если Вы еще знаете, как это сделать. Одним словом потратить предостаточно времени. Купите лучше новый светильник. По деньгам будет одно и то же.

Если накрылся (пробит) симистор, то померла и схема. Плата от обычного димера восстановит работоспособность светильника, но это будет не то. Обратитесь к знающему человеку, пусть соберет вам сенсорный регулятор на нашей БИС 145АП2. Или на рынке поспрашивайте. Раньше много было по сотне за штуку. Работает как часы: при кратком прикосновении включает и выключает светильник, а при удержании руки плавно регулируется яркость. Выбранное состояние запоминается.

Сенсорное управление вообще очень быстро выходит из строя, и отремонтировать его не представляется возможным. Вряд ли вам удастся найти такую же запчасть, которая у вас испортилась, чтобы заменить ее.

Как работает сенсорный выключатель. Принцип работы сенсорного выключателя света

Сенсорные выключатели: разновидности, устройство, схемы

Внешне сенсорный выключатель света похож на кристаллическую панель с разметкой. Бытовые модели, используемые в сетях 220 вольт, могут отличаться по цвету, форме, фактуре поверхности. В последнее время сенсорные выключатели все чаще применяют для:

• Подключения бра
• Управления элементами подсветки многоуровневых потолков
• Регулировки основного освещения в квартире

Устройства разных типов могут реагировать на:

• Прикосновение пальца к рабочей поверхности
• Приближение руки к сенсору
• Другие изменения условий в комнате (температура, движение, звук, время)

Разновидности

Сенсорный выключатель может быть оснащен дополнительными функциями, его конструкция бывает основана на разных принципах действия. Стоит обозначить 4 популярные модификации:

1. С пультом ДУ. Удобно использовать для управления бра, светодиодной лентой и т. д.
2. Емкостной. Реагирует на легкое прикосновение. Такое устройство можно сделать своими руками, об этом немного ниже.
3. С таймером. Помогает экономить на электричестве, отключая свет, когда в квартире никого нет.
4. Бесконтактный. Реагирует на определенные особенности обстановки: звук, изменения уровня освещенности, перепад температур, движение.

Каждую из разновидностей можно оборудовать диммером. С его помощью регулируется яркость освещения в комнате.

Устройство сенсорного выключателя

Вне зависимости от принципа работы, сенсорные выключатели имеют одинаковое строение: все они состоят из четырех основных частей.

1. Лицевая поверхность. Иногда за ней устанавливают элемент подсветки.
2. Датчик. От его типа зависит принцип действия выключателя.
3. Коммутационная схема, преобразующая получаемый сенсором сигнал в электрический.
4. Корпус. Он может быть накладной (устанавливается снаружи), или с внутренним монтажом (встраивается в стену).

Модели с плавной регулировкой интенсивности освещения

Если требуется устройство, позволяющее изменять уровень яркости постепенно, стоит обратить внимание на сенсорные выключатели с диммерами.

Некоторые такие приспособления могут регулироваться с помощью пульта ДУ. Не вставая с кресла можно настраивать яркость бра или светодиодной подсветки.
Сенсорный выключатель с этим устройством продлевает срок эксплуатации ламп накаливания, устраняя эффект резкой подачи напряжения.
Схемы подключения некоторых приборов требуют обязательного наличия блока питания или диммера. Такое устройство выключателя как нельзя лучше подходит для управления контуром светодиодной ленты.

Модели для монтажа светодиодной подсветки

Сенсорные выключатели для светодиодных лент, профилей также называют «диммерами». Они применяются и с другими устройствами, рассчитанными на питание от 12 В.
Диммеры позволяют не только включать или выключать отрезок светодиодной ленты, но и настраивать яркость.
Электронные устройства чаще всего бывают с сенсорным управлением. Их иногда включают в схемы устройства интерьерного LED-освещения для:

• Обустройства подъездов, лестничных пролетов
• Подчеркивания стиля дизайна квартиры
• Оборудования системы «Умный дом»

Многие из них не рассчитаны на 220 вольт, поэтому для бра и люстр нужно подключить отдельные устройства.

Емкостной датчик

Емкостные выключатели света являются более чувствительными. Принцип работы основан на существовании электростатического поля. Оно заполняет также пространство вокруг датчика. Когда емкость в этом поле изменяется (человек подносит руку к выключателю), сенсор срабатывает и включает бра или люстру.
В основе датчика лежит простой конденсатор. Два электрода на поверхности выключателя являются его обкладками. Когда к ним приближается физический объект, емкость конденсатора меняется. Это становится сигналом для включения света.
Каждой модели свойственны индивидуальные особенности. Чувствительность некоторых из них можно настроить в процессе установки.

Как подключить устройство

Каких-либо технических особенностей установки сенсорных выключателей в сети 220 вольт не существует. Могут меняться требования к выбору места.
Например:

• Если устройство поддерживает функцию управления пультом ДУ, то он должен быть виден с зоны отдыха
• Модели, реагирующие на изменение температуры, не следует располагать возле радиатора отопления

Отличаться может схема подключения выключателя для светодиодной ленты.
Важно помнить правила безопасности при работе с электричеством, отключать счетчик. Необходимо закрывать все оголенные провода с помощью изоляционной ленты.
Если прибор накладной, для его установки не придется делать углубление в стене. Процесс подключения такого устройства довольно прост. Каждый может сделать это своими руками.

Как сделать сенсорный датчик

Имея опыт работы с паяльником, и раздобыв некоторые детали, можно создать своими руками простой сенсорный выключатель, рассчитанный на работу в сети 220 вольт. Самая простая схема выглядит так:

Конденсатор C3 использовать не обязательно.

Не работает сенсор на светильнике. Нюансы сенсорных переключателей света

Привет, Пикабу! С недавнего времени работаю электромонтажником, и хочу поделиться случаем с этой самой работы. Возможно, кому-то будет полезно.

Значит, ситуация. Загородный дом, ремонт уже сделан, осталось занести мебель и можно въезжать. Однако, незадача, не работают сенсорные переходные выключатели света Livolo (как на фото из интернета):

Выясняем входные данные. Черновую проводку исполнял неизвестный иногородний ноунейм и сейчас не берёт трубку. Проекта так в глаза и не увидели, есть только инструкция к выключателю на английском и небольшое пояснение на русском. Приехали в первый день, что-то потыкались, попрозванивали, но ни капли жизни в китайскую технику так и не вдохнули. На следующий день бригадир доверяет эту задачу мне и сажает разбираться. Начинаю расследование.

Итак, что я знаю о проходных выключателях и чем они отличаются от обычных? Если обычный выключатель расцепляет фазный провод, то проходной даёт току как бы два пути на выбор. Поэтому к нему идут три провода: фазный и два обратно в скрутку, на другой переключатель. Ко второму приходят два этих провода и фазный, который уходит на светильник. Главное, что я усвоил из этого знания: выключатели цепляются последовательно . Окей, рисуем под это дело технологичную монтажную карту кабелей, основанную на физическом расположении частей в пространстве:

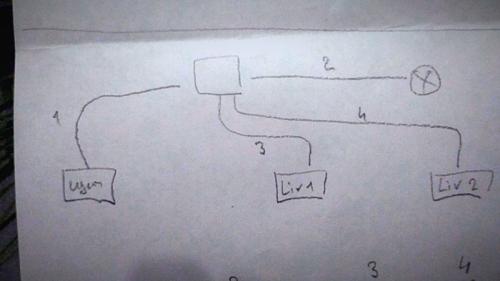

Квадрат по центру - коробка со скрутками. Согласно ранее проведённым исследованиям на Ютьюбе о монтаже скруток, пробуем понять как они собраны в распределительной коробке. И молимся, чтобы предыдущий электрик сделал всё правильно.

Получилась вот такая картина:

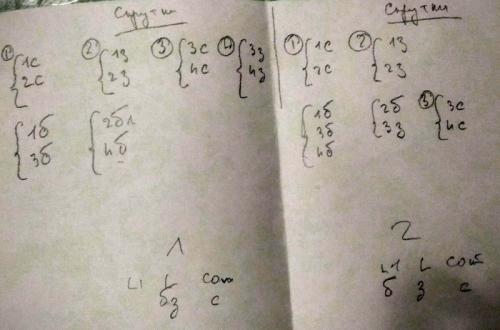

Что это всё значит? Подключение выполнено кабелем ВВГ 3х1,5 стандартных цветов: сине-белый (с), белый (б) и жёлто-зелёный (з). Номера кабелей согласно нашей высокоточной карты. Итак, первая струтка: ноль, который пошёл напрямую от распределительного щита на светильник. Вторая - земля, которая так же идёт на светильник. Третья и четвёртая - те самые два варианта прохождения тока между переключателями. Скрутки без номера это участки щит-переключатель и переключатель-светильник. Если всё правильно, то мультиметр это покажет, когда вернёмся на объект. Теперь изучим схему из инструкции.

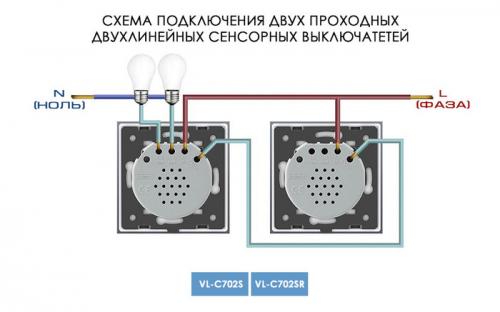

Вот она, опять же из интернета:

Разъёмы справа налево:

Com - соединение для сопряжение

L - приход фазы

L1, L2 - потребители

Земля (в него даже болт не был вставлен, так что без неё)

Что нам пытается сказать эта схема? А то, что если ты хочешь управлять светом из разных частей комнаты, то цепляй-ка ты нас, братан, параллельно . А ещё один проводок кинь, чтобы мы общались друг с другом. Сопрягались, что называется.

Интересно, давай пофантазируем какими должны быть скрутки в коробке в таком случае и сможем ли мы объегорить схему существующую.

Итак, что у нас тут. Ноль и земля идут сразу на светильник, три фазных провода скручиваются в единое целое, жёлто-зелёный провод до переключателя используем как фазный и кидаем на светильник (2б-3з), синий используем для соединения переключателей (com). В таком случае у нас получилась бы корректная схема, прям как производитель завещал. Но так как вскрывать новенькие стены, искать коробку и восстанавливать заводскую корректность было бы решением, мягко говоря, непрофессиональным, пришлось импровизировать.

Сопоставив скрутки и пораскинув мозгами решение пришло: использовать жёлто-зелёный провод как фазный и технологично вкрутить его в пару к белому фазному на фазном переключателе.

Что ж, приезжаем на объект, прозваниваем провода и, да, предыдущий электрик всё сделал правильно. Воплощаем задумку, сопряжаем переключатели и проблема решена.

С этими выключателями был ещё один момент: некоторые светильники беспорядочно мигали. Оказалось, что это были модели выключателей с функцией дистанционного управления и проблема устраняется сопряжением с пультом.

Прошу прощения за непростительную вырвиглазность высокотехнологичных схем расположения. Фоткал на тапок при плохом свете и докручивал в редакторе вк.

Эта история приоткрыла для меня мир ремонта. Я в очередной раз узрел, как далеки друг от друга проектировщики и исполнители. Даже в стильном и классном доме.

Спасибо за внимание.
