Экономичный режим работы газового котла. Выбираем экономичный газовый котел

Экономичный режим работы газового котла. Выбираем экономичный газовый котел

О минусах слишком мощного котла

Строительными правилами не рекомендуется установка котлов с полезной мощностью, которая значительно превышает мощность отопительной системы в доме или квартире.

Например, в сервисной инструкции двухконтурного котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3  кВт .) и 79,4% при работе с минимальной мощностью (8,5  кВт .) Представьте, как еще уменьшится КПД, если этому котлу придется работать с системой отопления мощностью, например 4  кВт .

Учтите, что отопительный котел в течении года большую часть времени работает с минимальной мощностью. Минимум 1/4 часть израсходованного на отопление газа будет буквально вылетать бесполезно в трубу. Это будет расплата за установку в доме двухконтурного котла — дешевого оборудования для отопления и ГВС.

Импульсный режим работы, тактование котла

Большая разница между мощностью газового котла и мощностью отопительных приборов, в числе прочих минусов, приводит к работе котла в импульсном режиме.

Избыточная цикличность, импульсивность работы или, как говорят в народе, «тактование котла»  проявляется в том, что котел производит тепловой энергии в единицу времени больше, чем способен принять менее мощный отопительный контур. Поэтому, температура воды на выходе из котла быстро растет и он отключается раньше, не успев нагреть радиаторы.

Горелка котла после включения быстро отключается по достижении заданной температуры в прямой трубе на выходе из котла. Но радиаторы при этом остаются не прогретыми до этой заданной температуры — нагретая в котле вода просто не успевает дойти до отопительных приборов.

Через короткое время циркуляционный насос подает в теплообменник, оставшуюся прохладной воду из обратного трубопровода системы отопления и горелка снова включается. Далее все повторяется снова.

Размером пламени (мощностью горелки) в котле управляет электроника по сложному алгоритму, где учитывается и время от старта горелки, и величина температуры, и скорость изменения температуры в отопительном контуре, и разница температур в прямой и обратной трубе.

Всех тонкостей алгоритма регулирования я не знаю, но автоматика котла не обеспечивает его нормальную работу при мощности, ниже минимальной, которая указана в технической документации.

Тактование уменьшает срок службы котла и увеличивает расход газа

Любой человек, даже не будучи механиком и электриком, знает, что наиболее тяжелый режим работы для оборудования — это момент запуска, включения механического и электрического оборудования. В период пуска наблюдается наибольший износ, чаще всего происходят отказы в работе. Увеличение количества запусков в результате цикличности, больше всего съедает ресурс работы у весьма дорогостоящих частей котла — газового и трехходового клапанов, циркуляционного насоса, вентилятора отходящих газов.

Для зажигания в момент запуска, на горелку подается максимальное количество газа. Часть газа, до момента появления пламени, буквально улетает в трубу.  Постоянное «перезажигание» горелки еще больше увеличивает расход газа и снижает  КПД котла.

Работа в режиме «тактования» значительно уменьшает ресурс работы деталей котла, заметно снижает КПД.

Правильная работа напольного газового котла. Напольный газовый котел: устройство и принцип работы

Приветствую всех, кто читает эту статью! В ней я дам краткий обзор свойств напольных газовых котлов.

Исходя из них вы сможете принять решение о том стоит ли вам покупать такой отопительный аппарат для своего дома.

Начнем с того, что кратко опишем принципы его работы.

Принцип работы и устройство напольного газового котла

Внутри напольного газового котла происходит сжигание природного или сжиженного газа.

В результате чего при помощи теплообменника происходит нагревание теплоносителя в системе отопления (чаще всего это вода).

Камера сгорание в напольном газовом котле чаще всего открытая, что предполагает использование  дымохода  с естественной тягой и наличие приточной вентиляции в котельной.

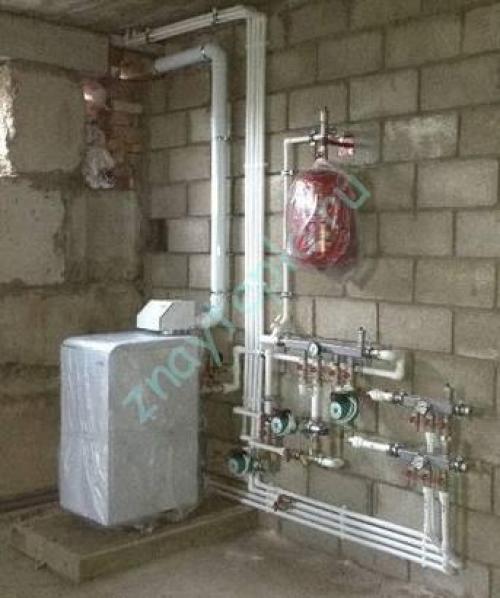

Котельная будет выглядеть примерно так, как показано ниже на рисунке:

Схема отопления напольного газового котла

Кроме этого, существуют напольные газовые котлы с принудительной тягой.

Это упрощает и удешевляет монтаж дымохода, но делает котел энергозависимым.

А это значит, что на случай отключений электричества необходимо будет докупить  источник бесперебойного питания  и аккумуляторы для него.

Напольный газовый котел с вентилятором

Что касается устройства напольных газовых котлов, то с некоторым приближением оно выглядит следующим образом:

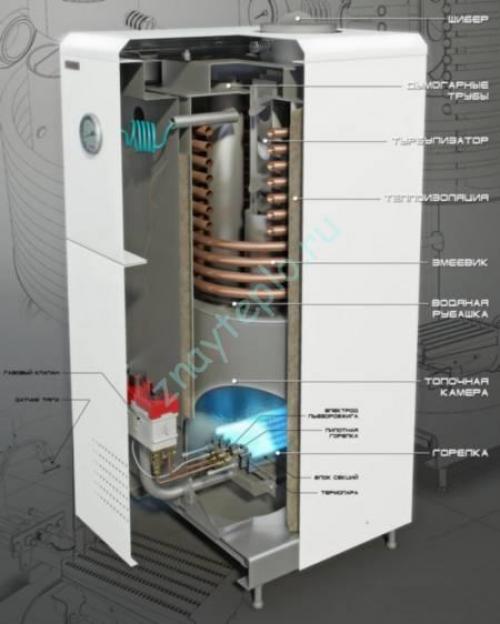

Устройство двухконтурного напольного газового котла

Выше на рисунке показан разрез двухконтурного напольного газового котла.

Это видно по наличию медного змеевика вокруг дымогарных труб, который и предназначен для приготовления санитарной горячей воды на протоке.

Помимо этого, существуют дорогие модели со встроенным бойлером, но для российского рынка это все еще экзотика.

Газовый котел ACV Delta PRO со встроенным бойлером косвенного нагрева

Вокруг топочной камеры и дымогарных труб расположена водяная рубашка. В ней и происходит тот самый теплообмен, о котором я писал выше.

А сам газ сжигается на горелке, расположенной внутри камеры сгорания.

Газ в горелку подается через специальный клапан, управляемый автоматикой.

Она в случае обрыва пламени отключает подачу газа и тем самым предотвращает взрыв.

Газовый напольный котел: преимущества и недостатки

Теперь поговорим о преимуществах и недостатках (хотя все относительно) по сравнению с настенными. Итак начнем!

Недостатки напольных газовых котлов будут такие:

• Меньший КПД по сравнению с настенными — действительно, напольные отопительные аппараты потребляют больше газа.
• Требуют отдельного помещения с приточной вентиляцией.
• Работают (чаще всего) на естественной тяге — то есть им нужен дымоход как у твердотопливного котла.
• Имеют больший вес и габариты, чем настенные.

А теперь расскажем об их преимуществах:

• Энергонезависимость (не для всех моделей) — для работы не нужно электричество. Очень ценное свойство, если в вашей местности периодически пропадает электроснабжение. Если такой котёл установлен в систему с естественной циркуляцией теплоносителя,  то можно не думать об установке источников бесперебойного питания. На системе с принудительной циркуляцией придется установить такой источник для поддержки работы циркуляционного насоса .
• Больший срок службы по сравнению с настенными — это связано с материалами из которых изготовлен отопительный аппарат. Например, у дорогих моделей напольных котлов теплообменник сделан из чугуна, который служит гораздо дольше чем медный. Теплообменник может быть сделан и из стали, но стенки у него все равно будут гораздо толще, чем у теплообменника в настенном котле.
• Некоторые модели могут иметь встроенный бойлер косвенного нагрева для приготовления горячей воды. Это конечно увеличивает цену, но экономит место в котельной и упрощает монтаж. Примером такого котла является модель фирмы ACV под названием Delta Pro.

Резюме статьи

Из всего вышесказанного сделаем следующий вывод — Если вы живете в частном доме в сельской местности, где нет проблем с газом и при этом у вас имеется в доме отдельное помещение для котельной, которое удовлетворяет всем требованиям, то напольный газовый котёл будет хорошим  долгосрочным решением.

На сегодняшний день их ассортимент велик и можно выбрать как дорогой иностранный с закрытой камерой сгорания, сложной автоматикой и даже встроенным бойлером косвенного нагрева, так и недорогой отечественный с открытой камерой сгорания  и простейшей автоматикой.

Последний вариант особенно хорош для деревень из-за простоты обслуживания и дешевизны запасных частей.

Ну а если вы живете в пределах городской черты и у вас отопление осуществляется газом, то стоит выбрать настенный вариант.

Он сэкономит вам место, которое вы сможете использовать для других ваших нужд.

При этом на самом котле экономить не стоит — дешевые котлы долго не служат из-за низкого качества теплообменников и других узлов.

Оптимальный режим работы котла. Оптимальная работа газового котла

Обслуживание газового котла с низкой производительностью обходится недешево. Поэтому любой, кто пользуется таким устройством, хочет найти оптимальный режим работы газового котла , при котором он будет обладать максимально возможным КПД (коэффициентом полезного действия) при минимальных затратах топлива. Особенно актуальной эта проблема становится в преддверии очередного отопительного сезона.

…

От каких факторов зависит работа газового котла?

На производительность газового котла влияют разные факторы. Если вы еще не купили данное устройство, а только планируете его приобрести, учтите, что главным условием для его установки является наличие централизованного газоснабжения. Некоторые считают, что смогут обойтись баллонным газом, но это существенно увеличит расходы. В этом случае лучше установить электроотопление.

Оптимальная работа  зависит от следующих критериев:

1. Конструкции котла – они могут быть одноконтурные, двухконтурные, навесные, напольные и т.д.
2. КПД – номинального и реального.
3. Правильной организации отопления в доме: мощность котла должна соответствовать площади обогреваемых помещений.
4. Техническое состояние оборудования.
5. Качества газа.

Теперь подробнее рассмотрим, как можно оптимизировать каждый из критериев, чтобы добиться максимальной производительности устройства.

Конструкция котла

Котлы бывают одноконтурные и двухконтурные. К первому придется докупать бойлер косвенного нагрева, чтобы он смог нагревать воду. Двухконтурный вариант предпочтительнее, так как он укомплектован всем необходимым для производства горячей воды и отопления дома. Для удобства использования приоритетным режимом в таком котле является подача горячего водоснабжения. Это значит, что при включении подачи воды, отопление прекращается.

…

Существуют настенные и напольные газовые котлы. Первые обладают меньшей мощностью и смогут обогреть только помещение площадью до 300 м². Если ваш дом больше, необходимо будет приобрести еще один навесной или напольный котел.

Номинальный и реальный КПД

В инструкции к любому газовому котлу указывается номинальный КПД, обычно он составляет 92-95%, у конденсационных моделей – около 108%. Однако реальный показатель обычно на 9-10% ниже. Еще больше снижает его наличие различных видов теплопотерь:

1. Физический недожег – этот показатель зависит от объема лишнего воздуха, находящегося в агрегате в процессе сжигания газа. Также на него влияет температура уходящих газов: чем она выше, тем ниже КПД котла.

1. Химический недожег – этот показатель колеблется в зависимости от объема окиси угарного газа, которая появляется от сгорания углерода.
2. Теплопотери, которые уходят через стенки котла.

Повысить реальное КПД устройства можно следующими способами:

1. Снижением показателя физического недожега с помощью регулярной чистки сажи на трубопроводе и уборки накипи с водяного контура.
2. Уменьшением количества лишнего воздуха путем установки ограничителя тяги на дымоходную трубу.

Увеличить КПД газового котла позволит замена дымохода на более инновационный. Большая часть традиционных отводных труб слишком зависят от погодных условий. На замену им пришел коаксиальный дымоход, который отличается стойкостью к температурным перепадам и способен повысить КПД, а также сэкономить топливо.

Чтобы точно рассчитать необходимую мощность котла для дома, следует учесть особенности сооружения, возможные тепловые потери через стены и перекрытия. Самостоятельно произвести данные расчеты достаточно сложно, поэтому лучше нанять специалиста, который сможет правильно определить оптимальную мощность котла.Современные модели газовых котлов оборудованы термодатчиками, термостатами и автоматической системой настройки режимов. Если у вашего котла нет такого оборудования, его можно приобрести в специализированном магазине и установить практически на любую модель. С помощью термостата можно выставить желаемую температуру в комнате, которую должен поддерживать газовый котел. В зависимости от нее теплоноситель будет нагреваться, и остывать с определенной частотой. Такой режим работы предусматривает автоматическую реакцию котла на перепады температуры на улице или в доме. К тому же на ночь целесообразно уменьшить тепло в помещении на 1-2°C. Таким образом, автоматика позволит минимизировать расход газа, и при этом будет поддерживать температуру в помещении на желаемом уровне.

Выбор режима работы котла для экономии газа. Экономичный режим работы газового котла

Есть такое понятие как экономичный режим работы газового котла, то есть режим, в котором котел экономит топливо. Давайте попробуем разобраться, что это такое, с чем его едят и как этого достигнуть. Как мы уже писали выше, котел в основном должен «пахать» примерно на 70-75% максимальной мощности (в оптимальном режиме) Плюс к этому, большинство котлов, как правило, ориентируются на температуру теплоносителя, до которой его прогревают. То есть, вы выставляете температуру теплоносителя, которую котел должен держать (грубое описание) -  это обычный режим работы котла .

Но что делать, если на улице то выглянет солнце, то подует ветер? Фактически в доме становится то теплее, то прохладнее. Не сильно, но все же. Так вот, если дополнительно установить систему обратной связи с котлом — датчики температуры, программатор (комнатный термостат) — и при помощи автоматики настроить автоматическую подстройку режима (в некоторых котлах такая система идет сразу с котлом, но и отдельно ее можно купить и установить — не проблема), то котел станет более адекватно реагировать на перепады температуры на улице и реже включаться в моменты когда в доме и так тепло, несмотря на то, что температура теплоносителя уже упала ниже определенно планки. Плюс к вышеописанному, нужно настроить пониженную температуру на ночь — это и будет экономичным режимом работы газового котла .

Такая система — программатор плюс датчики в хорошо утепленном доме поможет сэкономить до 20% энергоресурсов .

Экономичный режим работы газового конденсационного котла. Устройство и принцип работы конденсационных газовых котлов

Конструктивно конденсационный котёл на газу не слишком-то отличается от обычного (конвекционного) котлоагрегата, но некоторые изменения всё же есть.

Особенности внутреннего устройства (узлов) конденсационного котла :

• закрытая камера сгорания – оснащается вентилятором для принудительной подачи воздуха и модулируемой горелкой с диапазоном мощности 20–100 %, что в сумме даёт возможность точно контролировать температуру отработанных газов;
• регулируемый циркуляционный насос – позволяет гибко подстраивать силу напора теплоносителя под заданные гидравлические и температурные параметры, т. к. это очень важно, когда система отопления работает в режиме неполной нагрузки;
• дополнительный теплообменник – служит для охлаждения парогазовой смеси до точки росы, из которой на стенках образуется конденсат и аккумулируется тепло, повторно направляемое на прогрев теплоносителя в первичном теплообменнике.

Дополнительный теплообменник неизбежно подвергается действию конденсата, который вопреки распространённому мнению представляет собой не воду, а едкую кислотную жидкость (pH=2,5–5,0). Поэтому для него используются только химически стойкие металлы – нержавеющая сталь и сплав алюминия с кремнием (силумин).

При этом лучше выбрать литые изделия, ведь любой шов, будь в нём хоть самый мелкий сварочный изъян, уже считается потенциальным очагом коррозии.

Принцип работы обычного конвекционного (КПД 88-92%) и конденсационного (КПД 104-109%) газовых котлов.

• продукты сгорания, пройдя через основной теплообменник, поступают для охлаждения на вторичный теплообменник, по которому движется остывшая вода;
• пройдя через него, дым тоже остывает до температуры ниже росообразования (56–57 °C), вследствие чего его водяные пары начинают оседать в виде конденсата;
• выделившееся тепло используется для предварительного разогрева линии «обратки», а температура газов, поступающих в дымоход, снижается (40–60 °C).

Таким образом, главное отличие «конденсационников» от конвекционных котлов заключается в том, что они используют скрытую теплоту для разогрева воды ещё до подачи в основной теплообменник. В результате для достижения комфортной температуры им нужно тратить на 15–25 % меньше топлива – экономия очевидна.

Какую температуру выставить на газовом котле. Котел Бакси максимальная температура отопления: нужно ли ее выставлять

Оптимальные настройки температуры для газового котла без разницы температур в комнатах

Низкие и высокие значения температур обогревательного котла

Настройка экономичного режима

Актуальная температурная норма для воздуха в помещении

Как задать значение температуры

Разновидности котлов

Конструкция котла

Диагностика газового котла

Шаги подключения котла Бакси к коммуникациям

Коротко о главном

Приобретение газового котла – выход из ситуации, если необходимо установить систему отопления в доме для создания благоприятных условия для проживания в нем. Одна из марок котлов – Baxi – стала довольно популярной среди покупателей. И многие из них интересуются, какова максимальная температура теплоносителя котла Бакси, и нужно ли выставлять ее для обеспечения достаточного прогрева помещения.

Панель управления

Оптимальные настройки температуры для газового котла без разницы температур в комнатах

Котел можно настроить так, чтобы температура во всех помещениях была одинаковой. Если температура на улице опускается до -9 °С, на котле можно выставить значение, равное 40-50 °С, чтобы воздух в комнате прогрелся до 22-25 °С.

Низкие и высокие значения температур обогревательного котла

Температуру газовых котлов можно регулировать в пределах 30-90 °С. Значение 40 °С считается неэкономичным режимом, так как происходит постоянный недогрев жидкости, из-за чего циркуляционный насос всегда находится во включенном состоянии. Это в свою очередь приводит к повышению расхода газа.

Чуть менее экономичный режим требует установки значения 50 °С. Расход газа может уменьшиться, но насос продолжит работать длительное время, что повысит траты на электроэнергию.

Как правильно отапливать дом газовым котлом. Плюсы и минусы газового отопления

Достоинствами отопления дома газом являются:

1. Цена самого газа. Она является наиболее адекватной исходя из трудозатрат на отопление.
2. Низкие потери. Газовое отопление гарантирует, что 80-90% вырабатываемого им тепла пойдёт на обогрев вашего дома, а не будет бесполезно расходоваться.
3. Несмотря на небольшой размер оборудования, оно способно отапливать большие помещения.
4. Агрегат бесшумен и не требует особого ухода. Система автономна и сама может поддерживать необходимую температуру, так что вам не придётся постоянно следить за ним.
5. От газового котла нет грязи.
6. Двухконтурные газовые котлы не только обогревают дом, но и поставляют горячую воду.
7. Газгольдеры, в которых содержится газ, считаются безопасными для человека.

Как видим, приобрести такую систему отопления вполне выгодно. Но нельзя забывать и о недостатках, которые есть у любого вида отопления.

Пожалуй, при приобретении котла не стоит забывать о том, что:

1. Автономность системы зачастую обеспечивается за счёт электроэнергии. Поэтому в случае её перебоев или неисправностей, работа котла прекратится, собьётся. Электричество создаёт тягу, необходимую наносам закрытого типа, отвечает за циркуляцию воды. Если его отключат, например, зимой, то велика вероятность застоя.
2. Автономность системы приобретается за немалые деньги, которые могут доходить до нескольких сотен тысяч.
3. Помещение должно быть проветриваемо, иметь дымоход. Это необходимо для вывода отработанных газов. Касается больше газовых агрегатов открытого типа
4. При приобретении газового отопления нужно придерживаться особенностей климата вашей местности. Суровые морозы не переживут котлы европейских марок, так как они не заточены под резкие перепады российских температур.
5. Изношенность горелки понижает КПД газового котла. Но это скорее не минус, а то, что следует иметь в виду.
