Проходной выключатель из обычного. 1 Подключение двух проходных одноклавишных выключателей.
Проходной выключатель из обычного. 1 Подключение двух проходных одноклавишных выключателей.
Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:
Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.
Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

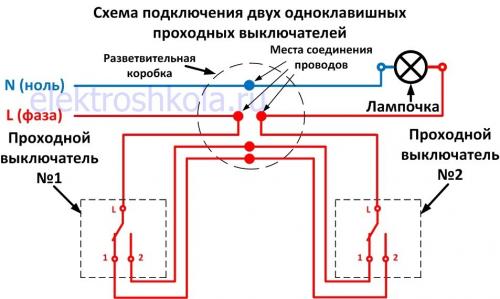

Схема подключения проходного выключателя:

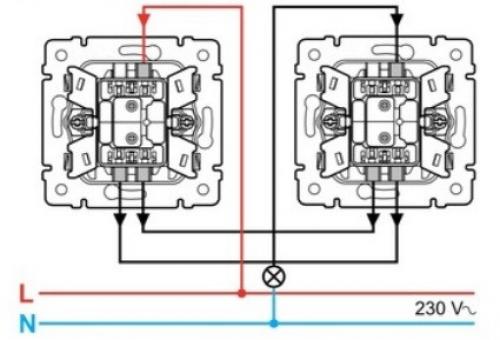

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:
Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:
Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя ) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями .
Два обычных выключателя на одну лампу. Схема проходного выключателя с двух мест
Электросхема ПВ
На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей . Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.
На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

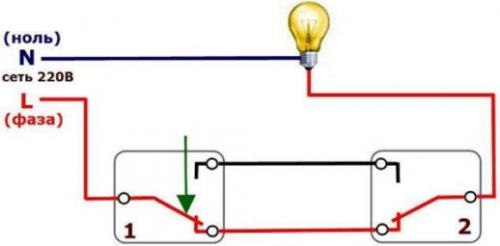

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.
Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.
Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:
- Если оба переключателя включены — источник освещения активен;
- Если один из переключателей включен — источник освещения активен.
- Оба переключателя выключены — источник освещения неактивен.
Проходной выключатель 4 точки. Проходной и перекрестный выключатель: разбираем схемы подключения
Многим из вас наверно знакома ситуация, когда придя вечером домой, вы заходите в тёмный коридор и включаете свет. Включив освещение в комнате, вам необходимо вернуться к входу, чтобы выключить свет в коридоре. Маленькое неудобство, но и его можно устранить.
А если коридор длинный? А если вам приходится ночью подниматься на второй этаж, а выключатель только на первом этаже? Выбор невелик: или идти в потёмках, либо оставлять дежурный свет на всю ночь.
Существует третий вариант – установить выключатели света в начале и в конце вашего пути. Как это сделать, вы узнаете из данной статьи.
Проходной и перекрестный выключатель
Обычный выключатель способен только замкнуть или разомкнуть электрическую цепь. Но этого недостаточно для обустройства управления освещением из двух и более разных точек.
Для этих целей используются проходные выключатели, которые еще называют переключателями. С их помощью не только разрывают электрическую цепь, но и переключают потребители тока с одной линии на другую.
В конструкции проходного выключателя предусмотрено два неподвижных контакта и один подвижный, который коммутирует свой проводник с одним из контактов. Понять устройство и принцип работы переключателя можно из рисунка 1. Проходные выключатели всегда работают в паре.

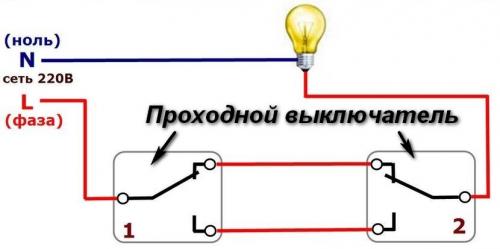

Рисунок 1. Схема, объясняющая работу проходных выключателей
Эта схема прекрасно иллюстрирует принцип работы переключателей. Они замыкают цепь лишь тогда, когда оба контакта находятся в одинаковом положении – соединяют либо верхний (на схеме), либо нижний проводник.
Для того, чтобы выключить свет – достаточно перекоммутировать любой из выключателей. Когда контакты окажутся в различных положениях – цепь будет разорвана. Включение света также выполняется любым переключателем.
Таким образом, если проходные выключатели разнести в разные концы коридора, то управлять освещением можно, не зависимо от того, в какой части этого помещения вы находитесь.
Рассматриваемая схема эффективно работает, но с точки зрения экономии проводки, она не рациональна, так как приходится прокладывать дополнительный двужильный провод для соединения контактов переключателя. В длинном коридоре такая расточительность может быть ощутимой. Ниже я предоставлю вам более экономичную, простую схему.
Перекрёстный выключатель
Как быть, если ваша комната находится посредине длинного коридора?
Оказывается, такая возможность существует. Для этого необходимо приобрести перекрёстный (реверсивный) выключатель. Принцип его работы понятен из схемы на рисунке 2. У этого устройства не один, а два подвижных контакта, которые коммутируют линии между проходными выключателями. Они связанные между собой.

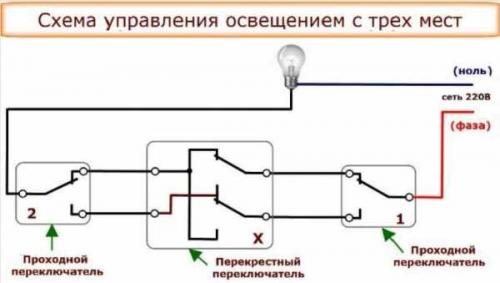

Рисунок 2. Схема управления освещением с трёх мест
Установив перекрёстный выключатель в нужной точке, например, у дверей своей комнаты, вы сможете управлять освещением из этой третьей точки. Существует схема включения освещения с четырёх и более точек (рис. 3).
Эта схема полезна для обустройства освещения:
- в длинных коридорах, с которых имеются входы в отдельные комнаты;
- на маршевых пролётах между этажами;
- у кроваток в детских спальных комнатах, что позволит детям независимо включать/выключать свет;
- в частных домах, для удобства управления уличным освещением и т.п.

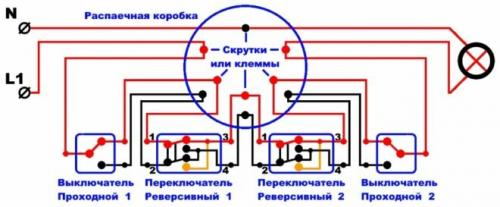

Рисунок 3. схема управления освещением из четырёх точек
Простая экономная схема
Обратите внимание, что переходные выключатели подключены немного необычно (рис. 4). В пролёте между ними нет соединительных проводов. Каждый выключатель запитан из отдельной распределительной коробки. Количество лампочек не ограничено.

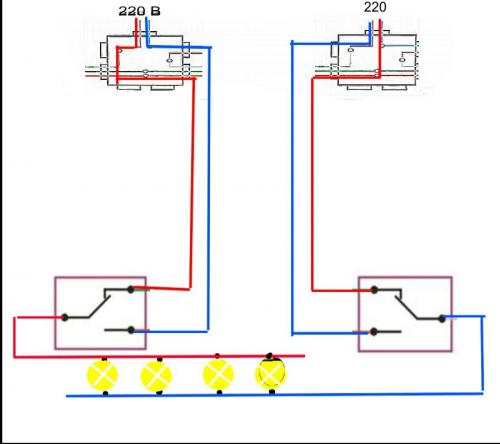

Рисунок 4. Экономная схема
Данный способ подключения полезен в следующих случаях:
- Если в концах коридора, на маршевых пролётах и т. стоят распределительные коробки (обычно так бывает).
- Когда уже установлено обычное освещение, а вам требуется переоборудовать его для управления из двух точек.
При переоборудовании вам не потребуется демонтаж проводки между лампочками. Достаточно фазный провод от ближайшей лампочки протянуть до одного переходного выключателя, а нулевой кабель от последней лампочки соединить с другим переключателем (согласно схеме).
Неподвижные контакты соединить с фазой и нейтралью, взятыми из распределительных коробок. Последовательность не имеет значения – главное, чтобы одним проводом от лампочек не соединить клеммы подвижных контактов.
Если изоляция маркирована цветом, то к разным выключателям (к подвижным контактам) подсоединяйте разные цвета. При отсутствии цветовой маркировки необходимо определить каждый провод с помощью тестера.
