Водяные теплые полы сложнее в монтаже, чем электрические, зато гораздо экономичнее. Главное – правильно спроектировать систему, подобрать наилучшие материалы и грамотно провести монтаж.

Монтаж теплого пола требует квалификации и опыта, но конечный результат того стоит. Система позволяет экономить на отоплении до 20−30% ресурсов, т.к. температура воды в трубах относительно невысокая – 30-50 градусов. При этом обеспечивается равномерный и качественный прогрев всего помещения

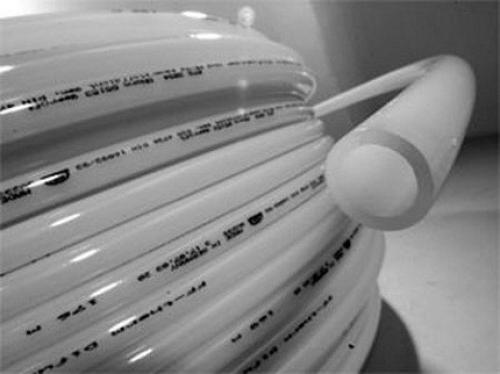

Современный стройрынок обширен, в ассортименте множество видов труб, которые можно использовать для монтажа систем отопления.

Выбирая, нужно учитывать такие факторы:

• прочность и долговечность;
• теплопроводность;
• эксплуатационные характеристики;
• особенности монтажа;
• соотношение цена-качество;
• репутация производителя.

Материалы для изготовления труб используются самые разнообразные. Популярны бюджетные металлопластиковые, полипропиленовые изделия и более дорогие медные. Внешний диаметр труб составляет обычно 16-18 мм.

Подбирать следует трубы, предназначенные для отопления, а не для водоснабжения. Что касается торговых марок, то стоит доверять проверенным брендам с хорошей репутацией. При этом важно покупать оригинальную продукцию, проверять у продавцов наличие сертификатов, чтобы не приобрести подделку.

Тёплый пол водяной от газового котла в доме. Как выбирать котел?

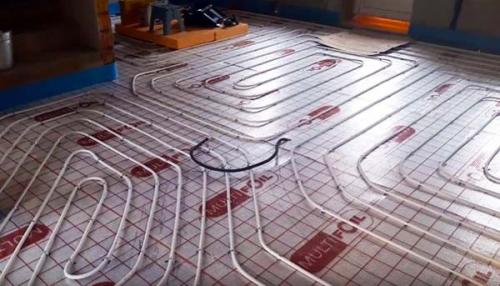

Отопительный агрегат для частного дома хозяева обычно подбирают по выгоде от использования какого-либо энергоносителя из тех, что есть в наличии. Этот подход – правильный, его и надо придерживаться при выборе котла для теплых полов (ТП). То есть, подбирая подходящий отопитель, нужно учитывать следующие факторы:

• какой энергоноситель наиболее выгоден;
• какая необходима тепловая мощность;
• как в регионе проживания поставляется электричество, часты ли отключения;
• комфорт при эксплуатации, в том числе простота обслуживания;
• насколько легко будущий источник тепла стыкуется с контурами напольного обогрева.

В контексте данной статьи особый интерес представляет последний пункт. Дело в том, что ни один производитель не выпускает специальные котлы для теплого пола. В некоторых моделях газовых теплогенераторов можно встретить лишь функцию работы с водяными теплыми полами и не более того.

Основное отличие радиаторной системы отопления от напольных греющих контуров заключается в температуре теплоносителя. Для подачи в радиаторы вода греется максимум до 85 °С, в то время как в трубах водяных полов она не должна превышать 55 °С.

Оптимальный температурный график в системе обогрева полов составляет 35—45 °С на подаче и 25—35 °С в обратном трубопроводе. Если в отоплении дома участвует теплый пол и радиаторы, снабжаемые нагретой водой от одного котла, то на выбор теплогенератора это не влияет. Другой вопрос, когда батареи не предусматриваются, а котельная установка должна обслуживать только низкотемпературную напольную систему отопления.

Не всякий источник тепла способен поддерживать температуру теплоносителя 30—40 °С. Вопрос решается с помощью различных способов обвязки отопительного агрегата. Сложность стыковки зависит от разновидности применяемого котла для теплого водяного пола:

• газовый настенный или напольный;
• электрический;
• твердотопливный;
• автоматический пеллетный или угольный.

Насколько совместимы эти котлы с теплыми полами и как их правильно подключить, рассмотрим по отдельности для каждой из разновидностей.

Тёплый пол своими руками водяной подсоединён к отоплению. Коллектор – монтаж и подключение

Именно с обустройства коллектора начинается монтаж водяного теплого пола. Для начала выберите место расположения коллекторного шкафа. Он будет занимать на стене примерно четверть квадратного метра по площади и иметь толщину 12-15 см. Шкаф может быть установлен на самой стене или же быть вмонтированным в нее.

В шкаф заводятся подающая (для нагретой воды), и возвратные (для отдавшей тепло воды) трубы. Они подключаются с помощью фитингов или переходников, если диаметры у коллектора не соответствуют размеру подводящих и возвратных труб. Таким образом будет организована подача теплоносителя к системе теплого пола.

Между трубами коллектора и трубопровода устанавливается запорный кран, предназначенный перекрывать воду на время ремонта. С противоположной стороны коллектора обязательно нужно установить кран для слива теплоносителя.

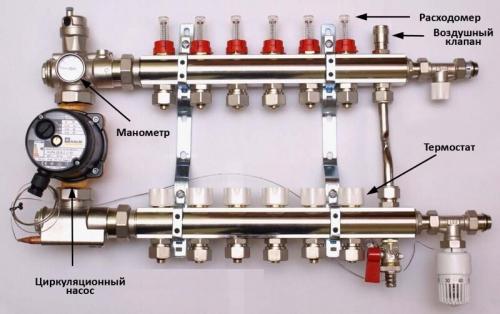

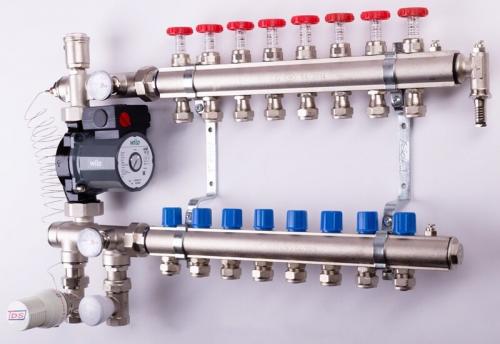

Как выглядит коллектор в сборе

Описание основных узлов коллектора для водяного теплого пола

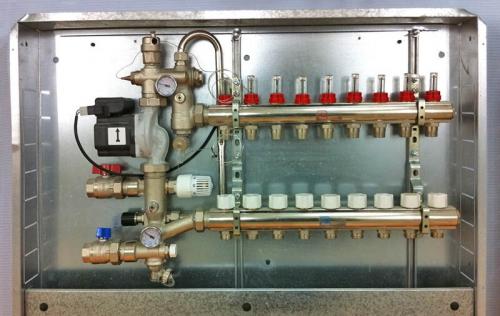

Коллекторный шкаф

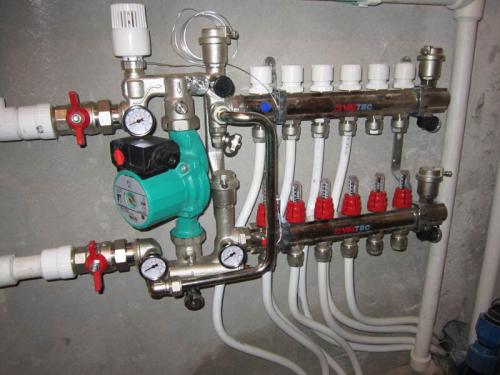

Подключение труб к коллектору

Система устройства коллектора – это вопрос, требующий отдельного изучения. Следует только заметить, что для того, чтобы равномерность и интенсивность нагрева теплого пола регулировалась, вам придется установить вентили, а возможно даже и смеситель.

Если же вы не испытываете проблем с финансами, то вопрос с коллектором можно решить гораздо проще – купить готовый коллектор для водяного пола в магазине. В его комплекте обычно уже находятся все необходимые детали для монтажа. Готовые коллекторы бывают разные, они могут быть предназначены для одной или нескольких комнат и для различных схем укладки теплого пола. Они будут оснащены различным количеством выходов для присоединения труб в коллекторе в зависимости от назначения.

К примеру, если вы планируете устанавливать коллектор на две комнаты, при одной схеме укладки в каждой коллектор должен иметь две пары труб (по одной на каждую комнату). А если в планах организовать по две схемы укладки в каждой комнате, коллектор должен иметь в два раза больше подводящих и возвратных труб (уже по две пары на комнату).

Теплый пол может быть подсоединен к системе центрального отопления. В этом случае вам не потребуется устанавливать насос для подкачки. Если же, вы планируете подсоединение к автономной системе, то для обеспечения циркуляции воды вам понадобится встраивать в систему насос.

Расчет длины контура водяного теплого пола. Как рассчитать расход трубы

Чтобы определить, сколько расходного материала потребуется для организации системы обогрева в каждом отдельном помещении, необходимо произвести расчет по следующей формуле:

L=S/N*1,1, что означает следующее:

• L обозначает длину трубы;
• S – это показатель, определяющий площадь комнаты;
• N – это расстояние между петлями системы;
• 1,1 – это коэффициент, равный 10%, и обозначающий дополнительный расход трубы на повороты.

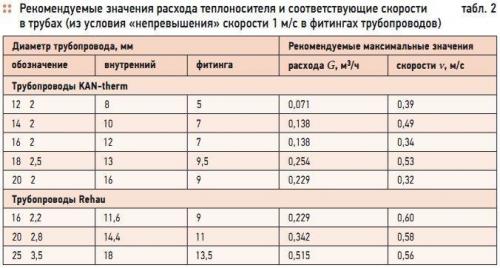

Рекомендуемые значения расхода теплоносителя и соответствующие скорости в трубах

Так как оба конца контура подключаются к коллектору, располагаемому на стене, в расчет должна включаться и длина подводящего участка – отрезка, идущего от коллектора до разводки водяного теплого пола.

Расчет полезной площади помещения следует производить, придерживаясь определенных правил:

• Если в комнате планируется установить массивную мебель, то под нее трубу укладывать не нужно. В противном случае не получится рассчитать оптимальный расход энергопотребления. К тому же обогрев не лучшим образом скажется и на самой мебели.
• Расстояние от контура до стен и межкомнатных перегородок должно составлять 30 см.

Монтаж водяного теплого пола

После того, как удалось рассчитать полезную площадь, можно производить основной расчет, учтя и остальные требования. Чтобы понять, сколько требуется материала, можно воспользоваться наглядным примером, в качестве которого рассматривается помещение с полезной площадью 18 м², длиной подводящего участка 5 м (если учитывать, что к нему будут подключены оба конца, то получится 10 м), а также шагом укладки, равном 15 см или 0,15 м.

Итого: 18/0,15*1,1+10=142 м.

Увеличение расстояния между петлями приводит к сокращению количества расходного материала в процессе монтажа водяного теплого пола. В целом расчет этого показателя производится согласно плану, который составляется на первоначальном этапе работ.

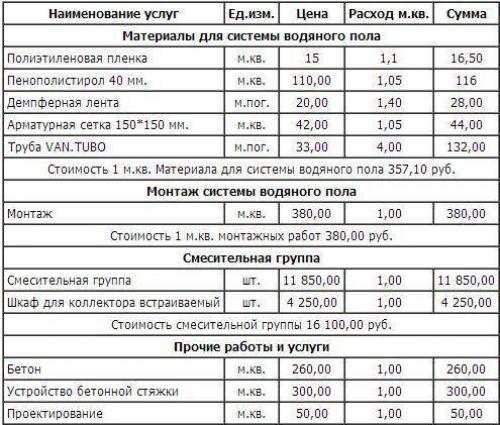

Расчет стоимости теплого пола

Расход трубы на 1 м² рассчитывается, исходя из расстояния между петлями.

• При расстоянии, равном 10 см, этот параметр составит 10 м п.;
• Если этот показатель увеличивается до 15 см, количество расходного материала уменьшается до 6,7 м п.;
• 20 см – 5 м п.;
• 25 см – 4 м п.;
• При максимальном расстоянии в 30 см – 3,4 м п.

Источник: https://dachnayazhizn.info/novosti/remont-teplogo-vodyanogo-pola-kak-ustranit-imeyushchiesya-povrezhdeniya

Расчет трубы для теплого пола водяного калькулятор онлайн. Калькулятор расчета длины контура водяного теплого пола

Подогрев поверхности пола – это один из наиболее эффективных и рентабельных способов отопления помещений. Если судить с позиций эксплуатационных расходов, то водяной «теплый пол» выглядит предпочтительнее, особенно в том случае, если в доме уже имеется система водяного отопления. Поэтому, несмотря на достаточно высокую сложность монтажа и отладки водяного подогрева, часто выбирают именно его.

Калькулятор расчета длины контура водяного теплого пола

Работа над водяным «теплым полом» начинается с его проектирования и проведения расчетов. И одним из важнейших параметров станет длина труб в прокладываемом контуре. Дело здесь не только, да и не столько в расходах на материал – важно добиться того, чтобы длина контура не превышала допустимых максимальных значений, иначе работоспособность и эффективность системы – не гарантируется. Помочь с необходимыми вычислениями сможет калькулятор расчета длины контура водяного теплого пола, размещенный ниже.

Несколько необходимых разъяснений по работе с калькулятором — приведены под ним.

Калькулятор расчета длины контура водяного теплого пола

Пояснения по проведению расчетов длины контура

Существует немало схем укладки труб контуров водяного «теплого пола». Одним из основополагающих параметров является шаг укладки, то есть расстояние между соседними параллельными петлями, как показано на иллюстрации.

Цены на теплый пол

теплый пол

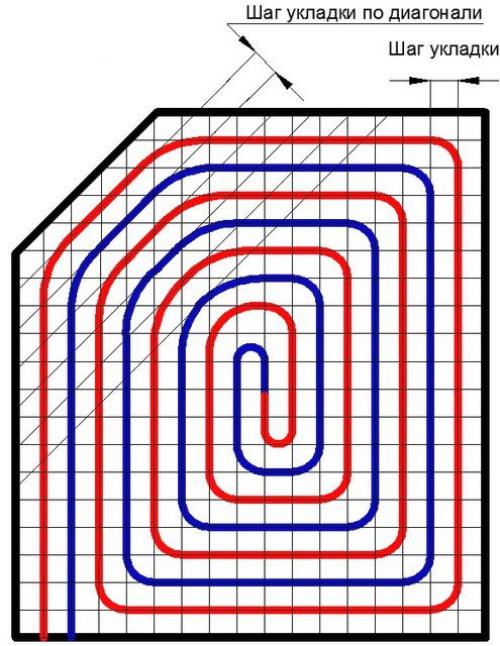

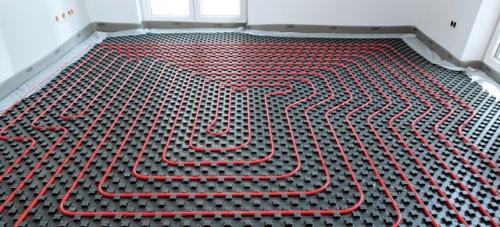

Иллюстрация наглядно показывает, что такое шаг укладки.

Очевидно, что чем меньше шаг, тем больше будет теплоотдача от уложенного контура. Но одновременно с этим будет расти и длина трубы, необходимая для реализации такой схемы.

Обычно шаг выбирается от 100 мм (в том случае, если «теплый пол» становится основным источником обогрева помещений) до 300 мм (если он будет лишь «помощником» главной системе отопления). Меньше 100 мм сделать шаг практически невозможно по технологическим соображениям (труба на малом радиусе изгиба может переломиться), а свыше 300 – неизбежно появится эффект «зебры», то есть чередование теплых и холодных полос на поверхности пола.

Калькулятор поможет определить длину контура при выбранном шаге укладки для конкретной площади участка, на котором будет производиться монтаж. При этом учитывается еще один скрытый коэффициент – на изгиб труб.

В том случае, если длина контура с трубой диаметром 16 мм превышает 70÷80 мм, а диаметром 20 мм – 100 ÷ 120 м, придется или увеличивать шаг укладки, или делить участок на два (или больше) контура приблизительно одинаковой длины. В противном случае не исключен эффект «закрытой петли», при котором циркуляционный насос просто не в силах будет преодолеть гидравлическое сопротивление труб, и движение теплоносителя по ним прекратится.

Нередко при составлении монтажных схем используют неравномерный шаг укладки, например, уплотняя его к холодным стенам или разрежая на участках, не требующих сильного подогрева. В этом случае придется провести расчет для каждого участка с определенным шагом укладки отдельно, а затем – суммировать результат.

Конечный результат выдается в метрах. ВАЖНО : он не учитывает участка контура до соединения с коллектором, если последний расположен на некотором удалении от обогреваемой площади.

Система водяного «теплого пола»

Сложность монтажа и высокая стоимость первоначальных вложений должны окупиться простотой в эксплуатации и экономичностью работы подобной системы. Как выполняется расчет и монтаж водяного «теплого пола» — в специальной публикации нашего портала.

Что лучше тёплый пол или радиаторы отопления в частном доме. Что лучше, радиаторы или теплый пол? Почему эксперты расходятся во мнениях?

Что лучше, теплый пол или радиаторы? Неважно где вы живете, в частном доме или квартире. Если вы задались таким вопросом, мы дадим вам полный и развернутый ответ. Давайте рассмотрим все варианты, оценим их преимущества и недостатки.

У обоих систем отопления есть свои приверженцы и противники. Они ломают копья и приводят свои веские доводы. Но ведь вам нужна реальная информация!

Варианты теплых полов

Существуют три основных типа теплых полов, которые отличаются источником тепла, и способом обогрева:

• Водяные;
• Электрические;
• Инфракрасные.

Водяные теплые полы представляют собой гибкие трубы, по которым циркулирует нагретая вода. Ее температура должна составлять 30-35 градусов. Магистраль обычно укладывают в стяжку, хотя в зависимости отмогут быть варианты.

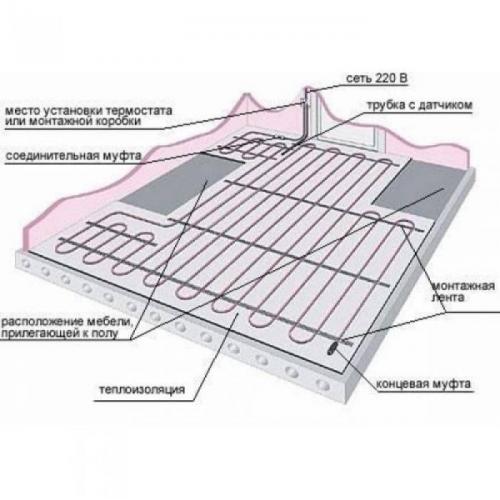

Электрические теплые полы – это кабель, который прокладывается под любую поверхность. Их можно монтировать в стяжку или специальные пластиковые подложки (см. фото). Существуют варианты в виде матов, которые можно стелить под стяжку или финишное напольное покрытие.

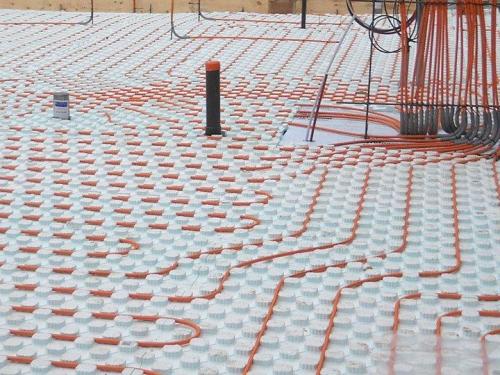

Пластиковая подложка под теплый пол

Инфракрасные (пленочные) теплые полы представляют собой квадраты из пленки. При укладке их соединяют между собой в единую систему. Такой тип теплого пола не нужно укладывать в стяжку, на него можно сразу стелить финишное покрытие – ламинат, линолеум и т.д.

Виды радиаторов

Радиаторы делятся на три типа:

• Алюминиевые;
• Биметаллические;
• Чугунные.

Алюминиевые радиаторы наиболее распространены. В них весь корпус выполнен или алюминия, за счет чего они имеют хорошую теплоотдачу и небольшой вес. Их минусом является низкая прочность.

В биметаллических радиаторах корпус сделан из алюминия, но внутри есть сердечник из стали или меди. Он придает прочность системе, позволяет выдерживать высокое давление и перепады температур.

Чугунные радиаторы – это классика. Несмотря на большой вес и инертность, они до сих пор популярны. Батареи из чугуна долго прогреваются, но медленно остывают и хорошо держат тепло. Современные варианты изготавливают в разных стилях, от барокко до хай-тек.

Что будем греть – голову или ноги?

Основное отличие теплых полов от радиаторов в том, как именно они прогревают помещение. А от этого во многом зависит микроклимат и комфорт для человека.

Теплый пол нагревает воздух внизу, который поднимается вверх и постепенно остывает. Достигнув потолка помещения, он охлаждается до максимума, после чего снова опускается вниз.

Радиаторы быстро прогревают воздух, который поднимается вдоль стен, охлаждаясь. После того как он поднимается к потолку, его температура падает, он опускается вниз в центре помещения. Именно эта часть воздуха обогревает вас.

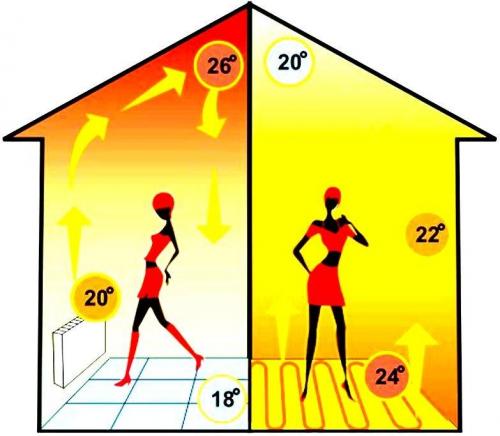

Распределение температур при отоплении теплым полом и радиаторами.



Монтаж и установка – готовьтесь к неизбежному

Вы наверняка согласитесь, что любые ремонтные или строительные работы – это неудобства и головная боль. Как сказал русский писатель-сатирик:

Ремонт невозможно закончить, его можно только прекратить.

Михаил Жванецкий

Укладка теплого водяного или электрического пола производится в стяжку. Поэтому его желательно обустраивать до начала отделочных работ.

Если ремонт уже сделан и отделочные работы проведены, придется демонтировать старый пол – паркет, ламинат, плитку. После этого необходимо сделать так называемый «пирог» – проложить три слоя теплоизоляции. Затем нужно уложить кабель или трубы и залить стяжку.

С инфракрасным пленочным полом все несколько проще. Его можно стелить под финишное покрытие – паркет, доску пола, ковролин, линолеум, ламинат. Но старый пол необходимо все же снимать.

Установить и подключить радиаторы гораздо проще, чем теплые полы. Обычно для обустройства радиаторной системы отопления в одной комнате не потребуется больше дня. Для этого потребуется:

• Проложить трубы отопления;
• Повесить радиаторы;
• Соединить всю систему фитингами.

Как видим, с точки зрения удобства монтажа радиаторы значительно выигрывают у теплых полов.

Считайте ваши денежки – экономичность при эксплуатации

На данный момент электроэнергия стоит недешево, поэтому отапливать дом или квартиру электрическими и инфракрасными теплыми полами не каждому по карману. Но если нет другого варианта (центрального отопления, газа, твердотопливного котла), то альтернативы нет.

В случае с водяным отоплением все сложнее. Некоторые «эксперты» считают, что расходы на отопление радиаторами и теплым водяным полом одни и те же:

Учитывай-не учитывай… сколько замкнутая система (дом) теряет тепла, столько и должно возместиться… любым способом.

Неизвестный из интернета

Но на деле это утверждение неверно. Если греть дом радиаторами, прогрев будет неравномерным. Наиболее прогретый воздух будет находиться вверху, под потолком. А там – самые большие теплопотери. Через потолок и крышу уходит 25-30% тепла.

Если вы обогреваетесь с помощью пола, то прогрев происходит более равномерно. Единственный минус – через пол тепло тоже уходит. Теплопотери составляют порядка 10-15% тепла, то есть в 2-2,5 раза меньше. Но и это не все.

Видео какая труба для теплого пола лучше и прочнее? Тест на излом труб Rehau, Giacomini, Dizayn, Контур
