Кабель для прокладки в земле: основные типы и их характеристики

Кабель для прокладки в земле: основные типы и их характеристики

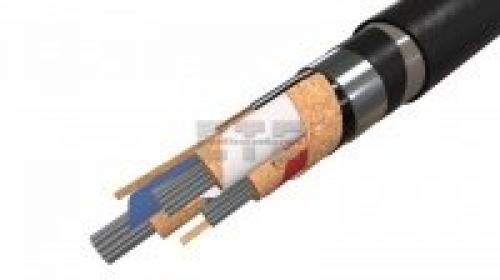

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

• бумажная пропитанная изоляция;
• пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

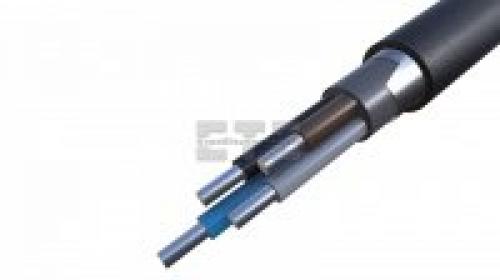

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл . В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Связанные вопросы и ответы:

Что такое кабель для прокладки в земле

Подземная прокладка позволяет не испортить архитектурный дизайн строения. Но при этом стоит помнить, что прокладывать под землей необходимо бронированный кабель, так как он должен выдерживать давление грунта. Одним из самых распространенных для подземной прокладки к дому является кабель ВБШв. Для его прокладки необходимо:

Выкопать траншею глубиной около 70 см от столба до ввода в здание.

В созданную траншею насыпать песок толщиной 20 см. Он будет забирать лишнюю влагу.

Выполнить прокладку кабеля в траншее волнообразным методом.

Подвести кабель в дом через фундамент или через стену. В просверленное в фундаменте отверстие необходимо вставить пластиковую или металлическую трубу, через которую и будет проходить кабель.

Подсоединить кабель к устройству защиты в распределительном щитке и к проводам воздушной линии с помощью прокалывающих зажимов. Необходимо обеспечить заземление брони.

Закопать траншею с расчетом на то, что грунт усядется, поэтому над траншеей желательно сделать холмик.

Подземная прокладка в дом небронированного кабеля с помощью трубы

Для подземной прокладки проводки для частного дома также можно использовать кабель ВВГ, который необходимо поместить в ПНД трубу, так как она будет выполнять функцию брони. Такая труба не боится морозов, является очень прочной и не поддается воздействию химикатов или влаги. Также она не горит и не дымит.

Перед прокладкой кабеля его необходимо проверить на целостность оболочки. Подземная прокладка небронированного кабеля происходит следующим образом:

Необходимо выкопать траншею.

В траншею следует уложить трубу соответствующего диаметра.

Далее следует протянуть кабель, но без натяжки.

Подвести кабель к дому над фундаментом или прямо через него. Для этого потребуется просверлить отверстие нужного диаметра.

После этого трубу с кабелем внутри необходимо засыпать песком толщиной 10 см, а потом грунтом.

Важно знать: перед тем, как выполнять электротехнические работы под землей, необходимо получить соответствующее разрешение. А для этого понадобится составить проект энергоснабжения дома.

Преимущества поземной прокладки электропроводки

Подземные коммуникации отличаются долговечностью и надежностью. Также они позволяют проводить большую мощность благодаря более высокой допустимой токовой нагрузке. Кроме этого, подземная прокладка кабеля позволяет сохранить архитектуру здания в хорошем виде, так как провода, проложенные по стенам или по воздуху, порой выглядят не эстетично.

Из недостатков подземной прокладки кабелей стоит выделить лишь то, что это более трудоемкая и дорогая процедура. Также потребуется обеспечить защиту проводника от воздействия грунта и влаги.

Какой кабель использовать для прокладки под землей

Для прокладки в почве, в которой содержится агрессивное вещество, воздействующее на оболочку (например, шлак, насыпной строительный материал, солончак и так далее), необходимо использовать кабели со свинцовой оболочкой. Они также понадобятся и в случае, если грунт характеризуется повышенным воздействием электрокоррозии.

Если в месте прокладки кабеля есть риски механического воздействия на него, то подойдет модификация с проволочной броней со стальной или алюминиевой проволокой.

Если коррозионная активность грунта невысокая, то можно использовать кабель таких марок:,,,и другие. Если же коррозионная активность является средней, то необходимо применять такие кабели:,,,и так далее. В свою очередь, если коррозионная активность высокая, то для подземной прокладки подойдут кабели таких марок:,,и другие.

Какие типы кабеля используются для прокладки в земле

При подборе силового кабеля важно обращать внимание на маркировку, которая имеет обозначение из букв и цифр. Буквенные идентификаторы говорят об используемых материалов защитных экранов, изоляционного слоя, брони, токопроводящих жил, а цифровые – прочую информацию об особенностях изделия. Например, количество жил, их сечение и напряжение.

Первая буква говорит о материале жил. Для алюминия – «А». Медь в маркировке не указывается.

Изоляция токопроводящих жил также требует соответствующего обозначения. «В» - ПВХ-пластикат, «Пв» - полиэтилен, «П» - композиции из полимеров.

Кабельная броня также имеет своё маркировочное обозначение. «Б» - ленточная стальная, «С» - свинцовая оболочка, «СБл» - тоже самое, но совместно с бумажным специальным составом, «СКл» - вязкая нерастекающая пропитка. При использовании дополнитель

Следующее буквенное обозначение – внешняя изоляция изделий. «В» - ПВХ («Шв» - то же самое, только исполненное в виде шланга), П – полиэтилен («Шп»- шланг).

Буква «Э» - указывает на присутствие экранирования. В случае отсутствия не указывается.

Отдельно может указываться и тип пожарной безопасности.

Рассмотрим расшифровку на примере. ВБбШв-кабель (один из самых популярных) – изделие, имеющее медные токопроводящие жилы, внутреннюю изоляцию из ПВХ («В»), ленточной брони из стали (Бб) без подушки из битума и наружной ПВХ-изоляции, исполненной в виде шланга («Шв»).

Достаточно добавить в начале маркировки букву «А» и материал жил станет алюминиевым. Далее обращаем внимание на цифры, характеризующие основные технические характеристики.

Отличия различных бронированных кабелей для прокладки в земле очевидны, так как в зависимости от используемых материалов, существенно меняются и условия применения изделий. Таким образом, знание маркировки является обязательным условием для подбора электрокабеля. Данное изделие будет незаменим при прокладке в пожароопасных и взрывоопасных зонах, агрессивных грунтах (например, свалках), местности с повышенной влажностью (болотах), в туннелях и шахтах.

Чтобы подобрать бронированный кабель достаточно иметь четкое техническое задание на его прокладку в земле, иметь рассчитанную мощность электропередачи, напряжение сети, максимальный протекающий электрический ток. Исходя из данных параметров, определяется сечение электрокабеля.

Какие характеристики должен иметь кабель для прокладки в земле

Перед прокладкой кабеля в землю необходимо подготовить траншею:

1. Удостовериться в отсутствии пересечения предполагаемой кабельной линии с другими коммуникациями (сделать запрос плана участка). Если не обнаружено, что кабельная линия пересекается с другими инженерными сетями, можно начинать подготовку копания траншеи. Важно производить земляные работы осторожно, так как на практике часто встречаются случаи, когда существующие под землёй коммуникации ошибочно не отображены на геологических картах.

2. Глубина траншеи будет зависеть от характеристик местности: под дорогами она должна быть не менее 1,25 метра, чтобы обеспечить безопасность и соответствие нормам, под газоном достаточно глубины в 0,9 метра.

Рекомендуется выкапывать траншеи глубиной не менее 1 метра. В этом случае допустимо не защищать кабель от повреждения при помощи специальных бетонных плит или кирпича. Если глубина траншеи меньше, то изделия из бетона нужно укладывать на кабельную продукцию согласно ПУЭ-7 п.2.3.83-2.3.101. На дне должна быть подсыпка из песка, а сверху кабели засыпаются слоем грунта без шлака, строительного мусора или камней.

3. После выкопки траншеи в неё насыпается слой песка толщиной до 15 сантиметров, над кабелем укладывается сигнальная лента с соответствующей надписью. Это необходимо для обозначения местоположения кабеля и его защиты от возможных повреждений. Затем насыпь увлажняется и утрамбовывается.

Не допускается подземный монтаж кабеля под фундаментами зданий. Транзитные кабельные изделия монтируются в подвалах или в подпольях. Если параллельно прокладываются два кабеля, то расстояние между ними должно составлять не менее 100-250 мм. Кроме того, нужно учитывать то, что между кабелем и деревьями должно быть расстояние не меньше 2 м, в противном случае есть риск повреждения кабельной продукции корнями.

Как выбрать кабель для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

какой электрический кабель выбрать для прокладки в земле

если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки вббшв  или с алюминиевыми жилами  авббшв , потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. при этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых , нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых , нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих , нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых , нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых , нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых , нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых , нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых , кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых , нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых , поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых , нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Какие факторы влияют на выбор кабеля для прокладки в земле

   Как проложить кабель под землей и избежать неприятных ситуаций и несчастных случаев во время его эксплуатации, рекомендуется производить процесс укладки в приведенной ниже последовательности.

   От правильного выбора трассы зависит стоимость сооружения кабельных линий и сетей, их долговечность, а также надежность и бесперебойность действия. Трассу подземных кабельных линий выбирают исходя из того, чтобы длина кабеля, прокладываемого между заданными пунктами, была наименьшей и обеспечивались удобства производства работ по прокладке кабеля и дальнейшему его техническому обслуживанию и эксплуатации.

   Любые электромонтажные работы, связанные с раскопками земли и укладкой кабеля в землю, требуется начинать только после полученных разрешений на прокладку кабеля, так как в земле могут быть проложены другие инженерные системы, и вы можете их повредить, либо проложить кабель с нарушением существующих норм. Если земляные работы проводятся в населенных пунктах, то до их начала заказчик обязан оформить в органах территориальной администрации разрешение на выполнение предусмотренных проектом работ и передать его подрядчику. Подрядчик обязан на основании разрешения получить ордер на производство работ.

В ордере указываются:

а) фамилия, имя, отчество и должность лица, ответственного за ведение работ
б) срок выполнения строительных работ на объекте, увязанный с представленным проектом производства работ
в) организации, на которые возлагаются работы по восстановлению дорожных покрытий, пересадке зеленых насаждений и сроки выполнения этих работ
г) организации, представители которых должны быть вызваны на место до начала земляных работ

   Рабочая документация, ордер на право производства работ и копия письменного документа-извещения должны находиться на месте производства работ. Производство земляных работ в пределах охранных зон действующих подземных сооружений (кабели силовые и связи, трубопроводы и т.п.), а также надземных сооружений при их пересечении (железные дороги, шоссе), при прокладке кабеля по обочине и пр. допускается только при наличии письменного разрешения организации, эксплуатирующей эти сооружения и в присутствии ее представителя, а также ответственного исполнителя работ.

Какие инструменты и технологии используются для прокладки кабеля в земле

До фундаментов зданий и сооружений допустимое расстояние в свету до кабелей траншее— от 0,6 метра.

При параллельной прокладке расстояние между кабелями в траншее должно быть не менее:

• Между силовыми кабелями напряжением до 10 кВ — 100,0 мм, в том числе и контрольными кабелями;
• 250 мм — при напряжении 20-35 кВ;
• 500 мм — между силовыми кабелями и кабелями связи.

При необходимости и по согласованию между эксплуатирующими компаниями, допускается сокращение расстояния исключительно между силовыми кабелями — до 100 мм. Не нормируются минимальные расстояния непосредственно между контрольными кабелями.

Допускается расстояние не менее двух метров до стволов деревьев при прокладке в зонах насаждений. Сокращение данного расстояния возможно в случае согласования с компанией ответственной за насаждения и обязательной дополнительной защиты линий (прокладка в трубах). Минимально допустимое значение расстояния до кустарников — 0,75 мм .

При параллельной прокладке кабельной линии в траншее с железными дорогами, кабели, как правило, прокладываются вне зоны отчуждения. При прокладке линий в пределах зоны отчуждения расстояние от кабеля до оси пути железной дороги должно быть не менее 3,25 м, а для электрифицированной дороги – от 10,75 м.

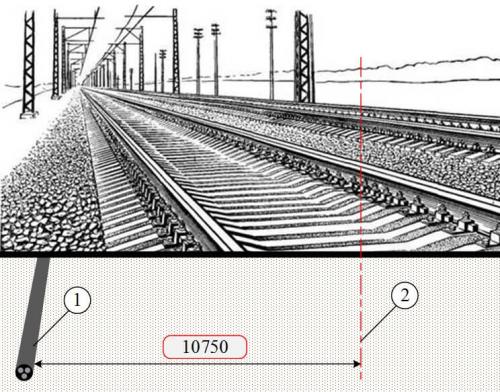

Силовой кабель проложенный вдоль железной дороги

При необходимости допускается уменьшение расстояний, при этом кабели на всем участке сближения должны прокладываться в изолирующих блоках или трубах на всём расстоянии.

Расстояние при параллельной прокладке с трамвайными путями до оси пути должно быть от 2,75 м. Допускается уменьшение этого расстояния при условии, что кабели на всем участке сближения будут проложены в блоках или трубах.

При прокладке кабельной линии параллельно с автомобильными дорогами первой и второй категории, кабели прокладываются с внешней стороны кювета или подошвы насыпи на расстоянии не менее 1,0 м от бровки, или не менее 1,5 м от бордюрного камня. Уменьшение указанного расстояния допускается в каждом отдельном случае по согласованию с дорожными управляющими компаниями.

При пересечении кабельными линиями других кабелей они должны быть разделены слоем земли толщиной не менее 0,5 м. При необходимости значение толщины для кабелей до 35 кВ может быть уменьшено до 0,15 м. Кабели при этом должны быть разделены на всем участке пересечения в каждую сторону плитами или трубами из бетона или другого равнопрочного материала.

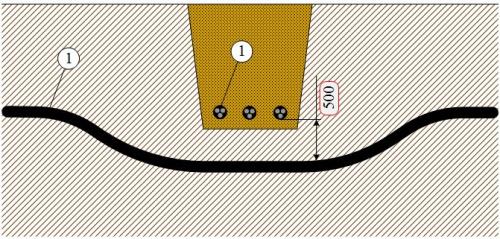

Схема пересечений кабельных линий в разрезе

При пересечении кабельными линиями трубо- и теплопроводов, а также нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля в трубах на участке пересечения, не менее 2-ух метров в каждую сторону.

При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах по всей ширине зоны отчуждения, на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав.

При пересечении кабельными линиями въездов для автотранспорта во дворы, гаражи и т. д. прокладка кабелей должна производиться в трубах. Равно как и проложенные линии в местах пересечения ручьев и канав.

При установке на силовых кабелях соединительных муфт , расстояние в свету между корпусом кабельной муфты и ближайшим кабелем должно быть не менее 250 мм.

Какие меры безопасности следует соблюдать при прокладке кабеля в земле

При прокладке кабеля необходимо соблюдать строительные нормы и правила, которые помогут избежать проблем и последствий.

Прокладывайте только цельный кабель. Делать соединения под землей не рекомендуется, особенно без опыта создания муфт. Если нужно соединить провода, лучше реализовать надземную соединительную коробку.

Не используйте кабели с бумажной изоляцией . Бумажная изоляция, пропитанная маслом, гигроскопична, а еще такие кабели жесткие и неудобные в работе. Их подключение должно сопровождаться установкой концевой разделки, так что без навыков и специального инструмента здесь не обойтись.

Отступайте от фундамента и коммуникаций.  Если кабель идет параллельно дому, то расстояние между ними должно составлять не менее 60 см. Если абель нужно провести через фундамент, используйте закладную в виде металлической трубы. От канализации и водопровода нужно отступать на метр.

Изолируйте кабели. Прокладывать в одной траншее два кабеля можно, но промежуток между ними должен быть не меньше 10 см.

Защищайте пересечения. Если две траншеи пересекаются, то кабели в месте пересечения должны быть одеты в футляры длиной 1 м, а расстояние между кабелями должно составлять 15 см.

Не забывайте про заземление. Если используется кабель с броней, его нужно заземлять. Это важно для того, чтобы избежать электрокоррозии проводки.

Обходите деревья и кустарники. Провод должен проходить как минимум в метре от больших деревьев. Но, если этого сделать нельзя, проложите кабель под деревом. Для этого выкопайте ямы с обеих сторон растения и забейте под корнями металлическую или асбоцементную трубу. В нее можно пропустить кабель.
