Выбор и установка провода для прокладки в земле

Выбор и установка провода для прокладки в земле

Когда речь заходит о прокладке провода в земле, важно выбрать подходящий материал, который будет выдерживать экстремальные условия окружающей среды. В данной статье мы рассмотрим основные типы проводов для прокладки в земле, а также подробно расскажем о процессе их установки.

Основные типы проводов для прокладки в земле

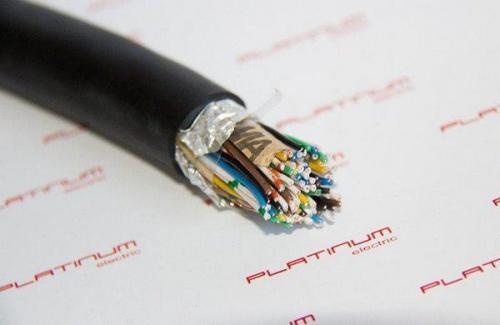

1. Провод из медной проволоки

Провод из медной проволоки является одним из наиболее распространенных типов проводов для прокладки в земле. Он обладает хорошей проводимостью и высокой механической прочностью.

2. Провод из алюминиевой проволоки

Провод из алюминиевой проволоки также широко используется для прокладки в земле. Он имеет меньшую массу и стоимость по сравнению с медным проводом, но обладает более низкой проводимостью.

3. Провод из сплавов меди и алюминия

Провод из сплавов меди и алюминия объединяет в себе преимущества медного и алюминиевого проводов. Он обладает высокой проводимостью и механической прочностью, а также имеет меньшую массу и стоимость по сравнению с медным проводом.

4. Провод из стали

Провод из стали применяется для прокладки в земле в тех случаях, когда требуется высокая механическая прочность и стойкость к коррозии. Однако он имеет низкую проводимость.

Установка провода для прокладки в земле

1. Подготовка места для прокладки

Перед установкой провода необходимо подготовить место для его прокладки. Это может включать в себя выемку грунта, установку труб и прокладку изоляции.

2. Измерение длины провода

Перед установкой провода необходимо точно измерить длину провода, необходимую для прокладки. Это необходимо для того, чтобы избежать перерасхода материала и уменьшить вероятность повреждения провода.

3. Установка провода

После того, как место для прокладки провода подготовлено и длина провода определена, можно приступить к установке провода. Провод необходимо прокладывать с учетом требуемой глубины и уклона.

4. Заключительные работы

После установки провода необходимо завершить заключительные работы, такие как уплотнение грунта, установка изоляции и заполнение трубы.

Выбор и установка провода для прокладки в земле - это сложный процесс, требующий опыта и знаний. Важно выбрать подходящий материал и соблюдать все правила установки, чтобы обеспечить долговечность и безопасность работы провода.

Связанные вопросы и ответы:

Какие типы провода можно использовать для прокладки в земле

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

• тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
• коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
• условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

• из ПВХ;
• из сшитого полиэтилена (СПЭ);

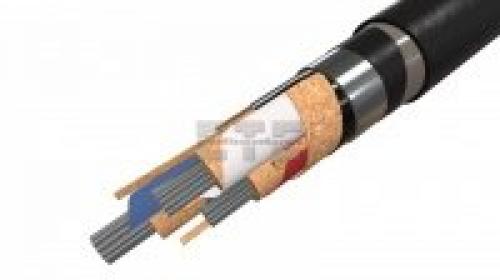

• из бумаги, пропитанной особыми составами.

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

• бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
• кирпичная кладка, которая монтируется аналогично плитам из бетона;

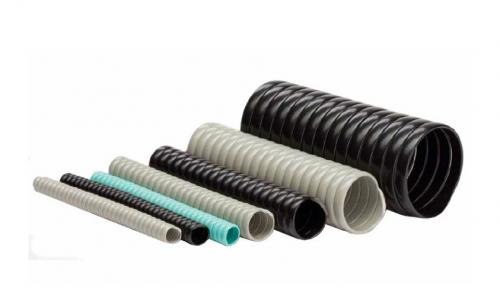

• асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

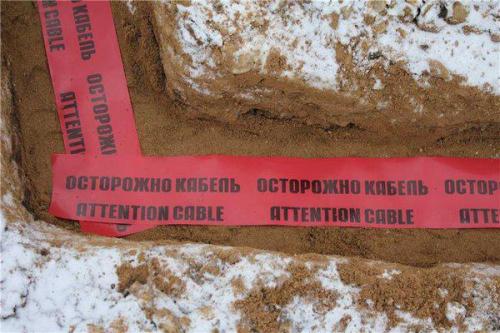

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Какие факторы следует учитывать при выборе провода для прокладки в земле

Подземная прокладка позволяет не испортить архитектурный дизайн строения. Но при этом стоит помнить, что прокладывать под землей необходимо бронированный кабель, так как он должен выдерживать давление грунта. Одним из самых распространенных для подземной прокладки к дому является кабель ВБШв. Для его прокладки необходимо:

Выкопать траншею глубиной около 70 см от столба до ввода в здание.

В созданную траншею насыпать песок толщиной 20 см. Он будет забирать лишнюю влагу.

Выполнить прокладку кабеля в траншее волнообразным методом.

Подвести кабель в дом через фундамент или через стену. В просверленное в фундаменте отверстие необходимо вставить пластиковую или металлическую трубу, через которую и будет проходить кабель.

Подсоединить кабель к устройству защиты в распределительном щитке и к проводам воздушной линии с помощью прокалывающих зажимов. Необходимо обеспечить заземление брони.

Закопать траншею с расчетом на то, что грунт усядется, поэтому над траншеей желательно сделать холмик.

Подземная прокладка в дом небронированного кабеля с помощью трубы

Для подземной прокладки проводки для частного дома также можно использовать кабель ВВГ, который необходимо поместить в ПНД трубу, так как она будет выполнять функцию брони. Такая труба не боится морозов, является очень прочной и не поддается воздействию химикатов или влаги. Также она не горит и не дымит.

Перед прокладкой кабеля его необходимо проверить на целостность оболочки. Подземная прокладка небронированного кабеля происходит следующим образом:

Необходимо выкопать траншею.

В траншею следует уложить трубу соответствующего диаметра.

Далее следует протянуть кабель, но без натяжки.

Подвести кабель к дому над фундаментом или прямо через него. Для этого потребуется просверлить отверстие нужного диаметра.

После этого трубу с кабелем внутри необходимо засыпать песком толщиной 10 см, а потом грунтом.

Важно знать: перед тем, как выполнять электротехнические работы под землей, необходимо получить соответствующее разрешение. А для этого понадобится составить проект энергоснабжения дома.

Преимущества поземной прокладки электропроводки

Подземные коммуникации отличаются долговечностью и надежностью. Также они позволяют проводить большую мощность благодаря более высокой допустимой токовой нагрузке. Кроме этого, подземная прокладка кабеля позволяет сохранить архитектуру здания в хорошем виде, так как провода, проложенные по стенам или по воздуху, порой выглядят не эстетично.

Из недостатков подземной прокладки кабелей стоит выделить лишь то, что это более трудоемкая и дорогая процедура. Также потребуется обеспечить защиту проводника от воздействия грунта и влаги.

Какой кабель использовать для прокладки под землей

Для прокладки в почве, в которой содержится агрессивное вещество, воздействующее на оболочку (например, шлак, насыпной строительный материал, солончак и так далее), необходимо использовать кабели со свинцовой оболочкой. Они также понадобятся и в случае, если грунт характеризуется повышенным воздействием электрокоррозии.

Если в месте прокладки кабеля есть риски механического воздействия на него, то подойдет модификация с проволочной броней со стальной или алюминиевой проволокой.

Если коррозионная активность грунта невысокая, то можно использовать кабель таких марок:,,,и другие. Если же коррозионная активность является средней, то необходимо применять такие кабели:,,,и так далее. В свою очередь, если коррозионная активность высокая, то для подземной прокладки подойдут кабели таких марок:,,и другие.

Как правильно прокладывать провод в земле

Все кабели, которые можно использовать для прокладки в земле, можно разделить на две группы. Особые типы, которые имеют защиту, а также любые другие, но с применением дополнительной защиты. То есть, можно использовать практически любые кабели или провода (за некоторыми исключениями), но с некоторыми придется использовать дополнительную защиту, о чем мы расскажем ниже. Тем не менее, если кабель изначально не предназначен для прокладки в земле, то не стоит его использовать для этой цели.

Например, обычные провода или кабели, которые в основном используются для домашней проводки нельзя прокладывать в земле без защиты. И здесь возникает экономический вопрос: что будет дороже? Сразу купить защищенный кабель, который предназначен для прокладки в земле или же использовать тот, что уже есть в наличии (или купить, он все равно будет дешевле), но при этом потратиться на защиту?

Рекомендуется (это говориться и в ГОСТе) использовать кабеля, которые имеют бронирование и гидроизоляционный слой. Например, это могут быть АВБбШв, ПвБШв, ВБбШв, ААшп, АСШл и другие. Разновидностей подобных кабелей много и их можно использовать в земле с обычными параметрами. Под «обычными параметрами» прежде всего понимают уровень кислотности, а если он высок, то нужно брать кабеля с алюминиевой оболочкой или свинцовой броней, например, ААБл или АСПл. Уровень кислотности замерить не слишком сложно, мы даже писали об этом, но здесь напомним, что такое часто встречается на болотистых почвах, солончаках.

Впрочем, тут все зависит от задач. Иногда используют обычные NYM, ВВГ и другие распространенные и недорогие типы. Например, тогда, когда нужно провести свет в сарай. Очевидно, что для этой цели нет большого смысла покупать дорогой кабель. Но стоит заметить, что обычные типы без дополнительной защиты будут служить не слишком долго, поэтому их использование можно признать ошибкой. В любом случае, прокладка кабеля в земле требует определенных подготовительных мероприятий, то есть, усилий и времени. И с этой точки зрения лучше не экономить, а сразу купить такой кабель, который будет служить долго. А лучше всего защитить кабель с помощью трубы, о чем мы расскажем в следующем разделе нашей статьи.

Какие инструменты и оборудование необходимы для прокладки провода в земле

Для прокладки кабеля под землей или проводки по воздуху потребуются перечисленные ниже расходные материалы и инструменты.

Инструменты для работы с кабелем

Мегаомметр для тестирования кабеля, стрипперы , пресс-клещи или гидравлический пресс для опрессовки кабеля.

Что понадобится для прокладки кабеля по воздуху

Кабель

Самонесущий изолированный кабель (СИП).

Крепления для СИПа

Крюки для столба и стен построек, скобы для фиксации, бандажная лента, натяжные зажимы.

Что понадобится для прокладки кабеля под землей

Кабель

Для прокладки под землей лучше использовать кабель с ленточной броней, например ПвБП или ААБЛ. Ленточная броня защищает кабель от механических повреждений, поэтому в данном случае дополнительная защита не нужна.

Также можно использовать кабели без ленточной брони, например АВВГ. В этом случае для защиты от механических повреждений нужно использовать двустенную гофрированную трубу .

Кабель АВВГ годится для прокладки под землей с гофрированную трубой

Сигнальная лента

Сигнальная лента нужна для защиты людей при проведении земельных работ на месте прокладки кабеля. Она сохраняется в земле десятки лет.

Обязательно используйте сигнальную ленту при прокладке кабеля в земле

Инструменты и расходные материалы для обустройства траншеи

Можно обойтись лопатой и песком. Песок потребуется для создания защитной подушки. Если вы используете кабель без ленточной брони, для защиты от механических повреждений можно использовать асбестовые трубы, железобетонный или кирпичный желоб. Но быстрее и удобнее работать с двустенной гофрированной трубой, которая не нуждается в дополнительных мерах предосторожности.

Какие меры безопасности следует принимать при прокладке провода в земле

   При прокладке в земле параллельно с другими эксплуатируемыми кабелями или инженерными коммуникациями вблизи зданий и сооружений должны соблюдаться расстояния в свету (не менее):

•  между кабелями до 10 кВ — 0,1 м (это же расстояние при параллельной прокладке вновь прокладываемых кабелей)
•  от кабелей 35 кВ — 0,25 м
•  от кабелей, эксплуатируемых другими организациями и кабелями связи — 0,5 м
•  от кабеля до лесных насаждений — не менее 3 м, от стволов деревьев — 2 м и от кустарных посадок — 0,60 м
•  от фундаментов зданий и сооружений — 0,6 м
•  от трубопроводов, водопровода, канализации, дренажа, газопроводов низкого и среднего давления — 1 м
•  от газопроводов высокого давления и теплопроводов — 2 м
•  от электрифицированной железной дороги — 10,75 м
•  от трамвайных путей — 2,75 м
•  от автомобильной дороги от бровки — 1 м
•  от бордюрного камня — 1,5 м
•  от крайнего провода ВЛ 110 кВ — 10 м
•  от опоры ВЛ 1 кВ — 1 м

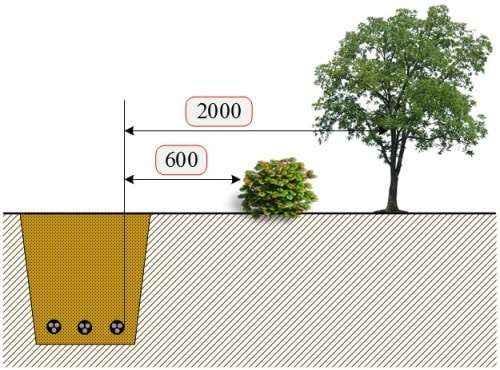

   Прокладка кабеля в земле, расстояния в свету от кабеля до лесных насаждений

   При случайном повреждении какого-либо подземного сооружения ответственный исполнитель работ обязан немедленно прекратить работы в этом месте, принять меры, обеспечивающие безопасность работающих, и сообщить о случившемся своему руководителю и в аварийную службу эксплуатирующей организации. При обнаружении газа в траншеях или котлованах работы в них должны быть немедленно прекращены, а люди выведены из опасной зоны. Работы могут быть продолжены только после прекращения дальнейшего поступления газа. Все поврежденные при разработке траншей сооружения (кюветы, водоспуски, арки, каналы, насыпи, усовершенствованные покрытия, ограждения и т.п.) должны быть восстановлены. На пахотных землях должна быть произведена рекультивация плодородного слоя грунта.

   Объем и условия выполнения работ по рекультивации определяются проектной документацией. Сигнальные кабели могут прокладываться без ограничения в одной траншее с силовыми кабелями с рабочим напряжением до 500 В. Сигнальные кабели при пересечении их с силовыми кабелями и другими подземными сооружениями также должны прокладываться на расстоянии 0,5 м от этих сооружений, если это расстояние по местным условиям выдержать нельзя, то допускается уменьшить его до 0,3 м. При этом в месте пересечения сигнального кабеля с силовыми его нужно прокладывать в асбестоцементной трубе. Расстояние между пересекающими друг друга сигнальными кабелями должно быть не менее 0,1 м.

Как обеспечить долговечность и защиту провода при его прокладке в земле

Защита кабеля в земле — это не просто прихоть , а необходимость , обеспечивающая бесперебойную работу электросети и безопасность вашего дома. Ведь подземная прокладка подвергает кабель воздействию множества неблагоприятных факторов : влаги , перепадов температур , давления грунта , грызунов и даже случайных механических повреждений во время земляных работ. ⛏️ Поэтому правильная защита кабеля — это залог его долговечности и вашей безопасности. ️

В этой статье мы подробно разберем все аспекты защиты кабеля в земле , начиная от выбора правильного типа кабеля и заканчивая финишной засыпкой траншеи. Мы рассмотрим различные методы защиты , их преимущества и недостатки , а также дадим практические советы по их применению.

Перейдите к нужной части, нажав на соответствующую ссылку:

Защитить кабель, проложенный в земле, – задача первостепенной важности! ⚠️ Ведь от этого зависит не только бесперебойная работа электроснабжения, но и безопасность людей. ‍
Одним из основных элементов защиты является предупреждающая лента . ⚠️ Она ярко-красного цвета и сигнализирует о наличии кабеля под землей. Это предупреждение для всех, кто собирается проводить земляные работы: будьте осторожны, здесь проложен кабель! ⛏️

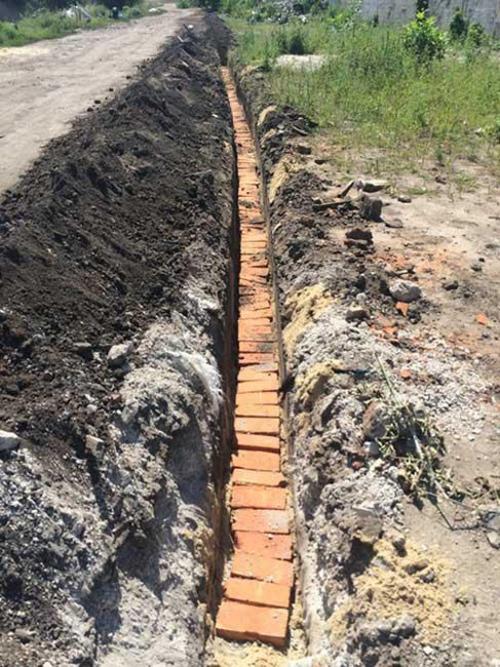

Но одной лентой не обойтись! Для дополнительной защиты рекомендуется использовать асбоцементные плиты или кирпич . Они создают прочный барьер, который защищает кабель от механических повреждений, например, при случайном ударе лопатой. ️
После укладки защитных плит траншею засыпают слоем грунта или песка без крупных частиц . Это необходимо для того, чтобы избежать повреждения изоляции кабеля острыми камнями.
Таким образом, «слоеный пирог» из предупреждающей ленты, защитных плит и мягкого грунта надежно защитит ваш кабель от повреждений и обеспечит его долгую и безопасную эксплуатацию. ⚡️
Помните, что правильная прокладка и защита кабеля – это залог безопасности и надежности электроснабжения. Не пренебрегайте этими важными этапами!

Какие проблемы могут возникнуть при прокладке провода в земле и как их решить

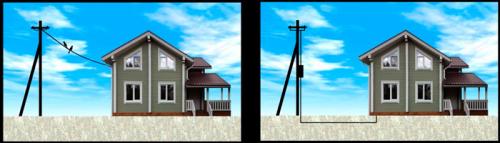

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Однако возникают ситуации, когда целесообразнее завести кабель питания в дом именно под землей.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

• без какой-либо защиты (используя бронированные марки КЛ)

• в трубах или специальной гофре

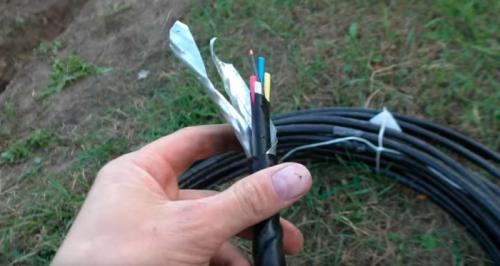

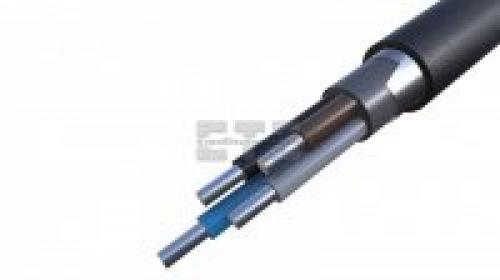

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1

Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2

Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

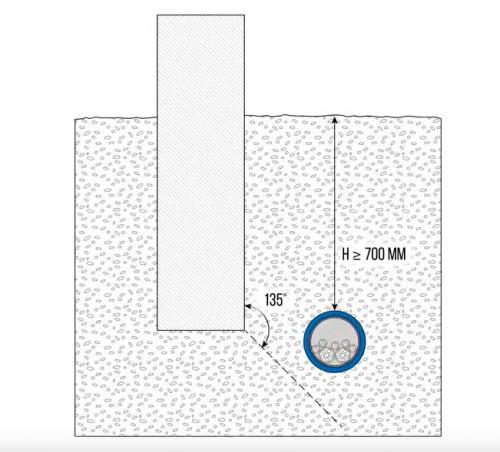

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

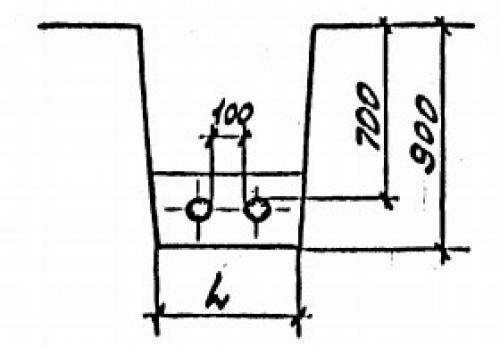

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать .

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3

С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

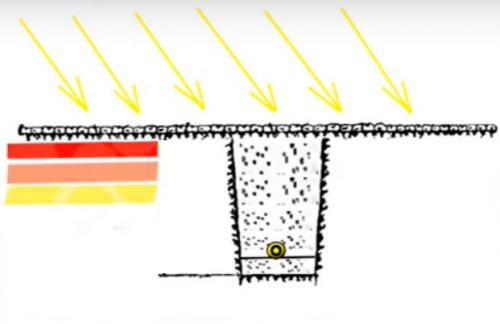

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

В особенности при внешних воздействиях - проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п.

Ошибка №4

А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Как определить необходимую длину провода для прокладки в земле

Самый достоверный и простой узнать длину кабеля измерить его рулеткой отмотав его с барабана или бухты. При больших длинах или тяжелых типах кабельной продукции на барабанах без технических средств перемотки и дополнительных усилий персонала это трудно.

Есть косвенные методы определения длины, дающие приемлемые результаты. Для достоверной точности необходимо знать точно марку кабеля, материал, производителя. Вес одного метра такого кабеля известен, если взвесить бухту и поделить на вес одного метра можно получить с небольшой погрешностью длину кабеля в бухте.

Взвешиванием можно определить остатки кабеля на барабане. Известный вес барабана надо вычесть из общего веса и поделить результат на известный вес одного метра кабеля. Если не найден удельный вес, можно отрезать эталонный метр от остатка, взвесить его и использовать для расчетов.

Косвенные результаты можно получив при помощи омметра. Сначала надо измерить сопротивление жилы эталонного метра омметром, а затем те же замеры произвести на остатках кабеля. Поделив сопротивление жилы кабеля на сопротивление эталонного метра можно получить приемлемый результат длины остатка.

Важно помнить. Тип кабеля и эталона, все его технические характеристики аутентичны и произведены одним и тем же производителем.
