Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера?

22.11.2019 в 21:14

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера?

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера? 01

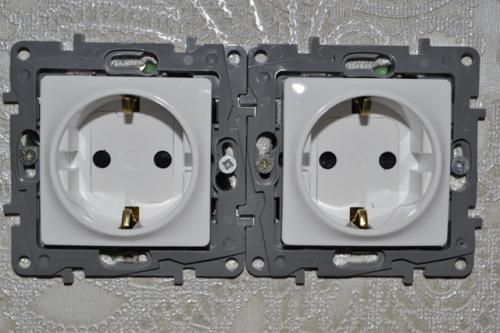

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера? 02

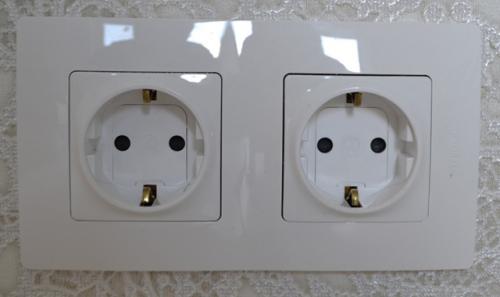

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера? 03

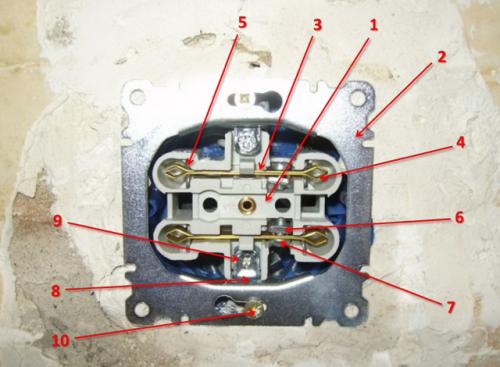

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Как подключить розетку 4 провода. Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Как подключить розетку 4 провода. Обжим коннектора RJ-45

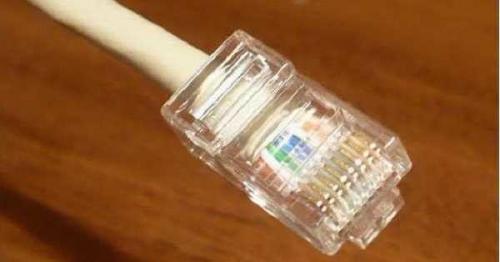

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

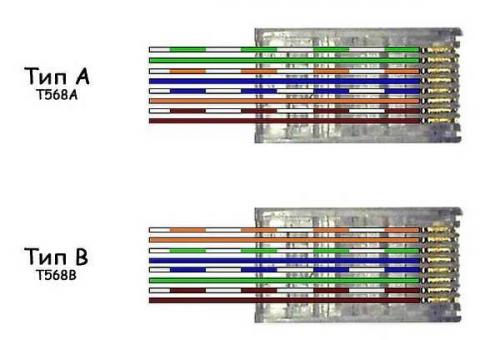

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Как подключить розетку 4 провода. Обжим коннектора RJ-45

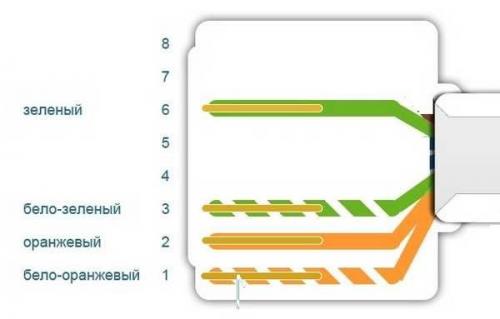

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Как подключить розетку 4 провода. Обжим коннектора RJ-45

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Как подключить розетку 4 провода. Обжим коннектора RJ-45

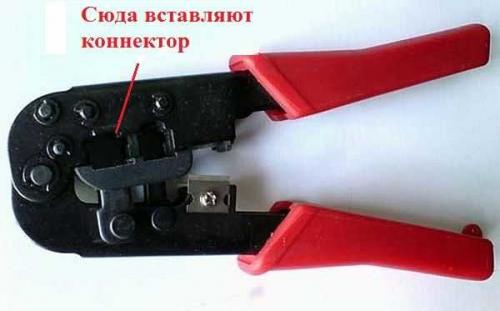

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Как подключить розетку 4 провода. Обжим коннектора RJ-45

Порядок заделки разъема RJ-45 в коннекторе

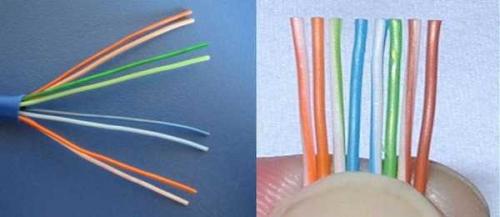

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Как подключить розетку 4 провода. Обжим коннектора RJ-45

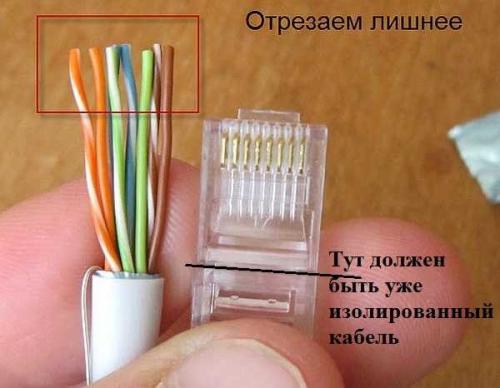

Отрезаем так, чтобы остались проводки 10-12 мм

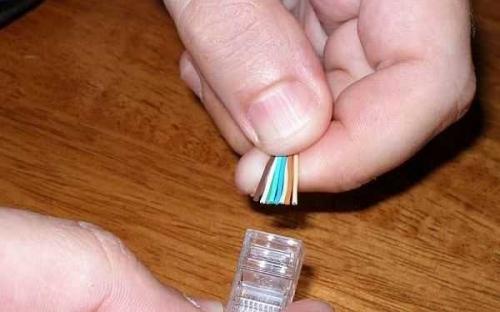

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Как подключить розетку 4 провода. Обжим коннектора RJ-45

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как подключить розетку 4 провода. Обжим коннектора RJ-45

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko - монтаж кабеля

Viko или Vi-ko - бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь - турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это - зажимы.

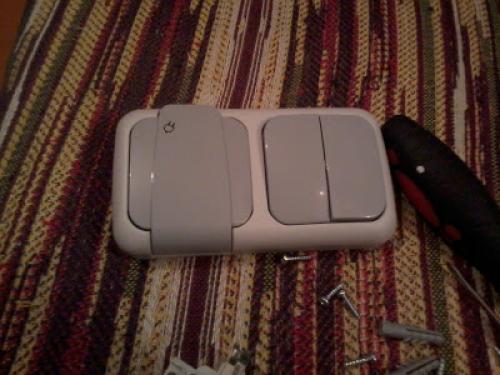

Раскурочиваем двойной блок Viko "розетка + выключатель":

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера? 12

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера? 13

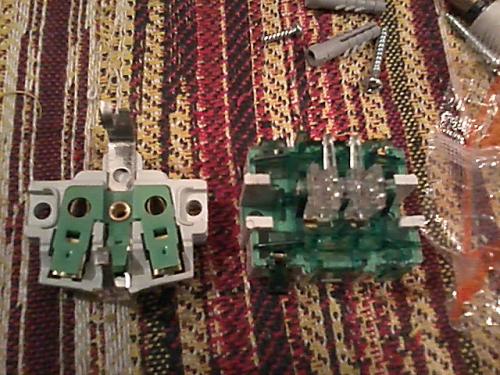

Переворачиваем и смотрим, куда же крепятся провода (кабели):

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера? 14

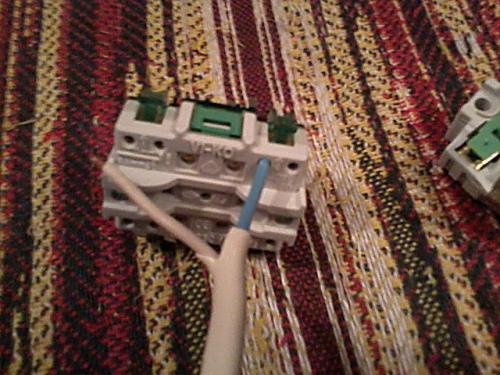

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь - для удобства параллельных соединений.

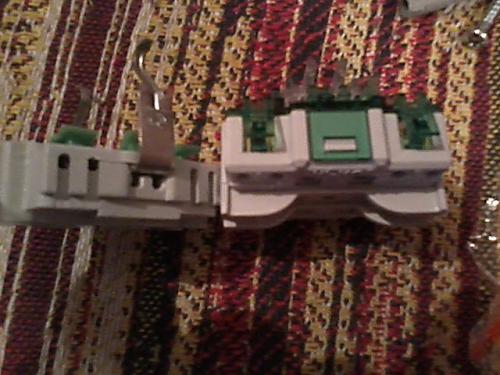

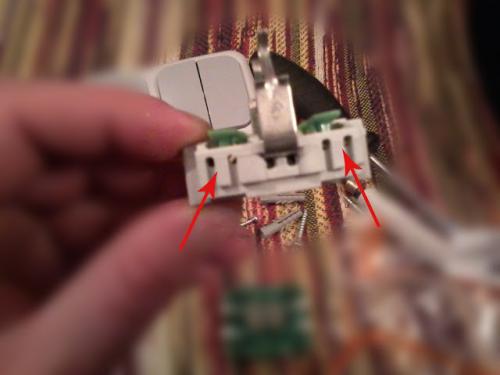

Вверху у каждого контакта есть пластмассовая защёлка (на фото - зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера? 15

Это не "система нипель", как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А - 1-1.5мм кабель).

Как установить розетку вместо одинарной двойную. Двойная розетка – это вынужденная мера? 16

Двойная розетка в два подрозетника. Одна двойная розетка или две одинарных розетки – в чем разница?

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

  • Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
  • Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

  • Двойная розетка сильнее выпирает из стены в силу конструктивных особенностей. При этом чем меньше устройство выпирает из стены, тем меньше шансов его задеть, тем дольше оно прослужит и тем удобнее им пользоваться.
  • Cуппорт двойной розетки устроен более примитивно , чем суппорт одинарных розеток, у большинства производителей. Так как при разработке механизма двойной розетки его нужно максимально «сжать», чтобы поместить в стандартный подрозетник, то это отражается на всем конструктиве изделия. Суппорт двойной розетки также претерпевает определенные изменения.
    Суппорт одинарной розетки представляет собой прямоугольную металлическую пластину с разнообразными вариантами креплений к стене или подрозетнику. Суппорт двойной розетки сильно упрощен и имеет только два симметричных отверстия для крепления к подрозетнику.
  • Двойную розетку нельзя установить в многопостовую рамку с другими изделиями. При этом ровно смонтировать несколько двойных розеток достаточно тяжело. Если есть необходимость установить в ряд четыре розетки, предпочтительно выбирать не две двойных, а четыре одинарных под четырехпостовую рамку.
  • При монтаже двойной или двух одинарных розеток необходимо продумать, не будут ли мешать друг другу соседние вилки и куда будет направлены их провода. При монтаже нескольких одинарных розеток в ряд под единую многопостовую рамку их механизмы могут быть развернуты под 90°. Двойная розетка имеет определенное положение розеток друг относительно друга. Для того, чтобы лучше представить себе, о чем идет речь, сравним расположение гнезд розеток при разных вариантах монтажа:

    Два варианта расположения двойной розетки – вертикальный и горизонтальный монтаж

    Четыре варианта расположения двух одинарных розеток в двухпостовой рамке – два варианта горизонтального монтажа и два варианта вертикального монтажа.

Необходимо также отметить еще одну особенность двойной и одинарных розеток.
  • Механизм двойной розетки рассчитан на протекание тока до 16А. Механизм каждой одинарной розетки также рассчитан на протекание тока до 16А.
  • Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

    Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

    Двойная розетка или две одинарные. Способы модернизации розетки

    Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

    • установка двойной розетки;
    • монтаж блока из нескольких розеток.

    Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

    Достоинства двойной розетки:

    • возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
    • более низкая, чем у двух одинарных, стоимость.

    Недостатки двойной розетки:

    • меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
    • суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
    • штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.
    Вывод: замена одинарных розеток двойными экономична, но применима для увеличения количества точек подключения лишь маломощных приборов. При выполнении капитального ремонта жилья лучше монтировать блоки из нескольких одинарных розеток.

    Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

    • Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
    • Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

    Двойная розетка или две одинарные. Способы модернизации розетки

    Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

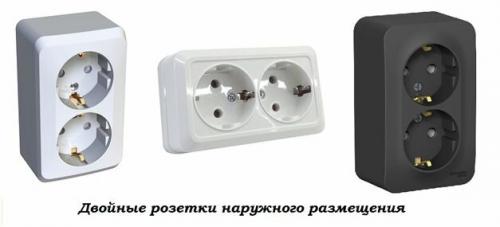

    Виды двойных розеток. Какие бывают двойные розетки.

    И двойные электрические розетки не обошла стороной серия модификаций, в принципе как и обычную розетку. Так что двойная розетка встречается различных видов и претерпела множество модификаций.

    Виды двойных розеток:

    1. наружная;
    2. внутренняя;

    А виды подразделяются на разновидности:

    1. встраиваемая;
    2. навесная;
    3. накладная;

    А модификации двойных розеток бывают следующие:

    1. двойная розетка с заземлением;
    2. двойная со шторками (защита от детей);
    3. розетка двойная с заземляющим контактом с защитой с рамкой;
    4. розетка двойная без заземления с рамкой,
    5. розетка электрическая VDI – двойная…

    И это далеко не весь список!!!

    Тут ещё такое дело, что двойные розетки разделяются и по классам, и типам. Для тех, кто еще не знает, сообщу:

    – у розеток существует свой тип с буквенной маркировкой.

    Ну, например (тип двойных розеток):

    • тип А – это американская двойная розетка;
    • тип В – это розетка с заземлением и так далее.

    *Про типы электрических розеток: одинарных, двойных, тройных, можно почитать в материале – «электрические розетки*».

    Так же розетка подразделяется на классы, в зависимости от цены и производителя, а так же от материала из которого она изготавливается:

    • стандартная розетка двойная;
    • полярная двойная розетка;
    • двойная розетка на заказ;
    • накладная.

    *Лучше покупать, конечно, обычную двойную розетку, без каких-либо модификаций или в крайнем случае, двойную розетку с пружинным выбрасывателем вилки. Ну на края – с защитными шторками!

    Размеры двойной электрической розетки.

    Видео (Беларусская)Установка двойной розетки вместо одинарной
