Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

↑

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

↑

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Перегородка из бруса 50 н. 2 Каркасные перегородки

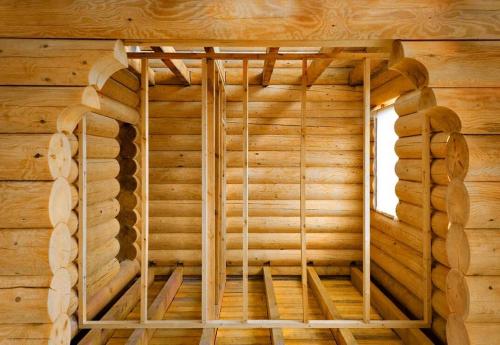

Каркасные перегородки обходятся дешевле массивных стен и опираются на перекрытие. Минимальная толщина конструкции — 70 мм, оптимальная — 120 мм. Каркас, для которого подойдут сухие строганые доски, обычные состоит из верхней и нижней обвязки, стоек и горизонтальных перемычек. Шаг стоек и перемычек выбирают, исходя из требований прочности и размеров плит заполнения. Наиболее распространённая величина ячейки каркаса — примерно 600×1200 мм. Стойки, к которым впоследствии будут крепиться дверные коробки, для большей жёсткости следует усилить подкосами.Для заполнения каркасных перегородок чаще всего используют шумопоглощающие плиты из. Для предотвращения эмиссии частиц материала в помещения плиты нужно с обеих сторон затянуть пароизоляционной плёнкой с перехлёстом полос 10 см и проклейкой стыков бутил-каучуковой лентой.

«Экострой Центр»

Боковые стойки каркасной перегородки как в мансарде, так и на первом этаже крепят к стенам с помощью скользящих узлов, а сверху оставляют зазор 2-6 % от высоты помещения (в зависимости от материала стен и стадии усадки).

«Экострой Центр»

Как альтернативные варианты можно рассмотреть заполнение целлюлозной ватой методом влажного напыления (обойдётся дороже на 20-40 %), мягкими ДВП (на 70-100 %), льняным утеплителем (в 5-6 раз). Перечисленные материалы обеспечивают несколько лучшую звукоизоляцию, чем минеральная вата, и на практике позволяют уменьшить толщину перегородки на 20-40 мм. Целлюлозные и древесные волокна сравнительно безопасны для здоровья, но плёнка всё равно необходима, иначе в комнатах будет пыльно. Обшивают перегородки чаще всего, располагая её вертикально. Имитации бруса или бревна, иногда применяемые из дизайнерских соображений, обойдутся в 2,5-3 раза дороже. Во влажных зонах нередко строят перегородки из влагостойкого гипсокартона или цементных листов под облицовку плиткой.

Процесс монтажа каркасной перегородки под облицовку керамической плиткой

ТЕХНОНИКОЛЬ

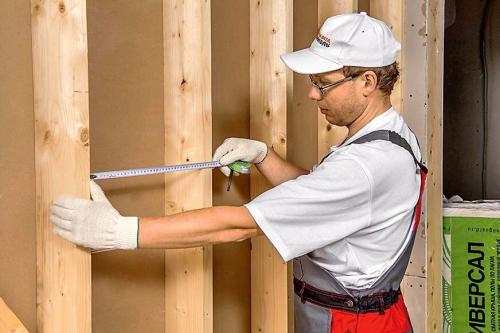

Для каркаса выбрали брус сечением 70×100 мм. Стойки расположили с шагом 30-35 мм, чтобы добиться большей жёсткости перегородки.

ТЕХНОНИКОЛЬ

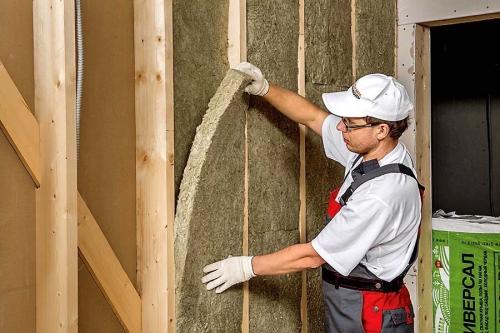

Плиты из минеральной ваты «Greenguard Универсал» толщиной 50 мм уложили в два слоя с перевязкой стыков.

ТЕХНОНИКОЛЬ

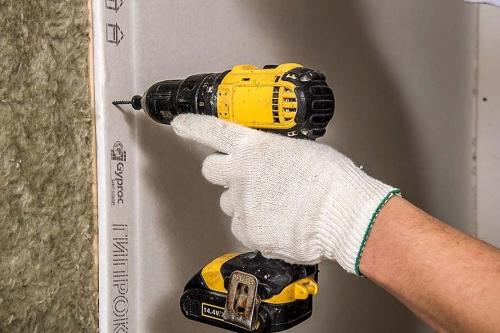

Обшили каркас влагостойким гипсокартоном. Предстоит заделка стыков листов, грунтование и облицовка.

Каркасные перегородки почти не ограничивают вас при планировке этажа, а стеклянные чаще монтируют в проёмах капитальных стен.

Монтаж гипсокартона на деревянные стены. Отделка потолка гипсокартоном

В случае с гипсокартоном невозможна прямая обшивка стен — данный способ хорош лишь для помещений, не дающих усадку. Деревянная же постройка в течение всего срока службы чуть-чуть деформируется, уменьшаясь по высоте. Это отразится на состоянии гипсокартона — намертво прикрученный либо приклеенный лист будет ужиматься вместе со стеной.

Монтаж гипсокартона на каркас — единственно верный способ обшивки деревянного дома. Это дает ряд преимуществ:

• поверхность дополнительно выравнивается, облегчая оштукатуривание;
• возможность подкладки любого утеплителя;
• дополнительная устойчивость конструкции;
• продление срока службы ГКЛ.

В качестве каркаса берут либо брус из дерева, либо металлический профиль. Иногда используются рейки из-за их дешевизны. Если хочется, чтобы дом максимально состоял из натуральных материалов, выбирают брус, но лучше все же собрать каркас из профиля. Это будет чуть дороже, зато легче относительно подготовки, калибровки, а еще долговечнее и устойчивее.

Заключается в подготовке исходной поверхности. Перед началом монтажа профилей со стен удаляются выступающие или разрушающиеся элементы, замазываются щели и дырки. Осмотреть стены на предмет сучков — их наличие осложнит установку направляющих.

Заранее определить, как пойдет проводка. Обычно она прокладывается внутри каркаса, но в данном случае лучше пустить ее над листами гипсокартона.

Важно учесть требования СНиПов, а именно:

• прокладывать электрические кабели или проводку в металлические рукава;
• не монтировать пластиковые трубы и гофрированные элементы под гипсокартон.

Обусловлены требования тем, что при необходимости, например, закрутить саморез или вбить гвоздь в стену крепежный элемент может задеть конструкцию под гипсом. В случае с трубами это грозит затоплением и намоканием ГКЛ (а они выйдут из строя), с электричеством — коротким замыканием, способным вызвать пожар.

1. Взяв карандаш, уровень и рулетку, нанести линии расположения вертикальных стоек. Устанавливаются они через 40-60 см в зависимости от ширины выбранного утеплителя. Важно, чтобы последний входил плотно в ячейки, образованные металлическим каркасом, поэтому при уменьшении расстояния на 5-10 мм меж профилями хуже не будет.
2. Наметить местоположение подвесов, к которым присоединятся профили, также через 40-60 см.
3. Установить горизонтальные направляющие. Стартовые ставить полками в базовой поверхности. Фиксируются элементы саморезами через 50-55 см.
4. Установить подвесы по обозначенным линиям.
5. Через каждые 40-60 см в пазухи горизонтальных направляющих вставляются вертикальные профили.
6. При помощи уровня и нитей натянуть последние горизонтально, чтобы убедиться в ровности поверхности. После этого соединить профиль с подвесами посредством саморезов по металлу.
7. Края подвесов загнуть, чтобы они не выступали за внешнюю часть вертикальных стоек.
8. Поместить в ячейки, образованные металлическими элементами, утеплитель. Для устойчивости закрепить его перемычками. Обратить внимание на места прокалывания подвесом минеральной ваты — их нужно закрыть, чтобы холодный воздух не проникал внутрь помещения. Важный момент — если монтаж гипсокартона выполняется на деревянные стены будущих ванны или кухни, надо усилить конструкцию.
9. Если важен долгий срок службы утеплителя, поверх него фиксируется пароизоляция — специальная мембрана. Крепится она скотчем (на брус — степлером) в каркасу.

Гипсокартон на брус. Крепление гипсокартона к деревянной стене

Внутренняя отделка деревянного дома гипсокартоном возможна только с помощью каркаса. Бюджетным вариантом для старых устоявшихся построек и дачных домиков является монтаж гипсовых плит на рейки или брусья из хвойных пород дерева. При этом обшивка не должна плотно примыкать к полу и потолку помещения. Зазоры прикрывают плинтусом.

Рейки крепятся к стене с помощью дрели и дюбелей.

Возможный зазор между стеной и рейкой следует заделать мелкими частицами гипсокартона. Есть еще горизонтальные рейки-распорки, которые монтируются между вертикальными рейками. Рейки-распорки монтируются на различной высоте.

Таким образом, создается сетка в качестве основы.

• Уложить вдоль стены брус и прочертить линию с внешнего края;
• Вертикально прислонить стоечный древесный брус, пометить через одинаковые промежутки расположение торца за его выходом на полу.

Чтобы осуществить качественное крепление ГКЛ понадобится стандартный набор инструментов: уровень, рулетка, маркер и мел для разметки креплений, дрель, шуруповерт, нож или пила для раскроя. Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г Если стена наклонена или повернута, то придется использовать маячки. Используйте прочную нить, чтобы составить сеть, указывающую на нужную вертикальность и плоскость.

Далее происходит установка маячков в нужных местах. Установить их нужно так, чтобы они касались ниточного каркаса. Затем листы гипсокартона крепятся таким же способом, как и в первом варианте. После этого, проблемные места закрепите дюбелями, а швы заделайте при помощи шпаклевки и серпянки.

Для выравнивания стен гипсокартоном на клей обычно используется, кроме гипсовых составов, монтажная пена и “жидкие гвозди”. Также применяют самодельные растворы, например, на базе шпаклевки и ПВА. Отличаются при этом техники нанесения составов на поверхность устанавливаемого материала. Чтобы обшивка стен гипсокартоном не приносила проблем и долго радовала глаз, перед началом работы следует учесть ряд очень важных моментов.

Во избежание появления трещин на швах работу следует проводить после установления в комнате постоянной температуры и влажности.

Крепление гипсокартона на брус — это один из двух способов отделки помещения на каркасе, хотя и менее распространенный. Сборка обрешетки деревянного каркаса под гипсокартон сопряжена со многими нюансами, которые отсутствуют при использовании металлического профиля. Все-таки использование древесины возможно и даже не теряет актуальность, особенно при отделке стен деревянных построек.

Можно ли крепить гипсокартонные листы на деревянный брус, и что следует знать и учитывать в работе с таким материалом?
Процесс крепления гипсокартона на деревянный брусРаботу по сборке начинают с разметки и крепления бруса, который будет выполнять функции направляющих профилей. Каркас для гипсокартона на стены собирают по следующему алгоритму: Такой популярный отделочный материал, как ГКЛ, в большинстве случаев крепится на специальный каркас. Обычно его монтируют из металлических профилей. Альтернативный вариант — обрешетка из деревянных брусьев, собрать которую своими руками очень просто. Но не нужно обманываться легкостью изготовления: дерево — капризный материал, его применение возможно далеко не всегда.

Рассмотрим все особенности такой конструкции и выясним, когда и как можно сделать деревянную обрешетку под гипсокартон самостоятельно.

В домах с деревянными стенами монтировать стойки к основанию можно саморезами по дереву. Но отверстия сверлить все равно надо: так исключается вероятность того, что брус треснет.

В качестве конструкции каркаса могут служить как профили из металлического оцинкованного листа, так и деревянные элементы — рейка, брус, доска.

Поэтому данный материал станет одним из самых лучших решений, с помощью которого деревянный потолок приобретет новый облик и придаст помещению красоты и изящества. При монтаже доборных листов (если высота стены превышает длину листа) под перпендикулярный стойкам шов закладывается дополнительный брусок. Вместо него можно использовать обрезок доски или толстой (от 12 мм) фанеры. Главное — чтобы края смежных листов крепились к общему элементу каркаса.

Кстати: при необходимости промежуточная шлифовка может выполняться после заполнения швов и заделки саморезов. Ее необходимость определяется только состоянием поверхности.
