Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.
Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.
Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .
Обратите внимание
Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.
Лавочку можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.
Лавочка с профильной трубы — чертеж
Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.
2. Вид сбоку
Немного расшифрую чертежи.
Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.
Уклон спинки делал исключительно «на глазок»:)
Необходимый инструмент и материалы
- Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
- Болгарка или ножовка по металлу
- Сварочный аппарат + электроды ∅3
- Строительный уровень
- Угольник
- Рулетка
- Краска по металлу
- Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
- Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
- Струбцины
Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.
Можно приступать к работе
Как изготовить садовую скамейку — Лавочка из профильной трубы — фото и последовательность работ
Все работы буду проводить на своем импровизированном верстаке:)
Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.
Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.
По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.
Вуаля..
При помощи струбцины и угольника начинаю приваривать ножки.
И получаю вот такой результат.
Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.
На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.
После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.
Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)
Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.
Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.
Важно
После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.
Далее остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.
Провожу финальную сборку и вот результат — лавочка из профильной трубы своими руками готова !
Спасибо за просмотр, удачи вам в ваших начинаниях!

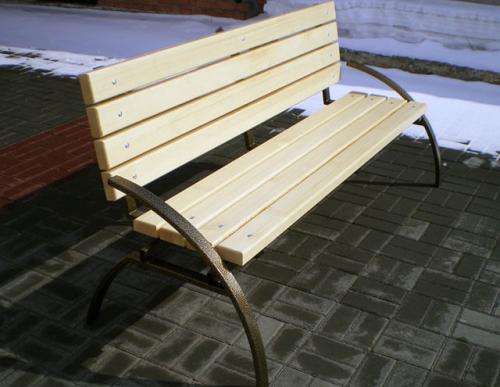

Пошаговая работа скамейки из профильной трубы. Преимущества профильной трубы для садовой мебели
Металлический профиль — дешевый, общедоступный и удобный в работе материал, из него можно изготовить разнообразные элементы садового интерьера. Низкая стоимость — первое преимущество, благодаря которому выбирают профиль в качестве основы для изготовления скамеек и столиков.
Универсальность и легкость в обработке — второе достоинство профилированных труб: их можно легко резать, гнуть, варить, даже если исполнитель обладает начальными навыками работы с электроинструментом. Имея под рукой качественное оборудование и точные расчеты необходимого количества материала, можно справиться с работой за считанные часы.
Есть и другие преимущества профильной трубы:
- устойчивость к влаге и перепадам температур;
- стойкость к механическим нагрузкам;
- неприхотливость в уходе.
Металл, из которого изготавливаются профильные трубы — легированная сталь, которая может быть оцинкованной или иметь специальный защитный полимерный слой. Оба покрытия обеспечивают металлу защиту от коррозии и окисления. Но на практике большинство мастеров использует дополнительно специальные составы и грунтовки, защищающие от внешних воздействий.
Стойкость к нагрузкам, высоким и низким температурам обеспечивает готовой садово-парковой мебели из трубного профиля практически пожизненную эксплуатацию. Срок службы изделий может насчитывать десятилетия, при условии правильно подобранной площади сечения и толщины изделий.
Обратите внимание! Чтобы изготовить своими руками лавки, скамейки, столики и другие предметы для сада рекомендуется использовать профиль толщиной не менее 1,5 мм, а в идеале — 2-3 мм. Толстые стенки труб облегчают сварку, а также позволяют изделию дольше противостоять разрушительным процессам.

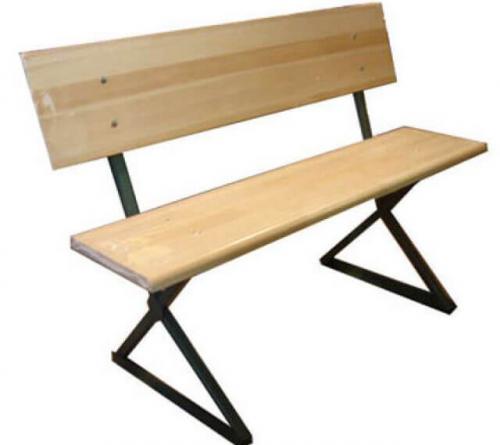

Скамейка из профиля чертеж. Что необходимо для изготовления лавочки
При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.
Для изготовления садовой лавочки потребуется наличие следующих материалов:
- Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
- Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
- Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
- Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
- Антисептических пропиток и финишных покрытий для древесины.
Что касается перечня необходимых инструментов, то он имеет такой вид:
- Болгарка, заточные и отрезные круги.
- Электродрель с комплектом сверл.
- Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
- Молоток сварщика.
- Электролобзик.
- Шлифмашинка, укомплектованная наждачной шкуркой.
- Керн, рулетка, карандаш (маркер).
Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.
Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.
Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.
