Подземная прокладка кабеля в пнд трубе: простой способ запустить кабель

Подземная прокладка кабеля в пнд трубе является одним из самых популярных способов запуска кабеля. Этот метод обеспечивает надёжное и долговечное соединение кабеля с электросетью. В этой статье мы рассмотрим основные этапы подземной прокладки кабеля в пнд трубе и подскажем, как сделать этот процесс максимально простым и эффективным.

Подготовка к прокладке кабеля

Перед началом работ необходимо провести предварительную подготовку. Выберите подходящую пнд трубу и кабель, который будет проложен в ней. Затем проведите измерения, чтобы определить необходимую длину трубы и кабеля.

Подготовьте необходимые инструменты и оборудование для прокладки кабеля. Это может включать в себя пневматический дрель, отвёртку, клещи, кабельный натяжной механизм и другие инструменты.

Прокладка кабеля в пнд трубе

Теперь, когда все подготовительные работы завершены, можно приступить к самой прокладке кабеля.

1. Выкапывайте траншею для трубы. Её глубина и ширина должны соответствовать размерам трубы и кабеля.

2. Устанавливайте пнд трубу в траншею. Используйте пневматическую дрель для прокола отверстий в трубе.

3. Затем прокладывайте кабель в трубу. Используйте кабельный натяжной механизм для того, чтобы кабель проходил по трубе без зазоров.

4. При необходимости, используйте клещи для фиксации кабеля в трубе.

5. После того, как кабель будет полностью проложен, закройте траншею и уплотните грунт.

Поддержание кабеля в рабочем состоянии

Чтобы обеспечить долговечность кабеля и предотвратить его повреждения, необходимо регулярно проводить техническое обслуживание. Проверяйте состояние кабеля и пнд трубы, а также следите за их герметичностью.

Таблица: Проверка кабеля и пнд трубы

ПроверкаОписание Состояние кабеляПроверьте, нет ли повреждений на поверхности кабеля, а также его изоляции. Состояние пнд трубыПроверьте, нет ли трещин и повреждений на поверхности трубы. ГерметичностьПроверьте, нет ли утечек в пнд трубе.

Список: Техническое обслуживание кабеля и пнд трубы

  • Проверка кабеля на повреждения и коррозию.
  • Проверка пнд трубы на герметичность и состояние изоляции.
  • Устранение обнаруженных дефектов и повреждений.
  • Обеспечение надлежащей изоляции кабеля.
  • Проверка соединений кабеля и пнд трубы.
  • Подземная прокладка кабеля в пнд трубе является одним из самых популярных способов запуска кабеля. С помощью этого метода можно обеспечить надёжное и долговечное соединение кабеля с электросетью. Для того, чтобы процесс прокладки кабеля был максимально простым и эффективным, необходимо провести предварительную подготовку, собрать необходимые инструменты и оборудование, а также регулярно проводить техническое обслуживание кабеля и пнд трубы.

    Связанные вопросы и ответы:

    Вопрос 1: Что такое подземная прокладка кабеля в пнд трубе

    Ответ: Подземная прокладка кабеля в пнд трубе - это метод установки кабелей под землей, используя специальные трубы, называемые пнд-трубами. Этот метод позволяет защитить кабели от внешних воздействий, таких как механические повреждения, а также обеспечивает удобство обслуживания и ремонта. Пнд-трубы изготавливаются из различных материалов, таких как полиэтилен, полипропилен, асбоцемент и другие, и могут быть различных диаметров и длин.

    Вопрос 2: Какие преимущества имеет подземная прокладка кабеля в пнд трубе

    Ответ: Подземная прокладка кабеля в пнд трубе имеет ряд преимуществ. Во-первых, этот метод обеспечивает надёжную защиту кабелей от механических повреждений, таких как рытьё, копания и прочее. Во-вторых, пнд-трубы защищают кабели от воздействия окружающей среды, такой как влажность, солнечный свет и прочее. В-третьих, подземная прокладка кабеля в пнд трубе обеспечивает удобство обслуживания и ремонта, так как трубы можно легко открывать и закрывать.

    Вопрос 3: Какие материалы используются для изготовления пнд-труб

    Ответ: Пнд-трубы могут быть изготовлены из различных материалов, таких как полиэтилен, полипропилен, асбоцемент и другие. Полиэтилен и полипропилен являются наиболее популярными материалами для изготовления пнд-труб, так как они обладают высокой химической стойкостью, устойчивостью к коррозии и способностью противостоять механическим повреждениям. Асбоцементные трубы также используются для подземного прокладывания кабелей, но их использование ограничено из-за токсичности материала.

    Вопрос 4: Как выбрать подходящий диаметр пнд-трубы для прокладки кабеля

    Ответ: Выбор подходящего диаметра пнд-трубы для прокладки кабеля зависит от диаметра самого кабеля и количества кабелей, которые будут проложены в одной трубе. Обычно рекомендуется выбирать трубу с диаметром, который на 2-3 раз превышает диаметр кабеля, чтобы обеспечить достаточное пространство для свободного движения кабеля и удобство обслуживания. Также следует учитывать, что при прокладке нескольких кабелей в одной трубе необходимо обеспечить достаточное расстояние между кабелями для их изоляции друг от друга.

    Вопрос 5: Как прокладывать кабель в пнд-трубе

    Ответ: Процесс прокладки кабеля в пнд-трубе включает следующие этапы:

    1. Выбор подходящей пнд-трубы по диаметру и длине.

    2. Закладка трубы в землю с помощью специального оборудования.

    3. Прокладка кабеля в трубу с помощью специальных инструментов, таких как кабельные вилы.

    4. Закрытие трубы и уплотнение грунта вокруг неё.

    5. Проверка качества прокладки кабеля и его работоспособности.

    Вопрос 6: Как обеспечить надёжную изоляцию кабеля в пнд-трубе

    Ответ: Надёжная изоляция кабеля в пнд-трубе обеспечивается использованием специальных изоляционных материалов, таких как полиэтилен, полипропилен, асбоцемент и другие. Изоляционные материалы должны обладать высокой химической стойкостью, устойчивостью к коррозии и способностью противостоять механическим повреждениям. Также важно соблюдать правила монтажа кабеля в трубе, такие как правильное укладывание кабеля в трубе и обеспечение достаточного пространства для его свободного движения.

    Вопрос 7: Как обеспечить надёжное соединение кабеля в пнд-трубе

    Ответ: Надёжное соединение кабеля в пнд-трубе обеспечивается использованием специальных соединительных элементов, таких как клеммы, штепсельные соединения и другие. Соединительные элементы должны быть изготовлены из подходящих материалов, таких как медь, латунь, алюминий и другие, и обладать высокой электропроводностью. Также важно соблюдать правила монтажа соединительных элементов, такие как правильное зажимывание клемм и обеспечение герметичности соединения.

    Вопрос 8: Как обеспечить надёжное обслуживание и ремонт кабеля в пнд-трубе

    Ответ: Надёжное обслуживание и ремонт кабеля в пнд-трубе обеспечивается использованием специальных инструментов и оборудования, таких как кабельные вилы, кабельные пилы, кабельные шнуры и другие. Также важно соблюдать правила безопасности при работе с кабелем, такие как использование защитных одежды и обуви, а также соблюдение правил электробезопасности. В случае обнаружения повреждений кабеля необходимо выполнить ремонт в соответствии с правилами монтажа и изоляции кабеля, чтобы обеспечить надёжность и безопасность работы кабеля.

    Что такое подземная прокладка кабеля в пнд трубе

    Популярный способ монтажа электросетей – размещение проводов в земле. В этом случае для защиты кабеля используются специальные трубы. Подземный метод популярен по многим причинам:

    • подземные коммуникации защищены слоем грунта от механических воздействий, природных явлений, других негативных факторов;
    • ураган, сильные порывы ветра могут стать причиной повреждения магистрали при надземном размещении. Подземный способ исключает такую вероятность;
    • при возникновении короткого замыкания отсутствует риск возгорания за счет защиты;
    • отсутствует необходимость дополнительно вкапывать столбы, подготавливать площадки или создавать другие объекты, которые требуются для монтажа.

    Для защиты проводов используются трубы из разных материалов:

    • полипропилен. Он отличается устойчивостью к низким и высоким температурам, пластичностью. Полипропиленовой продукции просто придать требуемую форму;
    • ПНД труба для электропроводки. Этот вид – оптимальный вариант. Материал устойчив к воздействию коррозии. Он прочный, легкий и долговечный.

    Трубы из стальных сплавов не используются для монтажа проводки в грунте. Производители выпускают полиэтиленовые изделия разных видов, что позволяет выбрать вариант с учетом конкретных условий эксплуатации и требований: гофрированные, гладкие жесткие, другие.

    Гофротрубы отличаются упругостью. Они оснащаются армирующей сеткой, поэтому изделия намного тяжелее, чем классические аналоги из полиэтилена. Двухстенные модификации включают два слоя: гофрированный и дополнительный ПНД. Такие трубы ПНД для прокладки кабеля в земле полностью защищают электропроводку от негативного воздействия окружающей среды.

    Какие преимущества имеет подземная прокладка кабеля в пнд трубе

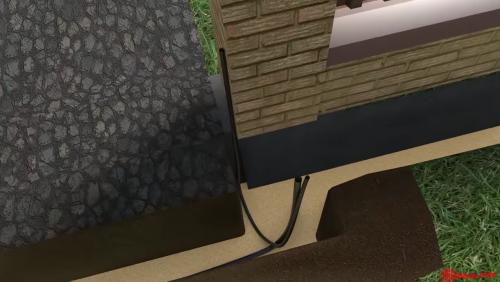

    Какие преимущества имеет подземная прокладка кабеля в пнд трубе. Ввод кабеля в дом под землейПодземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

    Подземный ввод кабеля в дом при помощи бронированного кабеля

    Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

    1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
    2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
    3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
    4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
    5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
    6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии - при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
    7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

    Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

    Какие преимущества имеет подземная прокладка кабеля в пнд трубе. Ввод кабеля в дом под землейТакже возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки ВВГ и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

    Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

    • Выкопайте траншею.
    • Положите в нее трубу требуемого диаметра.
    • Протяните кабель. Важно, чтобы он не находился в натяжке.
    • Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
    • Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

    Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

    Компания «Кабель.РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку кабеля для прокладки в земле по выгодным ценам.

    Какие недостатки имеет подземная прокладка кабеля в пнд трубе

      0

      Всем привет! Вот уже скоро буду прокладывать в землю кабель протяженностью 30-40 метров для подключения 15 кВт с напряжением 380 .
      Не могу определиться - все соседи и знакомые советуют купить обычный 4-х жильный кабель Ввг 10 мм и протолкать его в трубу ПНД в качестве защиты, да так и закопать.
      В интернете тоже в основном говорят, мол, у меня 5/10/15 лет лежит так кабель в трубе ПНД и норм.
      Против прокладки ПНД нашел лишь одну статью https://energotek.ru/info/biblioteka/ne … ykh-liniy/
      Автор приводит такой аргумент: Температура эксплутации труб ПНД составляет 40 градусов, а температура плавления 130 градусов, а кабель при замыкании может нагреваться до более высокой температуры, что приведет к оплавлению трубы ПНД с разными вытекающими проблемами.
      Цена же вопроса по онлайн-ценам будет на 1000-2000 дешевле за прокладку в ПНД, чем бронированный кабель. У себя в городе еще цены не узнавал и возможно бронированного в наличии не будет.
      Как быть, товарищи-эксперты? Некретично, если использовать ПНД? Если переплата и уделение времени на поиски бронированного кабеля будут оправданы, то могу и в крупный город съездить поискать и переплатить за надежность.

    Какие материалы используются для изготовления пнд трубы

    Полиэтиленовые трубы для местного водоснабжения используются как элементы системы присоединения и подачи воды из скважины. К ним относятся непосредственно трубы водяные и обсадные. Если по первым поднимается вверх вода, то вторые нужны для того, чтобы придать прочности стенкам скважины и предотвратить контакт ее обрушение, контакт водопроводной трубы с грунтом. ПНД системы пришли на смену металлопластиковым, которые были единственным доступным вариантом в течение долгого времени. ПНД высокой плотности служит материалом для напорных труб с повышенными показателями прочности.

    Трубы ПНД для скважин и водопровода

    Обсадная труба — это ограждение скважины, ее полимерная стенка. Она обеспечивает прочность, устойчивость, возможности направленного бурения и получения чистой воды по основным напорным трубам. Прочности обсадной ПНД колонны достаточно для забивания в грунты без скальных обломков. При изготовлении ПНД трубы экструзионным методом ей придается высокая прочность. Свойства полиэтилена низкого давления позволяют нарезать на трубе резьбу для соединения и использовать ее с фитингами из того же материала.

    Основные характеристики обсадных труб:

    • диаметр 90 - 180 мм при толщине стенки 7,3 - 14 мм;
    • резьбовая (чаще всего) или гладкая;
    • длина стандартная (мерная) 4 м с возможностью найти трубы по 12 м.

    По характеристикам обсадные трубы из полиэтилена высокой прочности (низкого давления), колонные напорные трубы могут использоваться для систем дачного водоснабжения и обустройства кабельных каналов с защищенной проводкой. Большая толщина стенок обсадных труб связана с их высокой прочностью. Использовать такие трубы для дренажа может оказаться невыгодным — они больше весят и стоят. В условиях рыхлого грунта с ограниченным боковым давлением на стенки скважины допускается обсадка скважин ПНД трубами большого диаметра канализационными и напорными. Прочности обсадной трубы достаточно для того, чтобы защитить стенки артезианской скважины, глубина которой может достигать и 200 м. Для выполнения таких задач необходимо правильно подбирать трубу и иметь навыки монтажа обсадных колонн!

    Как выбрать подходящую пнд трубу для прокладки кабеля

    Подземная прокладка кабеля в пнд трубе: простой способ запустить кабель 02

    Преимуществ у труб ПНД существенно больше, чем недостатков. К ним можно отнести:

    • доступную стоимость изделий;
    • износостойкость и долговечность. Гофра для подземной прокладки кабеля может служить не менее 50 лет, что даже больше, чем в случае с металлическими изделиями;
    • установка таких труб достаточно проста и занимает немного времени. Монтаж ПНД труб может быть проведен даже при отсутствии опыта и навыков в данном вопросе, если тщательно изучить рекомендации специалистов. Опытные в этой сфере люди отмечают, что на установку ПНД труб уходит меньше времени, чем на сваривание элементов трубопровода из металла, при этом стыки получаются даже более надежными — все дело в монолитности конструкции;
    • в материале изготовления нет опасных для организма человека и окружающей среды веществ;
    • трубы ПНД не подвержены коррозии — структура материала десятилетиями остается неизменной;
    • внутренняя поверхность труб, как и в случае с полипропиленовыми изделиями, полностью гладкая — это удобно при прокладке кабеля;
    • материал характеризуется гибкостью, что упрощает прокладку кабеля под землей и использование изделия с другими целями. Трубы легко изгибать и не бояться ее разрыва;
    • небольшой вес изделия позволяет обходиться без использования специальной тяжелой техники — любые задачи можно выполнить вручную;
    • в случае замерзания разрыва стенок не случится благодаря высокой эластичности.

    Какие инструменты необходимы для прокладки кабеля в пнд трубе

    Более сложный и дорогой варианты это устройство закладки кабеля (УЗК) . Его также называют «протяжка кабеля» и это инструмент специального назначения, то есть, использовать его можно только для этой цели. Но он незаменим при прокладке электрически, телефонных или компьютерных сетей, ведь он не только помогает протянуть очень длинные провода или кабели, но и сделать это в труднодоступных местах, там, где есть серьезные изгибы.

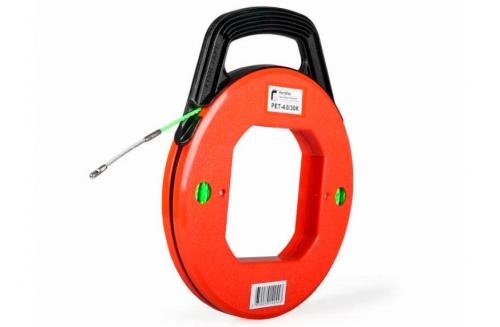

    Протяжка для кабеля представляет собой прут, который собран в бухту. Он может быть из разных материалов, об этом мы расскажем ниже. Внутри может иметь стержень, также могут быть дополнительные волокна, которые нужны для армирования. В результате мы получаем очень жесткую и гибкую конструкцию, которая способна протащить длинный кабель, который может быть тяжелым. Сразу отметим, что у УЗК есть свой срок годности, который зависит от интенсивности использования. Хотя они и защищены от истирания, но оно все равно происходит.

    Такая протяжка позволяет протянуть провода и кабели в гофре, кабель-каналах, трубах, изоляционных рукавах, за настенными панелями и в любых других местах. Разумеется, используют их тогда, когда кабель нужно протянуть через конструкцию, которая уже существует. Расстояние ограничено длиной самой протяжки. Делают их из разных материалов, самыми распространенными являются нейлон, стекловолокно и сталь. У них есть свои особенности, поэтому стоит рассказать подробнее.

      Нейлоновые. Они хороши там, где требуется большая гибкость. Кроме того, если в канале есть элементы, которые могут быть под напряжением, то нейлоновые будут хорошим выбором, так как этот материал является диэлектриком.

      Стекловолоконные. Хорошо подходят для прямых каналов, а вот если есть изгибы, они не так хороши, так как стекловолокно при серьезном изгибе может сломаться. Зато у таких УЗК высокая жесткость, что является преимуществом в определенных случаях.

      Стальные. Универсальный вариант, который представляет собой стальную проволоку в нейлоновой оболочке. Главное преимущество в том, что стальная УЗК способна выдерживать очень серьезные нагрузки.

    В зависимости от длины могут продаваться как свернутые кольцами, так и на катушках, даже на самых больших. А самые длинные, которые применяют для тяжелых силовых кабелей, поставляются не только на катушках, но и с встроенной тележкой, так как они очень тяжелые. Также в комплектацию УЗК входят крепежные наконечники различного вида, которые позволяют надежно зацепить кабель или провод. Самые современные типы (и дорогие) оснащаются лебедками различной конструкции или даже приемником, который позволяет работать в автоматическом режиме и регулировать скорость протяжки и необходимое усилие. Однако, такие устройства применяют там, где кабель нужно протянуть на очень большую дистанцию.

    Подземная прокладка кабеля в пнд трубе: простой способ запустить кабель 03

    Как правильно проложить кабель в пнд трубе

    Защита кабеля от неблагоприятных воздействий требует большого внимания при прокладке линий различного масштаба, местоположения и назначения. Способов ее обеспечения существует множество, но в данной статье рассмотрим один из самых эффективных и экономически выгодных вариантов — прокладка кабеля в ПНД трубе.
