Кабельная инсталляция на даче - это важная задача, которая требует профессионального подхода. Неправильное прокладывание кабеля может привести к непредвиденным последствиям, таким как короткое замыкание или даже пожар. В этой статье мы рассмотрим основные правила и рекомендации по прокладке кабеля на даче.

Подготовка к прокладке кабеля

Перед тем, как начать прокладку кабеля, необходимо провести подготовительные работы.

1. Определение маршрута прокладки кабеля

Первым шагом является определение маршрута прокладки кабеля. Это необходимо сделать, чтобы избежать пересечения кабеля с другими электрическими и водопроводными системами.

2. Выбор кабеля

Следующим шагом является выбор кабеля. Выбирайте кабель, который соответствует вашим потребностям и требованиям. Выбирайте кабель, который имеет достаточную прочность и устойчивость к внешним факторам, таким как температура и влажность.

3. Оборудование и инструменты

Перед началом работы убедитесь, что у вас есть все необходимое оборудование и инструменты. Это может включать в себя:

Кабельный нож;

Кабельные щипцы;

Кабельный уплотнитель;

Кабельный клей;

Кабельные скобы;

Кабельные заглушки.

Процесс прокладки кабеля

Теперь, когда вы провели подготовительные работы, можно начать процесс прокладки кабеля.

1. Выемка канала

Первым шагом является выемка канала для прокладки кабеля. Канал должен быть достаточно глубоким и широким, чтобы вместить кабель.

2. Укладка кабеля

После того, как вы выкопали канал, можно начать укладку кабеля. Укладывайте кабель аккуратно, чтобы избежать повреждений.

3. Защита кабеля

После того, как вы уложили кабель, необходимо защитить его от повреждений. Используйте кабельные скобы и заглушки для защиты кабеля.

4. Подключение кабеля

После того, как вы защитили кабель, можно подключить его к электроустановке. Убедитесь, что все соединения надежно зафиксированы и изолированы.

5. Тестирование кабеля

После того, как вы подключили кабель, необходимо провести тестирование, чтобы убедиться, что все работает корректно.

Рекомендации по прокладке кабеля на даче

Не прокладывайте кабель вблизи других электрических и водопроводных систем.

Используйте кабель, который соответствует вашим потребностям и требованиям.

Убедитесь, что кабель защищен от повреждений.

Используйте кабельные скобы и заглушки для защиты кабеля.

Проверьте все соединения надежности и изоляции.

Проверьте работу кабеля после подключения.

Вывод

Прокладка кабеля на даче - это важная задача, которая требует профессионального подхода. Неправильное прокладывание кабеля может привести к непредвиденным последствиям. Поэтому важно провести подготовительные работы, выбрать кабель, оборудование и инструменты, а также соблюдать рекомендации по прокладке кабеля на даче.

Связанные вопросы и ответы:

Что необходимо знать перед началом работ по прокладке кабеля на даче

Электричество подведено к дому и заведено внутрь.

Монтаж распределительного щитка - это процесс установки и подключения электрического щитка в доме. Для выполнения этой работы необходимо обладать определенными знаниями и опытом, поэтому лучше доверить монтаж профессиональному электрику. В процессе монтажа необходимо учитывать все требования безопасности и правильно подключить все провода и элементы щитка. Перед монтажом необходимо подготовить все необходимые материалы и инструменты.

Если делать самому, то лучше выбирать распределительный щит ШРН-П (или любой другой похожей конструкции). Он модульный – это существенно упрощает сам процесс и делает его безопасным.

Внутри корпуса есть установленная DIN-рейка, предназначенная для крепления модульных приборов. В комплекте будут идти саморезы и дюбеля, благодаря которым Вы можете произвести крепление основания на стену. Также в комплекте должны быть шины «РЕ» и «N». В дальнейшем эти шины нужно будет закрепить на черной планке.

Крепление черной планки с шинами «РЕ» и «N» производится в основании шкафа, в пазы сверху или снизу.

Прежде чем проводить крепление корпуса на стену, нужно предусмотреть ввод и вывод проводов в корпусе. Для ввода проводов в основании корпуса расположены разметки отверстий. Эти разметки могут быть расположены снизу, сверху или на задней стенке основания. Для того, чтобы вырезать эти отверстия, можно использовать обычный нож.

Далее нужно сделать на стене отметки тех мест, где будут сверлиться отверстия для дюбелей. После сверления отверстий в них вставляются дюбели и прикладывается основание шкафа и крепится к стене саморезами.

После этого производят установку автоматов и прочего модульного оборудования, необходимые электрические соединения в соответствии со схемой распределительного щита и подсоединяют выходящие и входящие провода.

Какие материалы и инструменты необходимы для прокладки кабеля на даче

Для прокладки наружной проводки на улице применяют следующие основные виды электрических проводов:

• СИП. Это стандартный силовой уличный кабель номиналом до 1000 В. В составе кабеля расположена группа алюминиевых проводников с индивидуальной изоляционной оболочкой. Характерная черта – внешняя оболочка черного цвета. Достоинство – надежность и компактность при воздушном монтаже.

Кабель СИП для наружной проводки Источник etm.ru

• АВБбШв и ВБбШв. Бронированный кабельный проводник на основе алюминиевых и медных жил, соответственно. Предназначен для прокладки электросети в грунте без дополнительной защитной структуры. Плюсы – стальная оболочка, разные оттенки оболочек жил, термо- и влагостойкость, 30-летний срок службы. Минусы – неудобный монтаж из-за повышенной жесткости.
• NYY. Универсальный кабель для наружного и внутреннего применения. Комплектуется как медными, так и алюминиевыми жилами. Проводится как по воздуху, так и в грунте. Преимущества – водо- и огнестойкость, цветная изоляция жил, ПВХ-оболочка черного оттенка, долговечность до 30 лет. Выпускается многими производителями, соответствует международным требованиям и достойно конкурирует с ВБбШв.
• NYM. Еще один проводник универсального применения. Отличается повышенной стойкостью к УФ-излучению. Характерные черты – устойчивость к термоперепадам и воздействию открытого пламени, прочность, водостойкость, круглое сечение. Кабель допускается закладывать в штукатурку и бетон.

Структура различного вида кабелей для проводки на улице Источник samelectrik.ru

На заметку! При выборе кабеля для организации воздушной или подземной наружной электрической линии на даче или участке возле дома необходимо учитывать внутреннее сечение жил – проводка должна соответствовать суммарной и реальной потребляемой мощность приборов и номиналу напряжения с учетом материала проводов. Параметр необходимо подбирать достаточно точно. Каждый лишний мм²существенно повышает стоимость, а недостаточное его значение приведет к постоянному нагреву, а также высокому риску расплавления и воспламенения изоляции.

Какой провод использовать для проводки в доме: конструкция, виды, выбор сечения

Альтернативная электропроводка

При организации наружной электросети в условиях недостатка или отсутствия проводников основных видов допустимо применять альтернативные:

1. ПВС. Гибкий проводник с ПВХ-изоляцией, оснащенный 2-5 жилами.
2. ВВГ. Плоский кабель с двойной оболочкой, комплектуемый 1-5 внутренними проводниками.
3. ПВ, АПВ, ПВ1 и проч. Допустимы для наружной прокладки – но при условии монтажа в защитных патрубках, кожухах, гофрах. Главный минус – одинарная оболочка.
4. ВБбвнг. Огнестойкий гибкий кабель, оснащаемый 1-6 жилами.

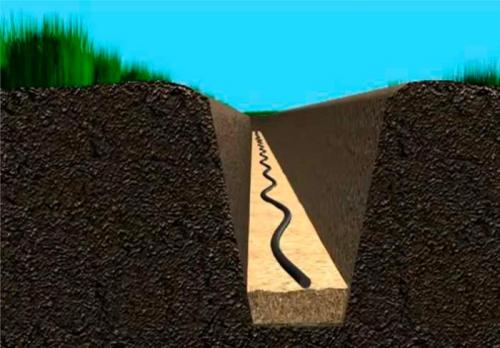

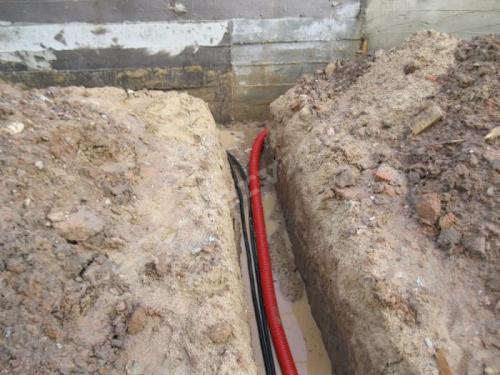

Для прокладки кабеля в земле подготавливается траншея глубиной 0,5-0,7 метра Источник ytimg.com

Справка! Чем больше протяженность линии электропередачи, тем выше потери силы тока из-за сопротивления материала проводки. Поэтому чем длиннее сеть, тем большее сечение должно быть у жил. Для расчета параметра применяются специальные формулы.

Варианты прокладки кабеля и их особенности

Существует 3 основных способа, как протянуть кабель на даче или придомовом участке частного дома – это прокладка по воздуху на улице, монтаж по фасаду сооружения и закапывание в грунт. Каждый вариант имеет свои плюсы, минусы и особенности применения:

• Воздушный. Для проведения линии по воздуху чаще всего применяется СИП-кабель, реже ВВСГ. Оболочка провода выполнена из полиэтилена сшитого типа, и не разрушается под действием солнечного света, ветра и перепадов температуры. Первый тип кабеля имеет алюминиевые жилы, второй медные.

Преимущества способа – большая скорость монтажа, удобство осмотра и обслуживания. Недостаток – влияние на оформление территории, необходимость применения прочного и стойкого к внешним факторам проводника, а иногда и обязательной прокладки стального монтажного троса.

Воздушная проводка кабеля на монтажном тросике в защитной гофре Источник samelectrik.ru

• По фасаду.

Способ используется, когда необходимо подключить оборудование, размещенное на внешних стенах – чаще всего светильника. Однако для прокладки сети не обязательно применять прочный самонесущий кабель. Так как он не будет свободно свисать на воздухе, а опираться на фасад.

При этом защита от разрушения такому проводнику все понадобится. Поэтому для укладки применяется защитная гофра на базе полиамида или металла. Материалы также должны обладать стойкостью к солнечному свету и перепадам температуры.

• Подземный.

Метод подходит, когда требуется провести электросеть на достаточно большое расстояние. Отличается следующим рядом плюсов:

1. Не подвергается воздействию УФ-излучения и ветра.
2. Не влияет на оформление территории.

Какие типы кабелей используются для прокладки на даче

6 мин.

Общие вопросы

С необходимостью электрификации дачного или загородного участка рано или поздно сталкивается любой владелец собственной земли. Проведение этих коммуникации требуется для организации уличного освещения, обустройства бани, гаража либо подсобных помещений. Прокладка кабеля в земле — более предпочтительный вариант, так как в этом случае электрические линии будут очень надежно защищены от ветра, снега и дождя, падающих деревьев, перегрева, а также от субъектов, имеющих криминальные наклонности. Такой способ электрификации потребует вложений, усилий и времени, однако любые затраты окупятся длительным сроком службы «спрятанных» силовых линий.

Преимущества подземной прокладки

Если сравнивать воздушную проводку с укладкой кабеля в траншею по степени надежности, то у последнего способа нет ни единого недостатка. Но только в том случае, если работы были проведены корректно. Прокладка кабеля в земле позволяет:

• использовать провода большего сечения без необходимости усиления, которое требуют воздушные линии;
• минимизировать количество внешних устройств, так как потребуется лишь установка автомата на вводе;
• гарантировать полную безопасность электросети, если изоляция будет выполнена грамотно;
• уменьшить расходы, потому что прокладывание кабеля по воздуху нередко более затратно;
• избежать появления на участке сомнительных «украшений» — висящих проводов.

Технология работ в разных российских регионах почти не имеет отличий, однако есть небольшие нюансы, касающиеся климатических условий и грунта. Нормы и ГОСТы, регулирующие подземную установку линий, были разработаны еще в начале второй половины прошлого века, но с тех пор остаются неизменными.

Основные требования ПУЭ

Правила устройства электроустановок обязательны для соблюдения при обустройстве силовых линий, прокладываемых в земле. Главным из них следуют неукоснительно. Самое важное условие — использование только специального (влагозащищенного, оптимально — бронированного) кабеля, предназначенного для устройства подземной «разводки электропроводки». Другие правила тоже лучше не нарушать, в противном случае придется делать работу над ошибками.

1. Минимальная глубина, на которую закладывают провод, составляет 70 см. В исключительных случаях эту величину разрешено уменьшить до 50 см, однако длина такого участка не должна превышать 500 см, а провод обязан быть хорошо защищен — помещен в трубу.
2. Что обеспечить электромагистрали надежную защиту от повреждений, силовые линии рекомендуется укладывать в гофрированные трубы низкого давления (ПНД — полиэтилен низкого давления). Альтернативы — гладкостенные, двустенные и другие подобные (ПНД) изделия.
3. Прокладка кабеля под фундаментом дома находится под запретом. Минимальное расстояние от бетонного основания до силовой линии должно составлять 60 см. Если линия, проложенная сквозь фундамент, идет от дома к другой постройке, кабель в бетоне нужно защищать стальной трубой — проходной гильзой. Толщина металла — 3-5 мм, или более. Диаметр — в 2-3 раза больше, чем у кабеля.
4. Два провода в одной траншее, обязаны находиться друг от друга на расстоянии 10-15 см, каждый из них помещают в свой защитный бронерукав. Пересечение силовых линий в одной траншее требует, чтобы слой грунта между ними составлял 50 или более сантиметров. Понятно, что глубину этих участков придется сильно увеличить.
5. Если возникла необходимость соединения частей электрического кабеля в грунте, для надежного контакта должны применяться специальные металлические муфты. В качестве дополнительной защиты используют асбестоцементные трубы, замена им — кирпичная кладка, однако последний вариант не всем придется по нраву. Кирпич жалко.
6. Требуется определенная дистанция от других коммуникаций: от водопровода или канализации более метра, от газовой магистрали — как минимум два. Если дополнительная защита силовой сети не предусмотрена, необходимо соблюдать отступ от деревьев (2 м), кустарников (75 см).
7. Запрещено сильное натяжение кабеля, в противном случае при подвижках грунта возможен его обрыв. Монтаж проводов осуществляют с помощью лебедки, оснащенной ограничителем, позволяющим проложить кабель с запасом (волной), предотвращающим его натяжение и повреждение.

Как выбрать оптимальный маршрут для прокладки кабеля на даче

Бывают случаи, когда приходится эксплуатировать электрооборудование в воде, например, погружной (глубинный) насос. Для погружного (глубинного) насоса естественно используется цельный, мягкий провод в оболочке.

Существуют и другие места эксплуатации кабеля, где без герметизации не обойтись.

В процессе эксплуатации возможен износ или обрыв и вопрос стоит о не замене на новый токопровод, а его ремонте, наращивании.

Так, как сделать герметичную изоляцию кабеля, чтобы влага никак не влияла на место соединения?

Для этого можно применить 3 способа:

• муфта заливная;
• термоусадочная трубка;
• лента, типа ЛЭТСАР.

1. Что такое заливная муфта? По сути – механическая коробка, куда помещается место соединения.

В данной ситуации, производить ремонт, должен обученный специалист.

По краям муфты устанавливают уплотнители, через которые проходят жилы кабеля и специальный бандаж из мастики, чтобы не вытекал заливной компаунд муфты.

При закрывании коробки муфты и проверки всех уплотнений заливается полиуретановый компаунд.

Такое соединение дает высокую надежность изоляции от воды.

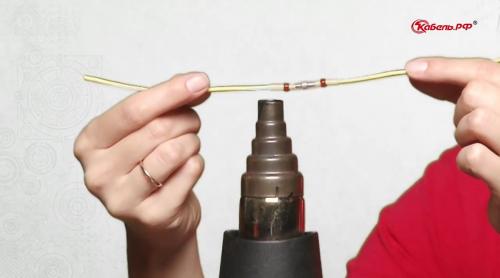

2. Второй способ – это с помощью термоусадочной трубки на внутренней клеевой основе.

Такую трубку сначала также надевают на одну жилу, затем жилы спаивают припоем в длину, перемещают трубку на место спайки. После нагрева строительным феном или огнем зажигалки, трубка плотно обжимает место спайки. Лишний клей при этом выдавливается из краев трубки.

Как только трубка остыла, проводник можно эксплуатировать.

3. Третий способ – лентой ЛЭТСАР. Такая лента наматывается по типу ленты ПВХ или ХБ с перекрытием предыдущего слоя на 50 %. Таких слоев должно быть не меньше трех.

Какие правила безопасности следует соблюдать при прокладке кабеля на даче

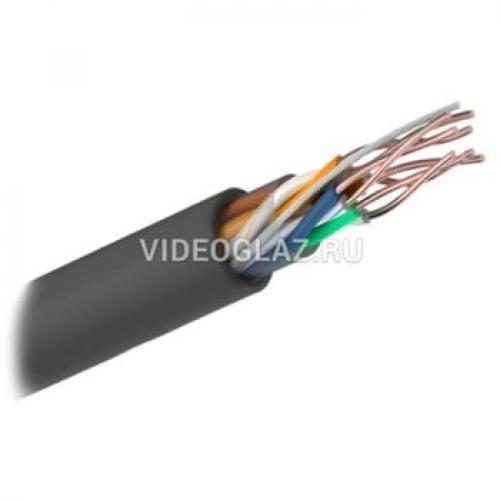

Под экранированным понимают кабель, оснащенный специальной оболочкой. Подобная защита исключает распространение проводом собственных электрошумов, а также не предохраняет электромагнитное поле кабеля от негативного воздействия внешних помех, снижающих его работоспособность.

Для чего еще нужно экранирование кабеля:

• для увеличения механической стойкости изоляционного материала;
• для устранения агрессивного внешнего воздействия;
• для заземления электросети;
• для снижения риска возникновения электропотенциалов на наружной поверхности изделия при исполнении в муфтах.

Чтобы определить, какой вид кабеля перед вами, изучите маркировку провода: на экранированном будет литера Э, к примеру, ВВГЭ.

Учитывая технические параметры, а также специфику использования кабеля, проводят расчеты, чтобы выбрать подходящий материал, конструктивные особенности, тип защитного экрана. К примеру, в электросетях с токовой нагрузкой до 50 А экранирование должно быть выполнено из тонкой алюминиевой либо медной ленты.

В силовых проводах экран делается из медной проволоки увеличенного сечения. Для кабелей средних токов подойдут комбинированные экраны, выполненные из медной ленты и оплетки-проволоки.



Когда необходимо выравнивание электрополя в силовых проводах с высоким напряжением, важно, чтобы защитный экран проводил электрический ток.

Чтобы хорошо представлять, как работает защитный экран, необходимо понимать, что:

• в качестве защиты от внешних электромагнитных шумов в роли экрана выступает сердечник (жила) кабеля;
• когда необходимо ликвидировать внутренние электропомехи, используют индивидуальные экраны для пар (жил);
• чтобы решить обе задачи, у провода должны быть два типа защиты.

Как обеспечить надёжную изоляцию кабеля на даче

Устроить правильное заземление в загородном доме или на даче несложно. Для этого не нужно изучать физические основы и нормы, регламентирующие заземление в электротехники. Все, что вам понадобится – это несколько длинных стальных прутьев (любая арматура 12-20 мм в диаметре) и моток толстого медного провода.

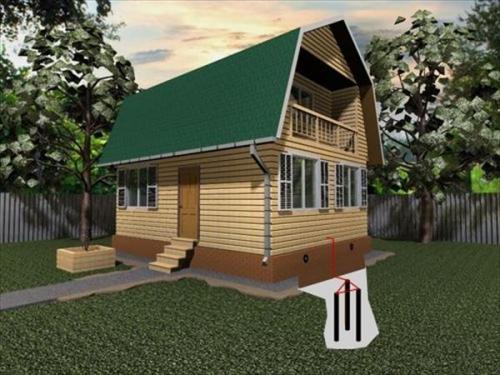

Самая простая конструкция заземления для дома представляет собой три металлических стержня длиной около двух метров, которые вбиваются в землю на расстоянии от 1 до 3 метров друг от друга и соединяются между собой металлическими полосами либо арматурой с помощью сварного или болтового соединения. Можно даже зарыть на ту же глубину пару сваренных между собой «панцирных» сеток от старых кроватей, эффект будет аналогичный, только с меньшим сроком эксплуатации. Для снижения сопротивления грунта растеканию тока рекомендуется пролить землю вокруг каждого штыря крепким соляным раствором из расчета пачка соли (1 кг) на ведро воды.

Более сложный вариант заземления предусматривает опоясывание дома контуром из полосовой стали или круглых стальных проводников (катанкой, полосой) с присоединением к данному контуру заземления забитых в землю стержней на каждом углу на расстоянии не менее метра от фундамента. Такой вид заземления применяется в промышленных зданиях или больших коттеджей и эффективен при использовании электрических устройств большой мощности. В загородном строительстве данный заземлитель может послужить идеальным заземлением молниезащиты.

Заземление дома соединяется с корпусом и заземляющей шиной вводного электрического щита посредством прокладки стальной полосы, катанки диаметром не менее 10 мм и, для удобства прокладки внутри дома, проводом сечением не менее 16 мм2. Присоединяется заземление в щите надежными болтовыми клеммами.

Как защитить кабель от внешних воздействий на даче

Выбор способа соединения жил кабелей и проводов при монтаже электропроводки – ответственная задача. Необходимо учесть совокупность факторов, среди которых – сечение и материал, из которого изготовлены жилы, рабочие условия, а также наличие нужных инструментов для работы.

В данной статье мы разберем самые распространенные способы соединения проводов, их особенности, преимущества и недостатки. Конечно же, идеального варианта не существует. Как соединить провода именно вам, нужно решать отдельно в каждой ситуации, опираясь в том числе на свои знания, навыки и доступные инструменты.

Виды соединения проводов

Соединение проводов может осуществляться следующими способами: с применением клеммных колодок, самозажимных клемм Wago, колпачков СИЗ, зажимов типа «орешек», сварки, пайки или болтового соединения. Расскажем о каждом из способов подробнее.

Клеммные колодки

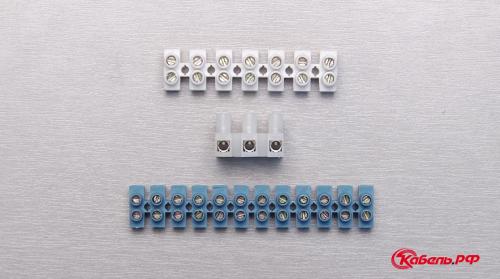

Относительно простой способ соединения для проводов, часто используемый в распределительных коробках, а также для подключения осветительных приборов. Клеммная колодка представляет собой втулку из латуни, помещенную в корпус из пластика. Чтобы закрепить провод внутри нее, необходимо с усилием закрутить винты вручную при помощи отвертки.

Важно, чтобы размер клеммной колодки соответствовал сечению жил кабеля или провода. Если вам нужно соединить многопроволочные проводники, предварительно необходимо обжать их с помощью наконечников (например, НШВИ).

Основной минус клеммных колодок – возможность соединения только двух проводников. Также их нельзя применить для соединения проводов с жилами из разнородных металлов (например, меди и алюминия).

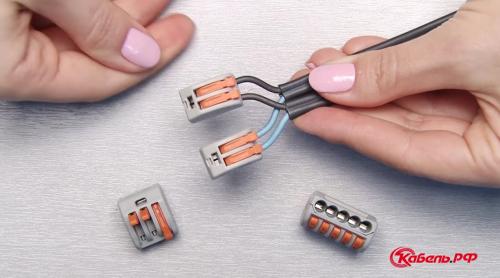

Клеммы типа Wago

В основе клемм Ваго – специальный зажим рычажного типа. С его помощью можно быстро зафиксировать жилу кабеля или провода без риска повредить их. Существуют два вида клемм Ваго – неразъемные, которые можно использовать только один раз, и разъемные, которые могут не только соединить проводники, но и быстро разъединить их. Очевидно, что преимущества за разъемными клеммами.

Важное достоинство Wago (и их аналогов) – простое соединение проводников из меди и алюминия. Также возможно фиксирование двух и более жил проводов, а при соединении жил многопроволочного исполнения не требуется использовать дополнительные аксессуары. К недостаткам Ваго можно отнести их стоимость (она значительно выше, чем цена клеммных колодок) и ограниченная область применения – подключение освещения и розеток общего назначения.

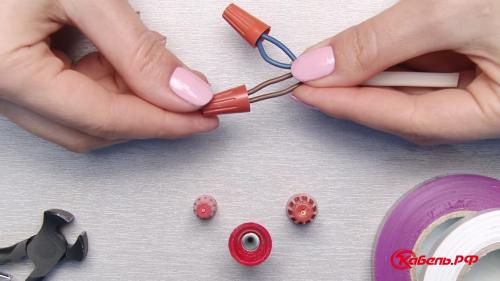

Колпачки СИЗ

СИЗ – соединительные изолирующие зажимы. Проще говоря, это пластиковые колпачки с небольшой пружинкой для фиксации проводников внутри. Достоинства СИЗов – негорючесть, относительно низкая стоимость, а также удобство для маркировки проводов (в продаже есть СИЗ нескольких цветов). Однако медь и алюминий с их помощью соединять нельзя.

Опрессовка при помощи гильз

Очень надежный способ соединения проводов. Однако одних гильз для него недостаточно. Необходим и специальный инструмент – пресс-клещи, а также термоусадочная трубка, делающая соединение герметично изолированным. Выбирая данный способ, учитывайте, что он относится к неразъемным соединениям. При ремонте или неправильном подключении соединение нужно будет обрезать и выполнить монтаж заново с применением новой гильзы.

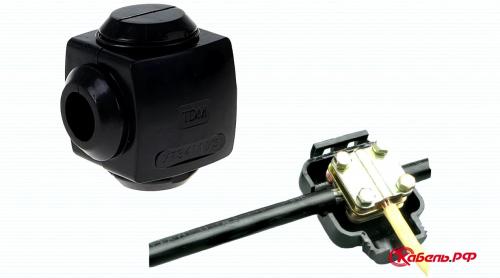

Зажим типа «орех»

Еще один вид соединительного кабельного зажима – так называемый «орех». Он состоит из 2 пластин и 4 винтов, расположенных по углам. Алгоритм соединения следующий. Зачищаем 2 конца провода, фиксируем их внутри пластины, а затем надеваем оболочку из карболита. «Орешек» довольно удобен, но из-за больших размеров использовать его в распределительной коробке нельзя.

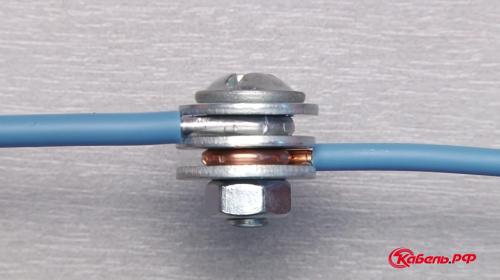

Соединение при помощи болта

Болт, 3 шайбы и гайка – вот и все, что вам понадобится, чтобы выполнить соединение электрических проводов данным способом. Пригодится он в том случае, когда нет материалов, необходимых для вышеперечисленных способов. Надеваем шайбу на резьбу болта, зачищаем жилу и накручиваем ее сверху. Затем устанавливаем вторую шайбу, надеваем жилу и третью шайбу, закручиваем и изолируем гайку. Таким способом можно соединить проводники с медными и алюминиевыми жилами.

Сварка

Для данного способа соединения вам понадобятся сварочный аппарат , электроды для сварки проводов, пассатижи и бокорезы, а также флюс (если планируется выполнить сварку алюминиевых жил). Не забудьте защитить глаза при помощи специальных очков. Алгоритм осуществления сварки следующий. Зачищаем жилы от изоляции, выполняем скрутку, а затем - сварку при помощи сварочного аппарата. Данный способ соединения жил и проводов достаточно надежен, но не стоит забывать, что он не подходит для соединения проводников из меди и алюминия.

Как правильно заземлить кабель на даче

Это, в первую очередь, зависит от размера и формы вашего участка. Чем больше площадь участка, тем большее количество электрических точек вам скорее всего понадобится. Форма участка тоже играет роль: ведь, очевидно осветить прямоугольный, треугольный и вытянутый участок намного проще (и ему нужно меньше источников освещения), чем квадратный.

Второй фактор — расположение вашего дома. К примеру, ваш дом построен в середине участка. В таком случае все, что вам нужно — установить освещение по его периметру и забору. Другой случай — дом построен с одной стороны участка, а вторая половина отведена под сад и огород. В этом случае нужно уже смотреть индивидуально, исходя из особенностей планировки вашей придомовой территории.

Хотя многие домовладельцы руководствуются простым правилом: чем больше, тем лучше. Преимущества дополнительных розеток на участке очевидны. Благодаря ним, вы забудете о том, что такое слишком короткий (и вечно запутывающийся) кабель вашей газонокосилки, электроинструмента, светильника и любых других устройств. Вы сможете пилить пиломатериалы, шлифовать, дрелить, выполнять заготовку дров в любом месте. Вы не заметите как задумаетесь о том, как сделать сад более функциональным. Возможно, вы решите купить электрический гриль вместо мангала, или поставить бассейн с электрическим фильтром. Ну и, безусловно, это эстетика. С достаточным количеством розеток ваш сад будет выглядеть красиво и аккуратно.
