При электрификации частного дома или дачи приходится решать, по воздуху или в земле будет проходить трасса. Прокладка кабеля в земле требует большего объема работ, но она обеспечивает большую сохранность: из-под грунта провода вытянуть сложнее, чем срезать с троса. Потому, несмотря на дороговизну, чаще выбирают именно этот способ.

Наши преимущества:

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

1. Глубина, на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее. В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности.
2. Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг. Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться.
3. Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв. Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована.
4. Установка сигнальной ленты, которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Связанные вопросы и ответы:

Что такое прокладка кабеля в земле

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

• тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
• коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
• условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

• из ПВХ;
• из сшитого полиэтилена (СПЭ);
• из бумаги, пропитанной особыми составами.

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

• бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
• кирпичная кладка, которая монтируется аналогично плитам из бетона;
• асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Какие инструменты нужны для прокладки кабеля в земле

До фундаментов зданий и сооружений допустимое расстояние в свету до кабелей траншее— от 0,6 метра.

При параллельной прокладке расстояние между кабелями в траншее должно быть не менее:

• Между силовыми кабелями напряжением до 10 кВ — 100,0 мм, в том числе и контрольными кабелями;
• 250 мм — при напряжении 20-35 кВ;
• 500 мм — между силовыми кабелями и кабелями связи.

При необходимости и по согласованию между эксплуатирующими компаниями, допускается сокращение расстояния исключительно между силовыми кабелями — до 100 мм. Не нормируются минимальные расстояния непосредственно между контрольными кабелями.

Допускается расстояние не менее двух метров до стволов деревьев при прокладке в зонах насаждений. Сокращение данного расстояния возможно в случае согласования с компанией ответственной за насаждения и обязательной дополнительной защиты линий (прокладка в трубах). Минимально допустимое значение расстояния до кустарников — 0,75 мм .

При параллельной прокладке кабельной линии в траншее с железными дорогами, кабели, как правило, прокладываются вне зоны отчуждения. При прокладке линий в пределах зоны отчуждения расстояние от кабеля до оси пути железной дороги должно быть не менее 3,25 м, а для электрифицированной дороги – от 10,75 м.

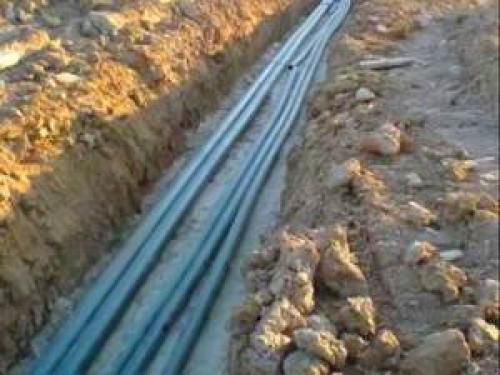

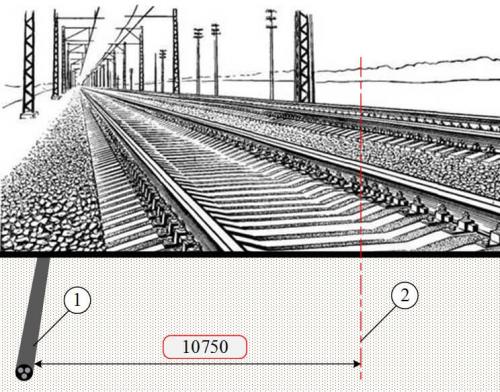

Силовой кабель проложенный вдоль железной дороги

При необходимости допускается уменьшение расстояний, при этом кабели на всем участке сближения должны прокладываться в изолирующих блоках или трубах на всём расстоянии.

Расстояние при параллельной прокладке с трамвайными путями до оси пути должно быть от 2,75 м. Допускается уменьшение этого расстояния при условии, что кабели на всем участке сближения будут проложены в блоках или трубах.

При прокладке кабельной линии параллельно с автомобильными дорогами первой и второй категории, кабели прокладываются с внешней стороны кювета или подошвы насыпи на расстоянии не менее 1,0 м от бровки, или не менее 1,5 м от бордюрного камня. Уменьшение указанного расстояния допускается в каждом отдельном случае по согласованию с дорожными управляющими компаниями.

При пересечении кабельными линиями других кабелей они должны быть разделены слоем земли толщиной не менее 0,5 м. При необходимости значение толщины для кабелей до 35 кВ может быть уменьшено до 0,15 м. Кабели при этом должны быть разделены на всем участке пересечения в каждую сторону плитами или трубами из бетона или другого равнопрочного материала.

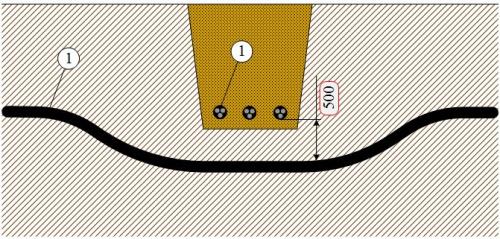

Схема пересечений кабельных линий в разрезе

При пересечении кабельными линиями трубо- и теплопроводов, а также нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля в трубах на участке пересечения, не менее 2-ух метров в каждую сторону.

При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах по всей ширине зоны отчуждения, на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав.

При пересечении кабельными линиями въездов для автотранспорта во дворы, гаражи и т. д. прокладка кабелей должна производиться в трубах. Равно как и проложенные линии в местах пересечения ручьев и канав.

При установке на силовых кабелях соединительных муфт , расстояние в свету между корпусом кабельной муфты и ближайшим кабелем должно быть не менее 250 мм.

Какие типы кабелей можно прокладывать в земле

При напряжении свыше 35 кВ, линии должны быть защищены, исключительно, железобетонными плитами толщиной не менее 50 мм, на всём протяжении кабеля.

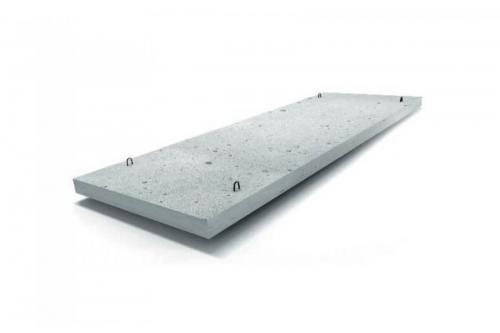

Плита закрытия кабеля ПЗК

При напряжении ниже 35 кВ, помимо ж/б плит, допускается использование керамического полнотелого кирпича . Который укладывается в один слой поперёк кабельной трассы.

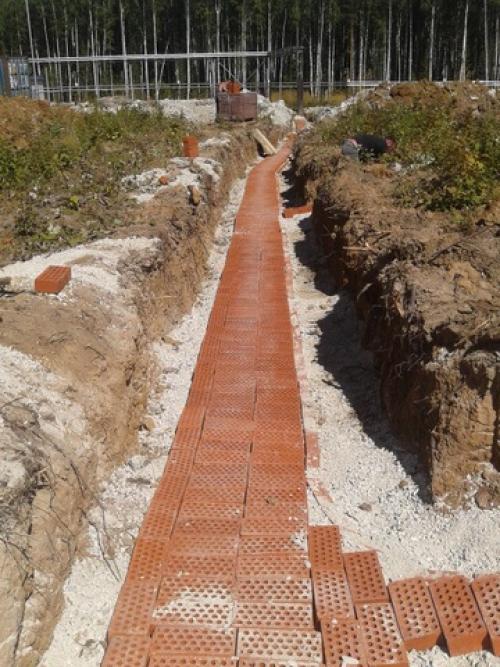

Укладка кирпича для защиты силового кабеля

Пластиковые сигнальные ленты разрешается использовать при напряжении ниже 20 кВ. Исключающими условиями являются:

• линии напряжением выше 1 кВ, питающие электроприемники 1-ой категории
• места пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 метра в каждую сторону от пересекаемой коммуникации или муфты
• на подходах линий к распределительным устройствам и подстанциям в радиусе 5 метров

Допускается не производить дополнительную защиту при прокладке на глубине 1-1,2 метра, кабели напряжением меньше 20 кВ, за исключением городских сетей.

Отметим, что сигнальные ленты и кирпич являются превентивными, сигнальными средствами, по защите от механических повреждений кабеля. Данные материалы смогут защитить кабель проложенный в земле, лишь от незначительных механических воздействий.

Кабельные линии необходимо обеспечить защитой посредством кабельных блоков в случаях:

• пересечения кабельных линий автомобильных и/или железных дорог
• стеснённости по трассе, при большом количестве других подземных коммуникаций и сооружений
• прокладки линии в агрессивных грунтах или вероятностном попадании в грунт агрессивных жидкостей и/или расплавленных металлов
• необходимости защиты от блуждающих токов

Кабельные блоки выполняются из стальных, чугунных, асбестоцементных, бетонных или керамических труб. При этом защитой от непосредственных механических воздействий служат лишь трубы из стали и чугуна.

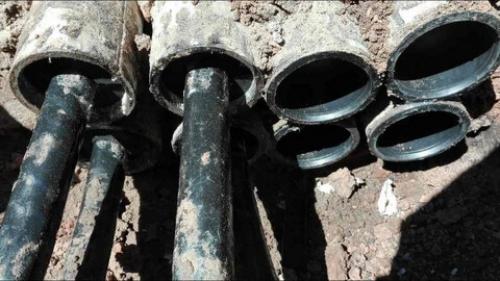

Кабельный блок из труб

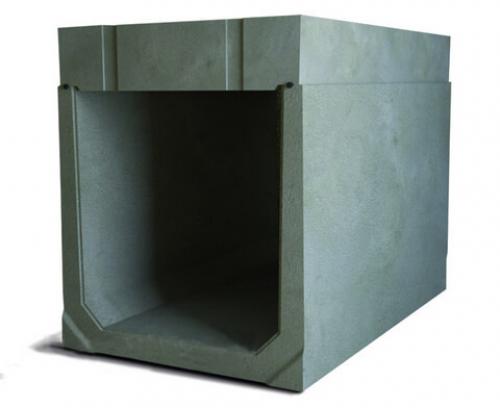

А в ситуациях высокого уровня грунтовых вод, при надземной прокладке, допускается прокладка линий в железобетонных лотках или коробах с плитами покрытия.

Как выбрать правильный кабель для прокладки в земле

При прокладке кабеля необходимо соблюдать строительные нормы и правила, которые помогут избежать проблем и последствий.

Прокладывайте только цельный кабель. Делать соединения под землей не рекомендуется, особенно без опыта создания муфт. Если нужно соединить провода, лучше реализовать надземную соединительную коробку.

Не используйте кабели с бумажной изоляцией . Бумажная изоляция, пропитанная маслом, гигроскопична, а еще такие кабели жесткие и неудобные в работе. Их подключение должно сопровождаться установкой концевой разделки, так что без навыков и специального инструмента здесь не обойтись.

Отступайте от фундамента и коммуникаций.  Если кабель идет параллельно дому, то расстояние между ними должно составлять не менее 60 см. Если абель нужно провести через фундамент, используйте закладную в виде металлической трубы. От канализации и водопровода нужно отступать на метр.

Изолируйте кабели. Прокладывать в одной траншее два кабеля можно, но промежуток между ними должен быть не меньше 10 см.

Защищайте пересечения. Если две траншеи пересекаются, то кабели в месте пересечения должны быть одеты в футляры длиной 1 м, а расстояние между кабелями должно составлять 15 см.

Не забывайте про заземление. Если используется кабель с броней, его нужно заземлять. Это важно для того, чтобы избежать электрокоррозии проводки.

Обходите деревья и кустарники. Провод должен проходить как минимум в метре от больших деревьев. Но, если этого сделать нельзя, проложите кабель под деревом. Для этого выкопайте ямы с обеих сторон растения и забейте под корнями металлическую или асбоцементную трубу. В нее можно пропустить кабель.

Какие факторы влияют на выбор места для прокладки кабеля в земле

В небольшом государстве Сингапур, имеет место наиболее низкая во всем мире частота повреждений подземных кабельных трасс. В случае если при проведении земляных работ экскаватор порвет какой-либо кабель, то, по местному законодательству, производителя работ и руководителя фирмы, которой принадлежит экскаватор, могут отправить в тюрьму на 10 лет каждого без вариантов на смягчение наказания. Прочитав эту информацию, хочется задаться вопросом: не слишком ли строго в Сингапуре наказывают нерадивых строителей, и учитывается ли при этом отсутствие либо наличие защиты у самого кабеля от механических повреждений в виде защитных лент, бетонных плит, кирпича, труб? И если таковой защиты у кабеля не было, а была применена сигнальная лента лишь обозначающая, а не защищающая кабель, может быть лицам, повредившим кабель, стоило бы дать более мягкое наказание?

Справедливости ради хочется отметить, что в Республике Беларусь тоже строгое законодательство и за порыв кабеля так же не «погладят по головке». Кроме того с началом выпуска нового материала – ленты защитно-сигнальной серии ЛЗС требования к защитным материалам для подземного кабеля поднялись на новую планку, так как для разрушения ленты ЛЗС толщиной 3.5-ой мм. требуется механическое усилие в пять раз большее, чем механическое усилие, разрушающее кирпич. Визуально это может выразить пример с встающим на «дыбы» экскаватором на базе МТЗ-82 ,захвативший ковшом ленту ЛЗС. Расчеты показывают, что при вылете стрелы подобного типа экскаваторов на расстояние более чем 2,7-х метра, значение усилия необходимого для опрокидывания экскаватора будет меньше, чем усилие на разрыв 50-ти метрового отрезка ленты размерами 250*3.5 мм. При таких условиях экскаватор зацепивший ковшом ленту ЛЗС начнет приподымать. И это в случае захвата лента режущей кромкой ковша. При перехлесте через ковш ленты усилие на разрыв будет еще больше, т.е. при вылете ковша более чем на расстояние в 1,5-а метра ленту порвать становиться сложнее, чем опрокинуть экскаватор.

Как обеспечить безопасность при прокладке кабеля в земле

Непосредственно для прокладки кабелей в земле применяют бронированные кабели, защищенные от коррозии джутово-битумным покрытием или поливинилхлоридной оболочкой.
Кабели на напряжение до 10 кВ прокладывают на глубине 0,7 м от планировочной отметки при глубине траншеи 0,8 м, а при пересечении улиц, площадей — 1,1 м. На дно траншеи насыпают слой песка или чистой земли, не содержащей камней, толщиной не менее 0,1 м.
Все кабели номинальным напряжением свыше 1 кВ, проложенные в траншеях, должны иметь защитные покрытия из красного кирпича (силикатный в земле разрушается) или бетонных плит, положенных на слой земли или песка толщиной 0,1 м. При глубине траншеи 1 —1,2 м и напряжении до 10 кВ защита кабелей кирпичом необязательна.
СНиП установлено предельное количество кабелей в одной траншее — не более шести, устройство траншей с большим числом кабелей является не экономичным.
Ширина траншеи(рис. 1) определяется количеством, сечением и марками кабелей.
Между силовыми кабелями расстояние в свету должно быть не менее 100 мм. Между контрольными кабелями, не нуждающимися в охлаждении, расстояние не нормируется.

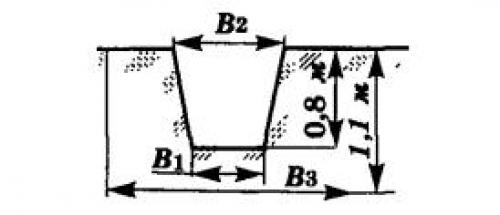

Рис. 1. Размеры траншеи для прокладки кабеля 1-10 кВ:
Bl - на дне траншеи;
В2 - у поверхности земли;
В3 — зона отвода
Допускается совместная прокладка силовых и контрольных кабелей в одной траншее. При этом расстояние между крайними контрольным и силовым кабелем должно быть не менее 100 мм.
Кабель укладывают в траншее «змейкой» с небольшим запасом, составляющим 1,5—2 % общей длины траншеи, на случай возможных смещений почвы и температурных деформаций кабеля в разное время года. В месте установки соединительной муфты предусматривают расширение траншеи для устройства петли запаса и возможности вырезки поврежденной муфты и замены.
При параллельной прокладке в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт, располагаются со сдвигом мест соединения не менее чем на 2 м (рис. 2).
При этом предусматривается запас кабеля по длине, необходимый для проверки изоляции на влажность, монтажа соединительных муфт и укладки дуг компенсаторов, предохраняющих муфты от повреждения при возможных смещениях почвы и температурных деформациях кабеля, а также на случай переразделки
муфты при ее повреждении.

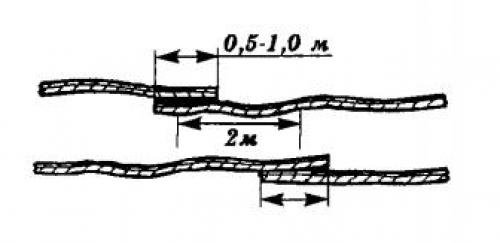

Рис 2. Расположение концов кабеля в месте монтажа двух соединительных муфт
В стесненных условиях при больших потоках кабелей допускается располагать компенсаторы в вертикальной плоскости с двойной минимальной внутренней кривой изгиба, размещая их полого по дуге в земляной щели толщиной не более 0,2 м ниже уровня прокладки кабелей на глубине до 0,5 м. Запас кабеля в компенсаторе должен быть 350 мм. Муфты необходимо, располагать на уровне прокладки кабелей.
Число соединительных муфт на 1 км строящихся кабельных линий для трехжильных кабелей 1 — 10 кВ сечением до 3x70 мм2 должно быть не более 4 шт.; сечением (3x95 — 3x240) мм2 — 5 шт.; для одножильных кабелей — 2 шт.
При прокладке над кабелями сигнально-предупредительной ленты присыпка должна быть не менее 0,3 м, т. е. лента должна находиться на глубине 0,4 м от планировочной отметки.
Сигнально-предупредительная лента из поливинилхлоридного пластиката должна быть красного цвета толщиной 0,5 — 1 мм и шириной не менее 150 мм. Одну ленту можно прокладывать над двумя кабелями.
В готовой траншее кабель прокладывают, раскатывая его с барабана, установленного на кабельном транспортере, автомобиле или трубоукладчике (рис. 3), которые перемещаются вдоль траншеи. Если по условиям трассы применение автомеханизмов затруднено, то кабель раскатывают в траншее с помощью лебедки по специальным кабельным роликам, которые устанавливают на прямолинейных участках трассы по дну траншеи через 3—5 м; на всех поворотах трассы устанавливают угловые ролики (рис. 4).

Какие правила и нормы необходимо соблюдать при прокладке кабеля в земле

Итак, мы определились с типами кабелей, которые можно прокладывать в земле, а также с тем, что трубы лучше использовать всегда. А теперь поговорим о том, как именно проложить кабель в земле и каких ошибок стоит избегать. И в первую очередь мы разберемся с тем, что нельзя делать, а именно:

Траншею под кабель нельзя копать вдоль фундамента дома или другой постройки, должно быть расстояние не менее полуметра;

Не стоит забывать про отступы от растений, особенно это касается деревьев с их корневой системой;

Насчет глубины траншеи есть разные мнение, от 50 сантиметров до метра и больше. Полметра – это очень мало, глубина должна быть не менее 90 сантиметров. Да, мы понимаем, что такую траншею копать сложнее, но если сделать ее неглубокой, то смысл в прокладке кабеля под землей просто пропадет. А в холодных регионах, где могут быть сильные морозы, ее делают еще глубже;

Перед тем, как закапывать трубу с кабелем, обязательно проверьте работоспособность линии.

Сам же процесс прокладки кабеля в земле пошагово будет выглядеть следующим образом. Отметим, что здесь мы рассматриваем прокладку обычных кабелей на дачной участке, где чаще всего используются на 220 или 380, для промышленных изделий с совсем другим напряжением будут иные требования. Про них мы рассказывать не будем, так как профессионалы и так это знает, а обычному потребителю эти знания и не нужны.

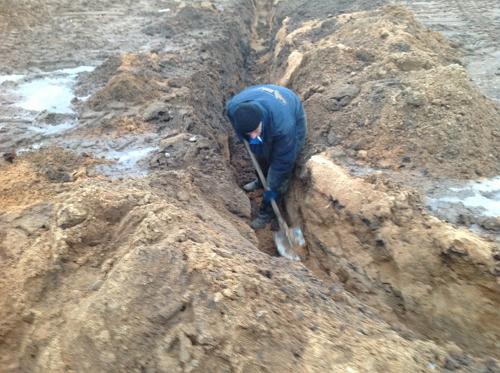

Первым делом выкапывают траншею с условиями, про которые мы рассказали выше (глубина, расстояние от растений и фундамента). Ее дно должно быть ровное, не должно быть никакого мусора и уж тем более предметов с острыми краями;

Если кабель укладывается без трубы, то дно траншеи обязательно нужно засыпать слоем песка. Можно использовать самый дешевый, но его нужно обязательно просеять, чтобы в нем не было крупных фрагментов, которые могут повредить кабелю. Песок нужно тщательно утрамбовать. В принципе, песок можно использовать даже при прокладке кабеля в трубе, так как он препятствует просадке грунта, которая может стать проблемой;

Когда траншея готова, нужно проверить кабель. В идеале, специальными приборами, вроде мегомметра или иных тестеров. Если их нет, то, как минимум стоит посмотреть на состояние внешней оболочки. Ее целостность не должна быть нарушена. Закапывая кабель на года, пренебрегать действиями, которые занимают минуты точно не стоит;

Если кабель используется без трубы, то его обязательно укладывают змейкой, но без фанатизма, больших изгибов быть не должно, достаточно угла в 10-15 градусов, не больше, а можно и меньше, так как по СНиП 3.05.06.85 указывается запас в два процента. Такой запас компенсирует возможные смещения почвы, зданий, деформации из-за перепадов температуры и т.д. На самом деле, это одно из важнейших условий для долговечности;

Если кабель укладывается в трубе, то все равно должен быть запас, все те же два процента минимум. Протянуть кабель в короткой трубе не составит никаких проблем, а про протяжку в длинной можно прочитать в нашей статье;

В том случае, если не все твердые предметы удалось убрать, если нет возможности проложить на необходимом расстоянии от деревьев, если прокладывать нужно под дорогой или даже обычной садовой дорожкой, то необходимы футляры. Они точно нужны при использовании гофрированной трубы и они обеспечат дополнительную защиту в этих местах;

Не обязательно, но очень полезно (поверьте!). Перед тем, как закопать траншею, сделайте ее план. Проще всего замерить расстояния до объектов, которые точно останутся (деревья, здания и т.д.). В том случае, если в будущем придется откапывать кабель, этот план очень пригодится;

Когда все готово, можно засыпать кабель песком (слой 8-10 сантиметров). После этого засыпают 15-20 сантиметров грунта и утрамбовывают его. Сильно трамбовать не нужно, достаточно притоптать;

После этого протягивают над кабелем сигнальную ленту. На это многие «забивают», но лучше не экономить копейки, ведь далеко не факт, что в будущем копать здесь будете именно вы. Вполне возможно, что это будет человек, который ничего про кабель не знает;

Теперь траншею можно засыпать полностью.
