Кабель для укладки под землю: все, что нужно знать о безопасном прокладывании кабелей

Кабель для укладки под землю: все, что нужно знать о безопасном прокладывании кабелей

Кабель для укладки под землю - это важный компонент любого проекта, связанного с прокладкой кабелей под землей. Однако, если не соблюдать правила безопасности, прокладка кабелей может стать опасным делом. В этой статье мы рассмотрим все, что нужно знать о безопасном прокладывании кабелей под землей.

Выбор кабеля

Первым шагом к безопасному прокладыванию кабелей под землей является правильный выбор кабеля. Важно выбирать кабель, который соответствует требованиям вашего проекта.

Прочность: кабель должен быть достаточно прочным, чтобы выдержать давление грунта.

Износостойкость: кабель должен быть износостойким, чтобы выдержать воздействие окружающей среды.

Сопротивление: кабель должен иметь достаточное сопротивление, чтобы выдержать напряжение, которое будет передаваться через него.

Прокладка кабеля

Когда вы выбрали подходящий кабель, следующий шаг - правильная прокладка кабеля под землей.

Прокладка кабеля под землей должна быть выполнена профессиональным персоналом, который имеет опыт работы с электропроводкой.

Кабель должен быть защищен от механических повреждений, таких как раскалывание или разрезы.

Кабель должен быть защищен от воздействия окружающей среды, такой как вода, влажность или солнечный свет.

Кабель должен быть заземлен, чтобы предотвратить электрические разряды.

Проверка кабеля

После того, как кабель был проложен, необходимо провести проверку кабеля на соответствие требованиям безопасности.

Проверьте кабель на соответствие требованиям, установленным стандартами.

Проверьте кабель на соответствие требованиям, установленным местными законами и правилами.

Проверьте кабель на соответствие требованиям, установленным вашим проектом.

Таблица 1: Требования к кабелю для укладки под землю

ТребованиеОписание ПрочностьКабель должен быть достаточно прочным, чтобы выдержать давление грунта. ИзносостойкостьКабель должен быть износостойким, чтобы выдержать воздействие окружающей среды. СопротивлениеКабель должен иметь достаточное сопротивление, чтобы выдержать напряжение, которое будет передаваться через него. Защита от механических поврежденийКабель должен быть защищен от механических повреждений, таких как раскалывание или разрезы. Защита от воздействия окружающей средыКабель должен быть защищен от воздействия окружающей среды, такой как вода, влажность или солнечный свет. ЗаземлениеКабель должен быть заземлен, чтобы предотвратить электрические разряды.

Список 1: Проверка кабеля на соответствие требованиям безопасности

Проверка на соответствие требованиям, установленным стандартами.

Проверка на соответствие требованиям, установленным местными законами и правилами.

Проверка на соответствие требованиям, установленным вашим проектом.

Вывод

Безопасное прокладывание кабелей под землей является важным компонентом любого проекта, связанного с прокладкой кабелей под землей. Выбор правильного кабеля, правильная прокладка кабеля и проверка кабеля на соответствие требованиям безопасности - это основные шаги, которые необходимо выполнить для обеспечения безопасности и долговечности вашего проекта.

Связанные вопросы и ответы:

Что такое кабель для укладки под землю

	Наиболее распространенная и часто используемая марка бронированного кабель для прокладки в земле - ВБбШв , по новому стандарту (ГОСТ Р 53769–2010) ВБШв или аналогичный алюминиевый кабель АВБбШв . Кабель ВБбШв производится на напряжение на 0,66 кВ, 1кВ, 3кВ и 6кВ. Благодаря броне из стальных лент в конструкции этой марки, прокладка кабеля осуществляется без защитных труб. броня защищает кабель от механических воздействий, грызунов. Помимо прокладки кабеля в земле ВБШв используют для прокладки по воздуху, специальных кабельных сооружениях,сырых местах и т.д. Особенность монтажа ВБбШв заключается в том, что стальная броня должна быть обязательно заземлена. Перейти в каталог бронированного кабеля из ПВХ
	Другие популярные марки - бронированный кабели для прокладки в земле с бумажной изоляцией : медные СБ , СБл , СКл , а также с аналогичной конструкцией алюминиевые. В конструкции кабелей с бумажной изоляцией помимо брони всегда есть металлическая оболочка, защищающая бумажную изоляцию от влаги. Секторная форма жил этих кабелей значительно снижает общий вес кабеля и позволяет экономить пространство. Недостаток таких кабелей заключается в том, что если при прокладке в земле разность уровня трассы превышает 15 метров, то кабель с бумажной изоляцией использовать нельзя. Это происходит из-за вязкой стекающей пропитки бумажной изоляции. в случае разности высот лучше использовать кабели с полиэтиленовой изоляцией или кабели с бумажной изоляцией с нестекающей пропиткой на основе церезина: ЦСП , ЦСБ , ЦСКЛ и т.д Кабели с бумажной изоляцией чаще всего рассчитаны на напряжение на 1кВ, 6кВ и 10 кВ. Перейти в каталог бронированного кабеля с бумажной изоляцией
	Отлично заменяют кабели с бумажно изоляцией - кабели с изоляцией из сшитого полиэтилена (СПЭ). Популярные марки кабеля для прокладки в земле: ПвБбШв (производятся на 0,66 кВ и 1 кВ), ПвП , ПвПг (10, 20, 35 кВ). Несмотря на более дорогую стоимость (на 5-60% в зависимости от напряжения)кабели с изоляцией из СПЭ имеют свои преимущества: возможность прокладки при отрицательных температурах без дополнительного прогрева, нет ограничения в трассах и т.д.

Какие типы кабелей можно использовать для укладки под землю

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

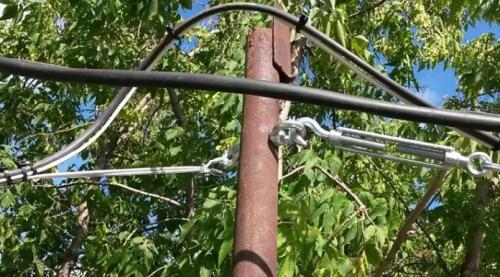

1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Как выбрать кабель для укладки под землю

Общие требования

Как правило, для обеспечения поставок электричества в жилое/нежилое помещение используются разные виды кабеля. К примеру, при проведении кабеля под землей, посредством которого предполагается передавать электричество напряжением не более 35 кB, проводка должна соответствовать следующим требованиям:

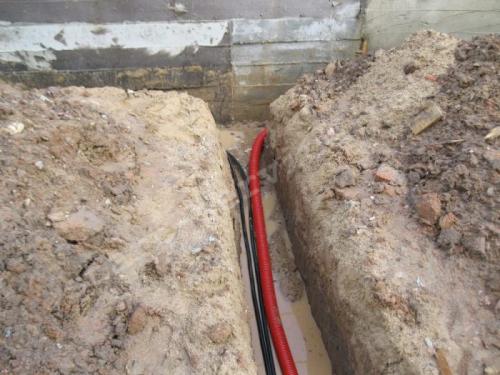

• В земле электрические кабеля должны прокладываться на глубине (в случае использования траншеи) более 70 см. При этом ширина траншеи рассчитывается с учетом расстояния между проводами, а также расстояния между стенками траншеи и самим кабелем от 250мм.
• Если на участке присутствуют грунтовые воды или пучинистый грунт, дно и стенки траншей рекомендуется обкладывать специально подобранными бетонными плитами.
• Перед укладкой кабеля важно очистить стены и дно траншеи от мусора, а также от предметов с острыми краями, способными повредить или нарушить целостность изоляционной оболочки кабелей. Допускается использование чехлов для кабеля в местах, где велика вероятность соприкосновения провода с острыми элементами.
• На дно траншеи в обязательном порядке укладывается подушка, толщина которой должна быть не менее 10 см. Для этого можно использовать любой сыпучий материал – в виде песка, щебня или гравия.
• После того, как провод уложен на подушку, его следует засыпать песком, при этом насыпь поверх кабеля должна иметь толщину около 10 сантиметров.
• Чтобы обеспечить дополнительную защиту кабеля, насыпь накрывается специальными плитами. В случае, если применение таких плит не намечается, поверх насыпи производится укладка сигнальной ленты.
• Процедура укладки электрического кабеля в землю считается оконченной после засыпки грунта поверх места уже закрытой траншеи.

Какие факторы влияют на выбор кабеля для укладки под землю

В небольшом государстве Сингапур, имеет место наиболее низкая во всем мире частота повреждений подземных кабельных трасс. В случае если при проведении земляных работ экскаватор порвет какой-либо кабель, то, по местному законодательству, производителя работ и руководителя фирмы, которой принадлежит экскаватор, могут отправить в тюрьму на 10 лет каждого без вариантов на смягчение наказания. Прочитав эту информацию, хочется задаться вопросом: не слишком ли строго в Сингапуре наказывают нерадивых строителей, и учитывается ли при этом отсутствие либо наличие защиты у самого кабеля от механических повреждений в виде защитных лент, бетонных плит, кирпича, труб? И если таковой защиты у кабеля не было, а была применена сигнальная лента лишь обозначающая, а не защищающая кабель, может быть лицам, повредившим кабель, стоило бы дать более мягкое наказание?

Справедливости ради хочется отметить, что в Республике Беларусь тоже строгое законодательство и за порыв кабеля так же не «погладят по головке». Кроме того с началом выпуска нового материала – ленты защитно-сигнальной серии ЛЗС требования к защитным материалам для подземного кабеля поднялись на новую планку, так как для разрушения ленты ЛЗС толщиной 3.5-ой мм. требуется механическое усилие в пять раз большее, чем механическое усилие, разрушающее кирпич. Визуально это может выразить пример с встающим на «дыбы» экскаватором на базе МТЗ-82 ,захвативший ковшом ленту ЛЗС. Расчеты показывают, что при вылете стрелы подобного типа экскаваторов на расстояние более чем 2,7-х метра, значение усилия необходимого для опрокидывания экскаватора будет меньше, чем усилие на разрыв 50-ти метрового отрезка ленты размерами 250*3.5 мм. При таких условиях экскаватор зацепивший ковшом ленту ЛЗС начнет приподымать. И это в случае захвата лента режущей кромкой ковша. При перехлесте через ковш ленты усилие на разрыв будет еще больше, т.е. при вылете ковша более чем на расстояние в 1,5-а метра ленту порвать становиться сложнее, чем опрокинуть экскаватор.

Как обеспечить долговечность кабеля для укладки под землю

6 мин.

Общие вопросы

С необходимостью электрификации дачного или загородного участка рано или поздно сталкивается любой владелец собственной земли. Проведение этих коммуникации требуется для организации уличного освещения, обустройства бани, гаража либо подсобных помещений. Прокладка кабеля в земле — более предпочтительный вариант, так как в этом случае электрические линии будут очень надежно защищены от ветра, снега и дождя, падающих деревьев, перегрева, а также от субъектов, имеющих криминальные наклонности. Такой способ электрификации потребует вложений, усилий и времени, однако любые затраты окупятся длительным сроком службы «спрятанных» силовых линий.

Преимущества подземной прокладки

Если сравнивать воздушную проводку с укладкой кабеля в траншею по степени надежности, то у последнего способа нет ни единого недостатка. Но только в том случае, если работы были проведены корректно. Прокладка кабеля в земле позволяет:

• использовать провода большего сечения без необходимости усиления, которое требуют воздушные линии;
• минимизировать количество внешних устройств, так как потребуется лишь установка автомата на вводе;
• гарантировать полную безопасность электросети, если изоляция будет выполнена грамотно;
• уменьшить расходы, потому что прокладывание кабеля по воздуху нередко более затратно;
• избежать появления на участке сомнительных «украшений» — висящих проводов.

Технология работ в разных российских регионах почти не имеет отличий, однако есть небольшие нюансы, касающиеся климатических условий и грунта. Нормы и ГОСТы, регулирующие подземную установку линий, были разработаны еще в начале второй половины прошлого века, но с тех пор остаются неизменными.

Основные требования ПУЭ

Правила устройства электроустановок обязательны для соблюдения при обустройстве силовых линий, прокладываемых в земле. Главным из них следуют неукоснительно. Самое важное условие — использование только специального (влагозащищенного, оптимально — бронированного) кабеля, предназначенного для устройства подземной «разводки электропроводки». Другие правила тоже лучше не нарушать, в противном случае придется делать работу над ошибками.

1. Минимальная глубина, на которую закладывают провод, составляет 70 см. В исключительных случаях эту величину разрешено уменьшить до 50 см, однако длина такого участка не должна превышать 500 см, а провод обязан быть хорошо защищен — помещен в трубу.
2. Что обеспечить электромагистрали надежную защиту от повреждений, силовые линии рекомендуется укладывать в гофрированные трубы низкого давления (ПНД — полиэтилен низкого давления). Альтернативы — гладкостенные, двустенные и другие подобные (ПНД) изделия.
3. Прокладка кабеля под фундаментом дома находится под запретом. Минимальное расстояние от бетонного основания до силовой линии должно составлять 60 см. Если линия, проложенная сквозь фундамент, идет от дома к другой постройке, кабель в бетоне нужно защищать стальной трубой — проходной гильзой. Толщина металла — 3-5 мм, или более. Диаметр — в 2-3 раза больше, чем у кабеля.
4. Два провода в одной траншее, обязаны находиться друг от друга на расстоянии 10-15 см, каждый из них помещают в свой защитный бронерукав. Пересечение силовых линий в одной траншее требует, чтобы слой грунта между ними составлял 50 или более сантиметров. Понятно, что глубину этих участков придется сильно увеличить.
5. Если возникла необходимость соединения частей электрического кабеля в грунте, для надежного контакта должны применяться специальные металлические муфты. В качестве дополнительной защиты используют асбестоцементные трубы, замена им — кирпичная кладка, однако последний вариант не всем придется по нраву. Кирпич жалко.
6. Требуется определенная дистанция от других коммуникаций: от водопровода или канализации более метра, от газовой магистрали — как минимум два. Если дополнительная защита силовой сети не предусмотрена, необходимо соблюдать отступ от деревьев (2 м), кустарников (75 см).

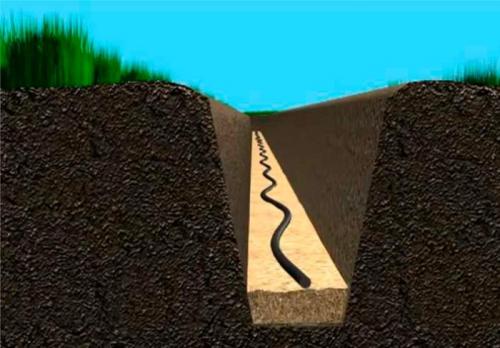

7. Запрещено сильное натяжение кабеля, в противном случае при подвижках грунта возможен его обрыв. Монтаж проводов осуществляют с помощью лебедки, оснащенной ограничителем, позволяющим проложить кабель с запасом (волной), предотвращающим его натяжение и повреждение.
